Seite 1/7

Datenblatt

Schaltschrankdurchführung M12 X-kodiert auf RJ45 - gerade

Seite 1/7

Art.-№

MWN811A415

EAN 4250184157441

05.04.2023

Version: H

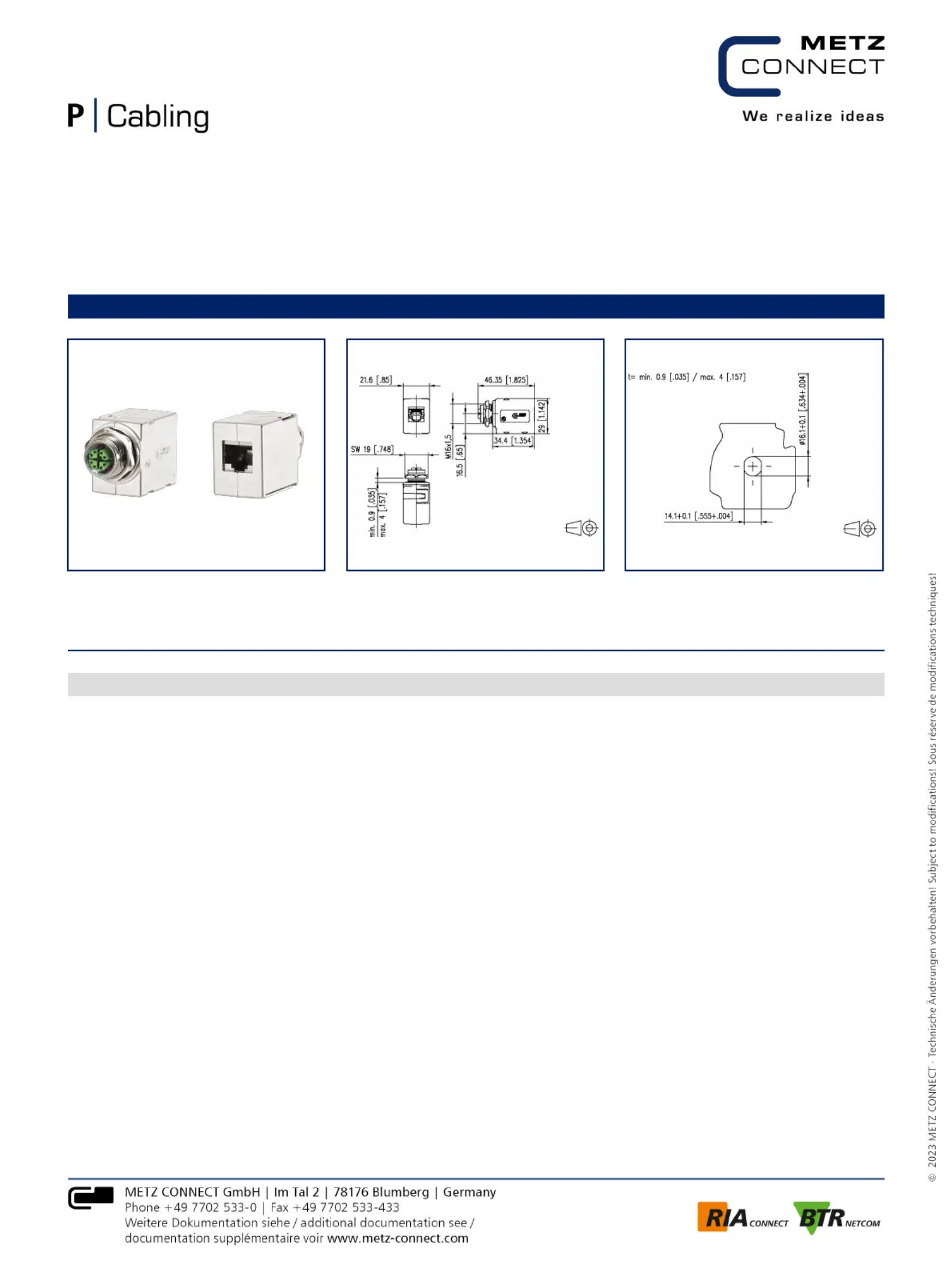

Abbildungen

Maßzeichnung Lochbild

Vergrößerte Zeichnungen am Dokumentende

Produktbeschreibung

•Schaltschrankdurchführung M12 auf RJ45

•Buchse M12 X-kodiert, IP67, nach IEC/PS 61076-2-109

•Buchse RJ45, IP20, nach IEC 60603-7-51

•geeignet für 10 GBit nach IEEE802.3an

•Cat.6

•Steckrichtung gerade

•robustes Gehäuse aus Zinkdruckguss, veredelt

•geeignet für Anwendungen in der Bahnindustrie gemäß Datenblatt

Datenblatt

Schaltschrankdurchführung M12 X-kodiert auf RJ45 - gerade

Seite 2/7

Art.-№

MWN811A415

EAN 4250184157441

05.04.2023

Version: H

Technische Daten

Allgemeine Daten

Elektromagnetische Bewertung nach MICE E2

Bauart Buchse

Montageart rückseitig

Schirmung geschirmt

Übertragungstechnik Kupfer

Farbe metallisch

Abmessungen

Abmessung (L x B x H) 46,35 mm x 21,6 mm x 29 mm

Abmessung (L x B x H) 1,825 in. x 0,85 in. x 1,142 in.

Beschriftungsmöglichkeit auf Gehäuse

Übertragungstechnische Eigenschaften

Kategorie (ISO) 6

Kategorie (TIA) 6A

Übertragungsgeschwindigkeit bis 10 GBit IEEE 802.3an

Anschlüsse/Schnittstellen

Anschlusstechnik Schnittstelle 1 RJ45-Buchse

Anschlusstechnik Schnittstelle 2 M12-Buchse

Kodierung Schnittstelle 2 X-kodiert

Portanzahl Schnittstelle 1 1

Portanzahl Schnittstelle 2 1

Portanzahl Schnittstelle 1 bestückt 1

Portanzahl Schnittstelle 2 bestückt 1

Anzahl Positionen/Kontakte Schnittstelle 1 8P/8C

Anzahl Positionen/Kontakte Schnittstelle 2 8

Kabel-zu/abgang gerade M12

Datenblatt

Schaltschrankdurchführung M12 X-kodiert auf RJ45 - gerade

Seite 3/7

Art.-№

MWN811A415

EAN 4250184157441

05.04.2023

Version: H

Technische Daten

Elektrische Eigenschaften

Strombelastbarkeit 0,5 A

Bemessungsspannung 50 V AC / 60 V DC

Isolationswiderstand min. 100 MOhm

Werkstoe und Werkstoeigenschaften

Werksto - Gehäuse GD-Zn (Zinkdruckguss)

Halogenfreiheit ja

Werksto - Oberäche Ni (Nickel)

RoHS konform

Umgebungsbedingungen

Temperatur (min. - max.)

Temperatur - Lager °C -25 °C - 85 °C

Temperatur - Lager °F -13 °F - 185 °F

Temperatur - Betrieb °C -25 °C - 85 °C

Temperatur - Betrieb °F -13 °F - 185 °F

Eindringen von Teilchen Schnittstelle 1 IP2X

Eindringen von Flüssigkeit/Untertauchen Schnittstelle 1 IPX0

Eindringen von Teilchen Schnittstelle 2 IP6X im gesteckten Zustand

Eindringen von Flüssigkeit/Untertauchen Schnittstelle 2 IPX7 im gesteckten Zustand

Überspannungskategorie II

Verschmutzungsgrad 2

Zulassungen

UL listed (le no.) DUXR.E178484

Normen/Bestimmungen

Anwendungsspezische Kommunikationskabelanlagen

Pronet ja

Steckverbinder für elektronische Einrichtungen

Rundsteckverbinder DIN EN 61076-2-109:2010-08

Rechteckige Steckverbinder IEC 60603-7-51

Produktspezifikationen

Marke:	Metz Connect
Kategorie:	Sensor
Modell:	MWN811A415
Breite:	21.6 mm
Tiefe:	46.35 mm
Produktfarbe:	Metallisch
Internationale Schutzart (IP-Code):	IP67
Höhe:	29 mm
Stecker:	M12, RJ-45
Betriebstemperatur:	-25 - 85 °C
Netzstandard:	IEEE 802.3an
Zertifizierung:	UL
Verpackungsart:	Polybag
Gehäusematerial:	Zink
Temperaturbereich bei Lagerung:	-25 - 85 °C
Eingangsspannung:	60 V
Nachhaltigkeitszertifikate:	RoHS
Eingangsstrom:	0.5 A
unterstütze Kabeltypen:	Cat6a
Datenübertragungsrate:	10 Gbit/s
Anschluss 1:	M12
Anschluss 2:	RJ-45
Beschichtung Steckerkontakte:	Nickel/Gold
Eigengewicht Verpackung:	60 g
Steckverbinder 1 Geschlecht:	Weiblich
Steckverbinder 2 Geschlecht:	Weiblich
