Rev. 1.2, 09/192016 Analog Mixed Signal Group

One Enterprise Aliso Viejo, CA 92656 USA, 1-800-713-4113, 949-380-6100, fax 949-215-4996

LX7165

3Vto5.5V,5AConstantFrequencyHysteretic

SynchronousBuckRegulatorwithI

C

ProductionDatasheet



Description



TheLX7165isadigitallycontrolledstep‐downregulator

ICwithanintegrated40mΩhigh‐sideP‐channel

MOSFETanda14mΩlow‐sideN‐channelMOSFET.It

featuresMicrosemi’sproprietaryconstant ‐frequency

hystereticcontrolenginefornear‐instantaneous

correctiontoline/loadtran s ien ts.Itdoesnotrequire

high‐ESRoutputcapacitorsandincorporatesenergy‐

saving“PSM ” (PowerSaveorPulseSkipMode)atlight

loads,toextendbatterylif einmobileapplications.

TheLX7165hasan I

Cserialinterfaceportforoutput

voltagemarginingandmonitoringifrequired(itcan

alsooperateindefaultmode).Inadditionitincludes

robustfaultmonitoringfunctions.

TheLX7165willoperatefrom3Vto5.5V,andisreadily

availablein4fixedoutputvoltageoptions:0.8, 0.9V,

0.95V,and0.97V(novoltagedividerisnecessary).Aft e r

startup,thereferencevoltagecanbeadjustedwithI2C

witharesolution4.7mVbetween0.6Vand1.2V. The

outputvoltagecanalsobeadjustedwit hanexternal

voltagedividerupto3.3V.



Features



 ConstantFrequencyHystereticControl

 ExtremelyFastLine/LoadTransientResponse

 I

CforOutputAdjustment(3.4Mbps)

 1.875MHzSwitchingFrequency

 ExtremelyLow‐R

DSON

MOSFETS

 InputVoltageRail3.3Vto5V

 Greaterthan5AOutputCurrent

 I

CSelectablePowerSaveModeforLight‐Load

Efficiency

 UVLO,OVP,OCP

 0°Cto+85°CAmbientTemperature

 AvailableinWLCSP‐20(0.4mmpitch)

 RoHSCompliant



Applications

 HighPerformanceHDD

 Notebooks/Netbooks/Tablets/Slates

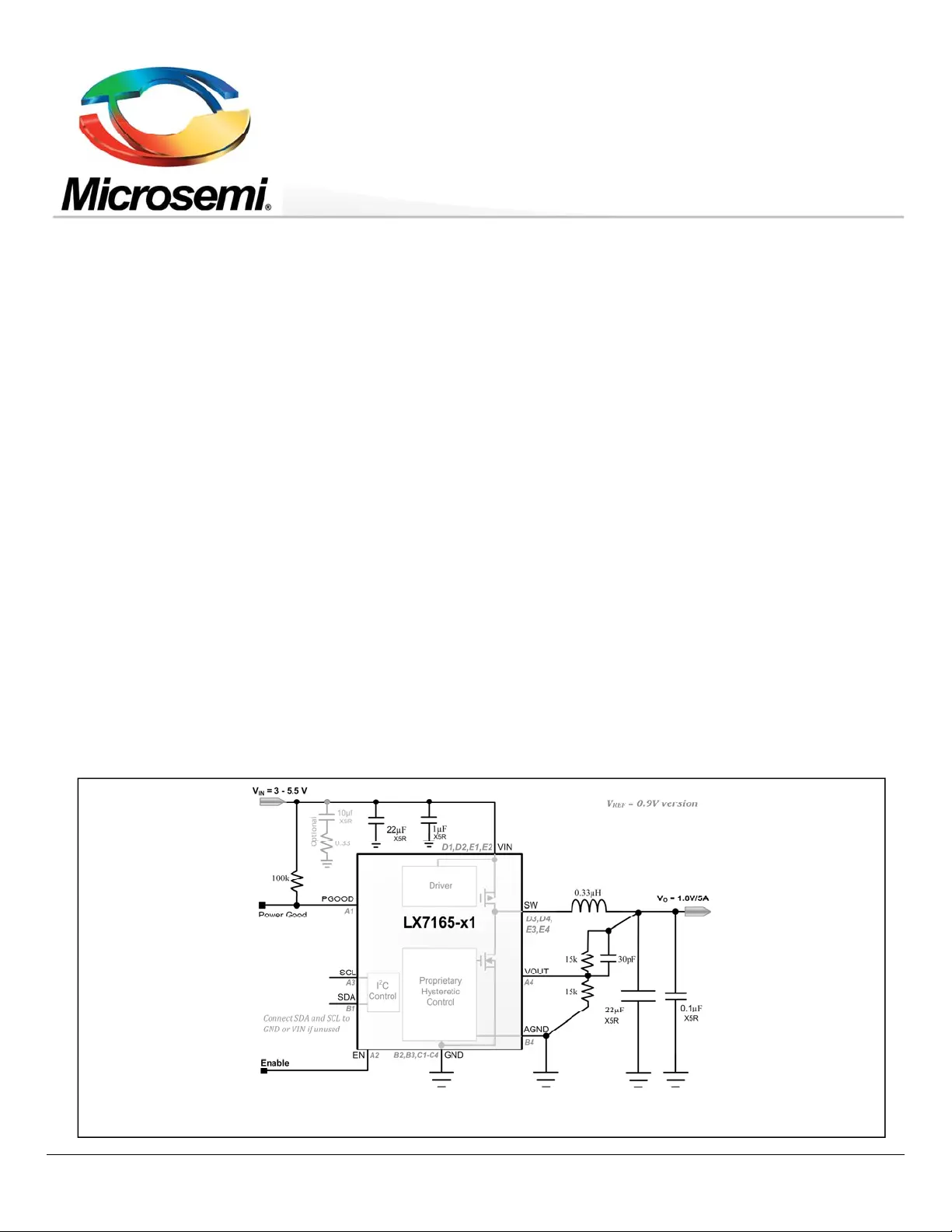

Figure 1: Typical 5V to 1.8V at 5A schematic with or without I

C implemented
