SY58611U
3.2Gbps Precision, LVDS 2:1 MUX with
Internal Termination and Fail Safe Input
Micrel Inc. • 2180 Fortune Drive • San Jose, CA 95131 • USA • tel +1 (408) 944-0800 • fax + 1 (408) 474-1000 • http://www.micrel.com
March 2007
M9999-030607-A
[email protected] or (408) 955-1690
General Description
The SY58611U is a 2.5V, high-speed, fully differential
LVDS 2:1 MUX capable of processing clocks up to
2.5GHz and data up to 3.2Gbps. SY58611U is
optimized to provide a buffered output of the selected
input with less than 20ps of skew and less than 10ps
pp
total jitter. Patented MUX Isolation design reduces
crosstalk and provides superior signal integrity.
The differential inputs include Micrel’s unique, 3-pin
input termination architecture that interfaces to LVPECL,
LVDS or CML differential signals, (AC- or DC-coupled)
as small as 100mV
PK
(200mV
pp
) without any level-
shifting or termination resistor networks in the signal
path. For AC-coupled input interface applications, an
integrated reference voltage (V
REF-AC
) is provided to bias
the V
T
pin. The output is LVDS compatible, with rise/fall
times guaranteed to be less than 120ps.
The SY58611U operates from a 2.5V ±5% supply and is
guaranteed over the full industrial temperature range
(–40°C to +85°C). For applications that require CML or
LVPECL output, consider the SY58609U and
SY58610U, 2:1 MUX with 400mV and 800mV output
swings respectively. The SY58611U is part of Micrel’s
high-speed, Precision Edge
®
product line.
Datasheets and support documentation can be found on
Micrel’s web site at: www.micrel.com.

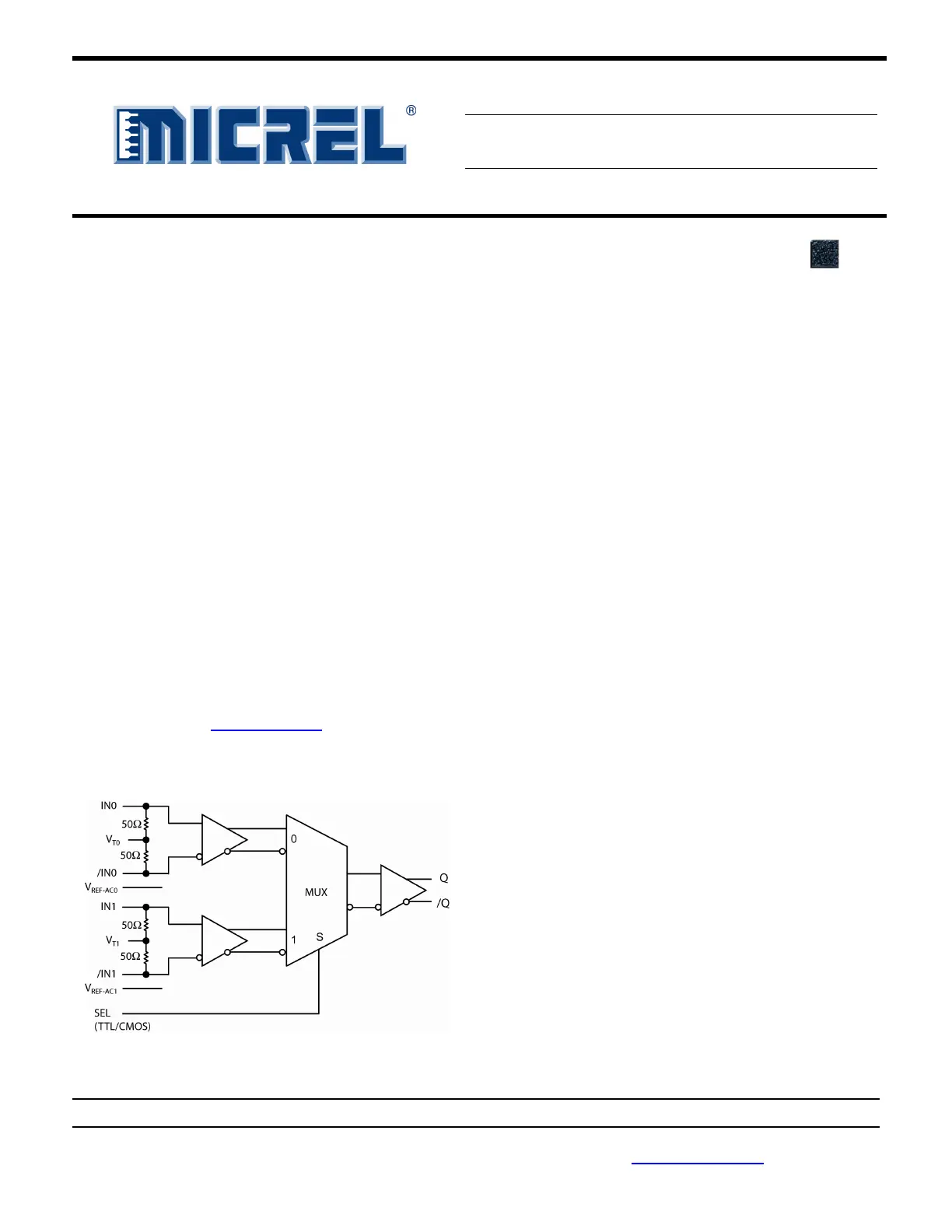

Functional Block Diagram
Precision Edge
®
Features
∑ Selects between two sources and provides buffered
copy of the selected input signal
∑ Fail Safe Input
– Prevents output from oscillating when input is
invalid or removed
∑ Guaranteed AC performance over temperature and
voltage:
– DC-to > 3.2Gbps throughput
– <420ps typical propagation delay (IN-to-Q)
– <120ps rise/fall times
∑ Unique, patented internal termination and VT pin
accepts DC- and AC-coupled inputs (CML, PECL,
LVDS)
∑ Unique, patented MUX input isolation design
minimizes adjacent channel crosstalk
∑ Ultra-low jitter design
– <1ps
RMS
cycle-to-cycle jitter
– <10ps
PP
total jitter
– <1ps
RMS
random jitter
– <10ps
PP
deterministic jitter
∑ 2.5V ±5% power supply operation
∑ Industrial temperature range: –40°C to +85°C
∑ Available in 16-pin (3mm x 3mm) QFN package
Applications
∑ All SONET clock distribution
∑ Fibre Channel clock and data distribution
∑ Gigabit Ethernet clock or data distribution
∑ Backplane distribution
Markets
∑ DataCom and Telecom
∑ Storage
∑ ATE
∑ Test and Measurement
Precision Edge is a registered trademark of Micrel, Inc.
