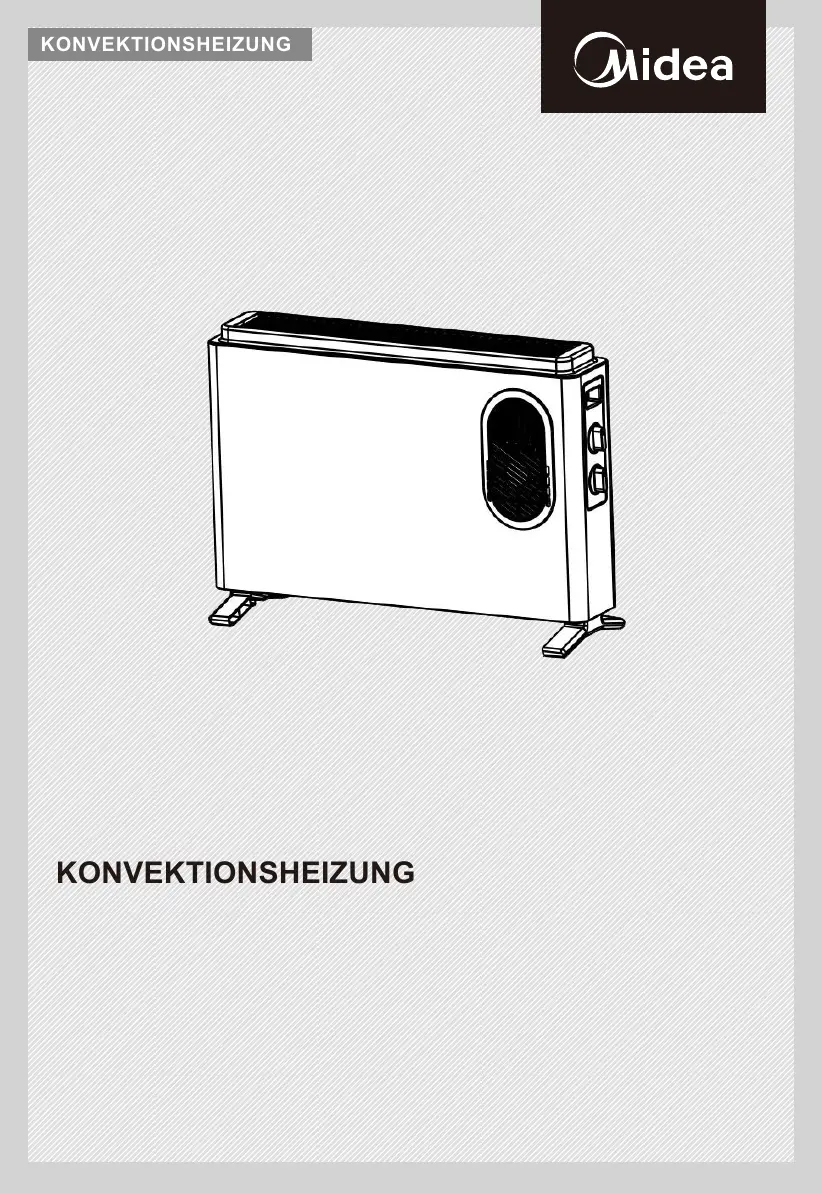

Midea NDK20-21AF Bedienungsanleitung

1 WICHTIGE SICHERHEITSHINWEISE1. Warnhinweis: Um eine Überhitzung zu vermeiden, darf das Heizgerät nicht abgedeckt werden.2. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um eine Gefährdung zu vermeiden.3. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verminderten physischen, sensorischen oder mentalen Fähigkeiten bzw. mit mangelnder Erfahrung und Kenntnissen benutzt werden, falls diese beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen mit dem Gerät nicht spielen. Die Reinigung und Benutzerwartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.4. Die Heizung darf sich nicht unmittelbar unter einer Steckdose befinden.5.

Nur als mobile Heizstation verwenden. Verwenden Sie diese Heizung nicht in unmittelbarer Nähe eines Bades, einer Dusche oder eines Swimmingpools.6. Kinder unter 3 Jahren sollte vom Gerät ferngehalten werden, es sei denn sie stehen unter ständiger Beaufsichtigung.Kinder ab 3 Jahren bis 8 Jahren dürfen das Geräte nur ein-/ausschalten, sofern es in die vorgesehene normale Betriebsstellung gebracht oder installiert wurde und sofern diese beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden sowie die daraus resultierenden Gefahren verstanden haben. Kinder ab 3 Jahren und unter 8 Jahren dürfen das Netzkabel des Gerätes nicht in die Netzsteckdose stecken und weder das Gerät steuern, reinigen noch Wartungsarbeiten daran durchführen.

2 WICHTIGE SICHERHEITSHINWEISE7. Dieses Heizgerät erzielt keine genaue Temperaturregulierung der Umgebung und kann daher nicht als Vorrichtung zur Temperaturregulierung in isolierten Bereichen, wie für Lagerumgebungen, Gegenstände, Tiere und Pflanzen, verwendet werden.8. VORSICHT — Einige der Teile dieses Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Aufmerksamkeit hat zu erfolgen, wenn Kinder und schutzbedürftige Personen anwesend sind.9. Ordnungsgemäße Entsorgung dieses ProduktsDiese Markierung zeigt an, dass dieses Produkt innerhalb der gesamten EU nicht mit dem Haushaltsmüll entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch eine unkontrollierte Müllbeseitigung zu verhindern und um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, recyceln Sie das Gerät verantwortungsbewusst.

Zur Rückgabe Ihres Altgeräts, verwenden Sie bitte das Rückgabe- und Sammelsystem oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Diese können das Produkt zur umweltgerechten Entsorgung entgegennehmen.WARNHINWEIS: UM EINE ÜBERHITZUNG ZU VERMEIDEN, DARF DAS HEIZGERÄT NICHT ABGEDECKT WERDEN.

3 VORSICHT WARNHINWEIS WICHTIGE SICHERHEITSHINWEISE1. Verwenden Sie das Gerät niemals an Orten, die uneben oder instabil sind.2. Den Netzstecker niemals mit feuchten Händen einstecken oder abziehen, da dies bei einer solchen Stromkapazität zu einem elektrischen Schlag führen kann.3. Das Heizgerät darf nur in aufrechter Position verwendet werden. Verwenden Sie das Gerät niemals, wenn es umgekippt ist.4. Das Gerät muss von brennbaren oder leicht verformbaren Gegenständen weit entfernt aufgestellt werden.5. Berühren Sie die Oberfläche nicht mit einem Stab oder scharfen, harten Werkzeug, da dies zu Verformungen und durch eine Beschädigung der Lackschicht zur Rostbildung führen kann.6. Die Oberflächentemperatur der Flansche des Geräts ist hoch. Berühren Sie diese daher nicht und fassen Sie das Gerät nur an den Griffen und Knöpfen an. 7. Trocknen Sie keine nassen Kleidungsstücke usw.

auf der Regelungseinheit, da dies zu einer unzulässigen Messung des Thermostats führen kann.1. Die Oberflächentemperatur der Flansche ist während des Betriebs hoch, so dass alle Kinder im Bereich dieses Gerätes streng beaufsichtigt werden müssen.2. Nicht an einem feuchten Ort verwenden, um einen elektrischen Schlag zu verhindern.3. Keine Verwendung im Freien.4. Falls während des Betriebs eine Störung auftritt, bringen Sie das Gerät bitte mitsamt der Wartungskarte zum nächstgelegenen Kundenservicezentrum. Das Gerät niemals eigenständig demontieren.5. Achten Sie darauf, bei der Nichtbenutzung oder vor der Reinigung den Netzstecker aus der Netzsteckdose zu ziehen.

4 WICHTIGE SICHERHEITSHINWEISE6. Verwenden sie dieses Heizgerät nicht in eng begrenzten Räumen, wenn sich darin Personen befinden, die nicht eigenständig den Raum verlassen können, es sei denn, sie stehen unter ständiger Beaufsichtigung.7. Um die Brandgefahr zu verringern, halten Sie Textilien, Vorhänge oder anderes brennbares Material mindestens 1 m vom Luftauslass entfernt.8. Verwenden Sie diese Heizung nicht in unmittelbarer Nähe eines Bades, einer Dusche oder eines Swimmingpools.9. Verwenden Sie dieses Heizgerät nicht, wenn es fallen gelassen wurde.10. Nicht verwenden, wenn das Heizgerät sichtbare Anzeichen einer Beschädigung aufweist.11. Verwenden Sie dieses Heizgerät auf einer horizontalen und stabilen Oberfläche bzw. befestigen Sie es gegebenenfalls an der Wand.

5 Luftauslass Montage der Standfüße Skizze für die Standfußmontage BESCHREIBUNG DER TEILE 1. Drehen Sie den Heizkörper gemäß Abb. 1 auf den Kopf, mit dem Unterteil nach oben, und drehen Sie die vorhandenen Schrauben heraus.2. Setzen Sie die Standfüße gemäß Abb. 2 an. Richten Sie das Befestigungsloch auf das Loch am Standfuß aus. Schieben Sie den Standfuß in Position, bis die Löcher am Standfuß mit dem Schraubenloch am Gerät übereinstimmen.3. Stecken Sie die abgenommenen Schrauben durch die Befestigungslöcher und ziehen Sie sie diese am Geräteboden fest.4. Nachdem die Montage abgeschlossen ist, drehen Sie den Heizkörper für den Einsatz wieder in die Betriebsstellung zurück.GebläseGriffLeistungswahlreglerTemperaturreglerStandfußBEDIENHINWEISEAbb. 1Abb. 2SchraubeStandfußBefestigungsloch

6 BEDIENHINWEISE ● Kontrollen vor dem Einschalten des Geräts1. Prüfen Sie, ob das Netzwerkkabel in einem gutem Zustand ist. 2. Das Gerät verwendet ein Netzteil für 220-240 V, 50 Hz. Stellen Sie bitte vor der Verwendung sicher, dass der Nennstrom der Steckdose die lokalen Geräteanforderungen erfüllt, ansonsten schließen Sie das Gerät an eine dafür entsprechend ausgelegte Steckdose an. ● Aufstellen des Geräts auf einem ebenen UntergrundBitte stellen Sie die Heizung auf einen ebenen Untergrund, es muss zumindest die Fläche unter dem Sockel der Heizung eben sein. ● TemperaturwahlreglerStecken Sie den Netzstecker ein. Drehen Sie dann den Temperatur-wahlregler im Uhrzeigersinn.

Sobald Sie den „Klick“-Sound hören (weist darauf hin, dass die Temperaturregelung eingeschaltet ist), stellen Sie den Temperaturwahlregler auf das gewünschte Temperaturniveau ein.● Leistungswahlregler Drehen Sie den Leistungswahlregler, um zwischen den 5 Funktionen auszuwählen: II - 2000 W (Hoch + Gebläse ein), I - 1200 W (Niedrig + Gebläse ein), 0 (Aus), I - 1200 W (Niedrig + Gebläse aus), I - 2000 W (Hoch + Gebläse aus).● Stromzufuhr ausschaltenA. Schalten Sie den Leistungswahlregler in die Aus-Position.B. Drehen Sie den Temperaturwahlregler zurück in die Ausgangsposition.C. Ziehen Sie den Netzstecker. Die Heizung erst einlagern, nachdem die gesamte Maschine abgekühlt hat. ● Sicherheitsschutz 1. Überhitzungsschutz: Diese Heizung umfasst ein Überhitzungsschutzsystem, welche das Gerät abschaltet, falls es aufgrund ungewöhnlicher Bedingungen überhitzt.

In diesem Fall, schalten Sie die Heizung „AUS“, ziehen Sie den Netzstecker und prüfen und entfernen Sie alle Objekte auf oder neben der Heizung. Lassen Sie das Gerät für ein paar Minuten abkühlen, stecken Sie den Stecker erneut ein und nehmen Sie den normalen Betrieb wieder auf.

7 NDK20-21AF 0 1200 2000 1200 2000 220-240 50 10 TECHNISCHE PARAMETER SICHERHEITSSTEUERUNG Produkt-modellWahlleistungsstufe (W) Nenn-spannung (V)Frequenz(Hz)Strom-last Steck-dose(A)AusNiedrig + Gebläse ausHoch + Gebläse ausNiedrig + Gebläse einHoch + Gebläse ein* Alle Leistungsparameter in der obigen Tabelle wurden vor der Auslieferung gemessen und dienen nur als Referenz.Ihr Heizgerät ist mit einer Sicherheitsvorrichtung ausgestattet, die das Heizgerät bei Überhitzung oder Fehlfunktion durch eine thermische Abschaltung ausschaltet und sich nach Abkühlung des Gerätes wieder zurückstellt. Bei fortdauernder Überhitzung oder Fehlfunktion, bringen Sie das Heizgerät zur Überprüfung zu einer zugelassenen Kundendienststelle. WEITERE FUNKTIONENDieses Heizgerät verfügt über weitere Funktionen: • Bequemer Tragegriff - ermöglicht einen einfachen Transport von Raum zu Raum.

8 FEHLERBEHEBUNG REINIGUNG UND LAGERUNG Wenn Ihr Heizgerät nicht funktioniert, befolgen Sie bitte diese Anweisungen: • Vergewissern Sie sich, dass Ihr Fehlerstromschutzschalter oder Ihre Sicherung ordnungsgemäß funktionieren. • Vergewissern Sie sich, dass das Heizgerät eingesteckt ist und dass die Steckdose ordnungsgemäß funktioniert. • Prüfen Sie, ob etwaige Hindernisse vorhanden sind. Wenn Sie ein Hindernis finden, schalten Sie das Heizgerät „AUS“. Ziehen Sie den Netzstecker und warten Sie ein paar Minuten, bis das Gerät abgekühlt ist. Entfernen Sie das Hindernis vorsichtig. Stecken Sie den Stecker in die Steckdose und schalten Sie die Heizung erneut ein, indem Sie sich auf die BETRIEBSANWEISUNG beziehen. HINWEIS: FALLS EIN PROBLEM MIT IHREM HEIZGERÄT AUFTRITT, BEZIEHEN SIE SICH BITTE AUF DIE GARANTIEINFORMATIONEN.

BITTE VERSUCHEN SIE NICHT, EIGENSTÄNDIG DAS GERÄT ZU ÖFFNEN ODER ZU REPARIEREN. ANDERNFALLS ERLISCHT DIE GARANTIE UND ES KÖNNTE ZU SCHÄDEN ODER VERLETZUNGEN FÜHREN. WENN DAS PROBLEM WEITERHIN BESTEHT, KONTAKTIEREN SIE UNS BITTE UNTER BEACHTUNG DER SERVICE- UND SUPPORTINFORMATIONEN AUF DER NACHFOLGENDEN SEITE. Es wird empfohlen, das Heizgerät mindestens einmal während der Betriebssaison zu reinigen, um ein optimales Leistungsniveau zu gewährleisten. SCHALTEN SIE VOR DER REINIGUNG STETS DEN BETRIEBSSCHALTER AUS UND ZIEHEN SIE DEN NETZSTECKER DES HEIZGERÄTS. Bewahren Sie den Karton für die Lagerung außerhalb der Betriebssaison auf. • Schalten Sie das Heizgerät „AUS“, ziehen Sie den Netzstecker und warten Sie, bis das Heizgerät abgekühlt ist. • Verwenden Sie nur ein trockenes Tuch, um die Außenflächen des Heizgeräts zu reinigen. • Verwenden Sie keine Putz- oder Reinigungsmittel.

P 2.0 kW 1.2 kW 2.0 kW N/A kW N/A kW W N/A9 Midea Europe GmbHLudwig-Erhard-Straße 14, 65760 Eschborn, GermanyTabelle mit Informationsanforderungen für elektrische RaumheizgeräteModellkennung(en): NDK20-21AFAngabe Symbol Wert Einheit AngabeEinheitWärmeleistungNennwärmeleistungPnom Pmin Pmax,c elmax elmin elSB Mindestwärmeleistung(Richtwert)Maximale kontinuierlicheWärmeleistungBei Nenn-wärmeleistungMindestwärme-leistungIm Standby-ModusHilfsstromverbrauchArt der Wärmezufuhr - nur für elektrischeSpeicherheizgeräte / lokale Raumheizgeräte (einesauswählen)Manuelle Regelung der Wärmezufuhr mitintegriertem ThermostatManuelle Regelung der Wärmezufuhr mitRückmeldung für Raum- und/oder AußentemperaturElektronische Regelung der Wärmezufuhrmit Rückmeldung für Raum- und/oder AußentemperaturWärmezufuhr mit GebläseunterstützungArt der Wärmeleistung/Raumtemperaturregelung(eine auswä hlen)Einstufige Wärmeleistung und keineRaumtemperaturregelungZwei oder mehr manuelle Stufen, keineRaumtemperaturregelungRaumtemperaturregelung mitmechanischem ThermostatMit elektronischer RaumtemperaturregelungElektronische Raumtemperaturregelungplus TageszeitgeberElektronische Raumtemperaturregelungplus WochenzeitgeberSonstige Regelungsoptionen(Mehrfachauswahl möglich)Raumtemperaturregelung mitPräsenzsensorikRaumtemperaturregelung mitErkennungsmodus für geöffnete FensterMit FernbedienungsregelungMit adaptiver StartsteuerungMit BetriebszeitbegrenzungMit Schwarzkugelsensor[nein][nein][nein][nein][nein][nein][nein][nein][nein][nein][ja][nein][nein][nein][nein][nein]sKontaktdatenAnmerkung:Bei elektrischen Raumheizgeräten darf die jahreszeitbedingte Raumheizungs-Energieeffizienz nicht schlechter sein, als der angegebene Wert für die Nennwärmeleistung des Geräts.

Garantie/KundendienstWir gratulieren Ihnen zu Ihrem neuen Gerät und sind überzeugt, dass Sie mit diesem modernen Gerätzufrieden sein werden und Ihre Freude daran haben. Wenn Sie jedoch einen Grund für eine Reklamation erkennen, nehmen Sie bitte Kontakt mit uns auf: Geben Sie im Fall einer technischen Störung Ihre genaue Adresse, Telefonnummer, Kaufvertragsnummer und den Gerätetyp (vom Typenschild des Geräts) an. Eine genaue Fehlerbeschreibung spart Zeit und Geld. Bei speziellen Fragen wenden Sie sich bitte an den Kundendienst. Vor dem Anruf beim Kundendienst:Überprüfen Sie, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nichts mit der Funktion Ihres Geräts zu tun hat. Bitte beachten Sie den Hinweis im Benutzerhandbuch und prüfen Sie, ob:- der Netzstecker in der Steckdose steckt;- der Netzstecker beschädigt ist;- der Strom eingeschaltet ist.

GarantiebedingungenDieses Gerät wurde gemäß den modernsten Methoden gefertigt und getestet. Der Verkäufer garantiert einwandfreies Material und ordnungsgemäße Fertigung für einen Zeitraum von 24 Monaten ab Verkaufsdatum für den Endverbraucher. Das Gerät ist nicht für den kommerziellen Gebrauch geeignet. Der Garantieanspruch erlischt bei einem Eingriff des Käufers oder Dritten. Schäden, die durch unsachgemäße Behandlung oder Bedienung, fehlerhafte Installation oder Lagerung, unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder andere äußere Einflüsse verursacht werden, fallen nicht unter diese Garantie. Bei Reklamationen behält sich der Hersteller das Recht vor, defekte Teile nachzubessern oder das Gerät zu ersetzen oder auszutauschen.

Nur wenn es nicht möglich ist, den bestimmungsgemäßen Gebrauch des Geräts durch Reparatur oder Austausch des Gerätes zu erreichen, kann der Käufer innerhalb von 6 Monaten ab Kaufdatum eine Minderung des Kaufpreises oder die Aufhebung des Kaufvertrags verlangen.
