miditech
midiface 4x4 Thru/Merge
4 In-/4 Out USB MIDI Interface
4 x MIDI In / 4 x MIDI Out - MIDI Kanäle64
Zusätzliche standalone MIDI T Funktion 1 x 4 HRU
Zusätzliche standalone MERGE Funktion 2 x 4
4 LEDs für MIDI Input
4 LEDs für MIDI Output
USB Powered,
USB 1, 2 und 3 kompatibel
Class Compliant – läuft treiberlos auf
Windows 7, 8 , 11, iOS sowie Mac OS X, 10
eMail: info@miditech.de www.miditech.deInternet:
Bedienungsanleitung V1.0
Vielen Dank, das Sie sich für das Miditech Midiface 4x4 Thru / Merge entschieden haben. Mit dem Midiface 4x4
Thru / Merge können Sie mit einfachster Installation bis zu 4 MIDI Tastaturen oder Eingabegeräte und bis zu 4
MIDI Expander und Keyboards an Ihren Computer anschliessen und einfach von Ihrer DAW verwalten. Mit dem
Midiface 4x4 Thru / Merge stehen Ihnen je 4 Standard MIDI Ports mit je 16 MIDI Kanälen als Ein- und Ausgänge
zur Verfügung! So bekommen Sie Ihr MIDI Hardware Setup übersichtlich verwaltet.
Zusätzlich bietet diese USB MIDI Interface auch Standalone Funktionen. Dafür muss das Interface durch ein
Standard USB Netzteil 5V/500 mA mit Strom versorgt werden.
Dann stehen eine auf 4 MIDI Thru Box oder ein 2 auf 4 MIDI Merger zur Verfügung. 1
Im Verlauf dieser kurzen Bedienungsanleitung werden wir einige Hinweise zur Installation und Funktion des
Midiface 4x4 Thru / Merge geben.
Technische Daten des Midiface 4x4 :TM
● Einfacher Anschluss an den Computer über USB 1,2 oder 3
● Läuft class compliant treiberlos unter Windows Windows 7 32/64 Bit, Windows 8 32/64 Bit, Windows
10 32/64 bit, Windows 11 32/64 bit, iOS und Mac OS X.
● Je fach LED Anzeige für MIDI Input und Output Aktivität4
● Zusätzliche standalone MIDI THRU Funktion 1 x 4
● Zusätzliche standalone MIDI MERGE Funktion 2 x 4
● USB Powered, am Computer keine weitere Stromversorgung nötig.
● Inklusive dem Miditech "free software bundle"
● Inklusive USB Kabel

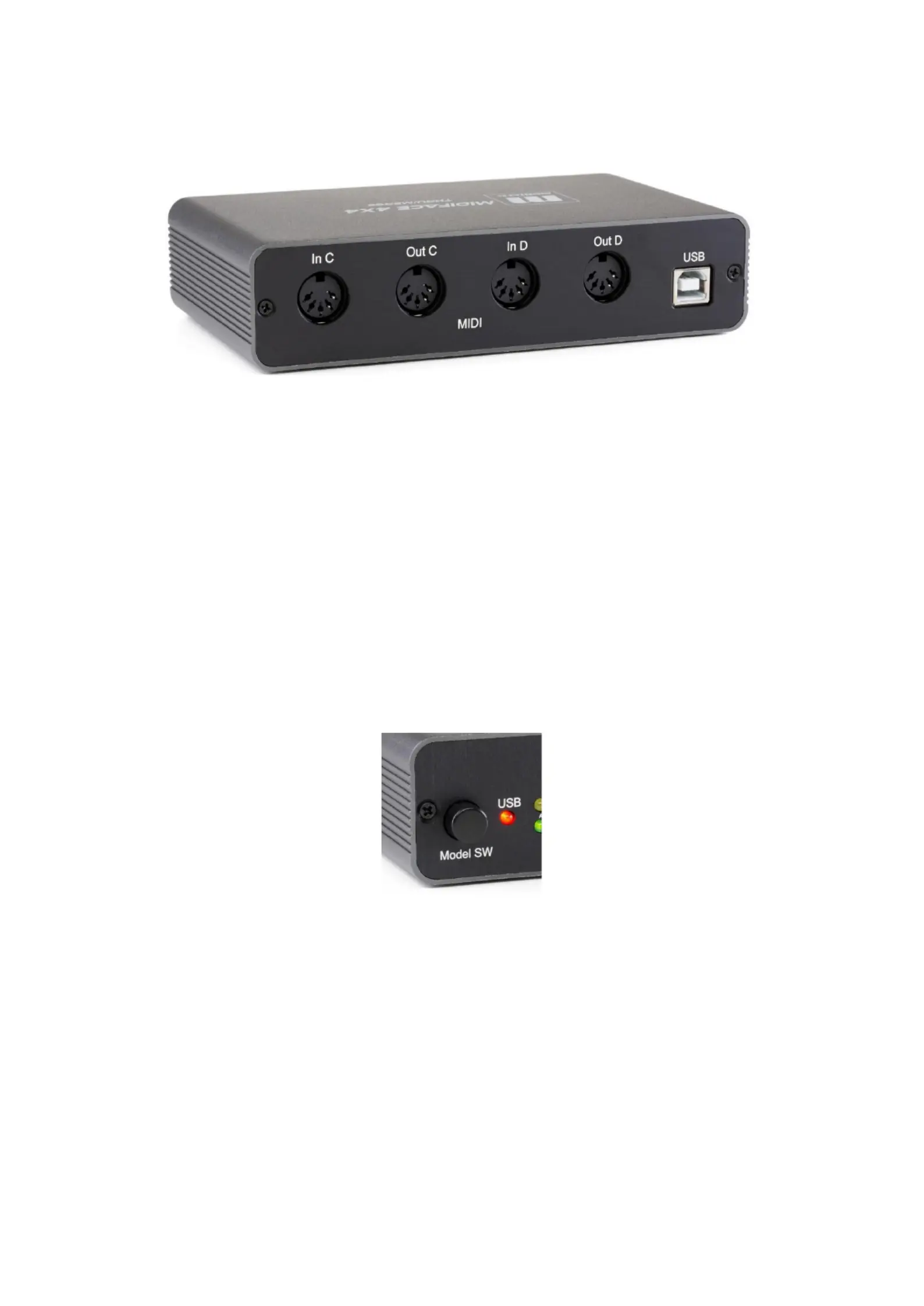

Anschluss und Bedienelemente
Das Gehäuse des Midiface 16x16 ist eindeutig beschriftet!

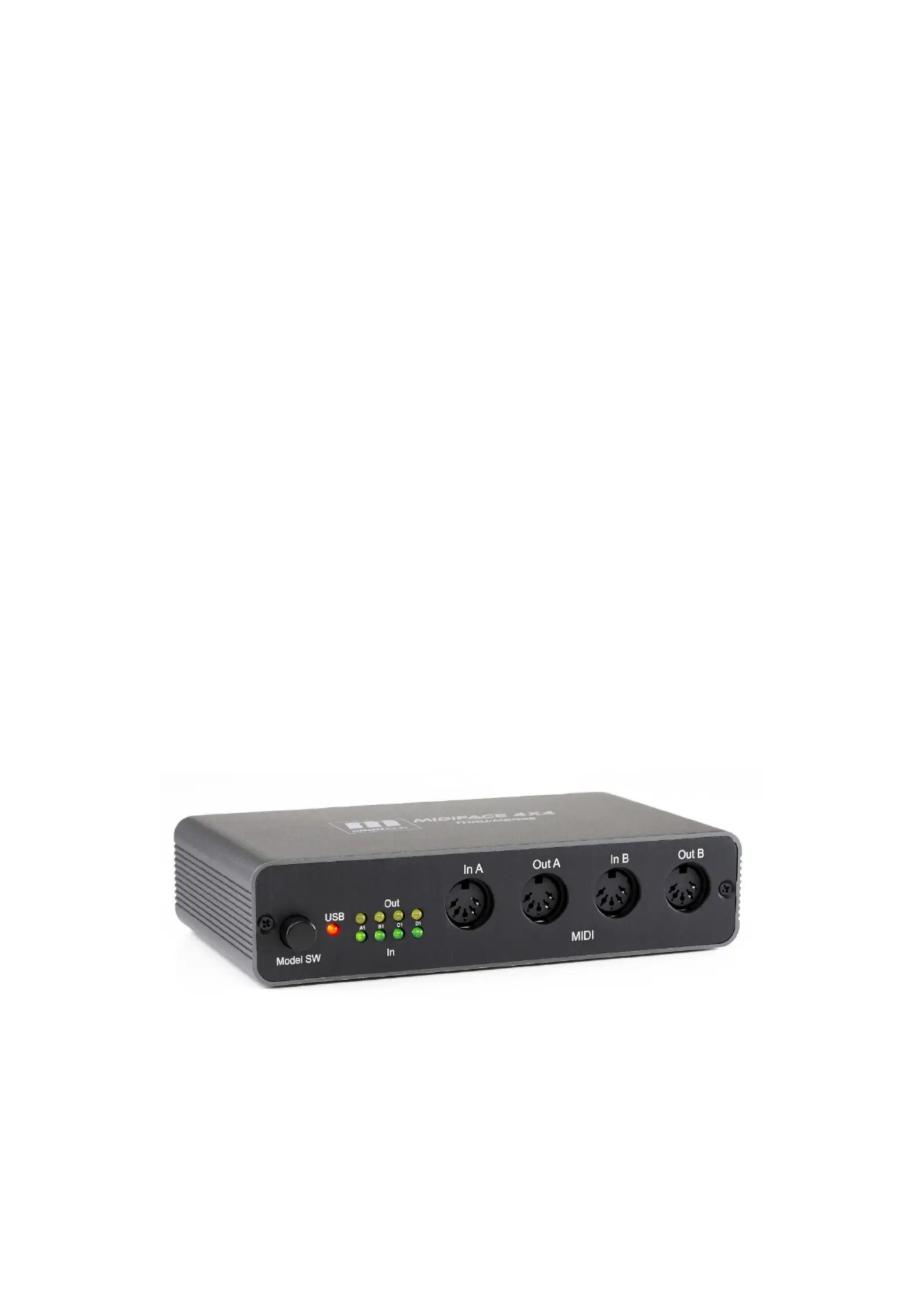

Sie finden an der Frontseite den MODE Schalter „Model SW“, die USB Power LED, die MIDI Aktivitäts-LEDs
für die Ein- und Ausgänge 1 bis 4 und die DIN MIDI Ports 1 und 2.
Die USB Power LED zeigt die korrekte Stromversorgung des Midiface 4x4 Thru / Merge an.
Die 8 MIDI LEDs zeigen die jeweils übertragenen MIDI Daten an.
Die MODUS Taste
Mit dieser Taste schalten Sie die verschiedenen Modi des Interfaces um.
1) USB Modus
In diesem Modus, der nicht geschaltet werden muss, läuft das Midiface 4x4 Thru / Merge an jedem Computer
treiberlos. Das jeweilige Betriebssystem installiert beim Anschliessen 4 Input und 4 MIDI Output Treiber, die mit
einer Sequenzer DAW Software entsprechend als Ein- und Ausgänge für MIDI Geräte verwaltet werden kann.
In diesem Modus leuchtet vor der Benutzung nur die USB Power LED.
2) THRU Modus 1
Nach einem Druck auf die „Model SW Taste schaltet das Midiface 4x4 Thru / Merge in den ersten MIDI THRU “
Modus. Es leuchten die unteren 4 LEDs grün. Die Eingänge 1-4 sind jeweils direkt and die passenden Ausgänge
geroutet. 1 an 1, 2 an 2, 3 an 3, 4 an 4.
3) THRU Modus 2
Nach einem weiteren Druck auf die „Model SW Taste schaltet das Midiface 4x4 Thru / Merge in den zweiten “
