00

0

EXAMPLE:

Component Parts (Small #)

Are Included When Ordering

The Assembly (Large #).

®

REVISED BULLETINDATE

CATALOG NO.

SERVICE PARTS LIST

MILWAUKEE TOOL CORPORATION13135 W.

LISBON RD., BROOKFIELD, WI 53005

Drwg. 2

BULLETIN NO.

STARTING

SERIAL NO.

WIRING INSTRUCTION

SPECIFY CATALOG NO. AND SERIAL NO. WHEN ORDERING PARTS

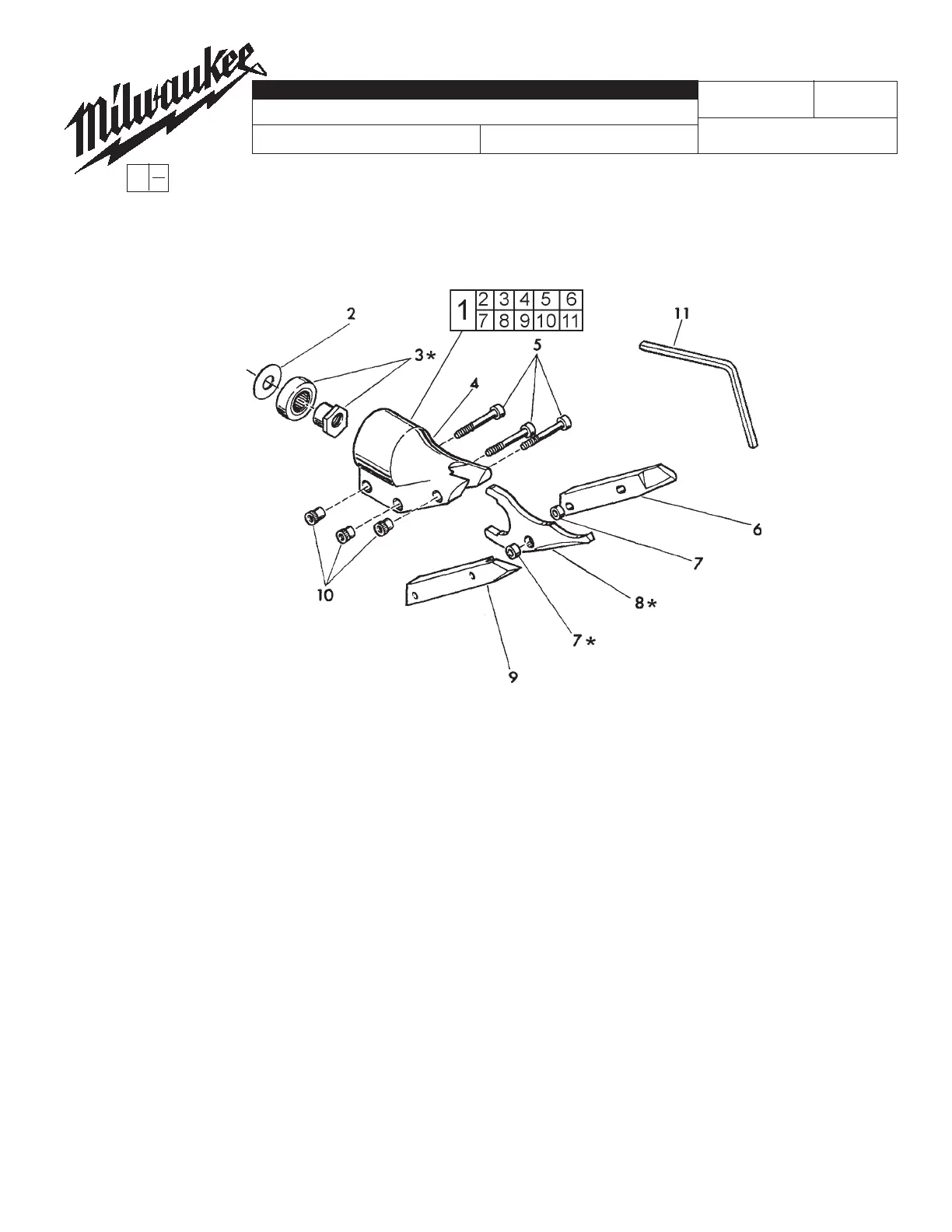

18 GAUGE SHEAR HEAD ASSEMBLY

48-08-0500

Oct. 2019

FIG.PART NO.DESCRIPTION OF PART NO. REQ.

148-08-0500Shear Head Assy. (Includes 2 thru 11)(1)

206-75-211510-24 x 1-1/4 Skt. Hd. Cap Screw(3)

343-76-0400Shear Housing(1)

445-88-7310Washer(1)

543-16-0100Eccentric Assembly(1)

643-84-0460Knurled Insert(3)

748-44-0170Blade - Right Side(1)

842-40-0520Bushing(2)

948-44-0150Blade - Center(1)

1048-44-0160Blade - Left Side(1)

1149-96-00705/32 Hex Allen Wrench(1)

FIG.LUBRICATION:

3,7,8During assembly, use a dab of Type "E" Grease,

No. 49-08-4122 to lubricate flats, pivot hole and sides of

center blade (8), eccentric assembly (3) and bushing (7).

54-40-8220

*
