ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MHB-08 Bestell-Nr. • Order No. 11.8660

MHB-10 Bestell-Nr. • Order No. 11.8670

MHB-12 Bestell-Nr. • Order No. 11.8680

MHB-15 Bestell-Nr. • Order No. 11.8690

MVB-08 Bestell-Nr. • Order No. 11.8620

MVB-10 Bestell-Nr. • Order No. 11.8630

MVB-12 Bestell-Nr. • Order No. 11.8640

MVB-15 Bestell-Nr. • Order No. 11.8650

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Copyright

©

by MONACOR INTERNATIONAL. All rights reserved.

A-1467.99.03.04.2018

➀

➂

➁

Speaker Brackets

These instructions are intended for the in-

staller of the speaker systems. Please read

these instructions carefully prior to instal-

lation and keep them for later use.

1 Applications

These speaker brackets are used to install the

following speaker systems:

Model

for the

speakers systems

wall

brackets

ceiling

brackets*

MHB-08MVB-08

MEGA-DSP08

MOVE-08

MHB-10MVB-10

MEGA-110MK2

MEGA-DSP10

MOVE-10

MHB-12MVB-12

MEGA-112MK2

MEGA-DSP12

MOVE-12

MHB-15MVB-15

MEGA-115MK2

MEGA-DSP15

MOVE-15

* Also suitable for installation on crossbars by means

of C-hooks (e. g. PAST-1, TA-…).

2 Installation

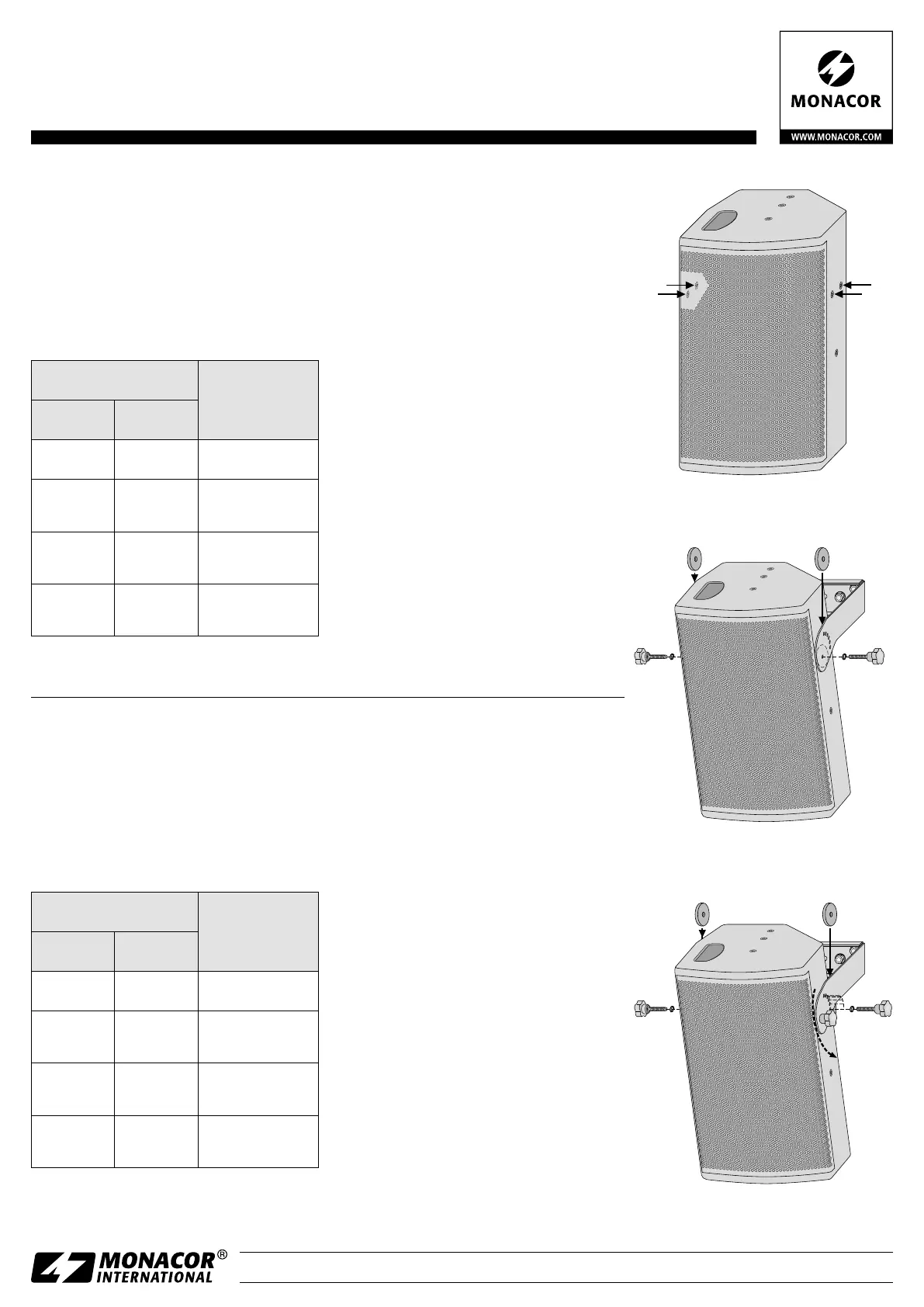

1) Remove two screws respectively on the left

and on the right of the speaker system (see

arrows in fig. 1). The threaded holes now

available are required for the screws fasten-

ing the speaker system to the bracket. Use

the corresponding wall plugs and screws to

fasten the bracket at a suitable place on the

wall or on the ceiling. The brackets MVB-…

can also be installed on a crossbar by means

of two C-hooks.

2) Use two of the knurled screws provided to

fasten the speaker system to the bracket

(fig. 2).

3) Adjust the desired inclination. Use two addi-

tional knurled screws to secure the speaker

system (fig. 3).

4) To ensure a secure hold, tighten all knurled

screws and check them at regular intervals.

No guarantee claims for the bracket and no lia-

bility for any resulting personal damage or ma-

terial damage will be accepted if the bracket

is used for other purposes than originally in-

tended or if it is not correctly installed.

Subject to technical modification.

Lautsprecherhalterungen

Diese Anleitung richtet sich an den Instal-

lateur der Lautsprecherboxen. Bitte lesen

Sie die Anleitung vor der Montage gründ-

lich durch und heben Sie sie für ein späte-

res Nachlesen auf.

1 Verwendungsmöglichkeiten

Die Lautsprecherhalterungen dienen zur Mon-

tage der folgenden Lautsprecherboxen:

Modell

für die Laut-

sprecherboxen

zur Wand-

montage

zur Decken-

montage*

MHB-08MVB-08

MEGA-DSP08

MOVE-08

MHB-10MVB-10

MEGA-110MK2

MEGA-DSP10

MOVE-10

MHB-12MVB-12

MEGA-112MK2

MEGA-DSP12

MOVE-12

MHB-15MVB-15

MEGA-115MK2

MEGA-DSP15

MOVE-15

* Mithilfe von C-Haken (z. B. PAST-1, TA-…) auch für

die Montage an einer Traverse geeignet

2 Montage

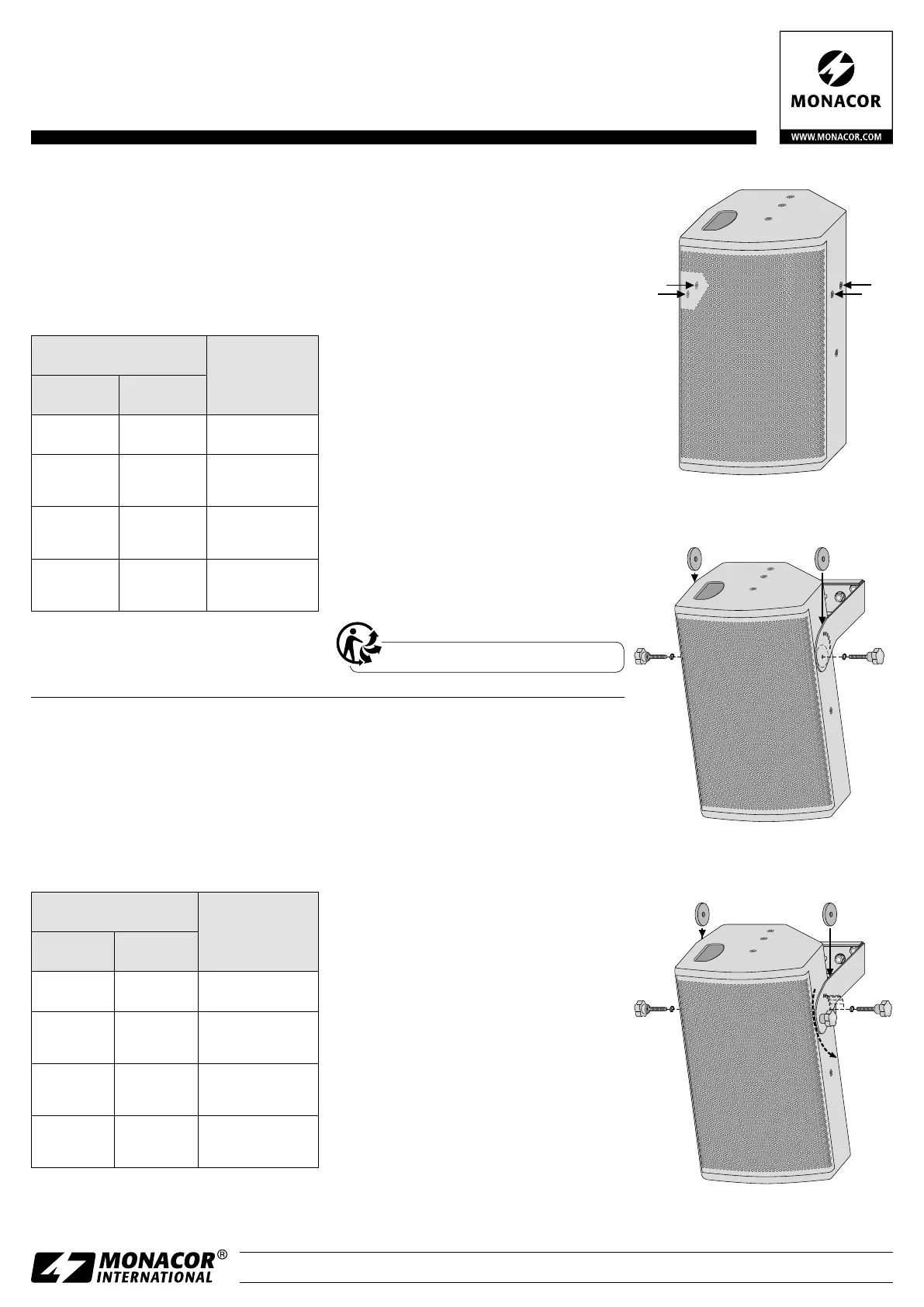

1) An der linken und rechten Seite der Laut-

sprecherbox jeweils zwei Schrauben (siehe

Pfeile in Abb. 1) entfernen. Die frei gewor-

denen Gewindebuchsen werden zum Fest-

schrauben an der Halterung be nötigt. Die

Halterung mit entsprechenden Dübeln und

Schrauben an geeigneter Stelle der Wand

oder Decke festschrauben. Die Modelle

MVB-… lassen sich mithilfe von zwei C-Ha-

ken auch an einer Traverse befestigen.

2) Die Lautsprecherbox mit zwei der beilie-

genden Griffschrauben an die Halterung

schrauben (Abb. 2).

3) Die gewünschte Neigung einstellen. Mit

zwei weiteren Griffschrauben die Lautspre-

cherbox fixieren (Abb. 3).

4) Um einen sicheren Halt zu gewährleisten,

alle Griffschrauben fest anziehen und regel-

mäßig überprüfen.

Wird die Halterung zweckentfremdet oder

nicht fachgerecht montiert, kann keine Haf-

tung für daraus resultierende Sach- oder Per-

sonenschäden und keine Garantie für die Hal-

terung übernommen werden.

Änderungen vorbehalten.

DeutschEnglish

Montagebeispiel mit MHB-xxx

Installation example with MHB-xxx
