Seite 1/1
BA 873010rlc N;DE,GB -23247- 2013.01- - V01 ED
BEDIENUNGSANLEITUNG DIMMER [RLC]
Technische Daten
Sicherheitshinweise
Anschlussspannung
230 V, 50Hz
WARNUNG!! ES BESTEHT LEBENSGEFAHR DURCH EINEN ELEKTRISCHEN SCHLAG ODER BRANDGEFAHR!!
Einbau, Anschluss und Montage dürfen ausschließlich von einer entsprechend geschulten Elektrofachkraft durchgeführt werden!
Nur an die auf dem Gerät angegebene Spannung und Frequenz anschließen!
Vor Montage- und Installationsarbeiten muss das Gerät spannungsfrei geschaltet werden und die Spannungsfreiheit geprüft werden!
Beschädigte Geräte dürfen nicht in Betrieb bzw. müssen sofort außer Betrieb genommen werden!
Bei Eingriffen oder Änderungen an dem Gerät erlischt die Garantie!
Das Gerät ist so zu installieren, dass außergewöhnlich hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
Installation und Anschluss dürfen nur entsprechend den örtlichen Bau und Elektrovorschriften durchgeführt werden!-
Leistungsaufnahme
3 VA
Geeignete Lampentypen
Glüh- und Halogenlampen
LASTEN
Glühlampen, 230V Halogenlampen &
Elektronische Transformatoren für
NV- Halogenlampen
15 – 400 W
Konventionelle Transformatoren mit
Eisenkern für NV-Halogenlampen
20 – 250 W
Max. Anzahl anschließbarer Taster
Unbegrenzt
(max. 3 Stk. Beleuchtet)
Abmessungen
45 x 45 x 12 mm
Gewicht
40 g
Wichtiger Hinweise
Zulässige Umgebungstemperatur
0º … +40ºC
Verlustleistungen von Transformatoren müssen bei der Berechnung der max. Lasten berücksichtig werden:
Bei konventionellen Trafos ~20% Trafoverluste berücksichtigen / Bei elektronischen Trafos ~2% Trafoverluste berücksichtigen.
Bei allen verwendeten Transformatoren und Leuchtmittel müssen die Angaben der jeweiligen Hersteller beachtet und berücksichtig werden.
Zulässige Lagertemperatur
- 30º … +70ºC
Schutzart
IP20 nach EN 60529 DIN
Gemäß der Norm
DIN EN 60669-2-1
Beschreibung / Installation / Betrieb

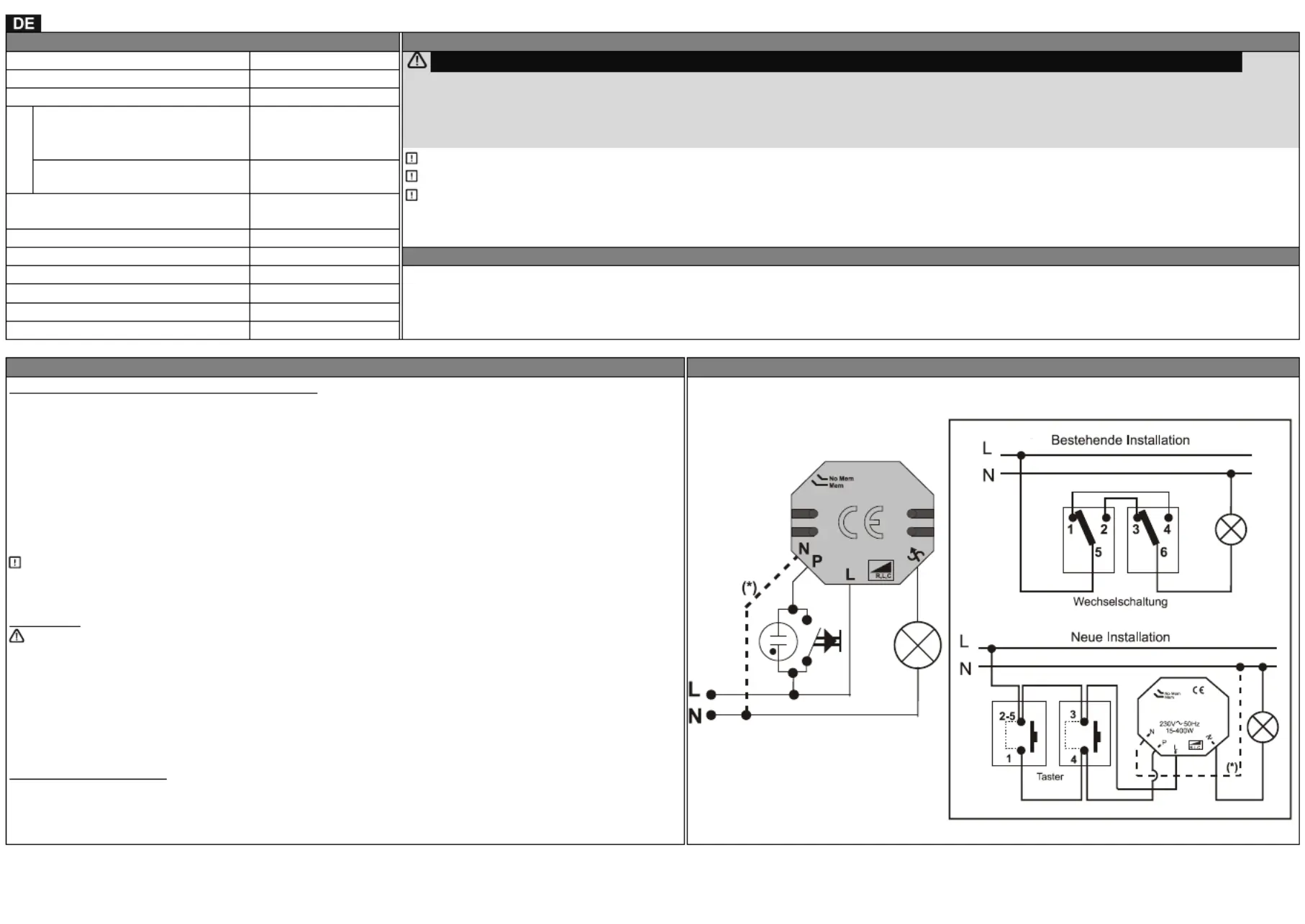

Anschlussbild
Beschreibung / Bestimmungsgemäßer Gebrauch
Kompakter Dimmer für die Einbaumontage (Unterputz).
Geeignet für Phasenanschnitt oder Phasenabschnittsteu- erung.
Automatische Erkennung der Lastarten.
Geschützt gegen Kurzschluss, Überlast und Überhitzung.
Verwend- -und steuerbar mit handelsüblichen UP Tastern.
Zwei Funktionsmodi (mit oder Funktion). ohne Memory-
Geeignet für R- - , L und C-Lasten. Beispiele:
- Glühlampen und 230V Halogenlampen (R)
- Konventionelle Transformatoren mit Eisenkern für NV- Halogenlampen (L)
- - Elektronische Transformatoren für NV Halogenlampen (LC)
Bei allen verwendeten Transformatoren und Leuchtmittel müssen die Angaben der jeweiligen Hersteller
beachtet und berücksichtig werden.
Installation
ACHTUNG! -Verschiedene Lampen /Lastenarten dürfen nicht auf einem Dimmer kombiniert werden!
1 Stellen Sie sicher dass der Dimmer / die Installation spannungsfrei ist und prüfen sie die . Spannungsfreiheit
2 Installieren Sie den Dimmer . entsprechend dem Anschlussbild
3 S . chalten Sie den Strom wieder ein Die angeschlossenen Lampen flackern kurz
(dies zeigt dass der Dimmer die automatische Lasterkennung durchgeführt hat).
4 . Der Dimmer ist betriebsbereit
Betrieb / Funktionsweise
Durch einen kurzen Tastendruck schalten Sie die Beleuchtung ein bzw. aus!
=> Einschalten im Modus „No Mem“ = Es wird mit der maximalen Helligkeit eingeschaltet.
=> Einschalten im Modus „Mem“ = Es wird mit der Helligkeit vor dem letzten Ausschalten eingeschaltet.
Durch einen langen Tastendruck wird die Beleuchtung gedimmt!
(*)
Notwendig bei Anschluss von Lasten
mit hoher Induktivität
Beispiel:
