Seite 1/8
PL

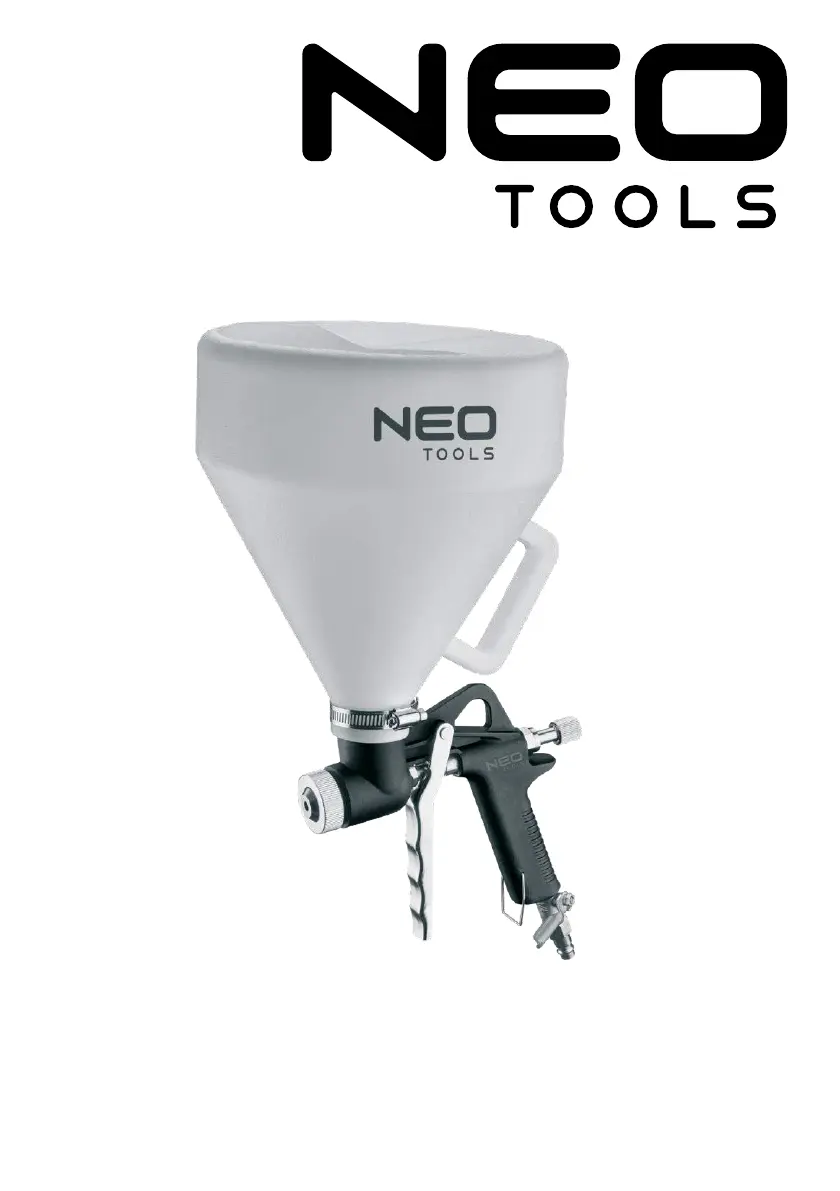

PISTOLET DO FARB STRUKTURALNYCH
GB
STRUCTURAL PAINT SPRAY GUN
RU
ПИСТОЛЕТ ОКРАСОЧНЫЙ ДЛЯ СТРУКТУРНЫХ КРАСОК
UA
ПІСТОЛЕТ (ФАРБОПУЛЬТ) ДО СТРУКТУРНИХ ФАРБ
IT
PISTOLA A SPRUZZO CON IMBUTO
1
neo-tools.com
INSTRUKCJA OBSŁUGI
PISTOLET DO FARB STRUKTURALNYCH
14-220
GWARANCJA I SERWIS
UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY
UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO
DALSZEGO WYKORZYSTANIA.
PRZEPISY BEZPIECZEŃSTWA
•
Należy przestrzegać przepisów bezpieczeństwa i higieny pracy.
•
Podczas pracy nosić półmaskę ochronną, okulary przeciwodpryskowe i
rękawce ochronne.
•
Nie kierować strumienia farby lub powietrza w stronę osób, zwierząt,
kompresora lub w swoją stronę.
•
Nie wolno strumieniem sprężonego powietrza, czyścić odzieży noszonej
na sobie.
•
Nie zezwalać na pracę osobom niedoświadczonym.
•
Nie wolno rozpylać farb lub rozpuszczalników o temperaturze zapłonu
poniżej 2100C.
•
Przestrzegać informacji dotyczących bezpieczeństwa, dostarczanych przez
producentów stosowanych farb.
•
W pomieszczeniu, gdzie wykonywana jest praca,
nie wolno spożywać posiłków lub napojów. Drobiny
i opary farb są niebezpieczne dla zdrowia.
•
Pomieszczenie, w którym prowadzi się lakierowanie
natryskowe i suszenie powinno być wyposażone
w sprawny układ wentylacji.
•
Nie przekraczać zalecanego przez producenta ciśnienia powietrza.
•
Nie dopuszczać do zaschnięcia farby w pistolecie.
•
Czyścić bezpośrednio po użyciu.
•
Przed czyszczeniem lub rozłożeniem
pistoletu
upewnić się czy jest on odłączony od sprężonego
powietrza.
•
Podczas rozłączania przewodu ze
sprężonym
powietrzem, element złącza należy trzymać w ręku, aby
uniknąć uszkodzenia ciała, spowodowanego odrzutem.
•
Działać racjonalnie i rozważnie zgodnie z istniejącymi przepisami.
•
Nie używać rozpuszczalników węglowodorowych, kwasów lub
zasad, które mogłyby spowodować niebezpieczne reakcje chemiczne z
materiałami stosowanymi w konstrukcji pistoletu.
•
Dla bezpieczeństwa należy stosować tylko części i
akcesoria oryginalne, zalecane przez producenta.
W przypadku zastosowania innych elementów istnieje duże ryzyko
wypadku.
•
Mimo zastosowania konstrukcji bezpiecznej z samego założenia,
stosowania środków zabezpieczających i dodatkowych środków
ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas
pracy.

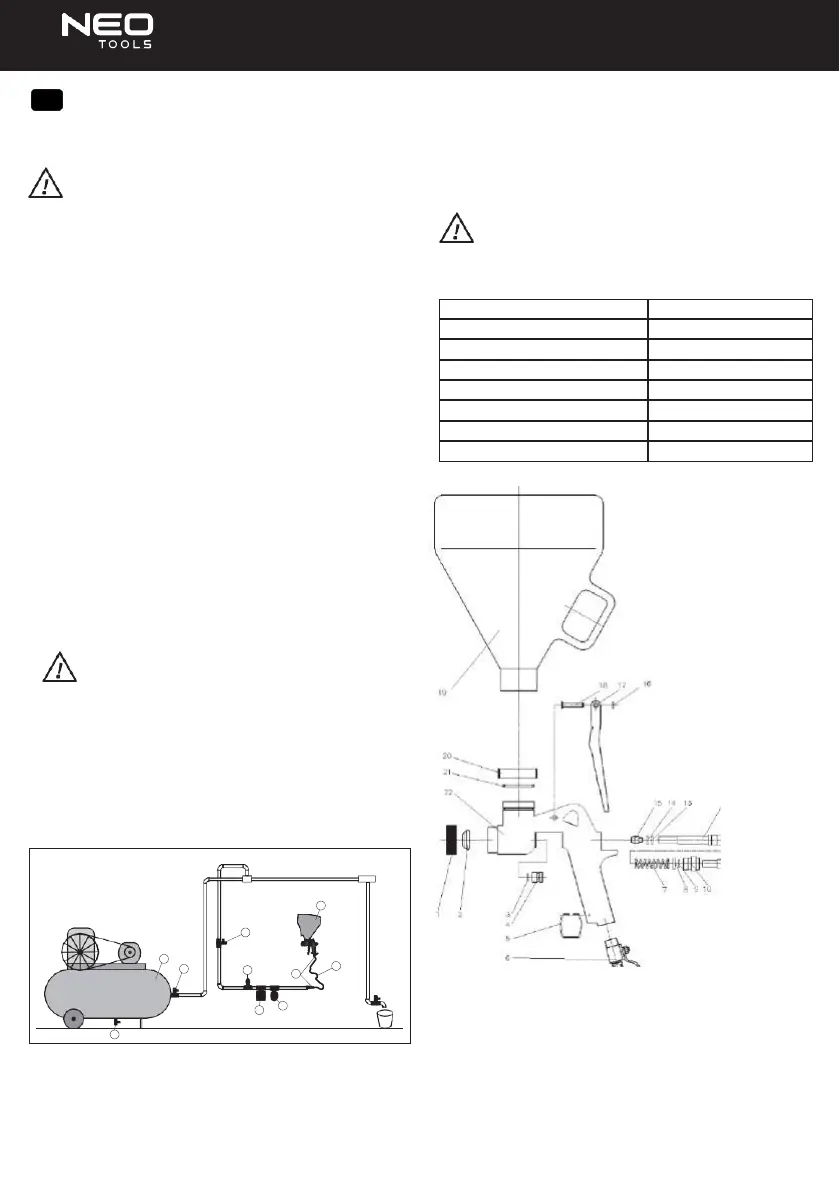

SCHEMAT INSTALACJI ZASILANIA POWIETRZEM
UŻYTKOWANIE
•
Odłączyć od pistoletu przewód zasilający w powietrze.
•
Ustawić ciśnienie powietrza na wartość pomiędzy 3,5-4,8 bar.
•
Napełnić farbą lejek.
•
Podłączyć do pistoletu przewód ze sprężonym powietrzem.
•
Skierować dyszę pistoletu w kierunku malowanej płaszczyzny na odległość
ok.20 cm.
•
Otworzyć zawór powietrza znajdujący się u dołu rękojeści pistoletu.
•
Nacisnąć spust pistoletu w celu naniesienia farby na powierzchnię.
•
Przed zasadniczym nanoszeniem farby ,zaleca się w celu uzyskania
właściwego efektu wypróbowanie na kawałku niepotrzebnej powierzchni,
kilku nastaw i dysz.
DANE TECHNICZNE
Parametr
Wartość
Pojemność lejka na farbę
4.7 l
Zalecane ciśnienie robocze
3.5–4.8 bar
Wymiary lejka na farbę
230 x 255 mm
Średnice dysz
4.5 mm, 6 mm, 8 mm
Średnica mocowania lejka
42 mm
Wymiar otworu wlewu lejka
200 x 105 mm
Masa
1.1 kg
ELEMENTY PISTOLETU
1.
narzędzie pneumatyczne
2.
regulator ciśnienia
3. szybkozłącze
4.
filtr/odwadniacz
5.
wąż pneumatyczny
6.
zawór odcinający
7.
naolejacz 8. kompresor
1.
Pierścień
2.
o-ring 14x1,9
3.
Dysza powietrza
4. Dysza
5.
O-ring 12,5x1,5w
6.
Zawleczka Ø4
7.
Śruba uszczelniająca
8. Spust
9.
Blokada spustu
10.
Sworzeń
11.
Zawór powietrza
12.
Lejek na farbę
13. Sprężyna
14.
Obejma zaciskowa
15.
Uszczelka
16.
o-ring 41x3,2
17.
o-ring 14x2,4
18. Korpus
19.
Śruba uszczelniająca
20.
Końcówka szybkozłączki ¼’’
21.
Śruba regulacyjna
2
22.
Trzpień
PL
1
7
8
7
5
2
3
6
4
6
