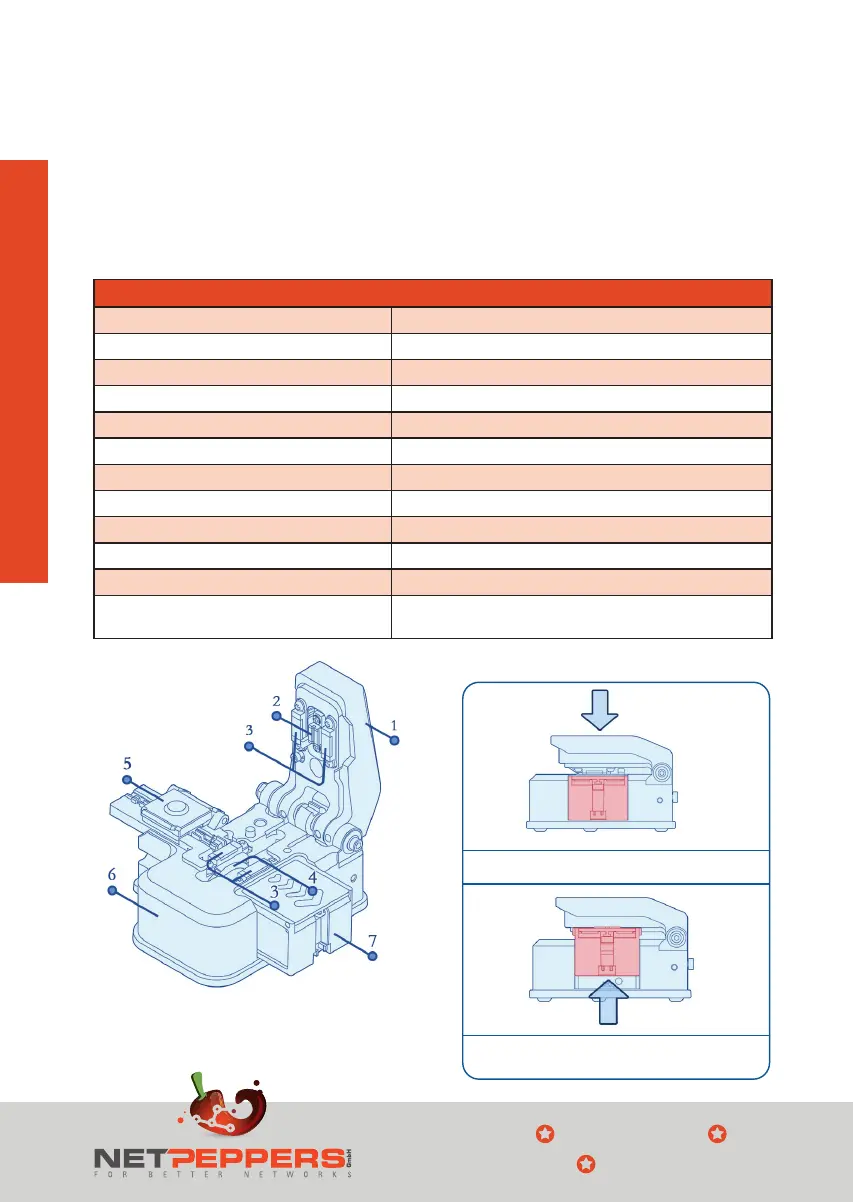

Technische Daten und Übersicht

Art. Nr.NP-FIBER35

Unterstützter Mantel-Durchmesser125 µm

Unterstützte FaserzahlEinzelfaser

Kürzeste freiliegende Fasermantellänge92 mm (nach Cleave-Vorgang)

Durchschnittliche Schnittwinkelabweichung≤ 0.5°

Lebensdauer Klinge≥ 60000 Cleave-Vorgänge

Skala5 - 20 mm

Abmessungen (b x t x h)73 x 91 x 48 mm

Gewicht219 g

FaserhalterVier in Eins (125µm, 250 µm, 900 µm, 3 mm)

ArbeitsprinzipEinstufig, automatisch

LieferumfangOFC 35 Cleaver, Transportbox, Kurzanleitung,

Inbusschlüssel

DEUTSCH

DEUTSCH

WARNUNG!

Lesen Sie die Anweisungen vor dem Gebrauch sorgfältig durch.

- Sammeln Sie Faserabfälle in dem dafür vorgesehenen Behälter, um Verletzungen der Haut oder Augen zu vermeiden.

- Berühren Sie nicht die Klinge.

- Demontieren oder schmieren Sie die Komponenten nicht.

- Setzen Sie das Gerät keinen Stößen aus, um Schäden zu vermeiden.

- Bewahren Sie den OFC 35 an einem trockenen und sauberen Ort auf.

Herausnehmen des Abwurfbehälters

Schließen Sie die obere Abdeckung

Schieben Sie den Behälter mit mäßiger Kraft nach oben

Höhenverstellschraube

Zentrierschraube

der Klinge

1. Lösen Sie die Zentrierschraube der Klinge mit einem Inbusschlüssel. (Abb.1)

2. Drehen Sie die Klinge mit einem Wattestäbchen vorsichtig in eine neue Position. (Abb.1)

3. Ziehen Sie die Zentrierschraube der Klinge fest.

Nach unten

öffnen

Ausgangszustand des Cleavers.

Halten Sie die obere Abdeckung gedrückt und

drücken Sie die Sicherung nach unten.

Bewegen Sie das Coating bis zur 10-mm-Mar-

kierung und achten Sie darauf, dass die Faser

gerade liegt.

Schließen Sie die Mantelfixierung und

drücken Sie auf die obere Abdeckung, um die

Faser zu schneiden.

Öffnen Sie die Abdeckungen und nehmen Sie

die Faser heraus.

Öffnen Sie die Mantelfixierung und legen Sie

die Faser ein.

Nach oben

schließen

1. Lösen Sie die Feststellschraube für die Klingenhöhe

mit dem mitgelieferten Inbusschlüssel. (Abb.2)

2. Drehen Sie die Klingenhöhenverstellschraube im

Uhrzeigersinn, um die Klinge anzuheben, und gegen

den Uhrzeigersinn, um sie abzusenken. (Abb.2)

3. Legen Sie eine optische Faser ein und testen Sie die

Cleave-Qualität. Falls ausreichend:

4. Ziehen Sie die Feststellschraube der Klingenhöhe an.

Feststellschraube für

Klingenhöhe

Schraube zur Einstel-

lung der Klingenhöhe

Ändern der Klingenposition

Ändern der Klingenhöhe

1. Lösen Sie die Zentralschraube der Klinge vollständig.

2. Entfernen Sie die alte Klinge mit einer Pinzette und

setzen Sie eine neue Klinge ein. (Abb.1)

3. Stellen Sie die Höhe der Klinge ein.

Wechseln der Klinge

Cleaven Schritt für Schritt

Übersicht

KurzanleitungOFC 35

NetPeppers GmbH Carl-Benz-Straße 5 82266 Inning

Tel.: +49-89-219097300

E-Mail: [email protected]

➊Obere Abdeckung ➋Schneid-Pads

➌Gummi-Fixierungspads➍Klinge

➎Fixierung Mantel ➏Gehäuse ➐Abwurfbehälter

Technische Daten und Übersicht

Art. Nr.NP-FIBER35

Unterstützter Mantel-Durchmesser125 µm

Unterstützte FaserzahlEinzelfaser

Kürzeste freiliegende Fasermantellänge92 mm (nach Cleave-Vorgang)

Durchschnittliche Schnittwinkelabweichung≤ 0.5°

Lebensdauer Klinge≥ 60000 Cleave-Vorgänge

Skala5 - 20 mm

Abmessungen (b x t x h)73 x 91 x 48 mm

Gewicht219 g

FaserhalterVier in Eins (125µm, 250 µm, 900 µm, 3 mm)

ArbeitsprinzipEinstufig, automatisch

LieferumfangOFC 35 Cleaver, Transportbox, Kurzanleitung,

Inbusschlüssel

DEUTSCH

DEUTSCH

WARNUNG!

Lesen Sie die Anweisungen vor dem Gebrauch sorgfältig durch.

- Sammeln Sie Faserabfälle in dem dafür vorgesehenen Behälter, um Verletzungen der Haut oder Augen zu vermeiden.

- Berühren Sie nicht die Klinge.

- Demontieren oder schmieren Sie die Komponenten nicht.

- Setzen Sie das Gerät keinen Stößen aus, um Schäden zu vermeiden.

- Bewahren Sie den OFC 35 an einem trockenen und sauberen Ort auf.

Herausnehmen des Abwurfbehälters

Schließen Sie die obere Abdeckung

Schieben Sie den Behälter mit mäßiger Kraft nach oben

Höhenverstellschraube

Zentrierschraube

der Klinge

1. Lösen Sie die Zentrierschraube der Klinge mit einem Inbusschlüssel. (Abb.1)

2. Drehen Sie die Klinge mit einem Wattestäbchen vorsichtig in eine neue Position. (Abb.1)

3. Ziehen Sie die Zentrierschraube der Klinge fest.

Nach unten

öffnen

Ausgangszustand des Cleavers.

Halten Sie die obere Abdeckung gedrückt und

drücken Sie die Sicherung nach unten.

Bewegen Sie das Coating bis zur 10-mm-Mar-

kierung und achten Sie darauf, dass die Faser

gerade liegt.

Schließen Sie die Mantelfixierung und

drücken Sie auf die obere Abdeckung, um die

Faser zu schneiden.

Öffnen Sie die Abdeckungen und nehmen Sie

die Faser heraus.

Öffnen Sie die Mantelfixierung und legen Sie

die Faser ein.

Nach oben

schließen

1. Lösen Sie die Feststellschraube für die Klingenhöhe

mit dem mitgelieferten Inbusschlüssel. (Abb.2)

2. Drehen Sie die Klingenhöhenverstellschraube im

Uhrzeigersinn, um die Klinge anzuheben, und gegen

den Uhrzeigersinn, um sie abzusenken. (Abb.2)

3. Legen Sie eine optische Faser ein und testen Sie die

Cleave-Qualität. Falls ausreichend:

4. Ziehen Sie die Feststellschraube der Klingenhöhe an.

Feststellschraube für

Klingenhöhe

Schraube zur Einstel-

lung der Klingenhöhe

Ändern der Klingenposition

Ändern der Klingenhöhe

1. Lösen Sie die Zentralschraube der Klinge vollständig.

2. Entfernen Sie die alte Klinge mit einer Pinzette und

setzen Sie eine neue Klinge ein. (Abb.1)

3. Stellen Sie die Höhe der Klinge ein.

Wechseln der Klinge

Cleaven Schritt für Schritt

Übersicht

KurzanleitungOFC 35

NetPeppers GmbH Carl-Benz-Straße 5 82266 Inning

Tel.: +49-89-219097300

E-Mail: [email protected]

➊Obere Abdeckung ➋Schneid-Pads

➌Gummi-Fixierungspads➍Klinge

➎Fixierung Mantel ➏Gehäuse ➐Abwurfbehälter
