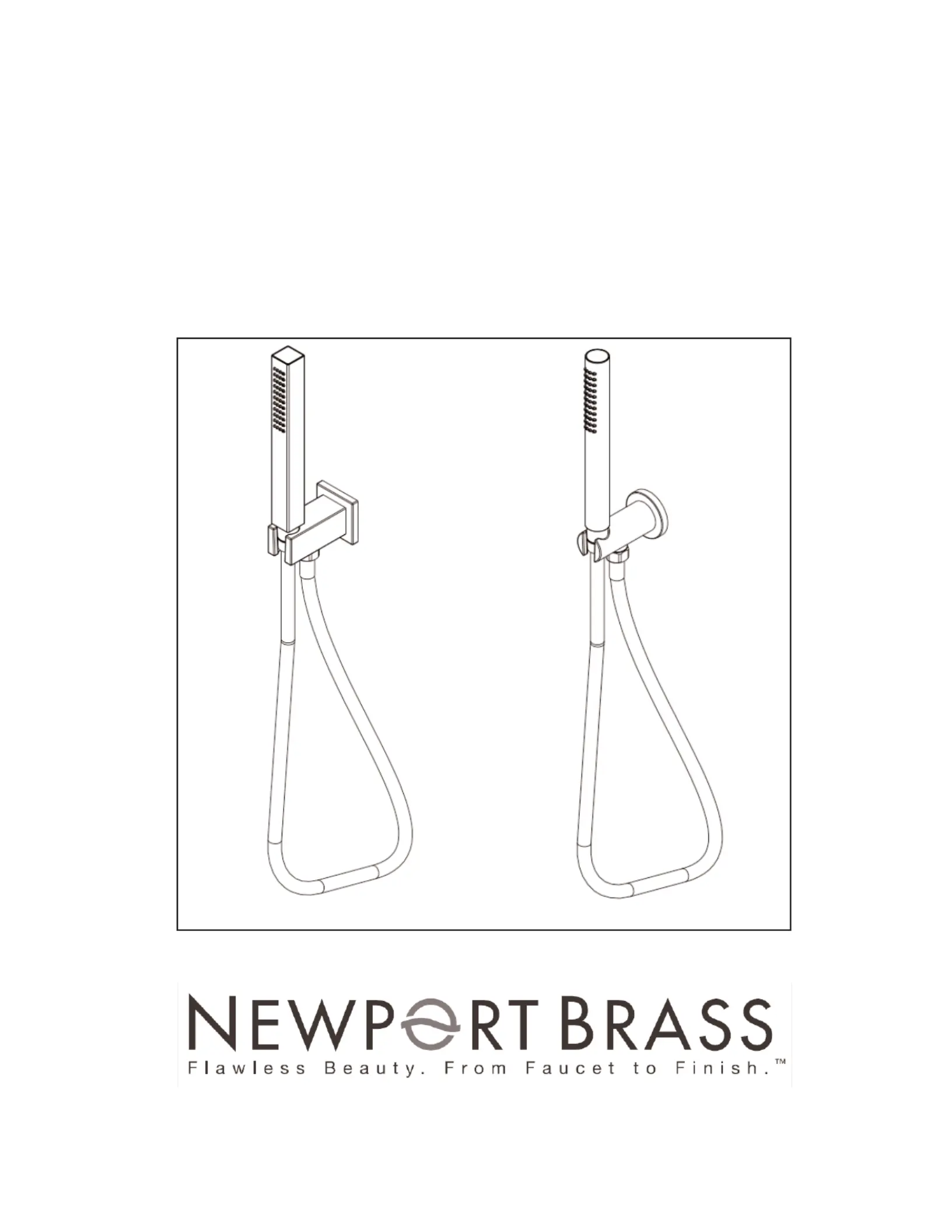

HAND SHOWER SET - WALL
MOUNT
INSTALLATION INSTRUCTIONS
Model No: 280P, 280R
280P
280R
We recommend Installation of this product by a Professional Plumbing Contractor
Note: The use of petroleum based plumber’s putty on our products will nullify the warranty.
We recommend the use of clear silicone sealing materials.
All trim must be installed on finished wall surface.

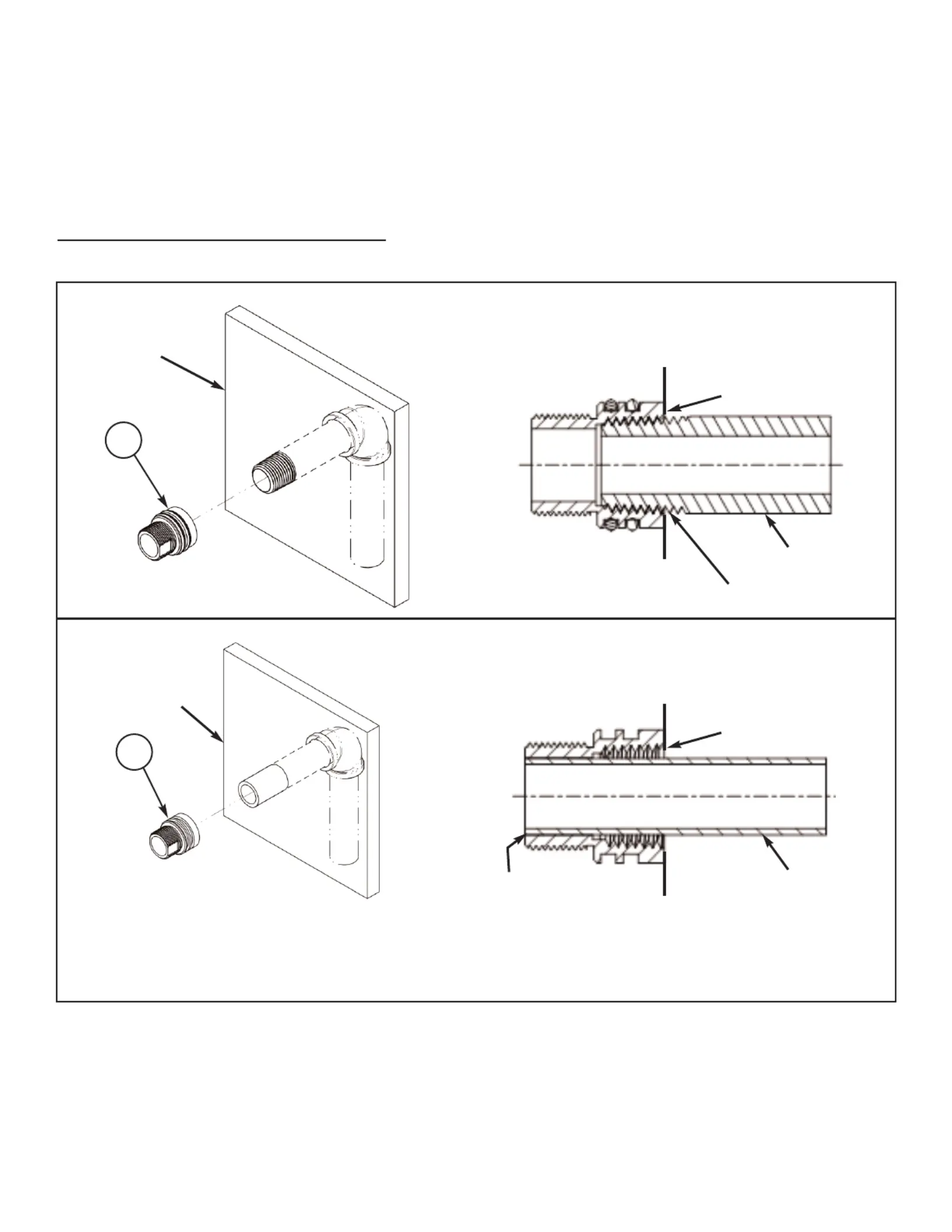

1/2” NPT PIPE INSTALLATION
ENSURE ADAPTER IS INSTALLED FLUSH
TO FINISHED WALL
FINISHED WALL
1/2” NPT PIPE
FINISHED WALL
USE PLUMBER TAPE
Figure 1
1/2"SWEAT PIPE INSTALLATION
IMPORTANT :
REMOVE O-RINGS BEFORE SOLDERING
FINISHED WALL
ENSURE ADAPTER IS SOLDERED FLUSH
TO FINISHED WALL
FINISHED WALL
COPPER TUBE
SOLDER
IMPORTANT :
ASSEMBLE O-RINGS AFTER SOLDERING
Figure 2
1
1
Hand Spray Adapter Installation:
NWP-280P
EN-3686
01/24/19

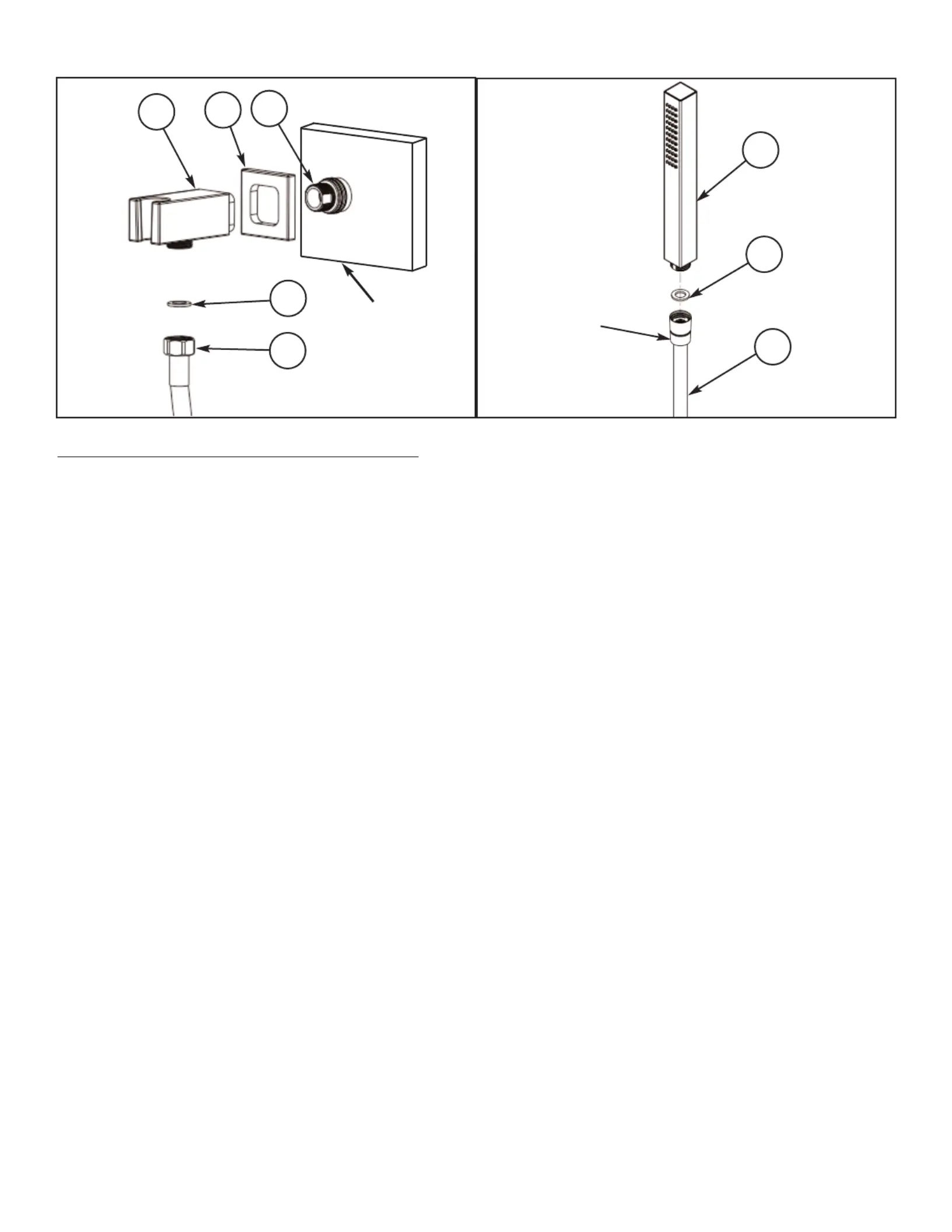

Hand Shower and Hose Installation:
Place ESCUTCHEON (2) onto the HOLDER (3) and thread onto the ADAPTER (1).
Attach longer conical end of HOSE (5) onto SHOWER (6). Note: This end of HOSE (5) has swivelHAND
joint to prevent coiling of HOSE (5). See Figure 3.
Attach the other end of HOSE (5) onto supply HOLDER (3). See Figure 4.
Place hand SHOWER (6) into HOLDER (5).
•
•
NWP-280P
EN-3686
01/24/19
2001 CARNEGIE AVE, SANTA ANA CA 92705
(949) 417-5207
WWW.NEWPORTBRASS.COM
Figure 3
3
5
4
1
2
Figure 4
6
5
4
LONG
HOSE
END
•
FINISHED WALL
Place rubber WASHER (4) into both ends of HOSE (5).
•
•
