Nachdem Sie die einzelnen Leitungen identifiziert haben, führen

Sie die folgenden Schritte durch, um den OmniJoin Adapter zu

installieren:

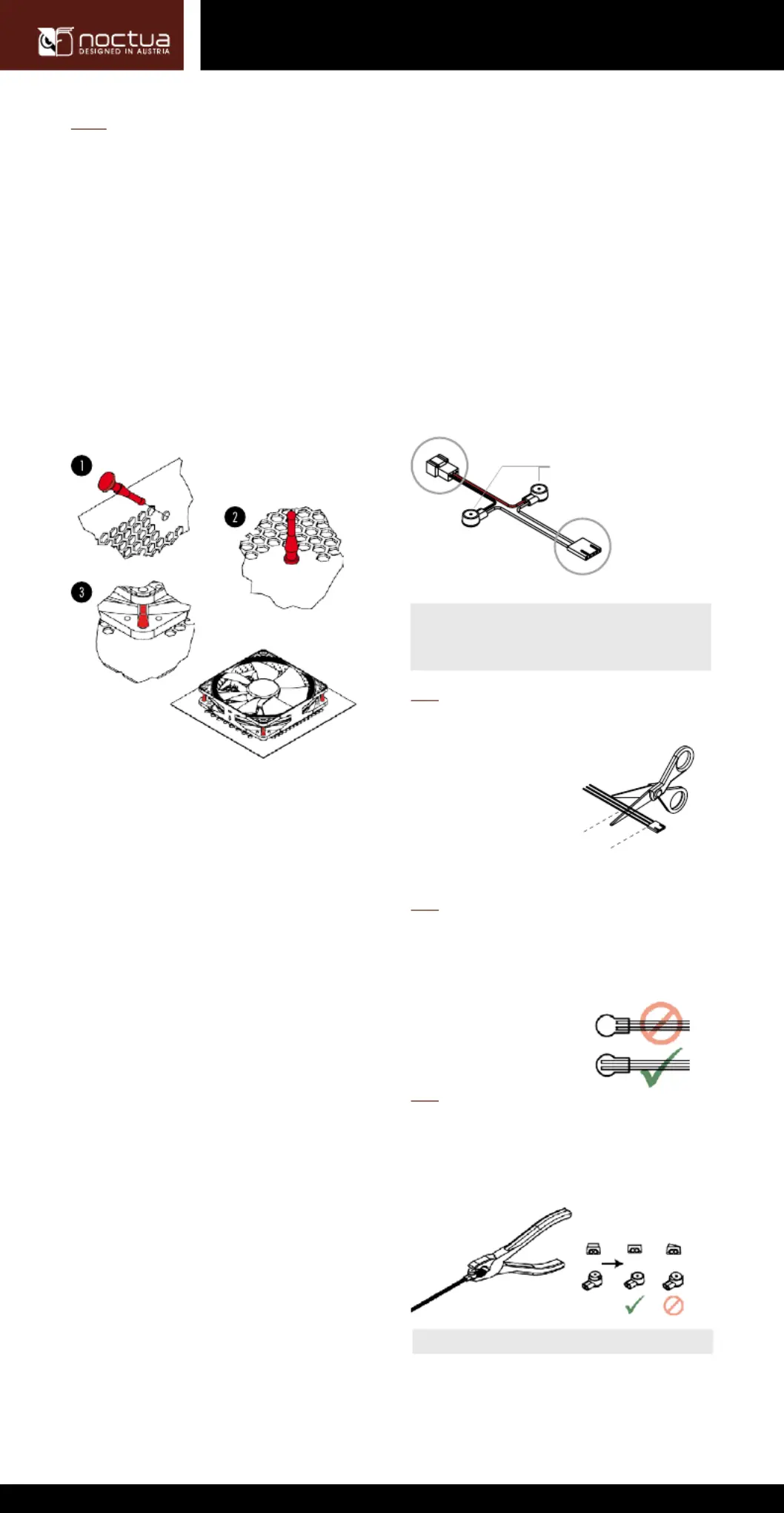

Installation

Wenn Sie einen 60mm Lüfter in Geräten wie Storage- oder Netzwerk-

Lösungen durch den NF-A6x25 5V ersetzen möchten, empfiehlt es sich meist,

die Schrauben (oder sonstige Montagemechanismen) des Originallüfters

zu verwenden.

Wenn Sie den NF-A6x25 5V als Gehäuselüfter verwenden, können Sie

entweder die mitgelieferten Montageschrauben oder die Anti-

Vibrations Stifte aus Silikon verwenden. Um den Lüfter mit den Silikon-

Stiften zu montieren, ziehen Sie diese bitte zunächst durch die Montagelöcher

des Gehäuses. Setzen Sie anschließend den Lüfter auf die Stifte und ziehen

Sie diese nun durch die Montagelöcher des Lüfters:

Anschluss

Der NF-A6x25 5V verfügt über einen handelsüblichen 3 Pin Stecker. Bitte

beachten Sie, dass dieser Stecker jedoch auch mit 4 Pin PWM-Anschlüssen

kompatibel ist. Falls Sie den Lüfter an einem 2 Pin Anschluss betreiben

möchten, verwenden Sie bitte das mitgelieferte OmniJoin Adapter-Set. Der

NF-A6x25 5V verfügt über einen eingebauten Verpolungsschutz, sodass

kein Risiko der Beschädigung des Lüfters durch Verpolung besteht. Da der

Lüfter jedoch bei verpoltem Anschluss nicht anläuft, sollten Sie ihn dennoch

unbedingt korrekt anschließen.

Der NF-A6x25 verfügt über ein 20cm kurzes Primärkabel, um bei typischen

Anwendungen Kabelsalat zu vermeiden. Falls Sie ein längeres Kabel

benötigen, schließen Sie bitte die mitgelieferte 30cm Verlängerung

(NA-EC2) an.

NF-A6x25 5V

|

Montageanleitung

Reinigung und Wartung

Auf in Computergehäusen eingesetzten Lüftern sammelt sich nach längerer

Zeit oft Staub an. Um die maximale Leistung des Lüfters sicherzustellen,

reinigen Sie diesen bitte regelmäßig mit einem Staubwedel, feuchtem

Tuch oder Druckluftspray. Seien Sie dabei bitte vorsichtig, nicht zu viel Kraft

anzuwenden, um eine Beschädigung des Lüfters zu vermeiden. Bitte

verwenden Sie keinen Staubsauger, da dies zu einer exzessiven Belastung

des Lüfters führen kann.

Um einen einwandfreien Betrieb über viele Jahre sicherzustellen und das

Eindringen kleinster Staubpartikel zu verhindern, ist das SSO2 Premium-

Lager des NF-A6x25 5V komplett versiegelt. Bitte beachten Sie, dass der

Lüfter daher nicht vom Kunden auseinandergenommen werden darf. Das

Herausnehmen des Rotors aus dem Rahmen führt zu einer Zerstörung der

Versiegelung und zieht einen Garantieverlust nach sich.

Verwendung des OmniJoin Adapter-Sets

Das mitgelieferte OmniJoin Addapter-Set ermöglicht es, den NF-A6x25 5V

einfach an proprietären Steckern anzuschließen, falls Sie 60mm Lüfter in

Geräten wie Netzwerk- oder Storage-Lösungen ersetzen möchten.

Bitte identifizieren Sie zunächst die einzelnen Kabel des OmniJoin Adapters

sowie des Originallüfters. Der OmniJoin Adapter verwendet schwarz für

Masse (engl. Ground, GND) und rot für +5V. Das schwarze Kabel des

OmniJoin Adapters muss mit der ursprünglichen Masse-Leitung und das

rote Kabel mit der ursprünglichen +5V-Leitung verbunden werden. Viele

Lüfter verwenden das gleiche Farbschema wie der OmniJoin Adapter, aber

bitte beachten Sie, dass diese Kennzeichnung nicht verbindlich ist und Sie

daher die Masse- und +5-Leitungen des Originallüfters unbedingt korrekt

identifizieren müssen. Falls Sie sich nicht sicher sein sollten, konsultieren

Sie bitte das Handbuch des Geräts oder kontaktieren Sie dessen Hersteller.

Schritt 1

Schneiden sie den Stecker des Lüfters ab, der ursprünglich im Gerät verbaut

war. Setzen Sie den Schnitt nicht direkt am Stecker, sondern stellen Sie

sicher, dass mindestens 2-3cm Kabel verbleiben.

Beachten Sie, dass eine Entfernung der Isolierung nicht erforderlich ist.

Schritt 2

Nehmen Sie nun einen der mitgelieferten 3M Scotchlok™ Verbinder

und stecken Sie die Masseleitung des ursprünglichen Kabels sowie die

Masseleitung des OmniJin Adapters in die beiden Öffnungen des Scotchlok™

Verbinders. Stellen Sie sicher, dass beide Leitungen bis zum Anschlag

hineingeschoben sind.

Schritt 3

Verwenden Sie nun eine Flachzange, um den weißen Knopf des Scotchlok™

Verbinders einzupressen. Stellen Sie sicher, dass der Knopf nicht verkantet

und zur Gänze eingepresst ist. Falls sich der Knopf verkantet haben sollte,

drücken Sie ihn von beiden Seiten mit Flachzange in den Scotchlok™

Verbinder.

Nachdem Sie das Kabel des ursprünglichen Lüfters mit den Scotchlok™

Verbindern an den OmniJoin Adapter befestigt haben, können Sie den

NF-A6x25 5V einfach an den Adapter anstecken, um ihn in Ihrem Gerät

zu verwenden.

OmniJoin Adaptor

3M Scotchlok

TM

connectors

Connector of the original fan

+5V

GND

Make sure to correctly

identify the GND and

+5V leads of the

original fan!

2-3cm minimum!

Wiederholen Sie Schritt 2 und 3 für die +5V Leitung.

Achtung:Als 5V Lüfter kann der NF-A6x25 5V nicht mit 12V betrieben

werden! Der Betrieb an gängigen 12V Stromquellen wie Lüfteranschlüssen

von PC Mainboards führt zu einer Beschädigung des Lüfters.
