Fixieren Sie die Bolzen mittels der Spacer-Clips. Zwei

zusätzliche Spacer-Clips werden als Reserve mitgeliefert,

falls bei der Entfernung der Bolzen zu einem späteren Zeit-

punkt Clips beschädigt werden oder verloren gehen sollten.

Für Prozessoren der LGA1200- und LGA115x-Familien (LGA1150,

LGA1151, LGA1155, LGA1156) applizieren Sie bitte einen

einzelnen Tropfen mit ca. 4-5mm Durchmesser in der Mitte:

Benötigte Montageteile:

Falls Sie den Kühler in einem bereits assemblierten

System verwenden möchten und Ihr Gehäuse keine

Öffnung an der Rückseite des Mainboard-Trägers haben

sollte, müssen Sie zunächst das Mainboard aus dem

Gehäuse ausbauen, um die mitgelieferte Backplate

installieren zu können.

Ausbau des Mainboards1

Vorbereitung der Backplate2

Identifizieren Sie zuerst die dem Mainboard zugewandte

Seite der Backplate (mit Warnhinweisen markiert).

Wählen Sie anschließend den korrekten Lochabstand für

Ihren Sockeltyp und stecken Sie die vier Bolzen von der

anderen Seite (mit Modellname, SecuFirm2™-Schriftzug

und nummerierten Lochabständen markiert) an der

passenden Position durch die Ausnehmungen der Backplate:

Verwenden Sie die Lochposition 1 für LGA1200/115x

(LGA1150, LGA1151, LGA1155, LGA1156) und

Lochposition 2 für LGA1700 (LGA17xx-Familie):

4x NM-IPS1

schwarze Kunststoffhülsen

für LGA1200/115x

4x NM-IPS3

blaue Kunststoffhülsen

für LGA1700

Befestigung der Backplate3

Achtung: Die ab Werk am Mainboard verbaute Backplate

darf nicht abgenommen werden. Die Backplate des Kühlers

wird über der Backplate des Mainboards installiert.

Platzieren Sie die Backplate auf der Rückseite des Main-

boards, sodass die Bolzen durch die Montagelöcher ragen.

Bitte identifizieren Sie zunächst die korrekten

Kunststoffhülsen sowie die korrekte Lochposition auf den

Montagebrücken, je nachdem, ob Sie ein LGA1200/115x

(LGA1150, LGA1151, LGA1155, LGA1156) Mainboard oder

eines der LGA17xx-Familie (LGA1700) verwenden.

Verwenden Sie die schwarzen NM-IPS1 Kunststoffhülsen

für LGA1200/LGA115x (LGA1150, LGA1151, LGA1155,

LGA1156) und die blauen NM-IPS3 Kunststoffhülsen für

LGA1700 (LGA17xx-Familie).

Installation der Montagebrücken4

NM-IPS3 (blau)

LGA1700

NM-IPS1 (schwarz)

LGA1200/115x

Achtung: Verwenden Sie unbedingt an beiden Enden

der Montagebrücken die korrekte Lochposition, um eine

versetzte Montage zu vermeiden.

Stecken Sie zunächst die Kunststoffhülsen und anschließend

die Montagebrücken auf die Stutzen.

Achtung: Wählen Sie die Ausrichtung der Montagebrücken

gemäß der gewünschten Orientierung des Kühlers.

Achtung: Stellen Sie sicher, dass die Biegungen der

Montagebrücken nach außen zeigen.

Fixieren Sie die Montagebrücken mit den 4 NM-ITS1

Rändelschrauben.

Achtung: Ziehen Sie die Schrauben vorsichtig bis zum

Anschlag an, aber wenden Sie nicht zu viel Kraft auf

(max. Drehmoment 0,6 Nm).

Orientierung AOrientierung B

Aufbringen der Wärmeleitpaste5

Wenn sich auf der CPU Rückstände von Wärmeleitpaste

oder -pads befinden, reinigen Sie bitte zunächst die

CPU. Bringen Sie anschließend die mitgelieferte NT-H1

Wärmeleitpaste wie unten dargestellt auf die CPU auf.

Für Prozessoren der LGA17xx-Familie (LGA1700)

applizieren Sie bitte 5 kleine Tropfen, 4 Tropfen mit ca.

2mm Durchmesser nahe den Ecken sowie 1 Tropfen mit

3-4mm Durchmesser in der Mitte:

Achtung: Die Verwendung von zu viel Wärmeleitpaste

verschlechtert den Wärmeübergang und die Kühlleistung!

Befestigung des Kühlers auf der CPU6

Achtung: Nehmen Sie bitte zunächst die Lüfter sowie die

Schutzabdeckung von der Unterseite des Kühlers ab.

Setzen Sie anschließend den Kühler auf die CPU

und schrauben Sie ihn an die Schraubenstutzen der

Montagebrücken. Führen Sie jeweils 2-3 Umdrehungen pro

Schraube aus und wechseln Sie zwischen den Schrauben

hin und her, bis beide vollständig angezogen sind.

Achtung: Ziehen Sie die Schrauben vorsichtig bis zum

Anschlag an, aber wenden Sie nicht zu viel Kraft auf

(max. Drehmoment 0,6 Nm).

Verwenden Sie die Lochposition 1 für LGA1200/115x

(LGA1150, LGA1151, LGA1155, LGA1156) und die

Lochposition 2 für LGA1700 (LGA17xx-Familie):

4x NM-IBT5

Bolzen

4x NM-ICS1

Spacer-Clips

4x NM-ITS1

Rändelschrauben

2x NM-IMB3

Montagebrücken

1x NM-IBP4

Backplate

Position 1:

LGA1200/115x

Position 2:

LGA1700

Position 1:

LGA1200/115x

Position 2:

LGA1700

Dieses Handbuch wird Sie Schritt für Schritt durch den

Installationsprozess des SecuFirm2™ Montagesystems

führen.

Bitte besuchen Sie vor Beginn der Installation das

Kompatibilitäts-Zentrum auf unserer Website (ncc.noctua.at),

um sicherzustellen, dass der Kühler uneingeschränkt mit

Ihrem Mainboard kompatibel ist.

Überprüfen Sie, dass Ihr PC Gehäuse ausreichend Platz für

den Kühler bietet, es keinerlei Kompatibilitätsprobleme

mit anderen Komponenten (z.B. hohen Speichermodulen)

gibt, und dass die Lüfterklammern keinen Kontakt mit der

Grafikkarte oder anderen PCIe Karten haben.

Noctua kann keinerlei Haftung für durch Kompatibilitäts-

probleme bedingte Schäden übernehmen.

Sollten bei der Installation Schwierigkeiten auftreten,

besuchen Sie bitte die FAQ-Sektion unserer Website

(www.noctua.at/faqs) und zögern Sie nicht, sich unter

support@noctua.at an unser Support-Team zu wenden.

Dieses Handbuch ist in verschiedenen Sprachen auf unserer

Website verfügbar: www.noctua.at/manuals

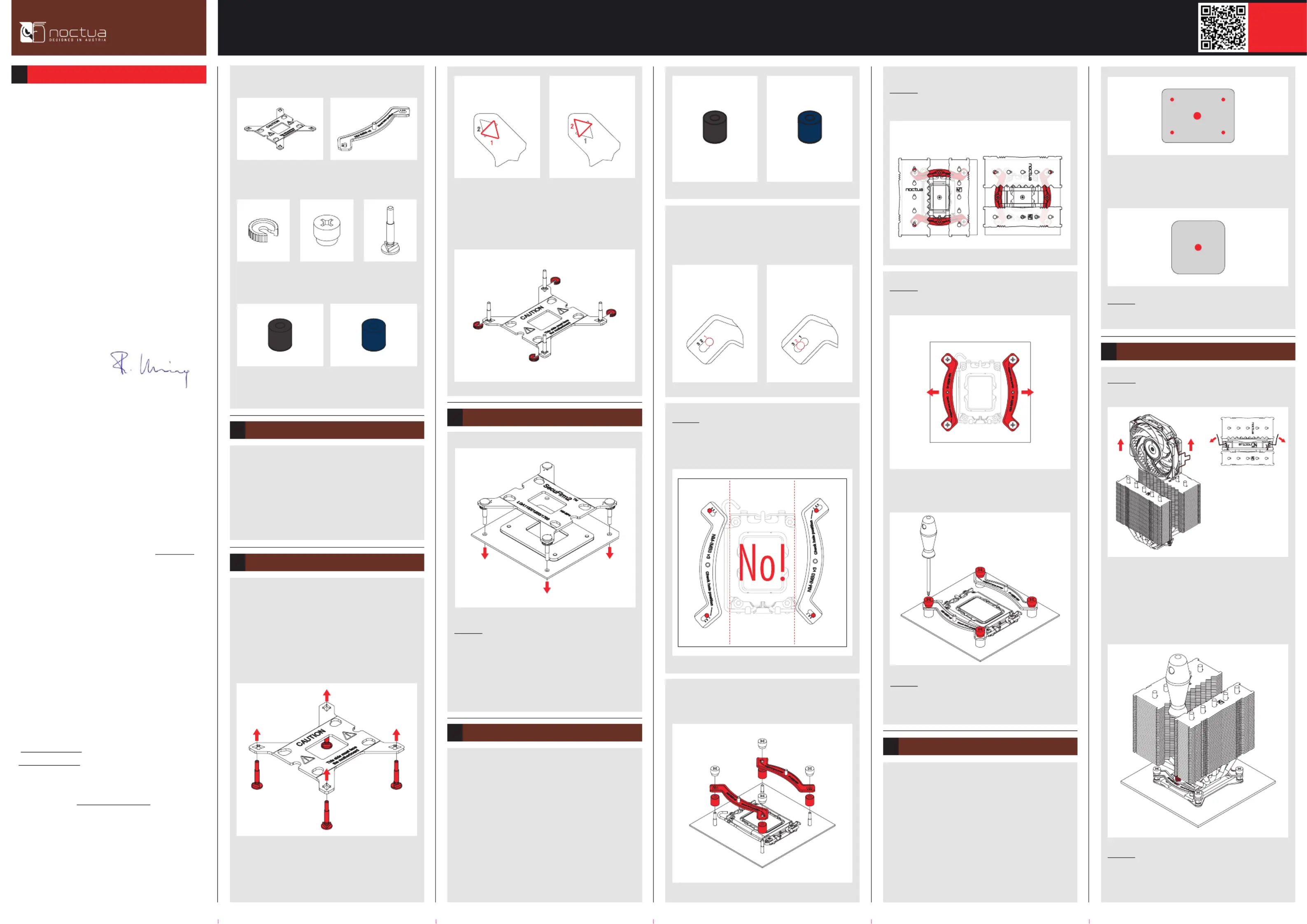

INSTALLATION MANUAL

LGA1700, LGA1200 & LGA115x!

Scan this code to

display multilingual

manuals on your

phone.

NOCTUA NH-D12L

MONTAGEANLEITUNG

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich für den Noctua NH-D12L

entschieden haben.

Der NH-D12L ist ein CPU-Kühler der 120mm-Klasse,

der aufgrund seiner besonders niedrigen Bauhöhe

eine einzigartige Kombination von hervorragender

Silent-Kühlleistung und ausgezeichneter Gehäuse-Kompatibilität

bietet.

Alles in allem ist der NH-D12L die perfekte Wahl, wenn

erstklassige Kühlleistung benötigt wird aber nicht ausreichend

Platz für den größeren NH-D12L vorhanden ist.

Viel Freude mit Ihrem NH-D12L!

Herzliche Grüße,

Roland Mossig, Noctua CEO

Produktspezifikationen
