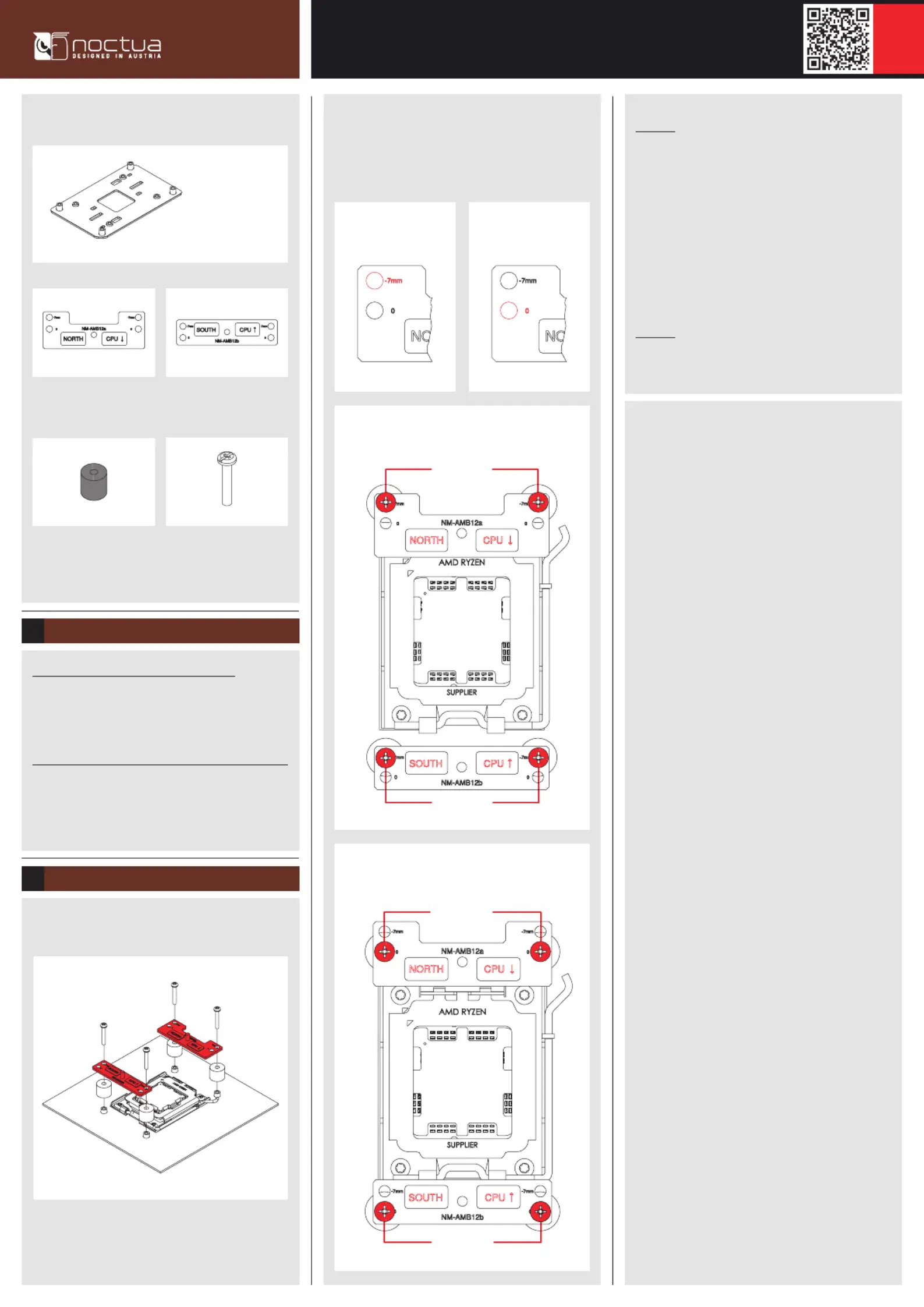

NOCTUA NM-AMB12
MONTAGEANLEITUNG
Scan this code to display
multilingual manuals on
your phone.
0
Standard position (no offset)
0
Offset position
-7mm
-7mm
Nachdem Sie die Offset-Montagebrücken mit der
Backplate verschraubt haben, tragen Sie die
Wärmeleitpaste auf und montieren Sie den Kühler auf den
Montagebrücken, wie in der mit dem Kühler gelieferten
Anleitung beschrieben.
Required mounting parts:
NM-AMB12a
Montagebrücke
NM-AMB12b
Montagebrücke
AMD Standard-Backplate
(Vorinstalliert auf dem Mainboard)
Achtung: Stellen Sie sicher, dass die Markierungen
“CPU
→
” in Richtung der CPU zeigen und dass die
NM-AMB12a Leiste Montagebrücke mit der Markierung
“NORTH” auf der nördlichen (oberen) Seite des Sockels
und die NM-AMB12b Montagebrücke Leiste mit der
Markierung “SOUTH” auf der südlichen (unteren) Seite des
Sockels.
Befestigen Sie die Offset-Leisten mit den Schrauben, die
im Lieferumfang des Kühlers enthalten sind.
Achtung: Ziehen Sie die Schrauben vorsichtig bis
zum Anschlag an, aber vermeiden Sie übermäßige
Krafteinwirkung (max. Drehmoment 0,6 Nm).
Offset position
Standard position
(no offset)
Bei anderen AM4-CPUs oder bei Kompatibilitätsproblemen
mit der Offset-Position (z.B. Abstand zu Kühlkörpern auf
dem Mainboard) wählen Sie bitte die Standardposition (0).
Wenn Ihr CPU-Kühler bereits installiert ist, schrauben
Sie ihn zuerst von den Original-Montagebrücken ab.
Schrauben Sie dann die Original-Montagebrücken von
der Backplate ab und entfernen Sie diese.
Wenn Ihr CPU-Kühler noch nicht installiert ist,
entfernen Sie zunächst das Kühlkörper-Haltemodul vom
Mainboard und setzen Sie die Kunststoff-Abstandshalter
auf die Gewinde der Mainboard-Backplate, wie in der
dem Kühler beiliegenden Anleitung beschrieben.
Wählen Sie für AM5 und Ryzen 5000/3000 CPUs der
AM4-Serie die Offset-Position -7mm, um eine optimale
Kontaktqualität und Leistung zu gewährleisten.
Installation der Montagebrücken
1
Montieren Sie die Offset-Montagebrücken wie unten
gezeigt:
Achtung
!
4x NM-APS4
graue Kunststoffhülsen
(nicht mitgeliefert)
4x NM-ALS1
langen Schrauben
(nicht mitgeliefert)
