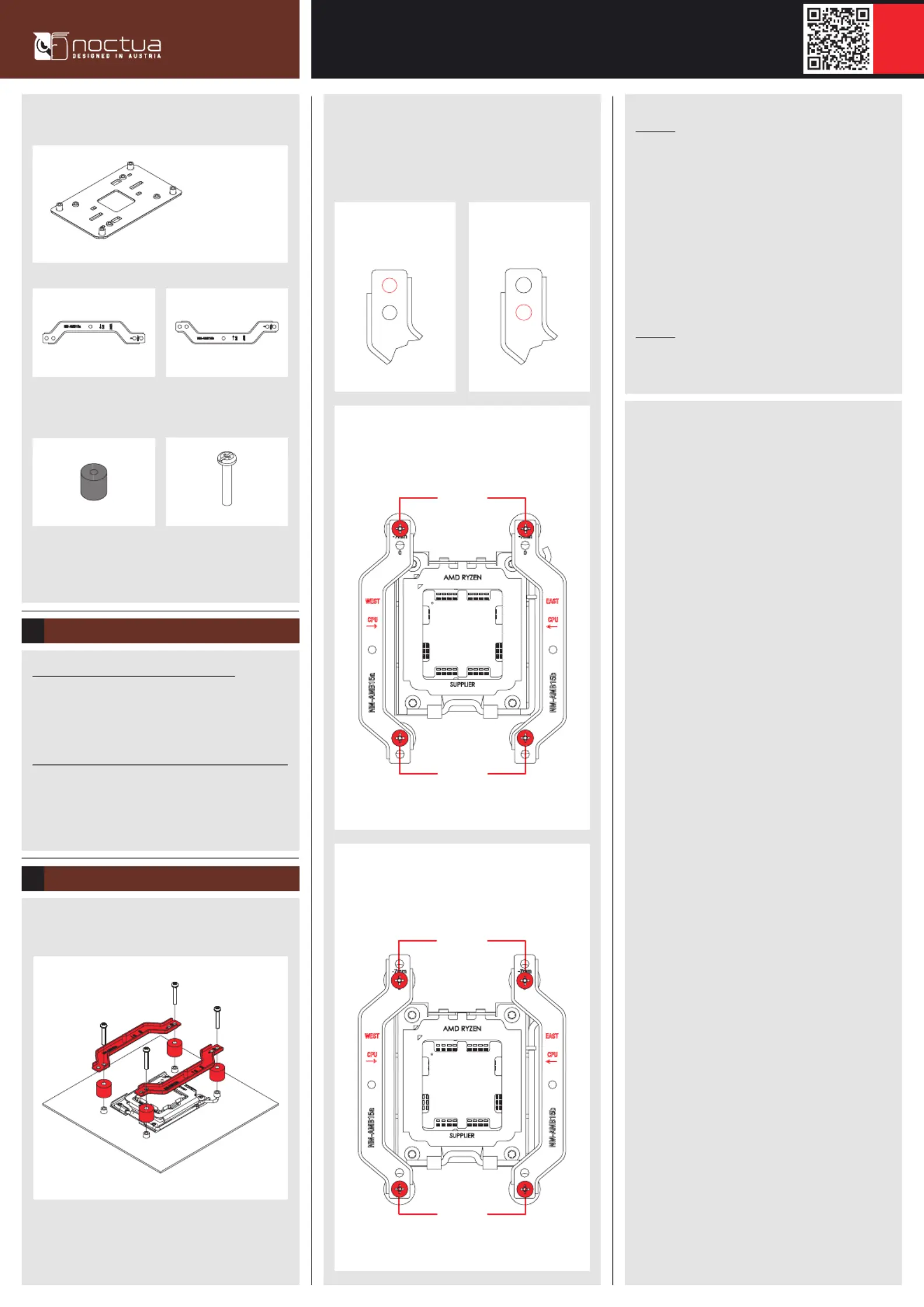

Wählen Sie für AM5 und Ryzen 5000/3000 CPUs der

AM4-Serie die Offset-Position -7mm, um eine optimale

Kontaktqualität und Leistung zu gewährleisten.

Installation der Montagebrücken

1

Achtung

!

NOCTUA NM-AMB15

MONTAGEANLEITUNG

Scan this code to display

multilingual manuals on

your phone.

Standard position (no offset)

Offset position

-7mm

Benötigte Montageteile:

NM-AMB15a

Montagebrücke

NM-AMB15b

Montagebrücke

4x NM-APS4

graue Kunststoffhülsen

(nicht mitgeliefert)

4x NM-ALS1

langen Schrauben

(nicht mitgeliefert)

AMD Standard-Backplate

(Vorinstalliert auf dem Mainboard)

Offset position

Standard position

(no offset)

Bei anderen AM4-CPUs oder bei Kompatibilitätsproblemen

mit der Offset-Position (z.B. Abstand zu Kühlkörpern auf

dem Mainboard) wählen Sie bitte die Standardposition (0).

0

-7mm

0

-7mm

-7mm

0

0

Wenn Ihr CPU-Kühler bereits installiert ist, schrauben

Sie ihn zuerst von den Original-Montagebrücken ab.

Schrauben Sie dann die Original-Montagebrücken von

der Backplate ab und entfernen Sie diese.

Wenn Ihr CPU-Kühler noch nicht installiert ist,

entfernen Sie zunächst das Kühlkörper-Haltemodul vom

Mainboard und setzen Sie die Kunststoff-Abstandshalter

auf die Gewinde der Mainboard-Backplate, wie in der

dem Kühler beiliegenden Anleitung beschrieben.

Montieren Sie die Offset-Montagebrücken wie unten

gezeigt:

Nachdem Sie die Offset-Montagebrücken mit der

Backplate verschraubt haben, tragen Sie die

Wärmeleitpaste auf und montieren Sie den Kühler auf den

Montagebrücken, wie in der mit dem Kühler gelieferten

Anleitung beschrieben.

Achtung: Stellen Sie sicher, dass die Markierungen

“CPU

→

” in Richtung der CPU zeigen und dass die

NM-AMB15a Montagebrücke Leiste mit der Markierung

“WEST” auf der westlichen (linken) Seite des Sockels

und die NM-AMB15b Montagebrücke Leiste mit der

Markierung “EAST” auf der östlichen (rechten) Seite des

Sockels installiert wird.

Befestigen Sie die Offset-Leisten mit den Schrauben, die

im Lieferumfang des Kühlers enthalten sind.

Achtung: Ziehen Sie die Schrauben vorsichtig bis

zum Anschlag an, aber vermeiden Sie übermäßige

Krafteinwirkung (max. Drehmoment 0,6 Nm).
