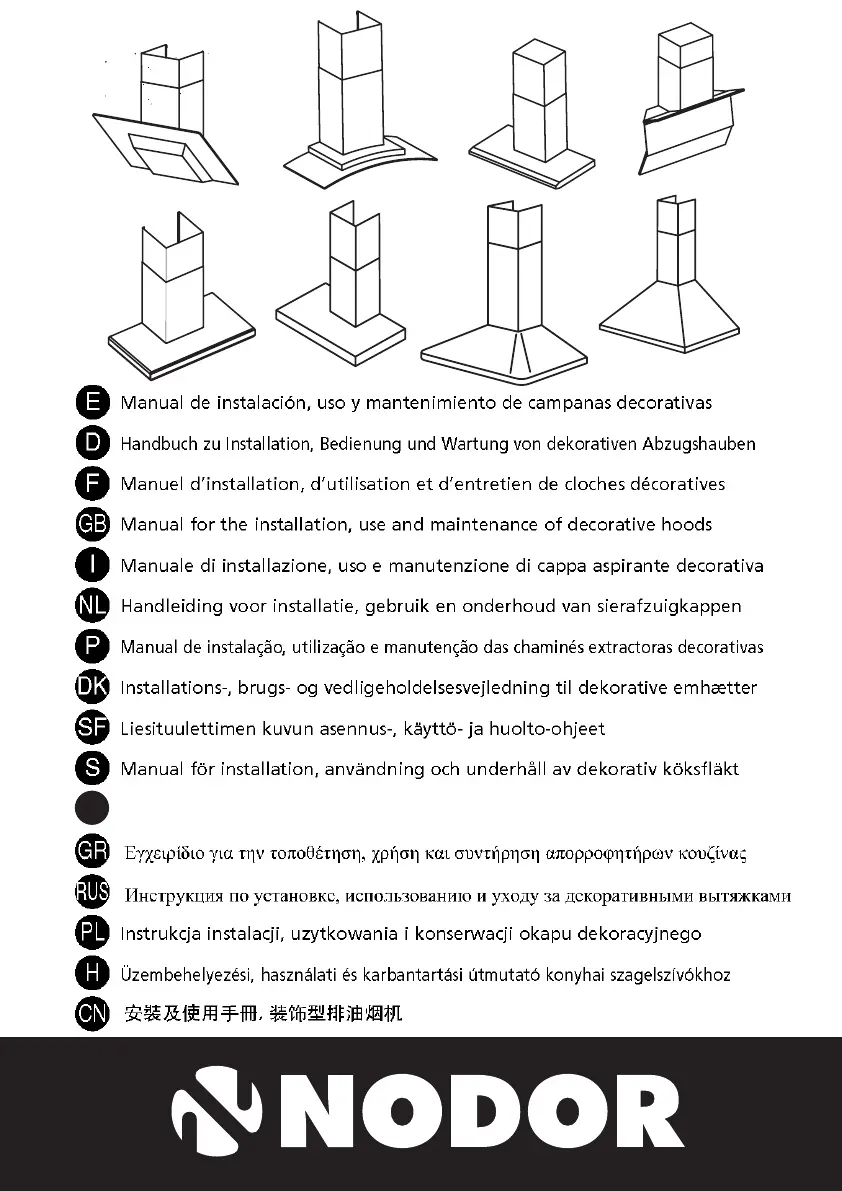

Nodor Scala 700 Bedienungsanleitung

Geehrte(r) Kunde(in), wir sind überzeugt davon, dass Sie mit dem Kauf unserer Abzugshaube die richtige Wahl getroffen haben und Sie mit dem Gerät zufrieden sein werden. Um einen ordnungsgemäßen Betrieb des Geräts zu garantieren, ist es notwendig, die vorlie-gende Bedienungsanleitung sorgfältig zu lesen. EINbAUANLEITUNG WARTUNG UND GEbRAUCH Vor Installation und Inbetriebnahme der Abzugshaube müssen Spannung (V) und Frequenz (Hz. ) überprüft werden. Diese Angaben befinden sich auf dem Typenschild und müssen mit den Spannungs- und Frequenzwerten des Installationsorts übereins-timmen. Das Typenschild mit den technischen Daten befindet sich im Inneren des Geräts. Für eine optimale Leistung des Dunstabzugs empfehlen wir den Einbau eines Rohrs mit einem Durchmesser von mindestens 120 mm. Wir empfehlen weiterhin, ein Rohr aus hartem PVC zu verwenden.

ELEKTROANSCHLUSS Das Kabel der Abzugshaube an eine gut zugängliche Steckdose oder eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite von mindestens 3 mm anschließen. Der Hersteller haftet nicht für Schäden, wenn nicht alle geltenden Sicherheitsvorschriften zur Gewährleistung eines korrekten und einwandfreien Betriebs der Elektrik eingehalten werden. Dieses Bedienungsfeld befindet sich auf der Vorderseite der Abzugshaube und umfasst:- 3 Schalter zur Funktionskontrolle des Motors (Position 1. , 2. und 3. Geschwindigkeit) (Ref. D)- Motorausschaltknopf (Ref. C)- Kontrolllampe für die Motorfunktion (Ref. A)- Schalter für die Beleuchtungslampe (Ref.

B)Dieses Bedienungsfeld befindet sich an der Vorderseite der Haube und besteht aus den folgenden Funktionen: - 3 Tasten zur Motorsteuerung (Position 1. , 2. und 3. Geschwindigkeit) (ref. D). - Kontrolllampe Beleuchtung (Ref. E). - Kontrolllampe Motor (Ref. G). - Taste für Lampe (Ref. F).  Um die Betriebsdauer der Haube zu programmie-ren, muss die Taste etwa zwei Sekunden gedrückt gehalten wer-den, bis das rote LED aufblinkt. Das Gerät läuft dann 15 Minuten. Nach Ablauf der 15 Minuten stoppt der Motor und das Licht geht aus, falls es an gewesen ist. Das Gerät kann während der 15 Minuten durch einmalige Betätigung der Zeittaste angehalten werden. Dieses Bedienungsfeld befindet sich auf der Vorderseite der Abzugshaube und umfasst:- Schalter für Beleuchtungslampe (Ref. K). - Ein- /Ausschaltknopf des Motors (Ref. L).

- Schalter für Geschwindigkeitsreduzierung des Motors (Ref. M). - Geschwindigkeitsanzeige für den Motor (Ref. N). - Schalter für Geschwindigkeitserhöhung des Motors (Ref. O). - Schalter für direkte Aktivierung des TURBO Modus des Motors (Ref. P). - Schalter für Zeiteinstellung des Motors (Ref. Q)Die Abzugshaube funktioniert 5 min mit der eingestellten Geschwindigkeit und jeweils 5 min mit jeder der niedrigeren Geschwindigkeiten bis zum kompletten Stillstand. Dieses Bedienungsfeld befindet sich auf der Vorderseite der Abzugshaube und umfasst:- 4 Schalter für die Funktionskontrolle des Motors (Position 1. , 2. und 3. Geschwindigkeit und Turbo) (Ref. R)- Schalter für Beleuchtungslampe.

Das Bedienfeld befindet sich an der unteren Seite der Haube und enthält die folgenden Funktionen: -Anzeige und Taste für Hinweis auf Filterreinigung (siehe T). Wird von Zeit zu Zeit als Hinweis darauf aktiviert, dass der Filter gereinigt werden sollte und kann mit einem Druck auf die Taste wieder deaktiviert werden. -Schalter für Zeiteinstellung des Motors (Ref. U )Die Abzugshaube funktioniert 5 min mit der eingestellten Geschwindigkeit und jeweils 5 min mit jeder der niedrigeren Geschwindigkeiten bis zum kompletten Stillstand. -Taste für Lampe (Ref. V). -Ein- /Ausschaltknopf des Motors (Ref. W). -3/4 Tasten zur Motorsteuerung (Position 1. , 2. , 3. , und 4. Geschwindigkeit) (ref. X). D.

Sobald die Haube in einer der drei vorgesehenen Geschwindigkeitsstufen in Betrieb genommen wird, setzt sich der elektrische Ausfahrmotor in Gang, durch den der vordere Haubenbereich zur Vergrößerung der Abzugsleistung nach vorne ausge-fahren wird. Beim Ausschalten der Haube kehrt der vordere Haubenbereich wieder in seine ursprüngliche Position zurück, wodurch der Platzbedarf des Geräts auf ein Minimum reduziert wird. WICHTIG:• Die Abzugshaube darf nicht an einen Schornstein, anEntlüftungsrohre oder Leitungen mit warmer Luft angeschlossen werden. Vor dem Anschluss der Haube an Leitungen müssen die geltenden örtlichen Verordnungen über Luftabzüge ins Freie konsultiert und die Genehmigung des Hausbesitzers/der Eigentümerversammlung eingeholt werden.

Stellen Sie sicher, dass ausreichende Belüftung garantiert ist, auch bei Verwendung der Haube zusammen mit einem anderen Gerät. • BeimBratenmitFettdiePfannenbzw. Töpfeniemalsunbeau-fsichtigt lassen. Das Öl könnte sich zu stark erhitzen bzw. entzün-den. Bei wieder verwendetem Fett besteht erhöhte Entzündungsgefahr. • DieAbzugshaubedarfnichtinRäumenverwendetwerden,indenen bereits andere Geräte installiert sind, die einen Abzug nach außen haben, sofern nicht für eine ausreichende Belüftung garantiert werden kann. • Um Brandgefahr vorzubeugen, müssen alle Hinweise zuGebrauch, Wartung und Reinigung der Fettfilter strikt befolgt werden. • Das Gerätkannbei einerelektrostatischenEntladung (ESD)vorübergehend aufhören zu funktionieren. Stellen Sie das Gerät aus (OFF) und wieder an (ON) und es arbeitet wieder korrekt. Es besteht dabei keinerlei Gefahr.

• Bei einer Beschädigung des Netzkabel muss dieses durcheinen geprüften Techniker oder einen autorisierten Vertreter aus-getauscht werden. • UnterderAbzugshaubedarfnichtflambiertwerden• Das gerät muß so montiert wer den, daß der Netzsteckerjederzeit erreichbar ist. • DieHaubemußmiteinemMindestabstandvon65cmvomHeragebracht. • Achtung. WarnhinweiszumAbluftbetrieb imAnweisungsblattbeachten. • Bei gleichzeitigem betrieb der Dunstabzugshaube imAbluftbetrieb und Feuerstätten darf im Aufstellraum der Unterdruck nicht größer als 4 Pa (4x10-5 bar) sein. • Unter bestimmten, elektrische Störungen hervorrufendenmeteorologischen Bedingungen ist es möglich, dass das Gerät vorübergehend seinen Betrieb einstellt.

In diesen Fällen muss das Gerät kurz aus und dann wieder eingeschaltet werden (OFF und ON), worauf es sich erneut mit voller Betriebssicherheit in Gang setzt. • DiesesGerätdarfnichtvonPersonen(oderKindern)mitein-geschränkten körperlichen, sensoriellen oder geistigen Fähigkeiten bzw. mit mangelnden Kenntnissen und unzureichen-der Erfahrung bedient werden, es sei denn, es geschieht dies unter der Aufsicht oder nach entsprechender Vertrautmachung mit dem Gerät durch die für deren Sicherheit verantwortliche Person. • KinderunterAufsichthalten,damitsienichtamGerätherums-pielen. • Die Abluft darf nicht über Kanäle geführt werden, die zurAbleitung von Rauch aus mit Gas oder anderen Brennstoffen betriebenen Geräten dienen. (Gilt nicht für Geräte, bei denen die Luft ausschließlich im Raum selbst abgegeben wird.

)• Kommt die Abzugshaube gleichzeitig mit anderen nicht mitStrom gespeisten Geräten zum Einsatz, darf der Luftaustritt nicht über 4 Pa (4x10-5 bar) liegen• AbzugshaubenichtinRäumenzumEinsatzbringen,indenenbei unzureichender Belüftung bereits andere Geräte mit Abluft nach außen arbeiten. • DieseAbzugshaubedarfnurüberElektrooderGasherdenmitmaximal 4 Kochstellen zum Einsatz kommen. • Bei einem Einbau der Abzugshaube über einem Gasherdmuss der Abstand zwischen der Auflage der Kochstellen und dem unteren Bereich der Abzugshaube mindestens 65 cm betragen. Sofern die Hinweise zum Einbau des Gasherds diesbezüglich einen größeren Abstand vorschreiben, ist diesen Angaben Rechnung zu tragen.

• Bei einemEinbau derAbzugshaube übereinemElektroherdergibt sich der Mindestabstand zwischen der Auflage der Kochstellen und dem unteren Bereich der Abzugshaube aus der entsprechenden Montageschablone. • Den Auflagen zur korrekten Entlüftung ist unter allenUmständen Rechnung zu tragen. WARTUNG- Reinigung. Vor jeder Reinigungs- oder Wartungsoperation immer darauf achten, dass das Gerät vom Stromnetz getrennt ist und der Hauptschalter auf Position AUS steht. Das Äußere der Haube mit einem nicht ätzenden flüssigen Mittel reinigen und keine scheuernden Mittel verwenden. - Auswechseln der Lampe. Vor dem Austauschen der Lampe darauf achten, dass das Gerät nicht ans Stromnetz angeschlossen ist. Fettfilter herausnehmen und die Lampe gegen eine Lampe austauschen, die den Anforderungen der Technischen Merkmale entspricht. Filter wie-der einsetzen. - Reinigung des Fettfilters.

In Abhängigkeit von der Verwendungshäufigkeit aber mindestens einmal pro Monat müssen die Fettfilter ausgebaut und in der Spülmaschine oder von Hand in warmem Wasser mit Spülmittel gewaschen werden.

Bei Reinigung in der Spülmaschine wird empfohlen, die Filter senkrecht zu stellen, damit sich keine Essensreste auf ihnen absetzen. Nach der Reinigung sorgfältig abtrocknen und wieder in die alte Position einsetzen. Die Aktivkohlefilter müssen regelmäßig ausgewechselt werden, damit sie korrekt funktionieren können, und zwar mindestens alle drei Monate (je nachdem wie oft die Abzugshaube benutzt wird).     HALOGENLAMPEN Halogenlampen können gegen Lampen mit Aluminiumreflektor ausgetauscht werden, aber auf keinen Fall gegen Kaltlichtspiegellampen, die zu einer unnötigen Erwärmung des Lampenhalters führen. DER HERSTELLER LEHNT JEGLICHE HAFTUNG AB IN FÄLLEN, IN DENEN DIE HIER BESCHRIEBENEN ANWEISUNGEN ZU INSTALLATION, WARTUNG UND GEBRAUCH DER ABZUGSHAUBE NICHT BEFOLGT WERDEN.
