DE 9ALLGEMEINE INFORMATIONENAllgemeinDiese Montageanleitung enthält wichtige Informationen, um Novy Ventilatoren sicher und sachgerecht zu montieren, zu transportieren, in Betrieb zu nehmen, zu warten und zu demontieren. Das Gerät wurde gemäß den allgemein anerkannten Regeln der Technik hergestellt. Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie die folgenden Sicherheits- und Warnhinweise in dieser Anleitungnicht beachten. Die Produkte dürfen nur in Betrieb genommen werden, wenn zuvor die Montageanleitung sowie die Sicherheitsvorschriften gelesen und verstanden wurden. Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist. Geben Sie das Gerät an Dritte stetszusammen mit der Montageanleitung weiter. Novy Ventilatoren unterliegen einer ständigen Qualitätskontrolle und entsprechen den geltenden Vorschriften zum Zeitpunkt der Auslieferung.

Da die Produkte ständig weiterentwickelt werden, behalten wir uns das Recht vor, jederzeit und ohne vorherige Ankündigung, Änderungen an den Produkten vorzunehmen. Wir übernehmen keine Gewähr für die Richtigkeit oder Vollständigkeit dieser Montageanleitung. Die Gewährleistung gilt ausschließlich für die ausgelieferte Konfiguration. Wir schließen Garantie, Gewährleistungsund Haftungsansprüche bei Personen- und Sachschäden durch fehlerhafter Montage, bestimmungswidriger Verwendung und/oder unsachgemäßer Handhabung aus. SicherheitshinweiseNovy Ventilatoren sind im Sinne der EU-Maschinenrichtlinie 2006/42/EG eine Komponente (Teilmaschine). Das Gerät ist keine verwendungsfertige Maschine im Sinne der EU-Maschinenrichtlinie. Es ist ausschließlich dazu bestimmt, in Maschinen bzw. lufttechnische Geräte und Anlagen eingebaut oder mit anderen Komponenten zu einer Maschine bzw.

Das Gerät darf erst in Betrieb genommen werden, wenn es in die Maschine / die Anlage, für die es bestimmt ist, eingebaut ist und diese die Anforderungen der EU-Maschinenrichtlinie vollständig erfüllt. Verwenden Sie Novy Ventilatoren nur in technisch einwandfreiem Zustand. Prüfen Sie das Produkt auf offensichtliche Mängel, wie beispielsweise Risse im Gehäuse oder fehlende Nieten, Schrauben, Abdeckkappen oder sonstige anwendungsrelevante Mängel. Verwenden Sie das Produkt ausschließlich in dem Leistungsbereich, welcher in den technischen Daten sowie auf dem Typenschild angegeben ist. Berührungs-, Ansaugschutz und Sicherheitsabstände sind gemäß DIN EN 294 und DIN 24167-1 vorzusehen. (Durch Schutzgitter oder ausreichend lange Rohrleitungen. ) Allgemein vorgeschriebene elektrische und mechanische Schutzeinrichtungen sind bauseits vorzusehen.

Der elektrische Anschluss sowie Reparaturen dürfen nur von Elektrofachkräften vorgenommen werden. Bei sämtlichen Installations- und Wartungsarbeiten muss der Stromkreis unterbrochen werden. Die Bedienung des Gerätes durch Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten, darf nur unter Aufsicht oder nach Anleitung von verantwortlichen Personen erfolgen. Kinder sind von dem Gerät fernzuhalten. Transport und LagerungTransport und Lagerung sind nur von Fachpersonal unter Beachtung der Montageanleitung und der gültigen Vorschriften auszuführen. Die Lieferung laut Lieferschein ist auf Richtigkeit, Vollständigkeit und Schäden zu überprüfen. Fehlmengen oder Transportschäden sind schriftlich vom Transporteur bestätigen zu lassen. Bei Nichteinhaltung erlischt die Haftung.

Der Transport ist mit geeigneten Hebemitteln in der Originalverpackung oder an den ausgewiesenen Transportvorrichtungen durchzuführen. Beschädigung und Verwindung des Gehäuses ist zu vermeiden. Die Lagerung muss trocken und witterungsgeschützt in der Originalverpackung erfolgen.

Lagertemperatur zwischen –10°C und +40°C. Starke Temperaturschwankungen sind zu vermeiden. Bei Langzeitlagerung von über einem Jahr, ist die Leichtgängigkeit der Laufräder von Hand zu überprüfen. MontageMontagearbeiten dürfen nur von Fachpersonal unter Beachtung der Montageanleitung und den gültigen Vorschriften und Normen ausgeführt werden. Die oben genannten Sicherheitshinweise sind einzuhalten. Trennen Sie immer das Gerät allpolig vom Netz, bevor Sie das Produkt montieren bzw. Stecker anschließen oder ziehen. Installationsseitig ist eine Abschaltvorrichtung mit mindestens 3,0 mm Kontaktöffnungsweite vorzusehen. Sichern Sie das Gerät gegen Wiedereinschalten. Die Auflagefläche für den Ventilator muß horizontal und ebensein. Die zulässige Dachlast ist zu beachten. Zwischen dem Dachventilator und dem bauseits bereitgestellten Sockel ist für eine ausreichende Abdichtung zu sorgen.

Wir empfehlen zur Montage gepolsterte Verbindungsmanschetten, welche die Geräuschübertragung auf das Kanalsystem stark vermindern. Verlegen Sie die Kabel und Leitungen so, dass diese nicht beschädigt werden und niemand darüber stolpern kann. Nach dem Einbau dürfen keine bewegliche Teile mehr zugänglich sein. Die Elektroanschlüsse am Gerät sind gemäß dem Schaltbild anzuschließen. Stellen Sie vor der Inbetriebnahme sicher, dass alle Dichtungen und Verschlüsse der Steckverbindungen korrekt eingebaut und unbeschädigt sind, um zu verhindern, dass Flüssigkeiten undFremdkörper in das Produkt eindringen können. Hinweisschilder dürfen nicht verändert oder entfernt werden. Betreiben Sie den Ventilator immer in der richtigen Luftströmungsrichtung (s. Markierung auf dem Gerät). Der Einbau ist zur Wartung und Reinigung gut zugänglich und mit geringem Aufwand ausbaubar auszuführen.

DE 101234567Die maximale Umgebungstemperatur auf dem Typenschild ist zu beachten. Überprüfen Sie ob die Anschlussspannung den Angaben auf dem Typenschild entspricht. Bei Betrieb des Produkts an einer Dunstabzugshaube: Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein. Es muss für ausreichende Belüftung des Raumes gesorgt werden, wenn die Dunstabzugshaube gleichzeitig mit Geräten betrieben wird,die Gas oder andere Brennstoffe verbrennen. WartungNovy Ventilatoren sind mit Ausnahme von empfohlenen Reinigungsintervallen wartungsfrei. Stellen Sie sicher, dass keine Leitungsverbindungen, Anschlüsse und Bauteile gelöst werden, solange das Gerät nicht allpolig vom Netz getrennt ist. Sichern Sie die Anlage gegen Wiedereinschalten.

Es dürfen keine einzelnen Bauteile gegeneinander ausgetauscht werden. D. h. dass z. B. die für ein Produkt vorgesehenen Bauteile nicht für andere Produkte verwendet werden dürfen. Staubhaltige Luft ergibt mit der Zeit Ablagerungen im Laufrad und Gehäuse. Dies führt zu Leistungsreduzierung und Unwucht des Ventilators und so zu einer Verringerung der Lebensdauer. Laufrad mit Pinsel / Bürste / Tuch reinigen. Achtung. Auswucht nicht entfernen oder verschieben. Innenraum keinesfalls mit Wasser oder gar Hochdruckreiniger reinigen. EntsorgungDas achtlose Entsorgen des Gerätes kann zu Umweltverschmutzungen führen. Entsorgen Sie das Gerät daher nach den nationalen Bestimmungen Ihres Landes. INSTALLATIONFolgen Sie die Montagezeichnungen auf Seite 2. Bohren Sie ein Loch mit einem Durchmesser von Ø 180 mm in das Dach.

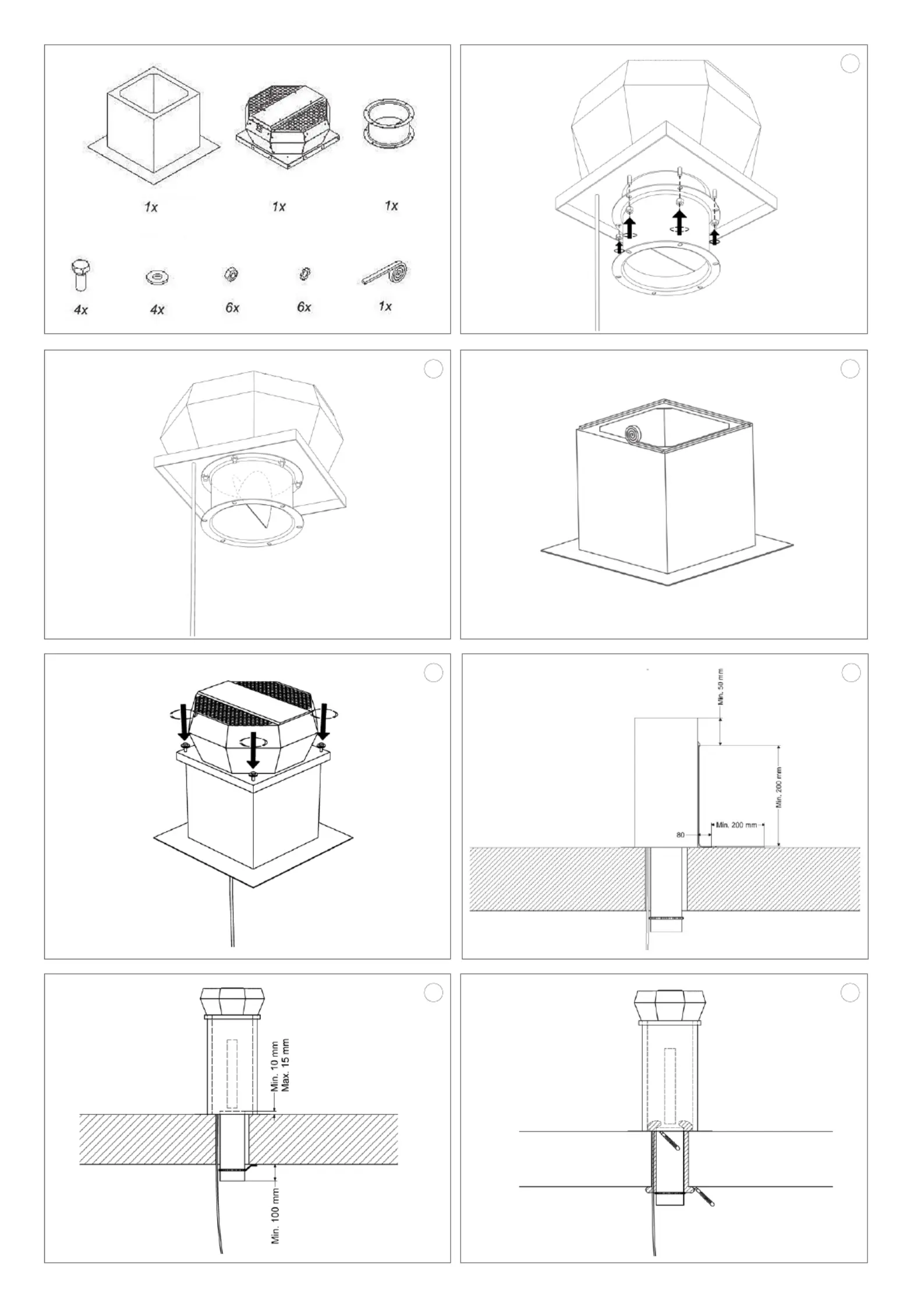

Bohren Sie dabei von oben nach unten, um Beschädigungen der Dachbedeckung zu vermeiden. Montieren Sie das Rückschlagventil mit 6 Muttern und Zahnscheiben (am Ventil) auf den Motor. Stellen Sie sicher, dass das Rückschlagventil in die richtige Richtung positioniert wird, damit es im Betrieb öffnet.

Fügen Sie das Dichtungsband auf dem Flachdach Aufstand. - Befestigen Sie den Motor auf dem Flachdachaufsatz mit Schrauben und Unterlegscheiben. Achten Sie darauf, dass das Kabel mit dem Stecker durch den Flachdachaufsatz gesteckt wird. - Der Schraubenkopf muss auf der metallischen Seite der Unterlegscheibe aufliegen. - Die Gummischicht der Unterlegscheibe muss auf dem Motor aufliegen. Den Dachaufsatz mit dem Rückschlagventil und dem Motor auf das Dach setzen. Das Stromkabel führen Sie durchdie runde Öffnung von Ø 180 mm im Dach. Dichten Sie den Dachanschluss ab (lassen Sie dies von einer qualifizierten Dachdeckerfirma durchführen). - Positionieren Sie ein Abluftrohr mit einem Durchmesser von 150 mm in die Öffnung im Dach. - Das Rohr muss mindestens 10 mm und max. 15 mm über die Dachfläche hinausragen.

Lassen Sie das Rohr an der Unterseite mindestens 100 mm überstehen, sodass das Rohr hier mithilfe einer Befestigungsklemme positioniert und fixiert werden kann. - Füllen Sie den Freiraum zwischen dem Rohr und der Öffnung im Dach mit PUR-Schaum. Achtung, dies muss vollkommen luftdicht sein. - Entfernen Sie den überschüssigen PUR-Schaum, vor allem an der Oberseite, damit der Luftdurchlass nicht behindert wird. - Verbinden Sie den Abluftkanal mit der Dunstabzugshaube. Kanäle sind bei Novy erhältlich. - Verbinden Sie die beiden elektrischen Anschlüsse miteinander (motorbetriebene Dunstabzugshaube). Bei Wartungsarbeiten den Motor stets spannungsfrei schalten, indem die beiden Anschlüsse voneinander getrennt werden bzw. der Schalter am Motor auf 0 gesetzt und verriegelt wird. INSTALLATION DES ABLUFTKANALSDie Abluftleitung der Dunstabzugshaube muss korrekt gelöst werden.

DE 11• Verwenden Sie glatte, nicht brennbare Rohre, deren Innendurchmesser dem Außendurchmesser des Abluftstutzens der Dunstabzugshaube entspricht. Verwenden Sie keine Kunststoffspiralschlüche!• Reduzieren Sie nicht den Durchmesser des Abluftkanals.• Installieren Sie den Kanal so kurz wie möglich und führen Sie die Abluft mit möglichst wenig Kurven nach außen.• Vermeiden Sie rechtwinklige Kurven. Nutzen Sie abgerundete Kurven, damit die Luftströmung möglichst wenig be-hindert wird.• Flachkanal: benutzen Sie einen Kanal der mind.

180 x 95 mm groß ist.• Bei Ableitung über eine Hohlwand durch die Außenfassade ist darauf zu achten, dass der Abluftkanal die Hohlwand vollständig überbrückt und mit leichtem Abwärtsgefälle nach außen verlegt wird.• Benutzen Sie eine Schlauchklemme und ein Aluminium-Klebeband zur Herstellung von luftdichten Verbindungen.• Schließen Sie niemals an einen noch aktiven Schornstein an!• Sorgen Sie für ausreichende Zuluft. Die Zuführung von Frischluft kann erfolgen, indem man ein Fenster auf Schräg stellt oder eine Außentür etwas öffnet.Achtung: Vergiftungsgefahr! Gemäß der aktuellen Feuerungsverordnung (§4 Abs. 2 FeuVO) dürfen eine raumluftabhängige Feuerstätte (Holz-, Kohleofen, Gastherme, etc.) und ein Abluft-Dunstabzugshaube nur dann gleichzeitig betrieben werden, wenn ein Druckausgleich ausschließlich durch Frischluftzufuhr gewährleistet ist.

Grund dafür ist, dass bei einem Verbrennungsvorgang in geschlossenen Räumen ein Unterdruck entstehen kann, wenn ein Abluftsystem aktiviert ist, d.h. der Abluftventilator zieht aus der Feuerstätte die gefährlichen Gase, wie z.B. Kohlenmonoxid, die lebensbedrohlich auf den Menschen wirken können. Sprechen Sie daher unbedingt mit Ihrem Schornsteinfeger, ob er eine Zwangszuluft, z. B. in der Form eines Fensterkontaktschalters, vorschreibt. Nehmen Sie die Anlage sonst nicht in Betrieb! Änderungen und Druckfehler vorbehalten, August 2016
