Oranier Signa 75 W Bedienungsanleitung

Oranier Dunstabzugshaube Signa 75 W

Lies die bedienungsanleitung für Oranier Signa 75 W (28 Seiten) kostenlos online; sie gehört zur Kategorie Dunstabzugshaube. Dieses Handbuch wurde von 2 Personen als hilfreich bewertet und erhielt im Schnitt 3.6 Sterne aus 1.5 Bewertungen. Hast du eine Frage zu Oranier Signa 75 W oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Download PDF

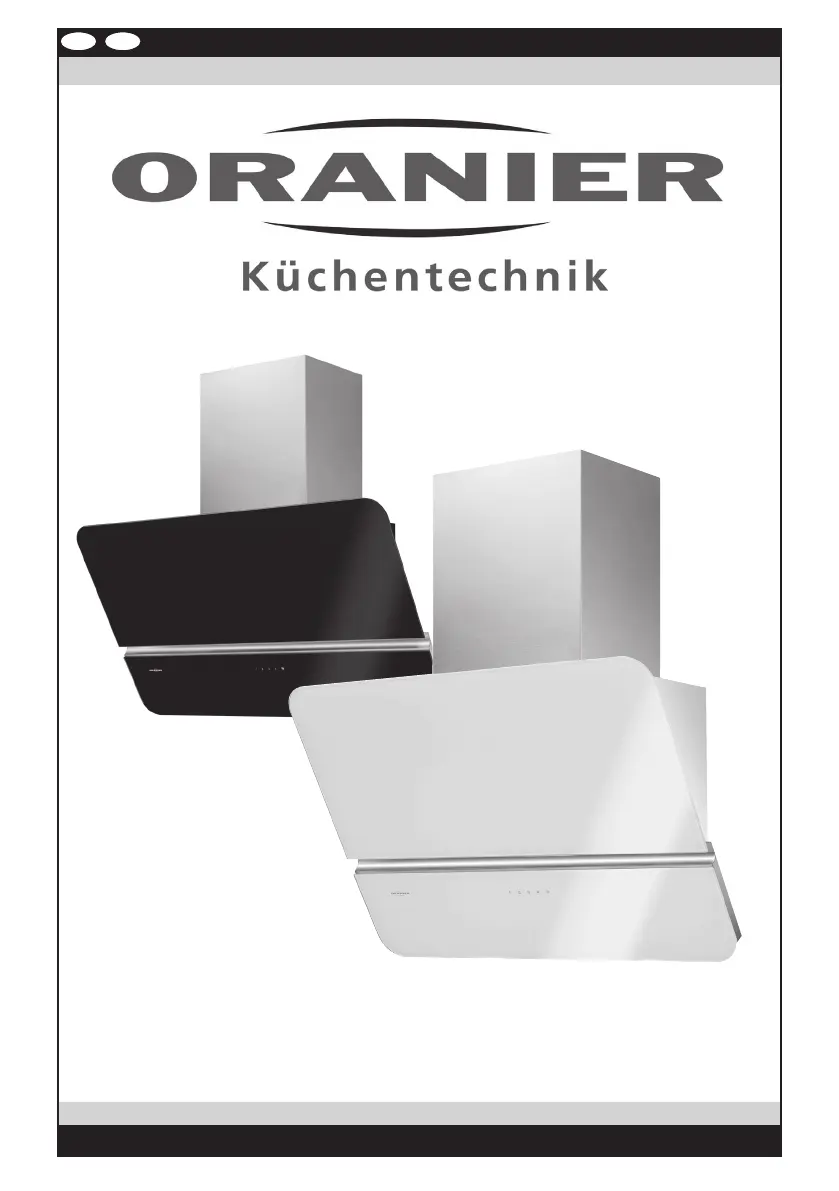

Seite 1/28

ATD

4051543063140 / 4051543063171 / 4051543063157 / 4051543063188 / 4051543063164 / 4051543063195

8623 60 · 8624 60 · 8623 75 · 8624 75 · 8623 90 · 8624 90 · 1046

Bedienungs- und Installationsanleitung

Kopffrei-Wandhaube

Signa 60 S

Signa 60 W

Signa 75 S

Signa 75 W

Signa 90 S

Signa 90 W

Signa S

Signa W

ATD

Inhaltsverzeichnis

Sicherheitshinweise 3

Ihr Gerät im Überblick 4

Bedienung der Haube 5

Bedieneinheit 5

Beleuchtung ein- / ausschalten 5

Welche Leistungsstufe soll gewählt werden? 5

Gerätemotor ein-/ausschalten 5

Leistungsregelung 5

Nachlaufautomatik 5

Wartung, Reinigung und Pflege 6

Wartungsintervalle 6

Reinigung der Haube 6

Metallfettfilter reinigen 7

Aktivkohlefilter austauschen

(nur Umluftbetrieb) 8

LED-Leuchtmittel

austauschen 8

Im Falle einer Störung 9

Kundendienst 10

Montage der Haube 10

Abluft- oder Umluftbetrieb? 10

Hinweise zu baulichen Voraussetzungen 11

Elektroanschluss 11

Wichtige Hinweise 11

Übersicht Lieferumfang 12

Wandmontage 13

Montageskizze 14

Luftschlauch montieren 15

Netzanschluss herstellen 15

Schachtmontage 16

Inbetriebnahme 16

Hinweise zur Verringerung

der Umwelteinflüsse 17

Technische Daten 17

Produktdatenblätter nach EU-Verordnung

65/2014 und 66/2014 18

Abmessungen 21

Dunstabzugshauben im Abluftbetrieb -

Tipps und Tricks 22

Dunstabzugshauben im Umluftbetrieb -

Tipps und Tricks 25

Hinweise zur Entsorgung 26

ORANIER-Werksgarantie 27

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein ORANIER-Haus-

haltsgerät entschieden haben!

ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte

und zuverlässige Technik, Funktionalität und anspre-

chendes Design.

Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle

einmal etwas zu beanstanden haben, so wenden Sie

sich bitte an unseren zentralen Kundendienst, hier wird

man Ihnen gerne behilflich sein:

Kundendienst-Anforderung

eMail service-kt@oranier.com

Telefon 0 2771 / 2630-355

Telefax 0 2771 / 2630-359

Ersatzteil-Anforderung

eMail ersatzteil-kt@oranier.com

Telefon 0 2771 / 2630-355

Telefax 0 2771 / 2630-359

Alle Dienste sind erreichbar

Mo - Do 8.00 - 17.00 Uhr

Fr 8.00 - 15.00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche

bitte per eMail oder Telefax mit.

Ländervertretungen:

Österreich

ORANIER

Niederlassung Österreich

Blütenstraße 15/4

A-4040 Linz

eMail service-kt@oranier.com

Telefon +43(0) 7 32 66 01 88 70

Telefax +43(0) 7 32 66 01 88 80

CE-Konformitätserklärung

Diese Gerät ist nur für die Verwendung zum privaten

Gebrauch geeignet. Jegliche andere Verwendung des

Gerätes ist unzulässig.

Die in diesem Benutzerhandbuch verwendeten

Darstellungen sind schematisch und modellabhängig.

Produktspezifikationen

Marke:	Oranier
Kategorie:	Dunstabzugshaube
Modell:	Signa 75 W
Breite:	748 mm
Tiefe:	410 mm
Produktfarbe:	Weiß
Steuerung:	Berührung
Höhe (min):	890 mm
Höhe (max):	1150 mm
AC Eingangsspannung:	230 V
AC Eingangsfrequenz:	50 Hz
Eingebautes Display:	Nein
Typ:	Wandmontiert
Kabellänge:	1 m
Gehäusematerial:	Glass, Stainless steel
Energieeffizienzskala:	A+++ bis D
Anschlusswert:	280.6 W
Stromstärke:	1.2 A
Montageset:	Ja
Jährlicher Energieverbrauch:	66 kWh
Geräuschpegel:	61 dB
Maximale Absaugleistung:	740 m³/h
Motorleistung:	275 W
Anzahl Geschwindigkeiten:	3
Waschbarer Filter:	Ja
Anzahl an Lampen:	2 Glühbirne(n)
Stromverbrauch (aus):	0.36 W
Lichtintensität:	353 Lux
Lampenleistung:	2.8 W
Anzahl Filter:	2 Stück(e)
Absaugart:	Abluft/Umluft
Leuchtmitteltyp:	LED
Fettfiltertyp:	Metall
Fluiddynamische Effizienzklasse:	B
Beleuchtungs-Effizienzklasse:	A
Ölfilter-Effizienzklasse:	C
Geräuschpegel (langsame Geschwindigkeit):	48 dB
Durchmesser Auspuffanschluss:	150 mm
Ablüftungsort:	Hinten
Intensivgeschwindigkeit:	Ja
Geschirrspülerfilter:	Ja
Luftschallemission (hohe Drehzahl):	68 dB
Mindestabstand vom elektrischen Kochfeld:	650 mm
Mindestabstand vom Gas-Kochfeld:	750 mm
Höhe ohne Abzug:	472 mm
Motor enthalten:	Ja
Farbtemperatur:	3000 K
Druck (Pa):	419
