Seite 1/3

www.orno.pl

ORNO-LOGISTIC Sp. z o.o.

ul. -141 Gliwice, POLAND Rolników 437, 44

tel. (+48) 32 43 43 110

NIP: 6351831853, REGON: 243244254

Model: - - - - (GS) OR GM 9038, OR GM 9038

PL| Gniazdo meblowe wpuszczane w blat z elektrycznym otwieraniem

EN| Recessed furniture socket with opening mechanism

DE| Versenkbare Möbelsteckdose mit Öffnungsmechanismus

PL| Wskazówki dotyczące bezpiecznego użytkowania

Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie

się ze sprzedawcą urządzenia. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia. Dokonywanie samodzielnych napraw i modykacji

skutkuje utratą gwarancji.

Z uwagi na fakt, że dane techniczne podlegają ciągłym modyfikacjom, Producent zastrzega sobie prawo do dokonywania zmian dotyczących charakterystyki wyrobu oraz wprowadzania innych rozwiązań

konstrukcyjnych niepogarszających parametrów i walorów użytkowych produktu. Dodatkowe informacje na temat produktów marki ORNO dostępne są na: www.orno.pl. Orno-Logistic Sp. z o.o. nie ponosi

odpowiedzialności za skutki wynikające z nieprzestrzegania zaleceń niniejszej instrukcji. Firma Orno-Logistic Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w instrukcji - aktualna wersja do

pobrania ze strony support.orno.pl. Wszelkie prawa do tłumaczenia/interpretowania oraz prawa autorskie niniejszej instrukcji są zastrzeżone.

1. Wszelkie czynności wykonuj przy odłączonym zasilaniu.

2. Nie zanurzaj urządzenia w wodzie i innych płynach.

3. Nie obsługuj urządzenia gdy uszkodzona jest obudowa lub kabel.

4. Nie dokonuj samodzielnych napraw.

5. Nie używaj urządzenia niezgodnie z jego przeznaczeniem.

6 Trzymaj z dala od dzieci. .

7 . . Unikaj kontaktu z wodą oraz innymi przewodnikami elektrycznymi (np. metale)

8. Przed rozpoczęciem montażu należy odłączyć zasilanie sieciowe 230VAC. Prace montażowe mogą wykonywać wyłącznie wyspecjalizowani elektrycy z uprawnieniami zgodnie z miejscowymi przepisami

bezpieczeństwa. Przed podłączeniem wtyczki do gniazda sieciowego należy upewnić się, że parametry sieci są zgodne z danymi te kabla natychmiast należy go chnicznymi. W przypadku uszkodzenia

odłączyć od gniazda zasilającego w sposób bezpieczny dla użytkownika. Nie wolno użytkować urządzenie z uszkodzonym kablem. Kabel uszkodzony musi zostać wymieniony przez osobę z odpowiednimi

uprawnieniami.

9. Klasa ochrony I.

10. Do użytku wewnątrz pomieszczeń.

11 . Wyrób zgodny z CE.

12 . Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności

w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego możemy odzyskać surowce takie jak miedź, cyna, szkło, żelazo

i inne. Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami.

Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki

w celu właściwego jego przetworzenia. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego można znaleźć w punkcie informacyjnym sklepu oraz w urzędzie miasta/gminy.

Odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia!

EN| Directions for safety use

Before connecting and using the device, read this Operating Manual and keep it for future reference. In case something written herein is unclear, please contact the seller. The manufacturer is not

responsible for any damage that can result from improper device installation or operation. Any repair or modication carried out by yourselves results in loss of guarantee.

In view of the fact that the technical data are subject to continuous modications, the manufacturer reserves a right to make changes to the product characteristics and to introduce dierent constructional

solutions without deterioration of the product parameters or functional quality.

Additional information about ORNO products are available at www.orno.pl. Orno-Logistic Sp. z o.o. holds no responsibility for the results of non-compliance with the provisions of the present Manual. Orno

Logistic Sp. z o.o. reserves the right to make changes to the Manua - the latest version of the Manual can be downloaded from support.orno.pl. Any translation/interpretation rights and copyright in relation l

to this Manual are reserved.

1. Disconnect power supply before any activities on the product.

2. Do not immerse the device in water or other uids.

3. Do not operate the device when its housing or wire is damaged.

4. Do not open the device and do not repair it by yourselves.

5. Do not use the device contrary to its original purpose.

6 Keep out of reach of children. .

7 Avoid contact with water and other electric conductors (e.g. metals). .

8 Before connecting the plug to the mains socket, make sure that the network parameters comply with the technical data. In the event of damage to the cable, immediately disconnect it from the power .

outlet in a manner that is safe for the user. Do not use the device with a damaged cable. The damaged cable must be replaced.

9. Protection class I.

10. Suitable for indoor use only.

11 Product compliant with CE standards..

12. Every household is a user of electrical and electronic equipment and therefore a potential producer of hazardous waste to humans and the environment from the presence of hazardous substances,

mixtures and components in the equipment. On the other hand, waste equipment is a valuable material, from which we can recover raw materials such as copper, tin, glass, iron and others. The symbol

of a crossed-out rubbish bin placed on the equipment, packaging or documents attached thereto indicates the necessity of separate collection of waste electrical and electronic equipment. Products marked

in this way, under penalty of a fine, may not be disposed of in ordinary waste together with other waste. The marking also means that the equipment was placed on the market after the 13th August 2005.

It is the user’s responsibility to hand over the waste equipment to a designated collection point for proper treatment. Used equipment may also be returned to the seller in case of purchase of a new product

in a quantity not greater than the new purchased equipment of the same type. Information about the available waste electrical equipment collection system can be found at the information point of the shop

and in the municipal oce. Proper handling of waste equipment prevents negative consequences for the environment and human health!

DE| Anweisungen zur sicheren Verwendung

Bevor Sie das Gerät anschließen und benutzen, lesen Sie bitte diese Anleitung sorgfältig durch. Wenn Sie Probleme beim Verstä Anleitung haben, wenden Sie sich bitte an den Verkäufer ndnis dieser

des Gerätes. Der Hersteller haftet nicht für die Schäden, die aus falscher Montage oder falschem Gebrauch des Geräts folgen können. Selbständige Reparaturen und Modifikationen führen zum Verlust

der G arantie. In Anbetracht der Tatsache, dass die technischen Daten ständig geändert werden, behält sich der Hersteller das Recht auf Änderungen in Bezug auf Charakteristik des Produktes und

Einführung anderer Konstruktionslösungen, die die Parameter und Gebrauchsfunktionen nicht beeinträchtigen, vor.

Für weitere Informationen zu Logistic Sp. z o.o. haftet nicht für die Folgen der Nichtbeachtung der Anweisungen in dieser ORNO-Produkten besuchen Sie bitte die Website: www.orno.pl. Orno-

Bedienungsanleitung. Firma Orno-Logistic Sp. z o.o. behält sich das Recht vor, Änderungen in der Bedienungsanleitung vorzunehmen - aktuelle Version zum Herunterladen unter support.orno.pl. Alle

Rechte an Übersetzung/Dolmetschen und Urheberrechten an dieser Bedienungsanleitung sind vorbehalten.

1. Alle Arbeiten dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.

2. Tauchen Sie die Einrichtung niemals in Wasser oder anderen Flüssigkeiten.

3. Bedienen Sie die Einrichtung nicht, wenn das Gehäuse oder Kabel beschädigt ist.

4. Nehmen Sie keine Reparaturen selbst vor.

5. Verwenden Sie die Einrichtung nur ordnungsgemäß.

6 . Außer Reichweite von Kindern bewahren.

7. Kontakt mit Wasser und anderen elektrischen Leitern (z. B. Metallen) vermeiden.

8 Bevor Sie mit der Montage begi ichen Sicherheitsbestimmungen . nnen, schalten Sie die Stromversorgung 230 VAC ab. Installationsarbeiten dürfen nur von SEP Elektrofachkräften gemäß den örtl

durchgeführt werden. Stellen Sie vor dem Anschließen des Steckers an die Steckdose sicher, dass die Netzparameter mit den technischen Daten übereinstimmen. Im Falle einer Beschädigung des Kabels

schalten Sie es sofort auf eine für den Benutzer sichere Weise ab. Verwenden Sie das Gerät nicht mit einem beschädigten Kabel. Beschädigtes Kabel musste von einer Person mit entsprechenden

Befugnissen ersetzt werden.

9. Schutzklasse I.

10. Das Produkt ist für Innenbereich geeignet.

11 E- . C konformes Gerät.

12 Jeder Haushalt ist ein Benutzer von Elektro- und Elektronikgeräten und daher ein potenzieller Produzent von gefährlichen Abfällen für Mensch und Umwelt, da die Geräte gefährliche Stoffe, Gemische .

und Komponenten enthalten. Andererseits sind gebrauchte Geräte ein wertvolles Material, aus dem wir Rohstoffe wie Kupfer, Zinn, Glas, Eisen u.a. gewinnen können. Das Symbol des durchgestrichenen

Mülleimers auf Geräten, Verpackungen oder den angehängten Dokumenten deutet auf die Notwendigkeit der getrennten Sammlung von Elektro- und Elektronik-Altgeräten hin. So gekennzeichnete

Produkte dürfen unter Androhung einer Geldstrafe nicht mit dem Hausmüll entsorgt werden. Diese Kennzeichnung bedeutet gleichzeitig, dass das Gerät nach dem 13. August 2005 in Verkehr gebracht

wurde. Der Benutzer soll die Altgeräte einer festgelegten Sammelstelle zur entsprechenden Entsorgung zuführen. Gebrauchtgeräte können auch an den Verkäufer übergeben werden, wenn Sie ein neues

Produkt in einer Menge kaufen, die nicht höher ist als die der neu gekauften Ausrüstung desselben Typs. Informationen zum verfügbaren Sammelsystem für Elektroaltgeräte finden Sie am Informationspunkt

des Geschäfts und im Stadt- / Gemeindeamt. Der sachgemäße Umgang mit gebrauchten Geräten verhindert negative Folgen für die Umwelt und die menschliche Gesundheit!

05/2023

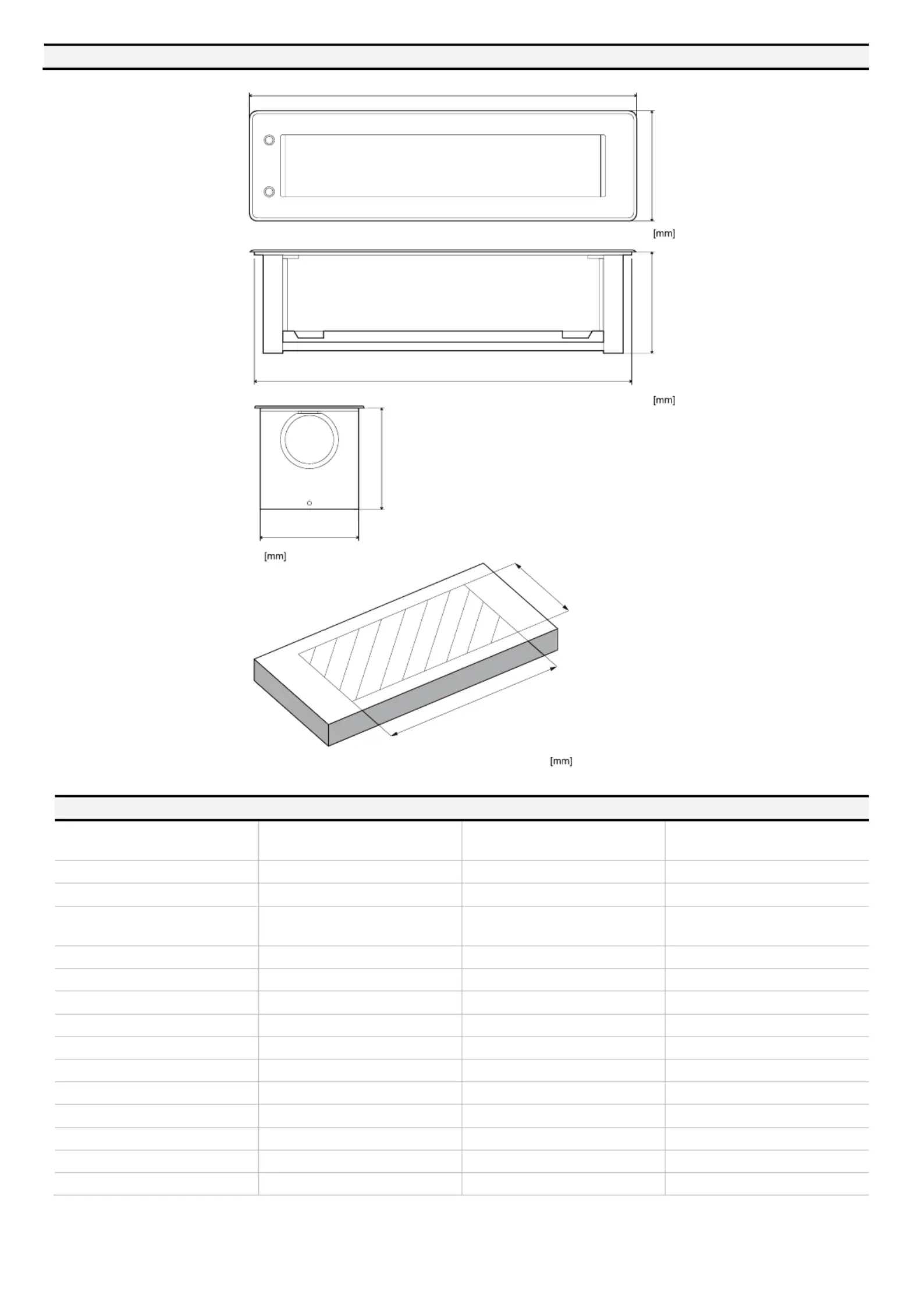

WYMIARY/DIMENSIONS/ABMESSUNGEN

104

101

120

354

369

108

358

Wymiary otworu montażowego

SPECYFIKACJA TECHNICZNA/ TECHNICAL DATA/ TECHNISCHE DATEN

Materiał

Material

tworzywo sztuczne+aluminium

plastic+aluminium

Kunststo+Aluminium

Zasilanie

Power supply

Stromversorgung

230V~, 50 Hz

Prąd

Current

Max. Stromstärke

max. 16A

Typ gniazd

Socket type

Socket-Typ

French (typ E) lub Schuko (typ F)

French (E type) Schuko (F type)or

French (Typ E) oder Schuko (Typ F)

Ilość gniazd

Number of sockets

Anzahl der Steckdosen

Ilość gniazd HDMI

HDMI socket

HDMI Steckdosen

Standard gniazda HDMI

HDMI socket standard

HDMI-Steckdose Standard

2.0

Ilość gniazd RJ45

RJ45 socket

RJ45 Steckdosen

Standard gniazd RJ45

RJ45 sockets standard

RJ45-Steckdosen Standard

CAT5E

Stopień ochrony

Protection level

Schutzart

IP20

Max. obciążenie

Max. load

Max. Belastung

3680W

Przewód

Cable type

Kabel

3x1,5mm

Długość przewodu

Cable length

Kabellänge

1,5m

Grubość rantu

Edge size

Dicke der Kante

2 mm

Waga netto

Net weight

Nettogewicht

1,86 kg

PRZEZNACZENIE

Zestaw trzech gniazd sieciowych z uziemieniem i przesłonami torów prądowych, dwóch gniazd network RJ45 oraz gniazda HDMI w obudowie chowanej w blacie biurka

lub stołu. Urządzenie wyposażone w innowacyjny mechanizm elektrycznego otwierania i zamykania (obrót o 180°) oraz fotoelektryczne zabezpieczenie przed zamknięciem.

Idealnie nadaje się do zastosowania w biurze, sali konferencyjnej, gabinecie, a także w domu, może być zamontowane zarówno w pozycji pionowej jak i poziomej.

CZYSZCZENIE

Urządzenie przeznaczone do montażu wewnątrz pomieszczeń w standardowych blatach. Konserwacje należy wykonywać przy odłączonym zasilaniu. Czyścić wyłącznie

suchymi tkaninami. Nie używać chemicznych środków czyszczących. Wyrób zasilać wyłącznie napięciem znamionowym lub zakresem podanych napięć. Wyrobu nie

użytkować w miejscu w którym panują niekorzystne warunki otoczenia np. kurz, pył, woda, wilgoć itp. W przypadku uszkodzenia izolacji przewodu lub obudowy, wyrób nie

nadaje do dalszej eksploatacji. się

INSTALACJA

1. Przed doko naniem montażu wykonaj w blacie otwór do umieszczenia gniazda.

2. W przygotowany otwór włóż gniazdo z przewodami.

3. Przykręć od spodu gniazdo do blatu za pomocą srub (w zestawie).

DESTINATION

Set of three power sockets, with grounding and safety shutters, two network sockets and HDMI socket built inside a ush-mounted panel, that smoothly integrates with

desks or table tops. The device is equipped with an innovative system that supports electrical opening and closing of the panel (within 180° range), and photoelectrical

protection against undesired closing. This product is a perfect choice for oces, conference rooms and for your home. It can be installed both: horizontally and vertically.

CLEANING

The device is designed for indoor installation in standard countertop holes. Maintenance should be carried out with power disconnected. Clean only with delicate and dry

fabrics. Do not use chemical cleaners. Do not cover the product. Only supply the product with the rated voltage or range of voltages specied. Do not use the device in a

place with unfavourable environmental conditions such as dust, dust, water, humidity, etc. If the insulation of the cable or housing is damaged, the product is not suitable for

further use.

INSTALLATION

1. Before installing the device, drill a hole in the surface of a table or a desk.

2. Put the socket and its wires inside the prepared opening.

3. Use the screws, included to the set, and secure the socket from underneath the desktop.

ANWENDUNG

Ein Satz von drei Netzsteckdosen mit Erdung und erhöhtem Berührungsschutz, zwei Netzwerksteckdosen und HDMI Buchse in einem Gehäuse, das in die Möbeloberfläche -

integriert wird. Das Gerät ist mit einem innovativen elektrischen Öffnungs und Schließmechanismus (180° Drehung) und einem photoelektrischen Schließschutz - -

ausgestattet. Ideal für den Einsatz im Büro, Konferenzraum sowie zu Hause. Sowohl vertikale als auch horizontale Montage ist möglich.

REINIGUNG

Gerät zum Einbau in standardmäßige Arbeitsplattenöffnungen in Innenräumen. Führen Sie die Wartung durch, wenn die Stromversorgung unterbrochen wird. Nur mit sanften

und trockenen Stoen hutz. reinigen. Verwenden Sie keine chemischen Reinigungsmittel. Das Produkt verfügt über einen Erdungsstift und einen Berührungssc

MONTAGE

1. Machen Sie vor der Montage ein Loch in der Tischplatte, um die Steckdose zu platzieren.

2. Die Steckdose mit Kabeln in das vorbereitete Loch einsetzen.

3. Dann die Steckdose von unten mit 2 Schrauben (mitgeliefert) auf die Tischplatte schrauben.
