tune-bot / gig

GLOSSAR

STIMMSCHRAUBENTON: Der Ton,den man erhält,wenn man das Trommelfell nahe einer der Stimmschrauben anschlägt.Dieser Ton

unterscheidet sich von Stimmschraube zuStimmschraube.Die Töne des Schlagfelles sind unabhängig von den Tönen des Resonanzfelles.

GRUNDTON: Der Ton,den man erhält,wenn dasTrommelfell in der Mitte angeschlagen wird.Der Grundton ist dieMessung beider, Schlag- und

Resonanzfell zugleich.

STIMMSCHRAUBENTÖNE ANGLEICHEN: Das Ziel sollte sein,den gleichenoder den nahezu gleichen Ton an jeder Stimmschraube zu erhalten.

MODI

ABSOLUT MODUS: Zeigt den Ton in Hz an, als auch die dem Ton entsprechende Note und Oktave.DieAnzeigeskala zeigt dieAbweichungzur

gemessenen Notean.

DIFFERENZ MODUS: Dieser Modus isthilfreich,wenn man den gleichen Ton von allen Stimmschrauben erhaltenmöchte.Erermöglichteinen

Stimmschraubenton als Referenz zu speichern und dieweiteren Stimmschraubentöne an diesen anzugleichen.Die Differenz zwischen dem

Referenztonund demgemessenen Tonwird in +/- Hz angezeigt.Der Referenztonwird unten auf dem LCDeingeblendet, und die

Frequenzabweichung kann an derAnzeigeskala abgelesen werden.

Bemerkung: Der Differenz Modus dientauch als Filtervorgabe des Referenztons.Dies bedeutet, dassesnunTönedie>20 %vomReferenzton

abweichen,ignoriert werden.

GEBRAUCHSANWEISUNG

Batterien einsetzen. Ihremtune-bot gig liegen zwei AAA Batterien bei.Öffnen Sie dasBatteriefach,indem Sie mit einem Finger leicht auf das

Fach drücken und in Richtung des Pfeils schieben. Legen Siedie Batterien ein und achten dabei darauf, die vorgegebene Polarität einzuhalten.

Danach schließen Sieden Deckel des Batteriefachs wieder.

Platzieren Sie ihre Trommel auf einem Drumhocker oder Teppich,um das gegenüberliegende Fell zu dämpfen.Nun befestigen Sie den tune-bot

gig mit der Halteklammeran dem Spannreifen der Trommelzwischen zwei Stimmschrauben.Optimal wäre die '12 Uhr' Position, aus Sicht des

Nutzers, sodass Sie den tune-botgiggenau vor sich haben,um das Ablesen der Werte zu erleichtern.Drücken Sie auf den kleinen Button,um

das Gerät einzuschalten.

Schlagen Sie das Fell der Trommel,ca. 2-3 cm vor einer Stimmschraubeleicht an und warten Sie, bis dasDisplay den gemessenen Tonanzeigt.

Dieser Wertist derTon derangeschlagenen Stimmschraube.Das Anziehen einer Stimmschraube erhöht den Ton,während das Lösen einen

tieferen Ton bewirkt.Schlagen Sie alle Stimmschraubenanund stimmen sie diese so,dass der Unterschied zwischen den einzelnen

Stimmschrauben nicht mehr als 2 Hz beträgt.

Sie können auch mit dem Differenz Modus stimmen.Zunächst messen sie einen Stimmschraubentonwert, an dem dann die restlichen

Stimmschrauben angepasst werden,mittelsdesselben Verfahrens,wie schon im vorigen Absatz beschrieben.Danach drücken Sie den Differenz

Modus Button.Nun ermitteln Sie die restlichen Töne (das Fell 2-3 cm vor den verbleibenden Stimmschrauben anschlagen).Je näher der Wert der

jeweiligen Stimmschrauben an 0 liegt,desto besser.Wenn der Wert positiv ist,dann lösen Sie die Stimmschraube.Wenn der Wert negativ ist,

dann ziehen Sie die Stimmschraube an.Wiederholen Sie diesen Vorgang an allen Stimmschrauben,bis alle Werte bei +/- 2 Hz liegen.

Um den Grundton einer Trommel zu erhalten,muss freies Schwingen beider Felle gewährleistet sein.Schlagen Sie das Fell in der Mitte an,

während beide Felle ungedämpft sind.Das Displayzeigtdann den Ton in Hzsowie dieNotenhöheund Oktavzahlan.Benutzen Sie nicht den

Differenz Modus,wenn Sie den Grundton ermitteln wollen.

Info:Wir bieten Stimmschraubenton-Vorschläge, sowie Artist-Tunings auf unserer Website,an.www.tune-bot.com

Zudem können Sie unsere„FreeTuningCalculator“App, im Apple App Store oder Google Play Store gebührenfrei herunterladen.

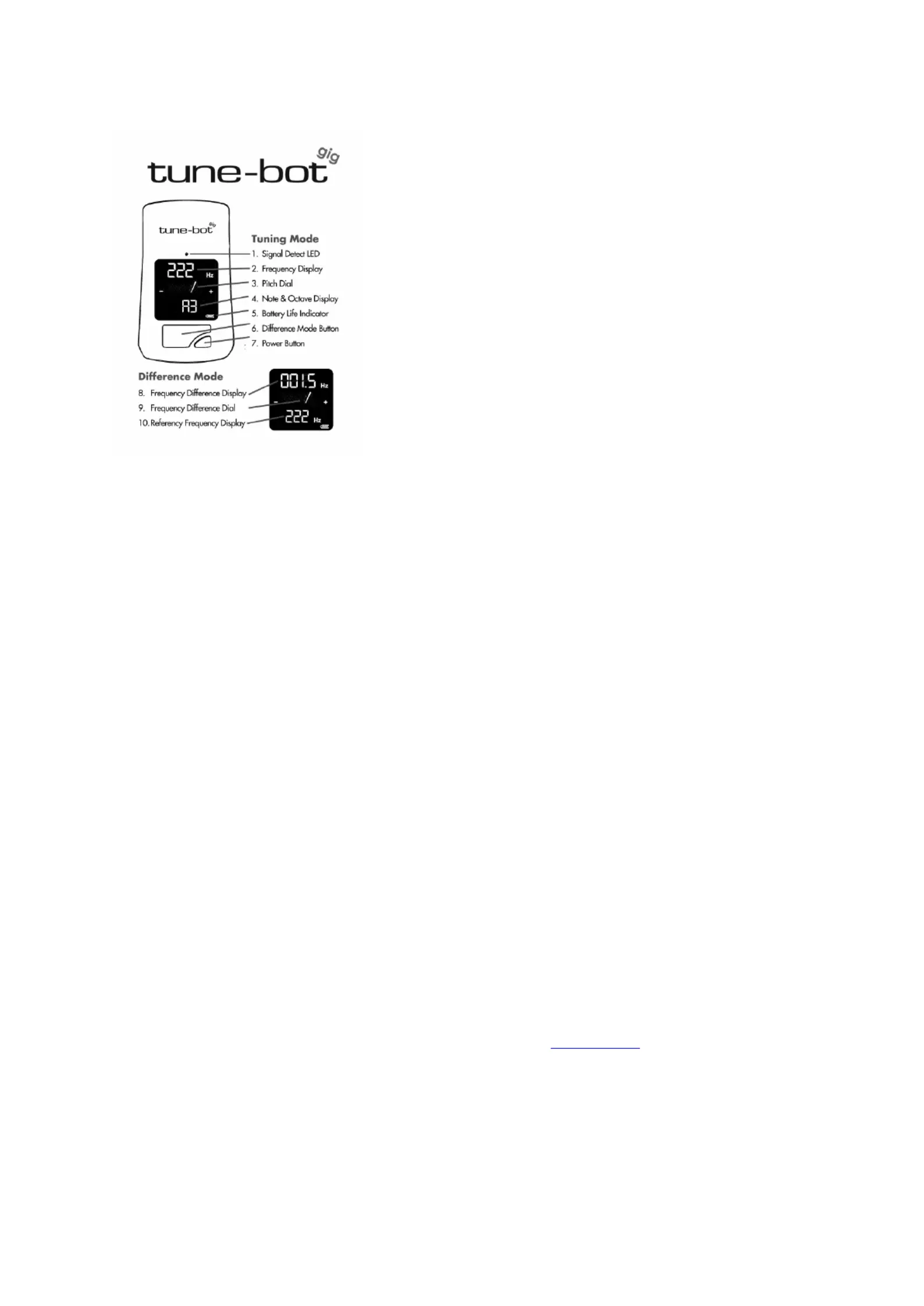

Stimm Modus

1.Signalempfang LED

2.Frequenzanzeige

3.Ton Abweichungsskala

4.Noten- & Oktavenanzeige

5.Batterieanzeige

6.Differenz Modus Button

7.Ein / Aus Button

Differenz Modus

8.Frequenzunterschiedanzeige

9.Frequenzabweichungsskala

10.Referenzfrequenzanzeige
