Seite 1/4
1

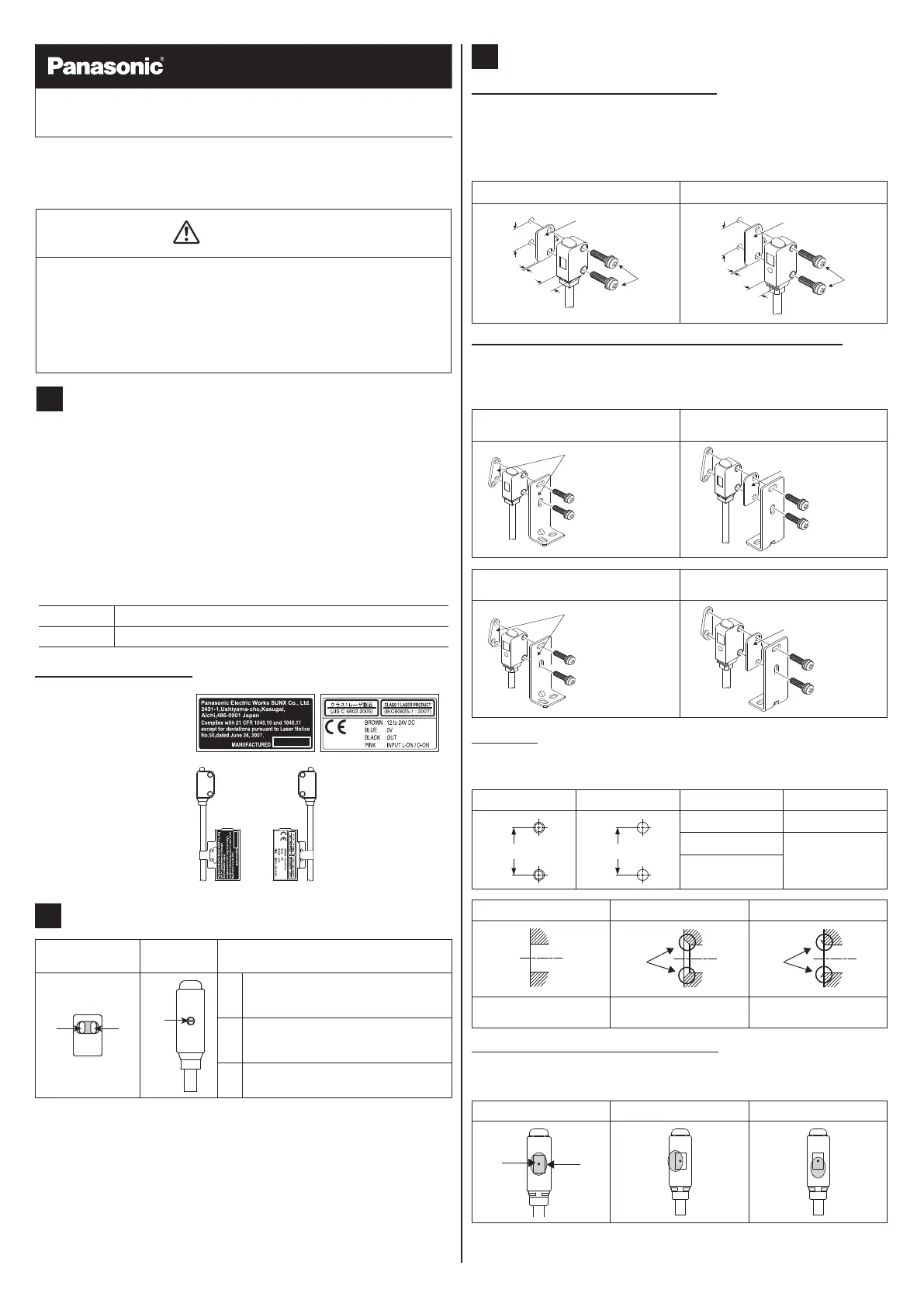

BEDIENUNGSANLEITUNG
Lasersensor mit integriertem Verstärker
EX-L200 Serie
Vielen Dank, dass Sie sich für ein Produkt von Panasonic Electric Works
SUNX Co., Ltd entschieden haben. Bitte lesen Sie diese Bedienungsanlei-
tung für die bestimmungsgemäße Verwendung dieses Produkts sorgfältig
durch. Heben Sie diese Bedienungsanleitung zum Nachlesen griffbereit auf.
WARNUNG
● Benutzen Sie dieses Produkt nicht zum Schutz von Personen.
● Wenn Sie einen Sensor zum Personenschutz einsetzen möchten,
verwenden Sie Produkte, die den diesbezüglichen Gesetzen und
Standards wie etwa OSHA, ANSI oder IEC entsprechen.
● Betreiben Sie dieses Produkt nicht in Umgebungen mit entammba-
ren und explosiven Gasen.
1
Vorsichtsmaßnahmen im Umgang mit Lasergeräten
Um Unfälle im Umgang mit Laserprodukten zu vermeiden und Benutzer zu
schützen, haben IEC, JIS und FDA folgende Normen erlassen: Diese Nor-
men klassizieren Laserprodukte nach ihrem Gefährdungsgrad und bieten
Sicherheitsmaßnahmen für jede Klasse.
● IEC: IEC 60825-1-2007 (EN 60825-1-2007)
● JIS: JIS C 6802-2005
● FDA: PART 1040 (PERFORMANCE STANDARDS FOR LIGHT-EMIT-
TING PRODUCTS)
Laser-Gefahrenklasse
Klassizierung gemäß IEC 60825-1-2007 (JIS C 6802-2005)
Klasse Einschätzung der Gefährlichkeit
Klasse 1 Sicher unter vernünftigerweise vorhersehbaren Bedingungen.
Etiketten und ihre Position
Diese Etiketten benden
sich auf dem Sensor
(Kennzeichnungsetikett
links, Warnetikett rechts)
Die Etiketten benden
sich an den hier gezeig-
ten Positionen:
2
Beschreibung der Bauteile
Draufsicht
Seitenan-
sicht
Beschreibung
1 2
3
1
Stabilitätsanzeige (grün) Leuchtet auf,
wenn der Lichtempfang stabil ist bzw.
bei stabiler Dunkelheit (siehe Hinweis 1).
2
Betriebsanzeige (orange). Leuchtet
auf, wenn die Ausgabe EIN ist (siehe
Hinweis 2).
3
Empndlichkeitspotenziometer (siehe
Hinweise 3 und 4)
* Hinweise:
1. Nicht verfügbar auf dem Sender des Einwegtyps.
2. Bei dem Einwegtyp ist dies die Stromversorgungsanzeige und leuchtet grün, wenn
der Strom am Sender EIN ist.
3. Die Verwendung des Empndlichkeitspotenziometers macht den Sensor anfälliger
für Vibrationen, Erschütterungen und Temperaturschwankungen.
4. Das Empndlichkeitspotenziometer ist nicht verfügbar für:
- Den Sender des EX-L211
q
- Den EX-L212q
3
Einbaumaße
Verwendung der Montageplatte (Zubehör)
● Verwenden Sie MS-EXL2-2 für die Montage von
EX-L21qbzw. MS-
EXL2-3 für die Montage von EX-L22qund EX-L29q.
● Die M3-Schrauben (nicht mitgeliefert) dürfen höchstens mit 0,5N·m
angezogen werden.
EX-L21qmit MS-EXL2-2 EX-L22q/ EX-L29q mit MS-EXL2-3
M3
MS-EXL2-2
(Zubehör)
13mm
0.8mm
8.2mm
M3
MS-EXL2-3
(Zubehör)
16mm
0.8mm
8.2mm
Verwendung des Montagewinkels mit oder ohne Montageplatte
Wenn Sie den Montagewinkel (optional) verwenden, hängt es von der
Ausrichtung des Montagewinkels ab, ob Sie die Montageplatte benötigen
oder nicht (siehe unten).
EX-L21q
(keine Montageplatte erforderlich)
EX-L21
q
(mit Montageplatte MS-EXL2-2)
Montagewinkel
(optional)
MS-EXL2-2
(Zubehör)
EX-L22q/ EX-L29q
(keine Montageplatte erforderlich)
EX-L22
q/ EX-L29q mit MS-EXL2-3
Montagewinkel
(optional)
MS-EXL2-3
Bohrungen
Wenn Sie weder den Montagewinkel noch die Montageplatte verwenden,
nehmen Sie die Bohrungen für die M3-Schrauben wie unten gezeigt vor.
Gewinde Bohrung Sensormodell A
A
A
EX-L21q
13±0,05mm
EX-L22
q
16±0,05mm
EX-L29
q
OK Falsch Falsch
Montageäche ohne Ab-
schrägungen und Grate
Montageäche mit Ab-
schrägungen
Montageäche mit Graten
Strahlachsenausrichtung beim Einwegtyp
Wenn Sie einen Einwegtyp montieren, müssen Sie sicherstellten, dass der
Lichtstrahl des Senders die Mitte des Empfängers trifft.
OK Falsch Falsch
1
2
1. Mitte des Empfängers (Rechteck)
2. Lichteck (oval)
2
4

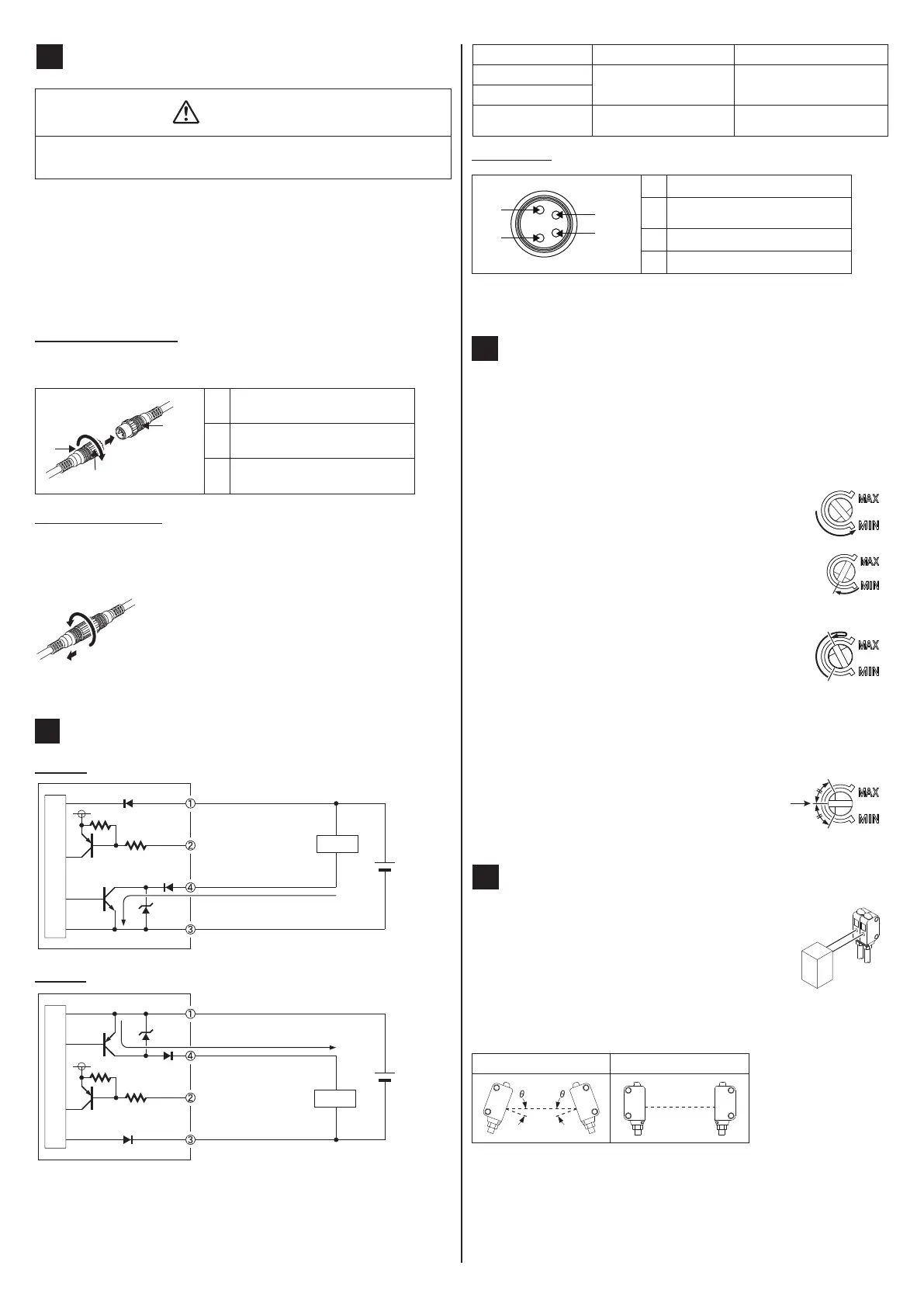

Anschließen und Entfernen des Kabels
WARNUNG
Schalten Sie die Stromversorgung aus, bevor Sie den Sensor verdrahten
oder anderweitig an der Verbindung arbeiten.
● Wenn Sie den Steckertyp anschließen, verwenden Sie das Kabel CN-
24Aq-Cq(optional).
● Ziehen Sie den Befestigungsring nur mit den Händen an (Anzugsdreh-
moment: 0,2N·m). Wenn Sie zum Anziehen des Befestigungsrings ein
Werkzeug (z.B. eine Zange) verwenden, kann der Stecker beschädigt
werden.
● Wenn der Befestigungsring nicht korrekt angezogen ist, kann sich das
Kabel bei Vibrationen etc. lösen.
Anschließen des Kabels
Verbinden Sie den Kabelstecker mit dem Sensorstecker und verdrehen Sie
den Befestigungsring, um ihn anzuziehen.
1
2
3
1
Kabel mit Steckverbinder (optional)
2
Befestigungsring
3
Steckertyp
Entfernen des Kabels
Lösen Sie den Befestigungsring und ziehen Sie den Kabel- und den Sen-
sorstecker am Befestigungsring auseinander. Achten Sie darauf, dass der
Befestigungsring vollständig gelöst ist, bevor Sie die Stecker trennen. Wenn
mit übermäßiger Kraft am Kabel gezogen wird (15N oder mehr), solange
der Befestigungsring noch angezogen ist, kann das Kabel beschädigt
werden.
5
E/A-Schaltpläne
NPN-Typ
+
–
Hauptschaltkreis
12 bis 24V DC ±10%
(Braun) +V
50mA max.
(Schwarz) Ausgang (Hinweis 1)
(Blau) 0V
(Pink) Eingang zum
Umschalten der
Schaltlogik (Hinweis 1
und 2)
Last
PNP-Typ
+
–
Hauptschaltkreis
12 bis 24V DC ±10%
(Braun) +V
50mA max.
(Schwarz) Ausgang (Hinweis 1)
(Blau) 0V
(Pink) Eingang zum
Umschalten der
Schaltlogik (Hinweis 1
und 2)
Last
* Hinweise:
1. Der Sender des Einwegtyps verfügt nicht über einen Ausgang (schwarz) oder dem
Eingang zum Umschalten der Schaltlogik (pink).
2. Wählen Sie Dunkel-EIN oder Hell-EIN, indem Sie den Eingang zum Umschalten
der Schaltlogik (pink) entsprechend der Tabelle verdrahten.
Sensortyp Betriebsmodus Hell-EIN Betriebsmodus Dunkel-EIN
Einwegtyp
Mit 0V verdrahten
Mit +V verdrahten oder offen
lassen
Reexionstyp
Spottyp Mit +V verdrahten oder
offen lassen
Mit 0V verdrahten
Pin-Belegung
1
2
3
4
1
+V
2
Eingang zum Umschalten der
Schaltlogik (siehe Hinweis)
3
0V
4
Ausgang (siehe Hinweis)
* Der Sender des Einwegtyps verfügt nicht über einen Ausgang (schwarz)
oder dem Eingang zum Umschalten der Schaltlogik (pink).
6
Empndlichkeit anpassen
* Das Empndlichkeitspotenziometer ist nicht verfügbar für den
EX-L212q.
Verwenden Sie einen Schlitzschraubendreher, um die Empndlichkeit des
Sensors anzupassen. Drehen Sie das Potenziometer vorsichtig, um es
nicht zu beschädigen.
1. Drehen Sie den Empndlichkeitspotenziometer
entgegen dem Uhrzeigersinn bis zum Anschlag
in die Position der geringsten Empndlichkeit
(MIN).
2. Im Status "Hell" drehen Sie das Empndlich-
keitspotenziometer langsam im Uhrzeigersinn,
bis Punkt A gefunden ist, an dem der Ausgang
auf EIN schaltet.
A
3. Im Status "Dunkel" drehen Sie das Empndlich-
keitspotenziometer langsam im Uhrzeigersinn,
bis der Ausgang auf EIN schaltet. Drehen Sie
es dann langsam zurück, um Punkt B zu nden,
an dem der Ausgang auf AUS schaltet.
Wenn der Sensor nicht in den Status "Hell"
wechselt, auch wenn das Potenziometer im
Uhrzeigersinn bis zum Anschlag gedreht ist,
dann ist die Position der geringsten Empnd-
lichkeit (MIN) Punkt B.
B
4. Die Position, die genau zwischen den Punkten
A und B liegt, ist die optimale Erkennungsposi-
tion.
Optimum
A
B
7
Automatische Lichtinterferenz-Unterdrückung
* Diese Funktion ist nicht verfügbar für den
EX-L211q und den EX-L212q.
Durch die automatische Lichtinterferenz-Unterdrück-
ung ist es möglich, zwei Sensoren nebeneinander zu
montieren.
Wenn zwei Sensoren einander gegenüberliegen, montieren Sie sie abge-
winkelt, damit sie nicht den Laserstrahl des anderen Sensors empfangen
oder versehentlich den anderen Sensor detektieren.
OK Falsch
