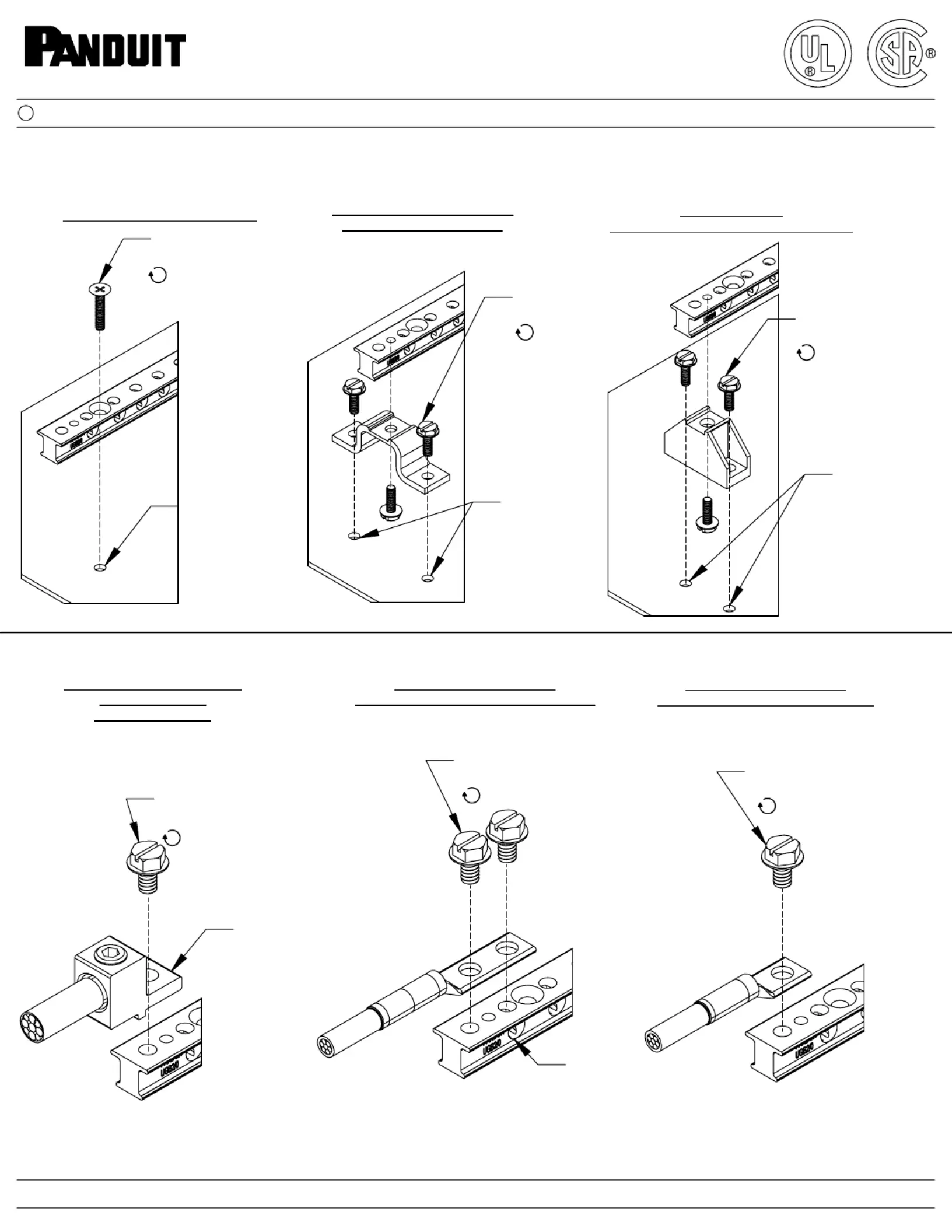

#10-32
FLAT HEAD SCREW
MOUNT DIRECTLY TO PANEL
DRILL
11/64
[4.4mm] HOLE
MOUNT USING BONDING
STAND-OFF UGB-B-SO
#10-32
MOUNTING SCREWS
DRILL
11/64
[4.4mm] HOLE
36 lbf-in [4 N.m]
MOUNT USING
ISOLATION STAND-OFF UGB-IN-SO
#10-32
MOUNTING SCREWS
DRILL
11/64
[4.4mm] HOLE
36 lbf-in [4 N.m]
USING ANTI-ROTATIONAL
CONNECTOR**
CLMAR2/0-14-Q
CLMAR2/0-14-Q
1/4-28
MOUNTING SCREWS
USING 2 HOLE COPPER
COMPRESSION CONNECTOR**,***
USING 1 HOLE COPPER
COMPRESSION CONNECTOR**
36 lbf-in [4 N.m]
1/4-28
MOUNTING SCREWS
36 lbf-in [4 N.m]
***
SEE NOTE
1/4-28
MOUNTING SCREWS
36 lbf-in [4 N.m]
MOUNTING UNIVERSAL GROUND BAR
36 lbf-in [4 N.m]
*ATTACHING "MAIN" EQUIPMENT GROUNDING CONDUCTOR TO UGB
* "MAIN" EQUIPMENT GROUNDING CONDUCTOR MAXIMUM OF 2/0 AWG COPPER CONDUCTOR
** SEE PAGE 2 FOR CONNECTOR OPTIONS
*** WIRE PORT CANNOT BE USED WHEN CONNECTOR IS MOUNTED ABOVE WIRE PORT
C
Panduit Corp. 2018
INSTALLATION INSTRUCTIONS T-PMPI-301-PC
UNIVERSAL GROUND BAR SYSTEM
UGB2/0-414-4, UGB2/0-414-6,UGB2/0-414-8, UGB2/0-414-10,
UGB2/0-414-12, UGB2/0-414-14, UGB2/0-414-18,
UGB-IN-SO, UGB-B-SO, CLMAR2/0-14-Q
Page 1 of 2
For Technical Support: www.panduit.com/resources/install_maintain.asp
1/4-28
SLOTTED
HEX HEAD SCREWS
FERRULES FROM
#14 AWG TO #6 AWG
COMPRESSION CONNECTORS
WITH 1/4" STUD HOLE & MAX.
TONGUE WIDTH OF .55" [14.0]
RING TERMINALS WITH1/4" STUD HOLE
& MAX. TONGUE WIDTH OF .55" [14.0]
BARE COPPER WIRE FROM
#14 AWG TO #4 AWG

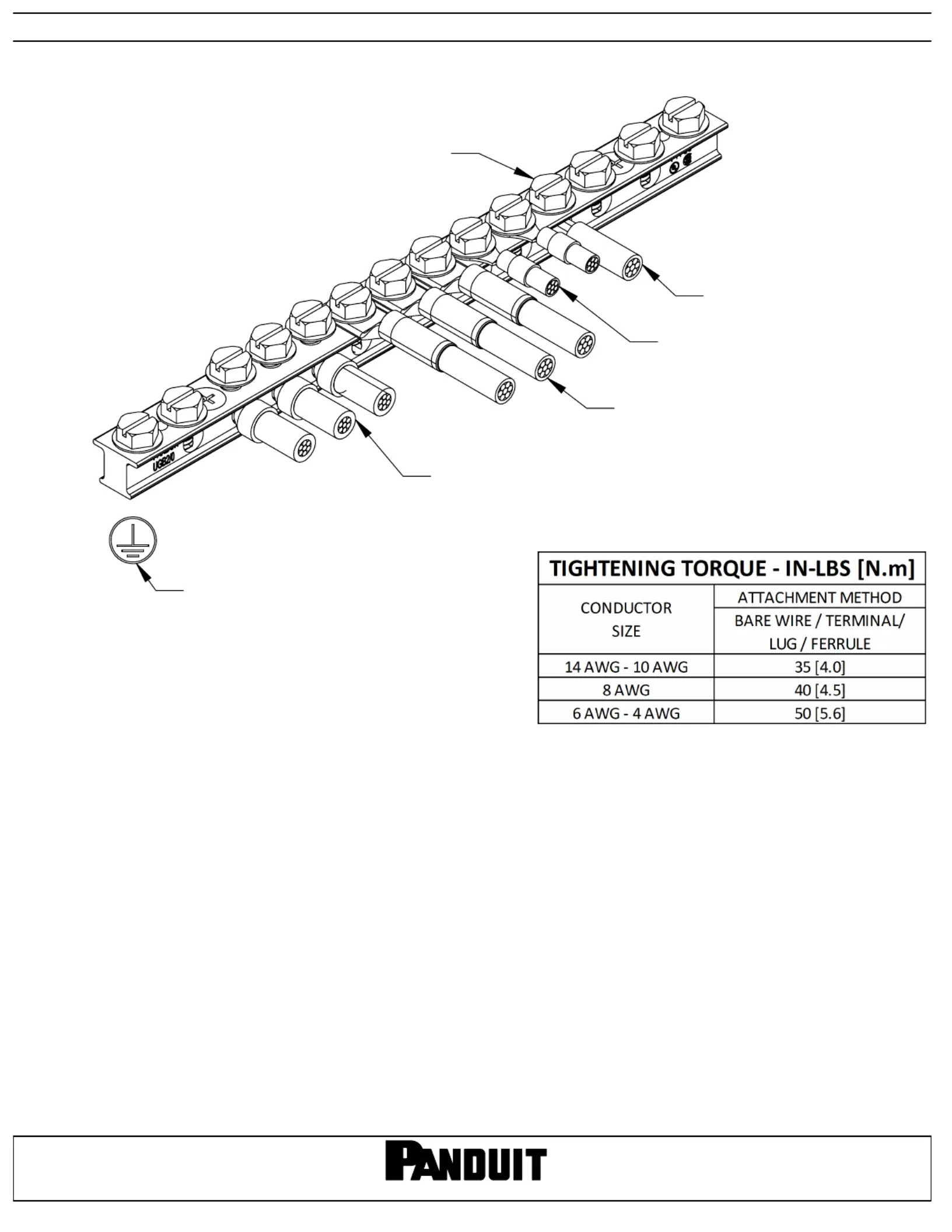

ATTACHING WIRES TO "PORT" CONNECTIONS*
AFFIX INCLUDED GROUNDING STICKER
IN CLOSE PROXIMITY TO GROUND BAR
* EQUIPMENT GROUNDING CONDUCTOR MAXIMUM #4 AWG COPPER
CONNECTOR OPTIONS FOR BOTH CODE AND FLEX WIRE
2 HOLE COPPER COMPRESSION CONNECTORS**, 1/4" STUD HOLE WITH 5/8" SPACING:
PANDUIT PART SERIES: LCD, LCC, LCC-W, LCDX, LCCF, LCCX
1 HOLE COPPER COMPRESSION CONNECTORS**, 1/4" STUD HOLE :
PANDUIT PART SERIES: LCAS, LCA, LCB, LCB-W, LCAX, LCAF, LCBX
PANDUIT ANTI-ROTATIONAL COPPER MECHANICAL CONNECTOR:
PART # CLMAR2/0-14-Q (#14 AWG - 2/0 AWG)
TERMINALS - RING PART SERIES:
PN-R, PN-RX, PNF-R, PV-R, PV-RX, PK-R, PH-R, PN-HDR, PV-HDR, PV-R, PV-RX, P-R, S-R,
PMNF-R, PMV-R
FERRULES TYPE:
FSD, F (12mm PIN LENGTH RECOMMENDED)
** 2 HOLE AND 1 HOLE COPPER COMPRESSION CONNECTORS AVAILABLE WITH SHORT, STANDARD,
AND LONG BARREL LENGTHS. BENT TONGUE AND NARROW TONUGE OPTIONS ARE ALSO AVAILABLE.
INSTALLATION INSTRUCTIONS T-PMPI-301-PC
www.panduit.com
Page 2 of 2
For Instructions in Local Languages
and Technical Support:
www.panduit.com/resources/install_maintain.asp
E-mail:
cs@panduit.com
Fax:
708-444-6993
Rev 03
