ISSUED :01-04-10 SHEET #: 125-9172-2 (2017-09-20)

Qty.Part #

A1055-1994

B4510-1112

C4540-1078

D1560-96464 mm allen wrench

Description

adapter plate

M5 x 30 mm socket pin serrated washer head screw

6.5 ID x 17.8 OD x 1.6 flat washer

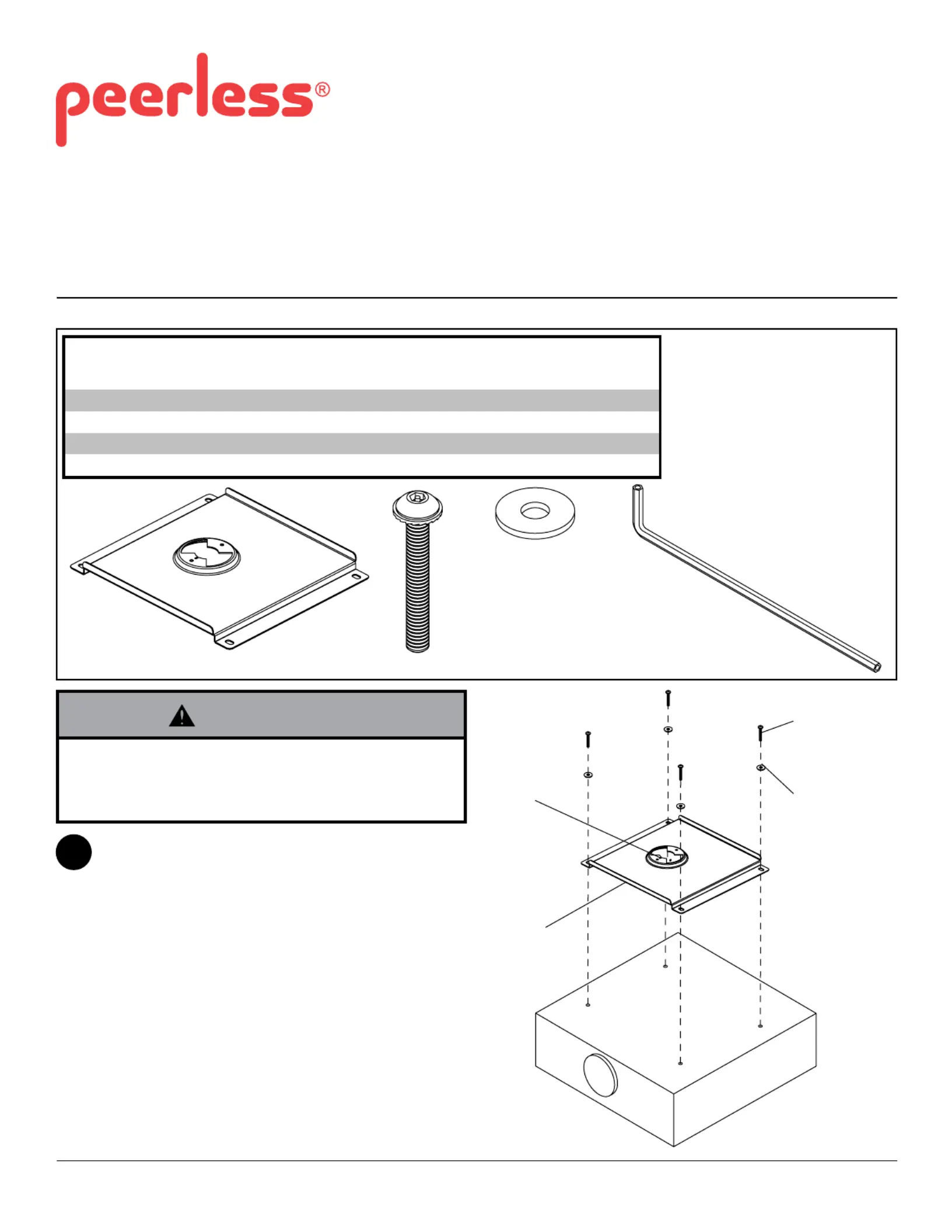

Parts List

Model: PAP-JVC-DLA

Installation and Assembly:

Adapter Plate for DLA-RS40, DLA-RS50, DLA-RS60, DLA-RS45, DLA-RS55, DLA-RS65,

DLA-RS46, DLA-RS48, DLA-RS4810, DLA-RS56, DLA-RS66, DLA-RS49, DLA-RS4910,

DLA-RS57, DLA-RS67, DLA-RS6710, DLA-RS400, DLA-RS500, DLA-RS600, DLA-X3, DLA-X7,

DLA-X9, DLA-X30, DLA-X70, DLA-X90, DLA-X35, DLA-X55, DLA-X75, DLA-X95, DLA-X500,

DLA-X700, DLA-X900, DLA-X550, DLA-X750, DLA-X950 Projectors

Max Load Capacity: 50 lb (22.6 kg)

Parts may appear slightly different than illustrated.

1

Attach adapter plate () to projector using four A

M5 x 30mm socket pin serrated washer head screws (), and B

four 6.5 ID x 17.8 OD x 1.6 at washers (C) using 4mm allen

wrench ().D

*Notch indicates front of projector.

C

D

A

B

FRONT OF

PROJECTOR

A

C

B

*

•Installer must verify that the supporting surface will

safely support the combined weight of all attached

equipment and hardware.

WARNING

© 2017, Peerless Industries, Inc. All rights reserved.

All other brand and product names are trademarks or registered trademarks of their respective owners.
