Infrarotstrahler IR24/850, IR26/850, IR28/850
Anleitung
1. Einleitung
Lesen Sie diese Anleitung vollständig durch. Sie enthält wichtige
HinweisezurInbetriebnahmeundHandhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen
haben oder unsicher in Bezug auf die Handhabung des Gerätes sein,
dannholenSiedenRateinesFachmannesein.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an
Dritteweiter.
Der Infrarotstrahler ist geeignet für die diskrete Ausleuchtung für
Videokameras bei Nacht im Innen- und Außenbereich. Er dient der
BildaufnahmeunddarüberhinauskeinerweiterenAnwendung.
Der Infrarotstrahler hat eine Wellenlänge von 850 nm. Seine
Ausstrahlung ist für das menschliche Auge unsichtbar, während eine
schwarz/weißoder Tag/Nacht-Kameranoch mitdiesem Lichtarbeiten
kann.BeidirekterAnsichtdesStrahlersisteinrotesGlühenerkennbar.
Dieser Infrarotstrahler ist nicht einzusetzen bei regulären
Farbkameras,dadieseeinenInfrarotfiltervordemObjektivhaben:
SetzenSiedenInfrarotstrahlereinbei:
schwarz/weißKameras
KamerasmiteingebauterInfrarotbeleuchtung(850nm)
Tag/Nacht Kameras mit automatisch schwenkbarem
Infrarotfilter
Durch einen eingebauten Dämmerungsschalter wird der Strahler
automatischbeiDunkelheitaktiviert.
LED-Technik wird als Leuchtmittel verwendet, aber die LEDs verlieren
über die Zeit ihre Leistung. Der in dem Strahler eingebaute
Dämmerungsschalter sorgt dafür, dass die LEDs nur bei Dunkelheit
eingeschaltet sind. Trotzdem ist ein Leistungsverlust von bis zu 10 %
jedes Betriebsjahr möglich. Dieser Verlust ist bei der Planung zu
berücksichtigen.
2. Bestimmungsgemäße Verwendung
#
#
#

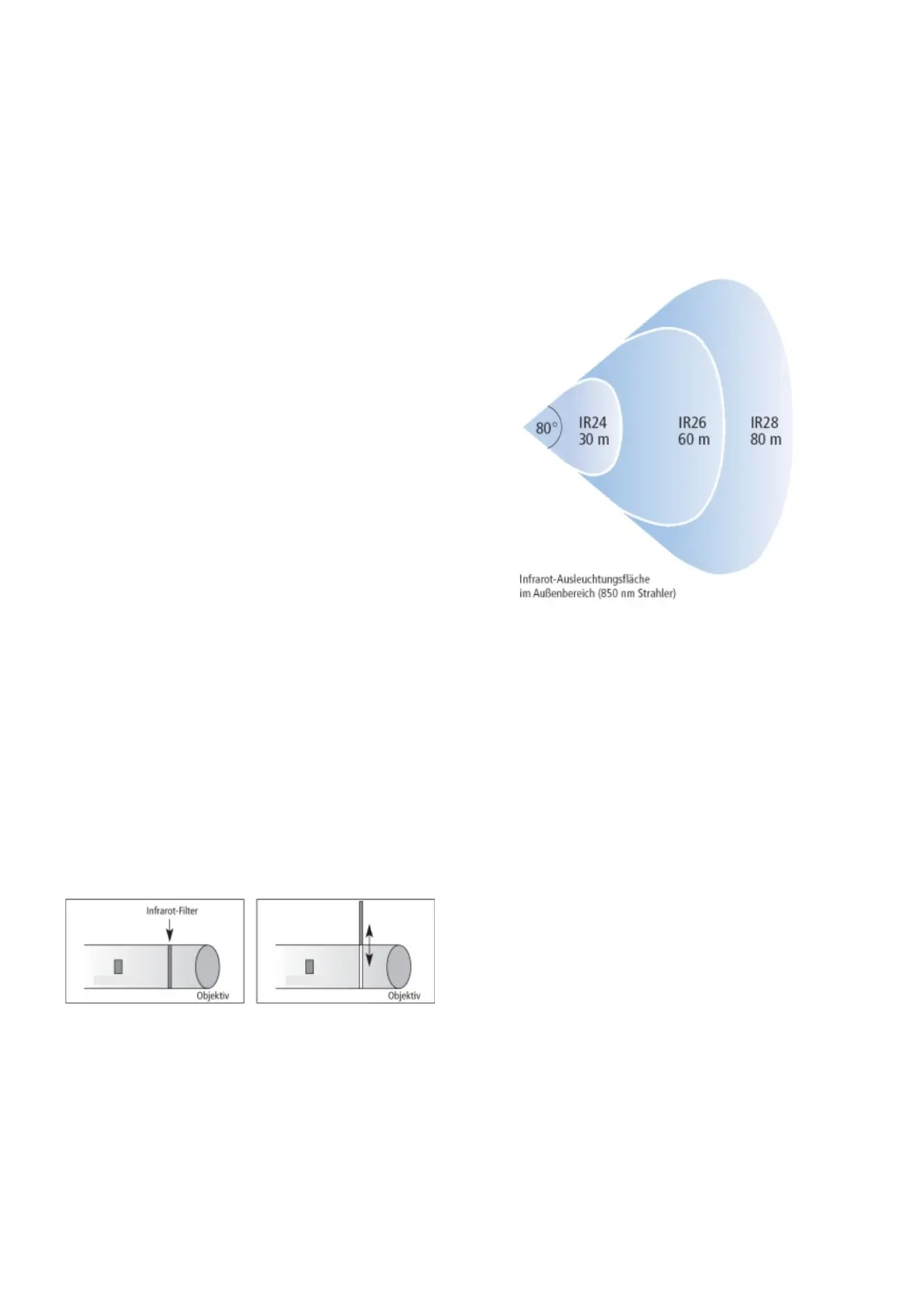

Die Reichweitenwerte sind circa-Angaben, basierend auf einer AHD-
Kamera mit Tag-/Nachtschaltung durch automatischen Infrarotfilter-
austausch.BeianderenKameraskanndieReichweitegeringersein.
DerInfrarotstrahleristfürdieWand-oderDeckenmontagegeeignet.
Eine 12 V DC stabilisierte Stromversorgung, z.B. ein am Netzstrom
230VAC/50HzangeschlossenesNetzgerätisterforderlich.
Der Infrarotstrahler ist zur Montage im Außenbereich geeignet, wobei
ermöglichstvordirektemRegengeschütztseinsoll.
Das nicht mitgelieferte Netzgerät muss vor Feuchtigkeit und Nässe
geschütztwerden.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der
Hersteller haftet nicht für Schäden, die durch nicht bestimmungs-
gemäßenGebrauchoderfalscheBedienungverursachtwerden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen
beaufsichtigtwerden, umsicherzustellen, dasssie nichtmit demGerät
spielen.
automatischer
Filteraustausch
Kamera Sensor Kamera Sensor
!
!
Ziehen Sie bei längerem Nichtbenutzen des Gerätes immer das
NetzgerätausderNetzsteckdose.
Schließen Sie kein beschädigtes Gerät (z.B. Transportschaden)
an. Fragen Sie im Zweifelsfall Ihren Kundendienst. Reparaturen
und Eingriffe am Gerät dürfen nur von Fachkräften durchgeführt
werden.
DC-AdaptersteckeraufKlemmen
Infrarotstrahler
2 Gehäuse
3 SchraubenfürGelenkeinstellung
4 Halterung
5 InfrarotLEDs
6 Dämmerungssensor
7 Feststellschraube
8 Adapter
Betriebsspannung 12V DC
Stromaufnahme max.0,8A
Leuchtmittel 4Hochleistungs-Infrarot-LEDs
Wellenlänge 850nm
Erfassungsbereich(Innen) 30mx80°(außen)
Betriebstemperatur -10°Cbis+40°C
Schutzklasse IP66
Abmessungen Ø75x54mm
LängederGelenkhalterung 71mm
4. Lieferumfang
5. Ausstattung
6. Technische Daten
!
!
!
Infrarotstrahler inkl. Kabel mit Anschlussbuchse und
Wandhalterung
SchraubenundDübelzurBefestigung
Anleitung
Abb.:IR26
1
!
IR24/850
"
1
2
7
6
5
34
3. Sicherheitshinweise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit
beim Betrieb des Gerätes. Beachten Sie, dass die Nichtbeachtung
dieser Sicherheitshinweise zu erheblichen Unfallgefahren führen
kann.
Bei Nichtbeachtung dieses Hinweises werden
LebenGesundheitundSachwertegefährdet.
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät,
Verpackungsmaterial oder Kleinteilen! Andernfalls droht
LebensgefahrdurchErsticken!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine
Leitungen für Gas, Strom, Wasser oder Telekommunikation!
AndernfallsdrohtLebens-,Verletzungsgefahr!
Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so,
dass sie nicht beschädigt werden können und keine
Stolpergefahr darstellen. Ziehen Sie die Kabel nicht über scharfe
Kanten, und quetschen oder klemmen Sie sie nicht anderweitig
ein.AndernfallsdrohenLebens-undVerletzungsgefahr!
Tauchen Sie das Gerät nicht ins Wasser ein! Andernfalls droht
Lebensgefahr!
Vergewissern Sie sich vor dem Netzstromanschluss eines
Netzgerätes, dass der Netzstrom vorschriftsmäßig mit 230 V ~
AC, 50 Hz und mit einer vorschriftsmäßigen Sicherung
ausgestattetist.AndernfallsdrohtLebensgefahr!
Schauen Sie beiBetrieb nicht direkt in das IR-Licht desStrahlers,
um, ähnlich wie bei anderen starken Lichtquellen, Schäden an
IhrenAugenzuvermeiden!
DasGehäuseunddasGlasdesStrahlerswerdenbeiBetriebheiß.
Berühren Sie diese bei Betrieb nicht, um Verbrennungen zu
vermeiden!
VermeidenSie Verunreinigungen des Glases besonders durch
Berührungen, da diese bei Erhitzung des Glases leicht zum
BruchdesGlasesführenkönnen.
Richten Sie den Strahler nicht auf leicht entflammbare
Materialienwiez.B.Papieraus!
Betreiben Sie das Gerät ausschließlich mit einem stabilisierten
Netzgerät12VDC
Achten Sie darauf, dass sich die Steckdose zur Versorgung des
Gerätes in dessen Nähe befindet und leicht zugänglich ist, um
dasGerätimBedarfsfallschnellvomNetztrennenzukönnen.
Setzen Sie das Gerät nicht der Nähe von Feuer, Hitze oder lang
andauernderhoherTemperatureinwirkungaus!
Schützen Sie das Gerät vor starken mechanischen
BeanspruchungenundErschütterungen!
Schützen Sie das Gerät vor starken magnetischen oder
elektrischenFeldern!
Verwenden Sie das Gerät nur mit den gelieferten Originalteilen
oderOriginalzubehör!
Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme
dieLieferungaufBeschädigungenundVollständigkeit!
Gefahr!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
8
