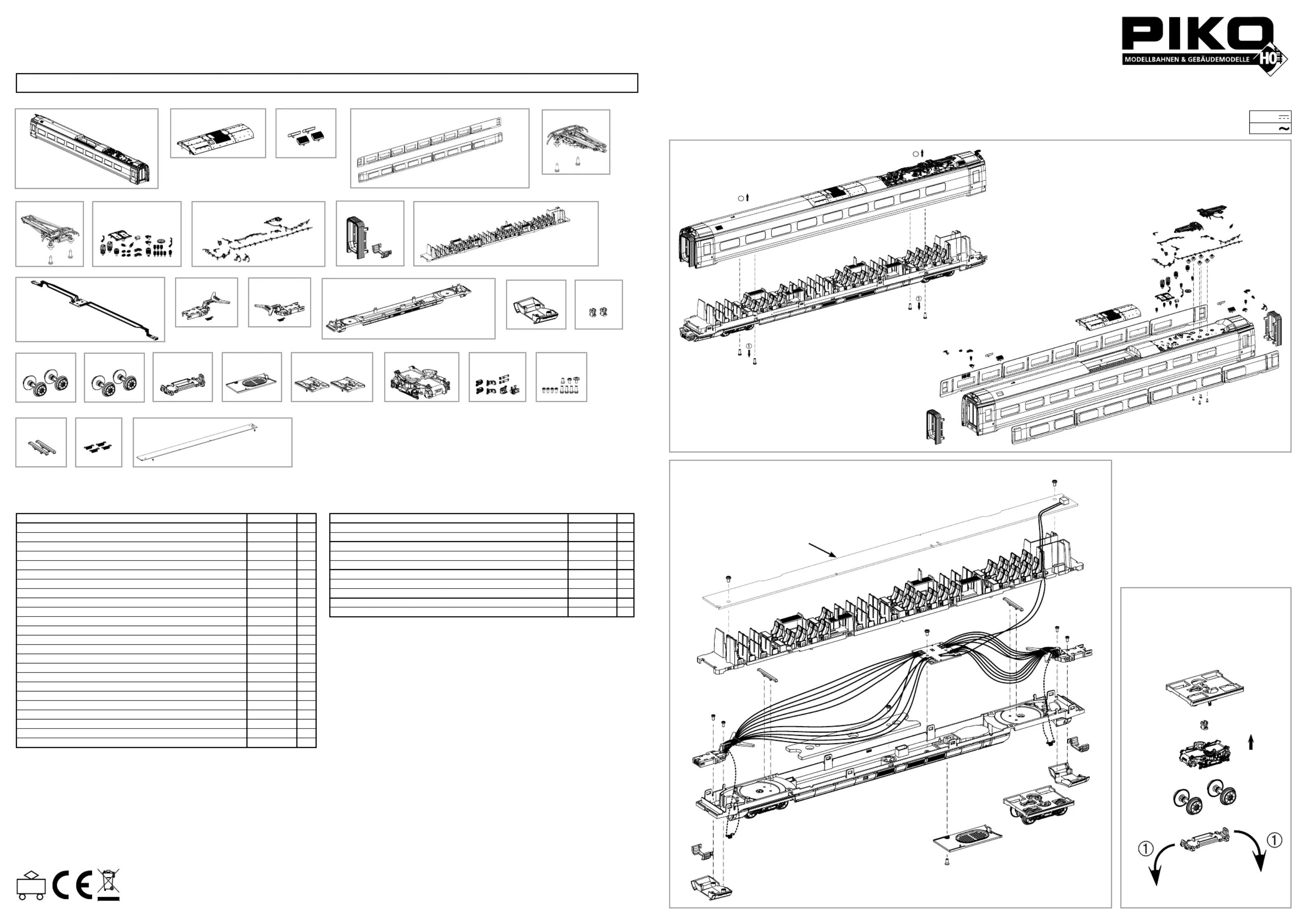

BEDIENUNGSANLEITUNG

ELEKTROTRIEBZUG ICE 4_MITTELWAGEN

Instruction sheet for Electric trainset ICE 4_middle car

58582-90-7010_V9



Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.

Bitte bewahren Sie diese auf.

PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY

Beleuchtungsbausatz: #56290

Interior light kit: #56290

ERSATZTEILE MITTELWAGEN ICE 4

Spare parts for middle car

Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben

•

Please order the wanted spare part with the complete spare part item number.



# 58582 Gleichstrom DC

# 58583 Wechselstrom AC

Nicht enthalten!

Not included!

Non compris!

Niet inbegrepen!

Bezeichnung / Description

ET-Nr. / spare part N°

PG*

Gehäuse, komplett / Body, complete 58582-35 15

Abdeckung Klimaanlage Wagen / Air condition cover middle car 51402-17 7

Dachlüfter (4 Stck.) / Ventilation roof (set of 4) 51402-18 8

Fenster Mittelwagen li/re / Window middle car l/r 58582-21 10

Stromabnehmer / Pantograph 51400-29 12

Stromabnehmer SBB / Pantograph SBB 51400-30 12

Isolatoren / Isolators 58592-36 10

Dachleitungen / Roof cables 58592-37 9

Faltenbalg / Bellows 51400-47 7

Inneneinrichtung / Interior 51400-52 8

Leiterplatte komplett / PCB complete 58592-61 15

Kupplungshalter (Buchsenseite) / Coupler (bush) 51402-66 7

Kupplungshalter (Steckerseite) / Coupler (plug) 51402-67 7

Rahmen / Frame 58582-74 11

Schwenkschürze Kupplung Tür / Chassis end engraving 51400-78 7

Haltepin Schwenkschürze (2 Stück) / Pin-apron (2 pcs.) 51400-82 6

Abdeckung Laufdrehgestell / Cover for Bogie 51400-89 7

Lautsprecherabdeckung / Cover for loud speaker 58592-107 7

Schürze (2 Stck.) / Apron (set of 2) 58590B-108 7

Laufdrehgestell / Bogie 58590B-109 10

Kleinteile Laufdrehgestell / Small parts Gear box 58590B-110 9

Schrauben Set / Set of screws 58592-111 7

Kabelhalter (2 Stk.) / Cable holder (set of 2) 51400-112 5

Kupplungsfeder (4 Stk.) / Coupler-spring (set of 4) 51400-113 6

56290

30 36 37

78 82

66 67

leicht spreizen und abziehen /

Spread and pull slightly /

écarter légèrement et enlever /

Licht spreiden en verwijderen

111

112

0-12 V

0-16 V

*Preisgruppe *price category

Bezeichnung / Description

ET-Nr. / spare part N°

PG*

ET aus unserem Standard-Programm / Spare parts standard range

Beleuchtungsbausatz Mittelwagen / Interior light kit middle car 56290

nur für DC-Version / only for DC version

Radsatz (2 Stk.) / Wheelset (set of 2) 51400-87 10

nur für AC-Version / only for AC version

Radsatz (2 Stk.) / Wheelset (set of 2) 51401-87

113

AC/DC

AC/DC AC/DC AC/DC

AC/DC

AC/DC AC/DC AC/DC

AC/DC

AC/DC AC/DC

AC/DC

AC/DC AC/DC

AC/DC

87 87

DC AC

89 107

AC/DC AC/DC

110

AC/DC

108 109

AC/DC AC/DC
