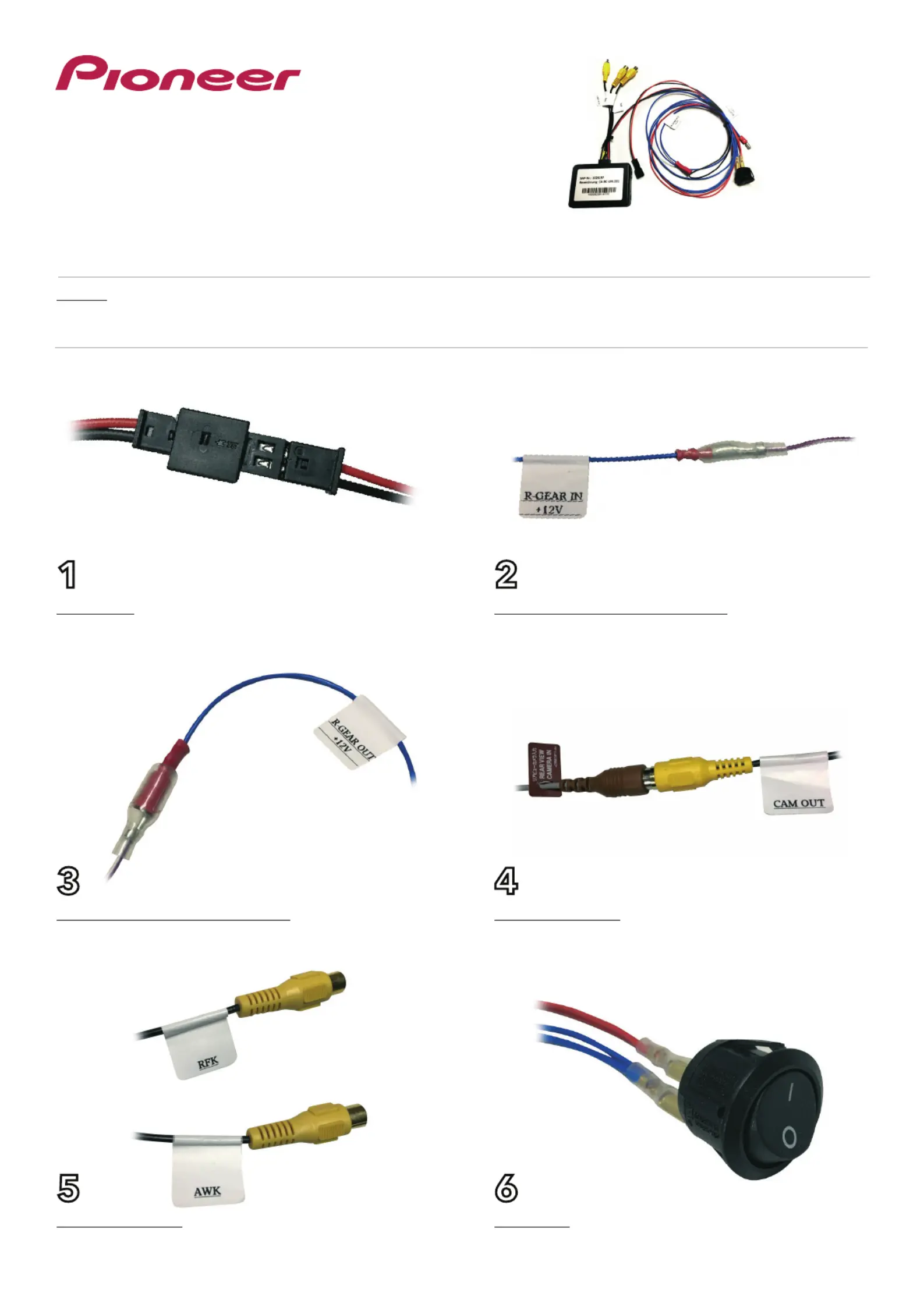

Installation manual CA-BC-UNI.001 | Version 1.0
EN - Installation Manual
Power supply
Ducato NAVGATE EVO units: Plug ‘n’ play
Other Pioneer units: Red to 12V accessory / Black to ground
Connect reverse signal (PURPLE / WHITE)
Reverse signal to Pioneer unit
Connect video signals
RFK = Reverse camera / AWK = Alternative camera
Connect reverse signal (PURPLE / WHITE)
Reverse signal from vehicle
Connect video signals
Install switch
Drill 20 mm hole
2
4
6
1
3
5
CA-BC-UNI.001
DUAL CAMERA SWITCH
Function
• Switch position to ‘I’: secondary camera activated
• Switch position to ‘0’: reverse camera activated
