Seite 1/8
1/8
Steering wheel control interface installation kit for:
DUCATO
Model: Fiat Ducato 8 (R1LOW)
Fiat Ducato 9 (R1LOW)
Year: 2021>

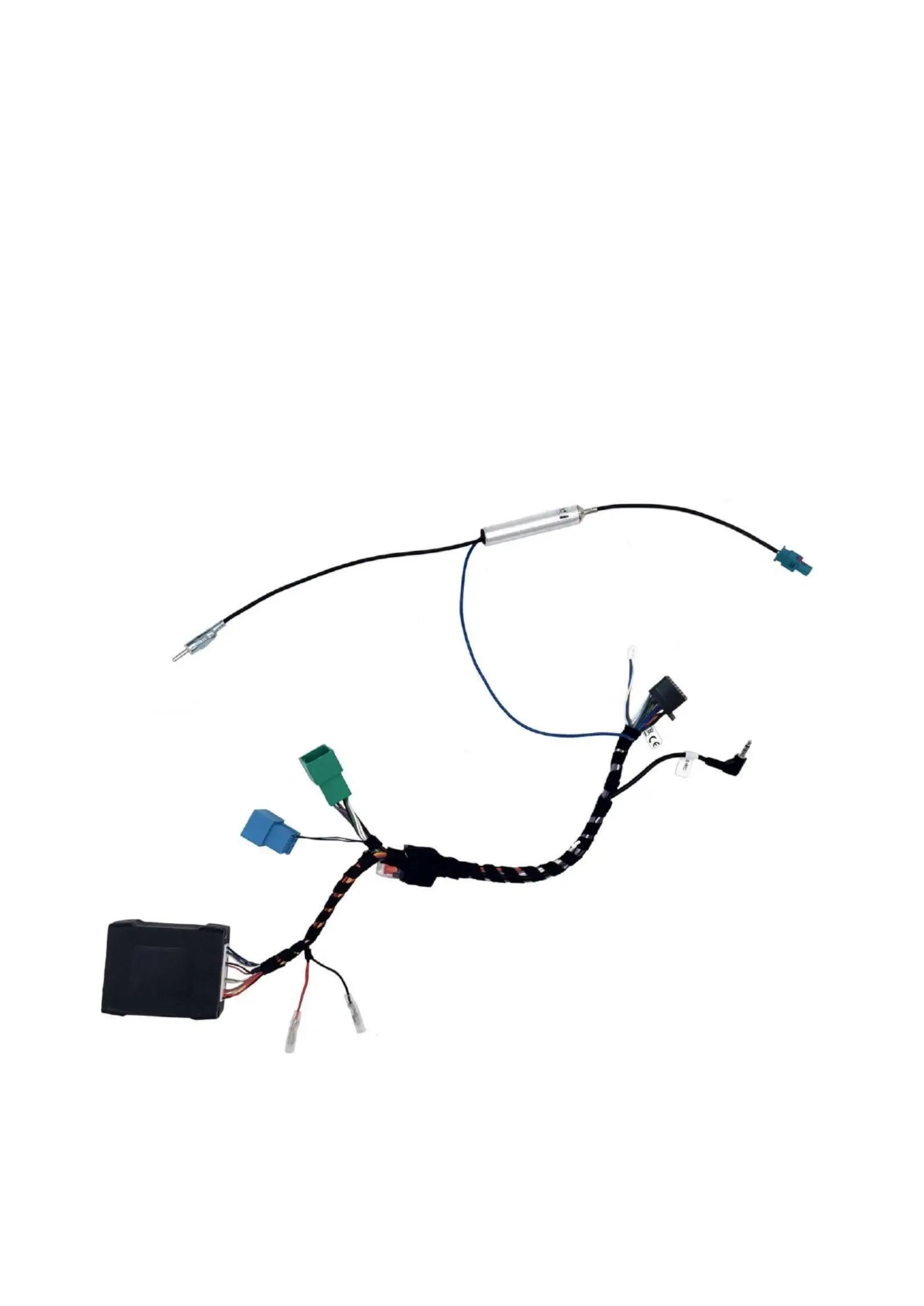

Kit content:
Antenna adapter
Radio adapter
SWC CANBUS interface
Wiring harness
Customer code: -FCA-UAR.003 CD
INSTALLATION
MANUAL
All installation work must be performed by a qualified professional installer only.
The manufacturer / dealer is not liable for any kind incidental indirect damages. of or
04/2023 ALL RIGHTS RESERVED. Technical changes possible. No liability for misprints.
2/8
3
4
3a
5
2
6
1
8
7
In order to prevent ESD damage, the WHEEL REMOTE JACK must be connected before plugging
in the connectors on car side.
Wiring:
3b
ATTENTION!
1- CAR CONNECTOR To
2- CAR CONNECTOR To
3- PHANTOM POWER:
3a- JACK DIN - RADIO ANTENNA CONNECTOR To
3b- MALE FAKRA - To CAR ANTENNA CONNECTOR
4- UART CONNECTOR
5- RADIO CONNECTOR
6- SWC - To WIRED REMOTE SOCKET (NOTE: do not connect to microphone socket)
7- Black wire GND
7- Red wire UNDERKEY
g
3/8
2
3
1
- This is the original connectors connection guidelines:
1- White - AM/FM radio
2- Grey - DAB antenna
3- Blue GPS Antenna–
4- Red/Yellow USB –
5- Red Camera –
Output voltage
V battery 0.2 V –at 0.5 A
V battery 1.0 V 2.0 A–at
V battery
Min.
Max
9 Vdc
16 Vdc
5
4
*PLEASE NOTE: The Pioneer DAB connector (AQUAREL) will not have the same color as the OEM
Ducato 8 DAB connector (GREY).
Pioneer DAB connector
