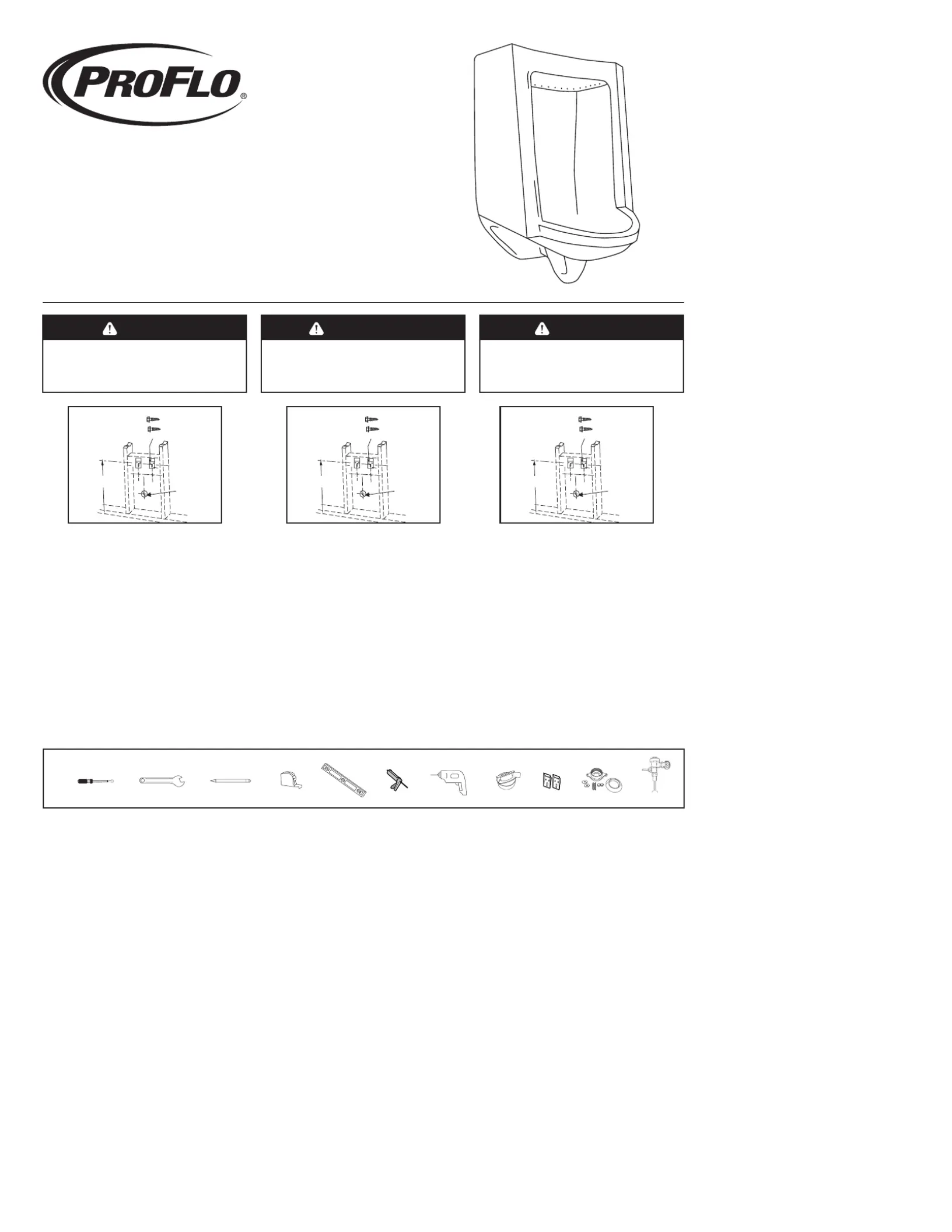

1©2020 Ferguson Enterprises, LLC 1020 2240312PROFLO.COM

WARNING

CAUTION PRODUCT IS FRAGILE :

Handle with care to avoid breakage

and possible injury!

AVERTISSEMENT

AVERTISSEMENT DE PRODUIT FRAGILE :

Manipuler avec précaution pour éviter les

bris et les blessures!

ADVERTENCIA

PRECAUCIÓN EL PRODUCTO ES FRÁGIL :

¡manéjese con cuidado para evitar que se

rompa y provoque una posible lesión!

Recommended Tools and Material

(A) Regular Screwdriver

(B) Adjustable Wrench

(C) Marker

(D) Tape Measure

(E) Level

(F) Silicone Sealant

(G) Drill & Bit

(H) Thread Sealant

(I) Hanger Clip (Included)

(J) 2" NPT Outlet Spud (Included)

(K) Flush Valve (Not Included)

B

C

D

F

A

E

H

J

G

KI

INSTALLATION

1. Turn water supply off.

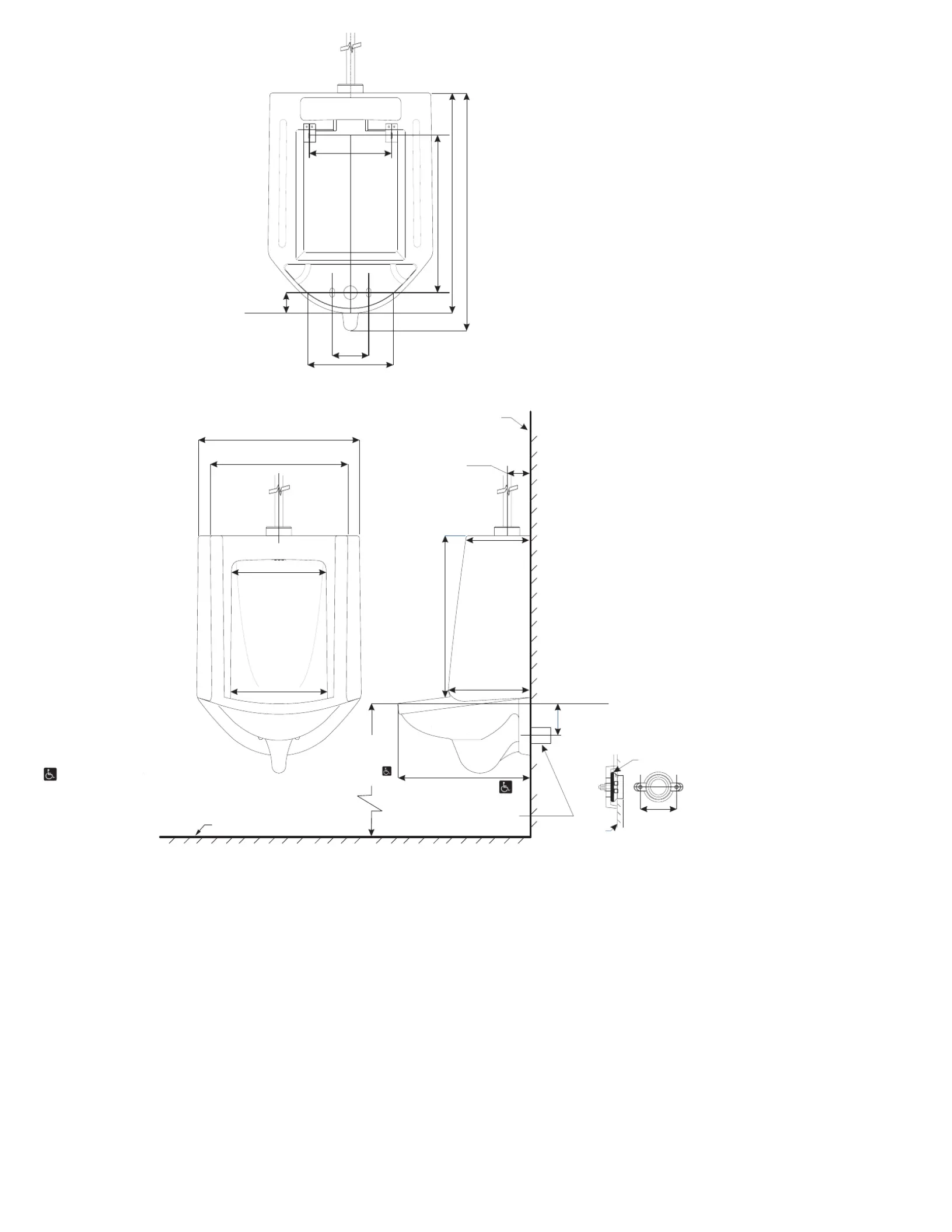

2. Install or relocate the supply and waste pipe to

conform to rough in dimensions.

3. Ensure there is appropriate construction framing to

support urinal (figure 1).

4. Determine the location of the waste pipe nipple

as well as the length of the nipple and take into

account for the brass outlet spud (included) that

threads into the waste nipple. Also consider the

spacing for the gasket.

INSTALLATION

1. Fermer l’alimentation en eau.

2. Installer ou déplacer le tuyau d’alimentation et

d’évacuation pourrespecter lesdimensions entre le

mur et le drain.

3. S’assurer que le support de construction est

approprié pour soutenir l’urinoir (figure 1).

4. Déterminer l’emplacement de l’embout du tuyau

d’évacuation de même que la longueur de l’embout,

et tenir compte de l’ergot de sortie en laiton (inclus)

qui se visse dans l’embout de vidange. Tenir compte

également de l’espace pour le joint.

INSTALACIÓN

1. Desconecte el suministro de agua.

2. Instale o reubique el tubo de suministro y la tubería

de desagüe para que se ajusten a las dimensiones

aproximadas.

3. Asegúrese de que la estructura de la construcción

es apropiada para soportar el mingitorio (figura 1).

4. Determine la ubicación de la boquilla del tubo de

desagüe, así como también el largo de la boquilla y

considere la espita del tomacorriente de cobre (inclu-

ido) que se enrosca dentro de la boquilla de desagüe.

También considere el espacio para la junta.

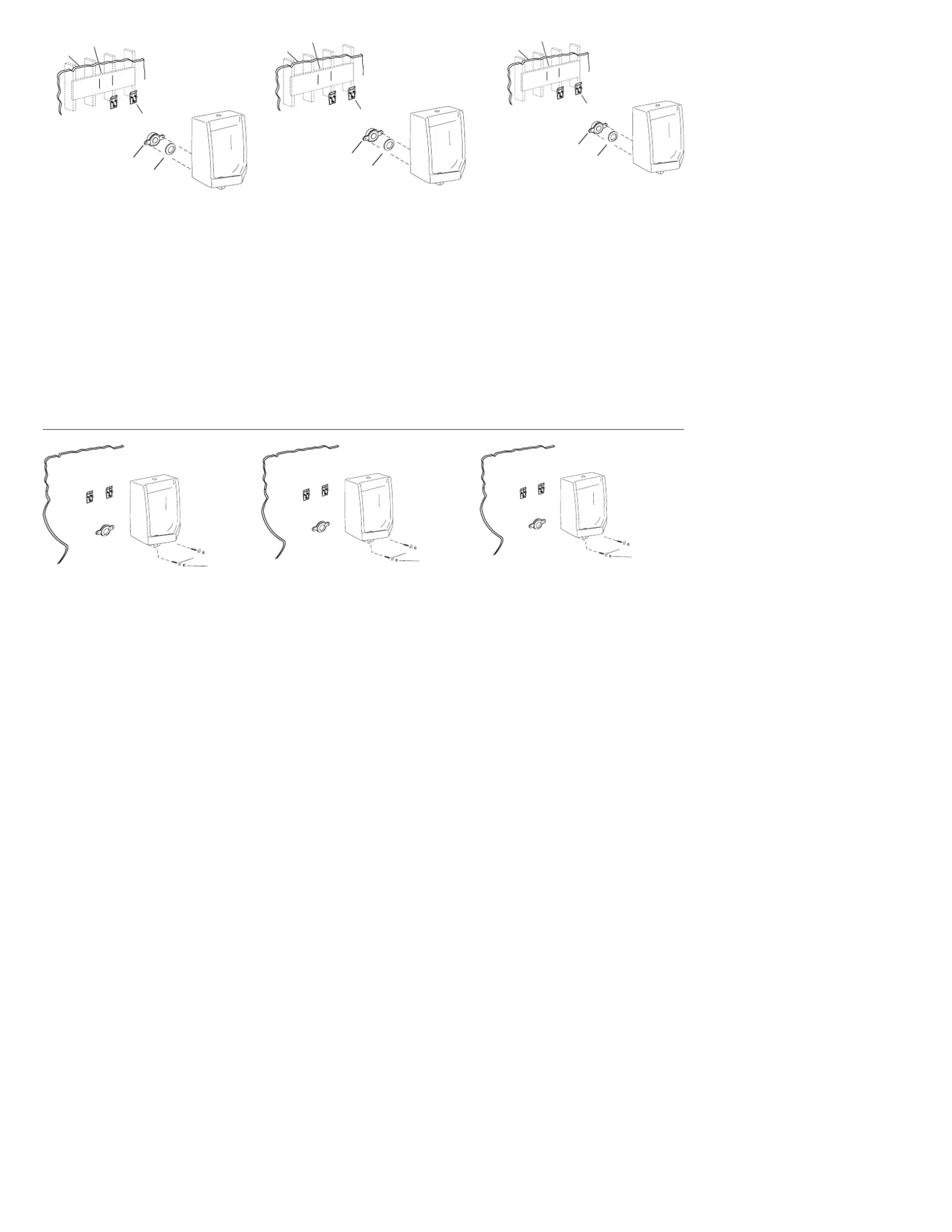

Fiurge 1

Anchor Screw

Vis d’ancrage

Tornillo de Anclaje

Waste

Vidange

Drenaje

Wall Hanger

Support mural

Colgador de

Pared

Fiurge 1

Anchor Screw

Vis d’ancrage

Tornillo de Anclaje

Waste

Vidange

Drenaje

Wall Hanger

Support mural

Colgador de

Pared

Fiurge 1

Anchor Screw

Vis d’ancrage

Tornillo de Anclaje

Waste

Vidange

Drenaje

Wall Hanger

Support mural

Colgador de

Pared

WALL HUNG URINAL

URINOIR MURAL

MINGITORIO SUSPENDIDO EN PARED

PF1825PTAWH

Installation Instructions

Instructions pour l’installation / Instrucciones de instalación
