Seite 1/4
Quick-Ohm Küpper & Co. GmbH
Bauteile – Wärmemanagement - Industriekeramik
www.quick-ohm.de
- 1 -

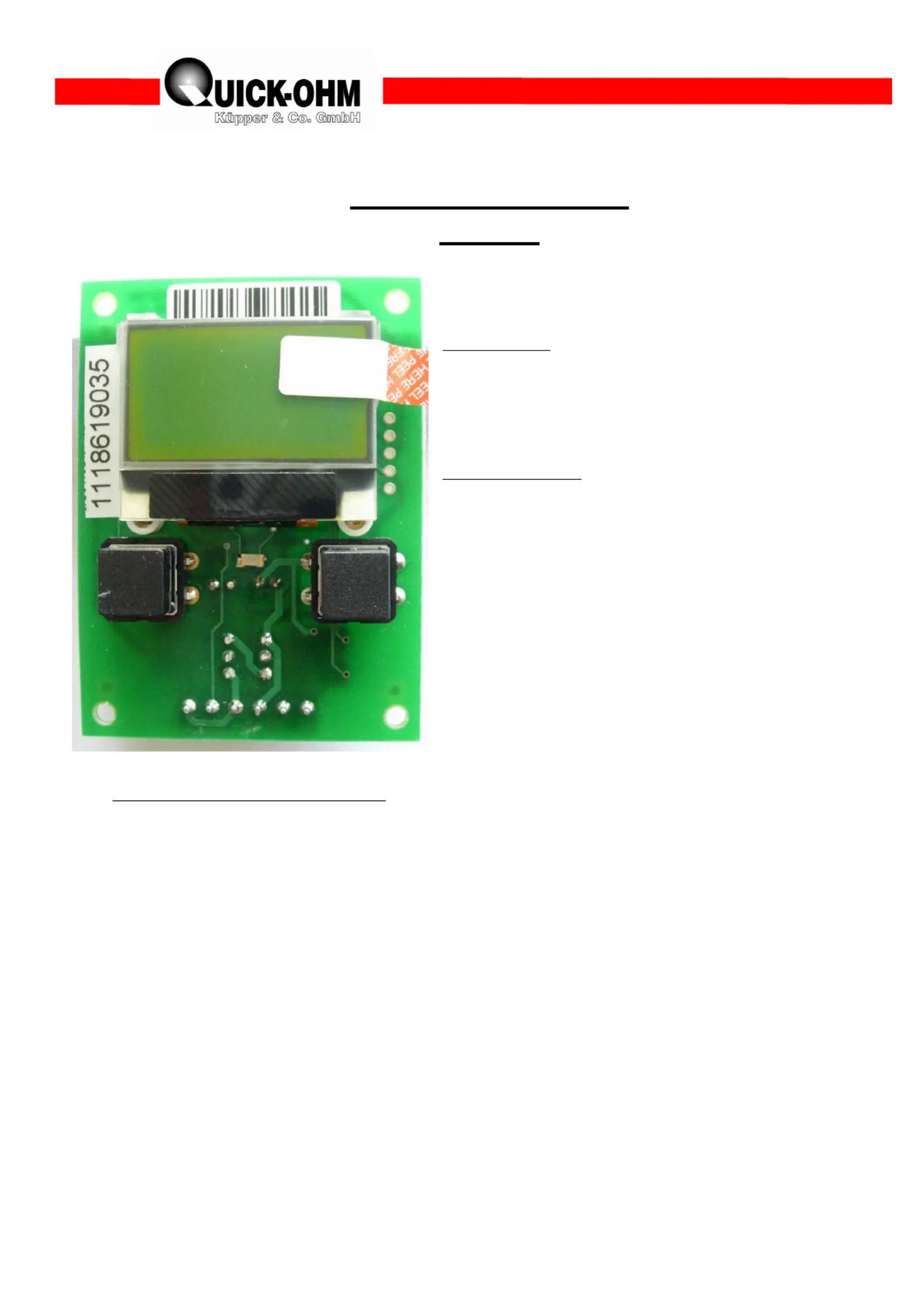

Peltiercontroller QC-PC-D-100
Bedienungsanleitung
Display
Lieferumfang: 1 Display
1 Bedienungsanleitung
Technische Daten:
Abmessung Display:
34mm x 19mm
Abmessung Platine:
ca.: 70mm x 50mm x 25mm
Temperaturbereich:
Kühlen:-20°C…+50°C
Heizen:0°C…+100°C
Spannungsversorgung: 10V…24V
1. Einsatz des Displays QC-PC-D-100:
Das Display QC-PC-D-100 wurde entwickelt, um die Verwendung der Kompakt Controller
QC-PC-C01C und QC-PC-C01H-100 komfortabeler zu gestalten. Das Display ersetzt keinen
Regler, es wird in eine vorhandene Steuerung eingebunden und ermöglicht es, die eingestellte
Zieltemperatur, die aktuelle Ist-Temperatur sowie die Betriebsart abzulesen. Bei Erreichen der
eingestellten Zieltemperatur wird ein zusätzliches 5VDC Signal (TTL), begleitet von einer
LED-Anzeige, geschaltet. Sie erhalten hierüber die Möglichkeit externe Geräte in die
Steuerung einzubinden und zu schalten. Das Gerät verfügt über eine Hintergrundbeleuchtung,
welche bei beliebigem Tastendruck aktiviert wird und deren Dauer einstellbar ist.
Quick-Ohm Küpper & Co. GmbH
Bauteile – Wärmemanagement - Industriekeramik
www.quick-ohm.de
- 2 -

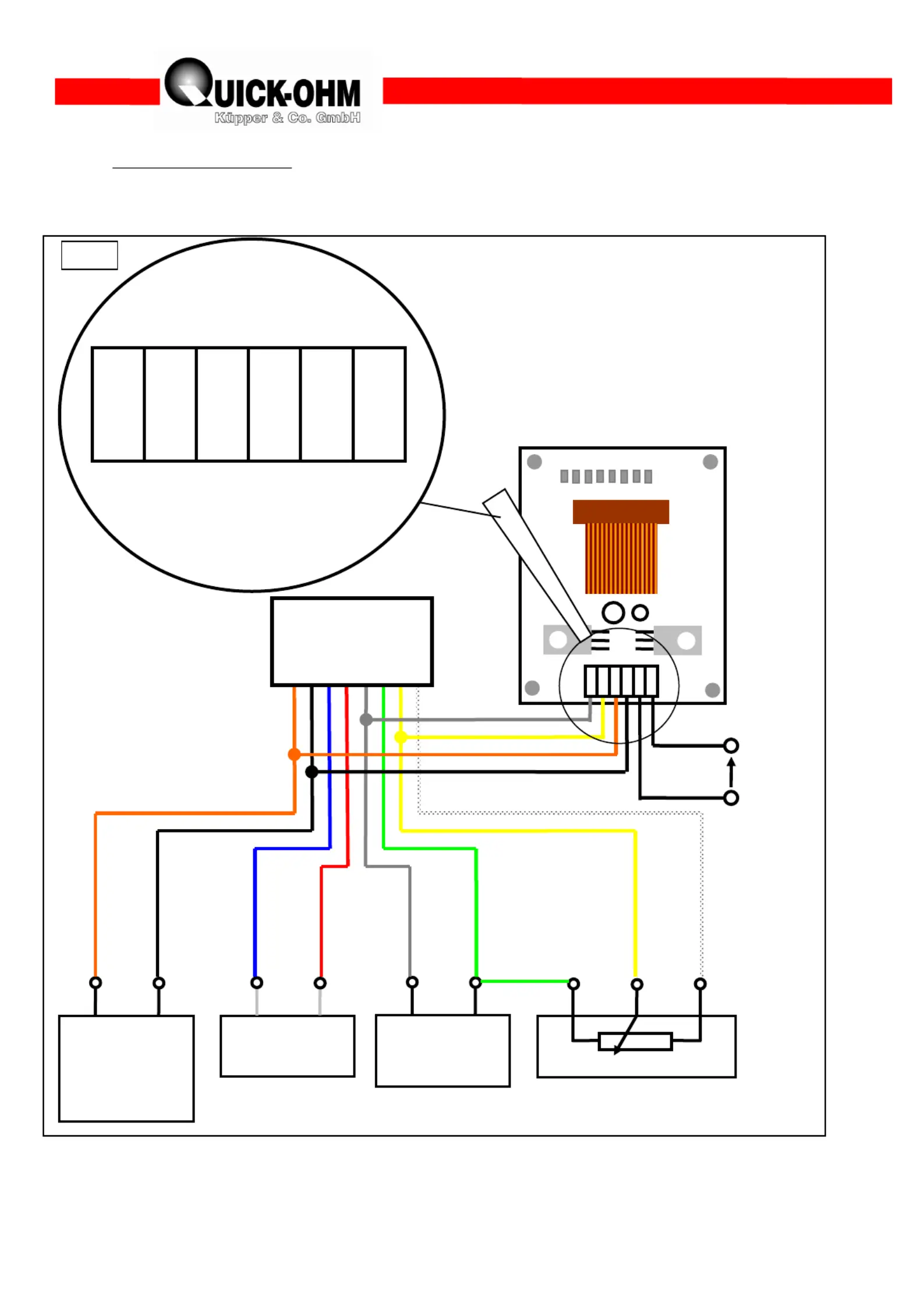

2. Der elektrische Aufbau:
Um das Display verwenden zu können, muss es in eine bestehende Steuerung eingebunden
werden. Gehen sie bei der Verdrahtung vor, wie in folgendem Schaltplan aufgezeigt.
+ -
Versorgungs-
Spannung
10V … 24V
Peltierelement
Temperatur-
Sensor
NTC 10KΩ
Potentiometer 10K
Ω
Bild 2:
Weiß
+5V Poti
Gelb
Control
Poti-Signal
Grün
Gnd
Sens/Poti
Grau
Sensor
Signal
Rot
+PE
Blau
-PE
Schwarz
GND
Orange
10..24V
Controller
QC-PC-C01C
oder
QC
-
PC
-
C01H
-
100
-
5VDC
+
Rückseite Display
Tempe-
ratur
Istwert
Tempe-
ratur
Sollwert
+
Versor-
gungs-
spann-
ung
-
Versor-
gungs-
spann-
ung
+
Signal
5V
-
Signal
5V
Quick-Ohm Küpper & Co. GmbH
Bauteile – Wärmemanagement - Industriekeramik
www.quick-ohm.de
- 3 -
3. Das Menü:
1) Durch gleichzeitiges Drücken der beiden Tasten für ca. 5 Sekunden gelangen Sie vom
Anzeigemodus ins Menü. Sollte innerhalb von ca. 90 Sekunden keine weitere Taste betätigt
werden, so schaltet das Gerät in den Anzeigemodus zurück.
2) Durch Drücken der einzelnen Tasten blättern Sie vor und zurück.
Um in einem ausgewählten Menüpunkt eine Einstellung zu ändern, sind erneut beide Tasten
gleichzeitig, für ca. 5 Sekunden zu drücken. Der änderbare Parameter wird nun vor dunklem
Hintergrund angezeigt.
3) Das Betätigen einer Taste erhöht (rechts)/verringert (links) den markierten Parameter, bzw.
springt zwischen den verschiedenen Auswahlvarianten um. Die Änderung ist sofort wirksam.
4) Die Markierung des Parameters verschwindet. Indem beide Taste für ca. 2 Sekunden
gleichzeitig betätigt werden.
5) Durch Wiederholen der Punkte 2 bis 4 können alle Parameter abgearbeitet werden.
6) Durch gleichzeitiges Drücken der beiden Tasten für ca. 5 Sekunden gelangen Sie vom Menü
in den Anzeigemodus zurück. Auch wenn innerhalb von ca. 90 Sekunden keine weitere Taste
betätigt wird, schaltet das Gerät in den Anzeigemodus zurück.
Werkseinstellung:
Wenn die Versorgungsspannung einschalten, während Sie beide Tasten gedrückt halten, bis die Anzeige
erscheint, dann werden alle Parameter auf Werkseinstellung zurück gesetzt.
4. Die Parameter:
Parameterbezeichnung Stellbereich/Auswahlliste Werkseinstellung
Mode Cooling/Heating Cooling
TT offset -5°C - +5 °C 0,0 °C
TA offset -5°C - +5 °C 0,0 °C
Output hyst +0,1°C - +5 °C 0,2 °C
Output offset -5°C - +5 °C 0,0 °C
Output invert Normal/Invert Normal
Lcd backlight OFF/ON/10Sec/15Sec…60Sec 10 Sec
Lcd contrast 1 - 10 5
Sw. version Nur Anzeige x.xx
Mode:
Wählen Sie , wenn Sie das Display zusammen mit dem blauen QC-PC-C01C-100 Cooling
verwenden.
Wählen Sie , wenn Sie das Display zusammen mit dem blauen QC-PC-C01H Heating
verwenden.
TT offset:
Der Wert der hier eingestellt wird, addiert sich auf den angezeigten TT-Wert. Kalibrieren Sie
hier gegebenenfalls die Zieltemperatur.
TA offset:
Der Wert der hier eingestellt wird, addiert sich auf den angezeigten IST-Wert. Kalibrieren Sie
hier gegebenenfalls die aktuelle Temperatur.
Output hyst:
Stellen Sie hier die Hysterese ein, mit der das 5V-Signal zu- bzw. weggeschaltet wird.
