Rainbow ECL54D Bedienungsanleitung
Rainbow
Sicherheitskamera
ECL54D
Lies die bedienungsanleitung für Rainbow ECL54D (1 Seiten) kostenlos online; sie gehört zur Kategorie Sicherheitskamera. Dieses Handbuch wurde von 13 Personen als hilfreich bewertet und erhielt im Schnitt 4.9 Sterne aus 7 Bewertungen. Hast du eine Frage zu Rainbow ECL54D oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/1

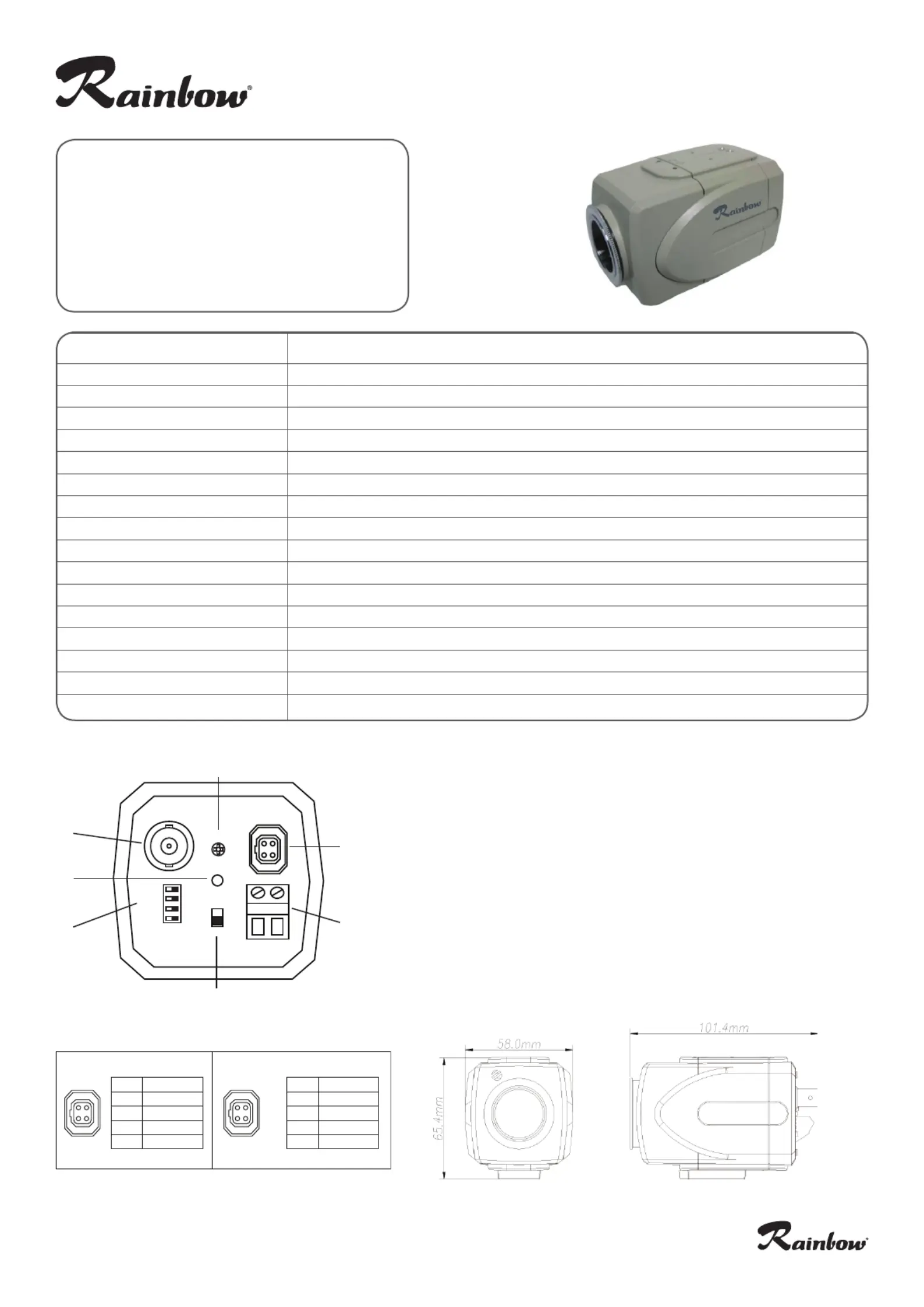

1/3” Color Sony Super HAD II CCD
540 lines, 0.1 lux
Basic Day/Night (not IR sensitive)
Supports DC, Video, and manual iris lenses
Dual voltage – 12VDC/24VAC
3-year warranty
Features
User Manual
Rainbow / International Space Optics • 200 McCormick Avenue, Costa Mesa CA 92626
Toll Free US & Canada 1-800-654-5367 • Int’l +1 949 260 1599 • www.rainbowcctv.com
Specifi cations subject to change without notice
V1.0
Model ECL54D
Image Sensor 1/3” Color Sony Super HAD II CCD
Horizontal Resolution 540 TV Lines
TV System NTSC
Picture Elements (pixels) 537(H) × 505(V)
Min. Illumination 0.1 lux
Mount CS (C-mount adapter included)
Lens Iris Output DC / Video (4-pin connector)
Signal to Noise Ratio More than 48dB
Synchronizing System Internal
Electronic Iris 1/60~1/100,000 sec.
Video Output 1Vp-p 75ohm
Power Requirement 12VDC/24VAC ±10% 300mA Max.
Operating Condition +14 ~ 122°F (-10°C ~ +50°C)
Measurements (w/h/d) 2.3 × 2.6 × 4.0 inches (58mm × 65.4mm × 101.4mm)
Weight (Camera Only) 12.9 oz. (365g)
Color Ivory
1 3
2 4
Pin
1
2
3
4
Signal
+12VDC
N.C.
Video
Ground
VIDEO TYPE LENS
* Also referred to as DAMP, CONTROL, or DUMP
1 3
2 4
Pin
1
2
3
4
Signal
Brake – *
Brake + *
Drive +
Drive –
DC TYPE LENS
VIDEO OUT
Level
BLC
AE
AGC
NC
OFF
IRIS
OFF
Power
Video
DC
AUTO IRIS
AC
DC
+
24V
12V
-
DC lens Level adjustment. When using a DC type auto-iris lens, adjust this if the
picture is too dark or bright.
Video out connector (BNC)
Power LED
DIP Switches
Back Light CompensationBLC
Electronic iris selectionAE/IRIS
Set to AE when using an auto-iris lens
Set to IRIS when using a manual iris lens
Automatic Gain Control. Improves the picture in low light conditions.AGC
NC Not used
Auto-iris lens connector. See pinout to make sure your lens is compatible.
Power terminal. Use 12VDC or 24VAC only.
Auto-iris lens selection switch. Select your lens type (DC or Video).
