Rapid RP150 Multi Bedienungsanleitung

Dieser Nietvorsatz ist mit unserem Multi™ Mundstück ausges-tattet, mit dem sich Niete Ø 3,2 mm - Ø 4 mm - Ø 4,8 mm setzen lassen. I. Anforderungen an das Antriebswerkzeug1. Werkzeug muss mit einstellbarer Drehmomenteinstel-lung ausgestattet sein.

8können. Das Drehmoment wird durch Drehen des Drehmomente-instellrings hinter dem Spannfutter eingestellt (Abbildung 2. F). Je höher das Drehmoment ist, desto mehr Kraft hat der Schrauber. Hinweis: In einigen Fällen wird der Wert in Nm durch Einstell-nummern ersetzt (z. B. 1 bis 5), wobei 1 der minimale und 5 der maximale Drehmomentwert ist. 2. Erforderliche Mindestakkuleistung des verwendeten Schraubers:• Für Niete aus Aluminium, Stahl und für verkupferte Niete: 12V• Für Niete aus rostfreiem Edelstahl: 14. 4V3. Antriebsmodus (DARF NICHT im Bohr- oder Schlagbohrmodus sein) (Abbildung 2. G)4. Immer mit der niedrigsten Drehzahl beginnen (RPM)Stellen Sie dazu den Regler mit 2 Positionen auf Position 1 (falls zutreffend), welche die langsamste Geschwindigkeit ist (Abbildung 2. H). Starten Sie dann das Werkzeug und erhöhen Sie schrittweise die Geschwindigkeit, bis es gut funktioniert. II.

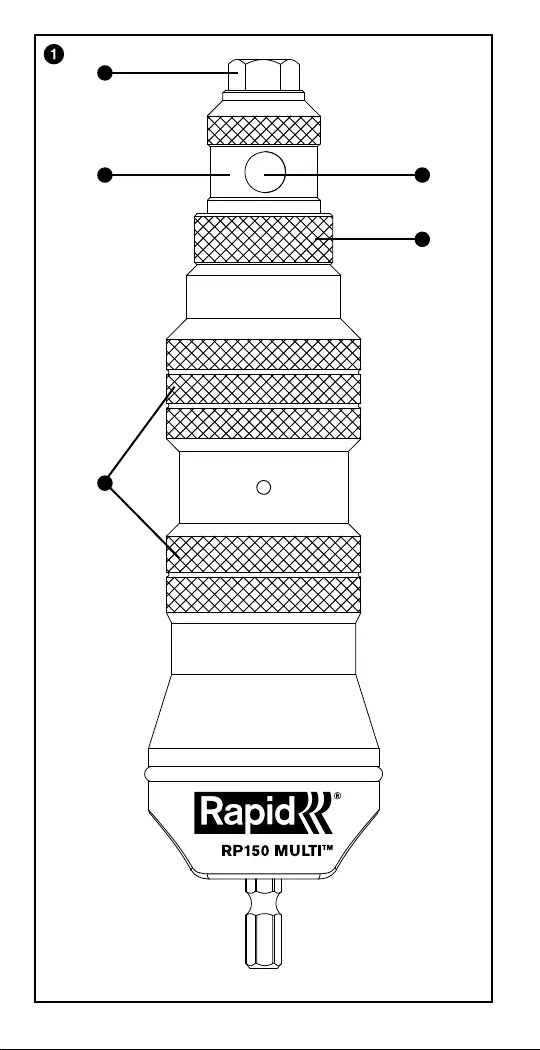

EigenschaftenA. Griffbereiche B. AufnahmestückC. Verschlussring D. Kontrollfenster / KolbenE. Mundstück F. DrehmomenteinstellringG. Bohrer/Schraubereinstellung H. GeschwindigkeitseinstellknopfIII. Sicherheitshinweise1. Tragen Sie immer eine angemessene Schutzausrüstung, insbe-sondere eine ANSI-zugelassene Schutzbrille und dicke Arbeits-handschuhe (gummiert). 2. Wir empfehlen, nur Niete von Rapid zu verwenden. Um die richtige Größe entsprechend Ihrer Materialstärke zu wählen, beachten Sie bitte die Information auf der Nietverpackung. 3. Das Werkstück MUSS gesichert werden, um mögliche Verletzung-en zu vermeiden. Ungesicherte Gegenstände können sich mit dem Eintreibwerkzeug drehen. IV. Bedienungsanleitung1. Vergewissern Sie sich, dass alles vor dem Gebrauch GUT FEST-GEZOGEN ist und achten Sie darauf, dass dies auch so bleibt, indem Sie es REGELMÄSSIG ÜBERPRÜFEN. 2.

Sie MÜSSEN das Nietwerkzeug mit dicken Handschuhen fest an den Griffbereichen HALTEN, wenn Sie es benutzen. Der Nietaufsatz darf sich nicht drehen. 3.

Betätigen Sie Ihr Eintreibwerkzeug im LINKSLAUF, bis ein hörba-res Geräusch aus dem Nietgerät kommt. Vergewissern Sie sich im Kontrollfenster am Aufnahmestück, dass sich der Kolben im Inneren in seiner maximalen Vorwärtsposition befi ndet (Abbildung 3). 4. Führen Sie den Nietdorn in das Loch im Mundstück ein und stellen Sie sicher, dass zwischen dem Mundstück und dem Nietkopf kein Zwischenraum vorhanden ist (Abbildung 4). 5. Starten Sie den Schrauber vorsichtig im RECHTSLAUF, so dass der Nietdorn leicht vom Nietvorsatz gegriffen wird, damit er nicht herausfällt (Abbildung 5). 6. Richten Sie den Nietvorsatz so gut wie möglich auf das Bohrloch aus und setzen Sie den Nietkopf ein. 7. Starten Sie den RECHTSLAUF, bis der Nietdorn vom Niet abge-schnitten ist.

98. Starten Sie dann den Schrauber im LINKSLAUF, bis der abgesch-nittene Nietdorn aus dem Nietvorsatz ausgeworfen wird. Je nach Schmierung der Werkzeugbackenstücke kann der Nietdorn von selbst herausfallen oder nicht.V. Wartung1. Reinigen Sie und fetten Sie die Teile des Kolbens mindestens einmal im Jahr.VI. FehlerbehebungProblemMögliche UrsachenLösungenNietdorn-verklem-mungMontagefettDer Dorn eines benutzten Niets fällt möglicher-weise nicht aus dem Schmierfett heraus, auch wenn er korrekt gelöst wurde.

Stecken Sie den Niet bei ganz nach vorne gezogenem Kolben mehrmals ein, um das Fett zu entfernen oder reinigen/blasen sie die Spannbacken aus.Loses Mund-stückZiehen Sie das Mundstück mit dem mitgelief-erten Schraubenschlüssel oder einem gleichw-ertigen Werkzeug fest.Loses Aufnah-mestückZiehen Sie erst das Aufnahmestück und dann den Verschlussring mit dem mitgelieferten Schraubenschlüssel oder einem gleichwertigen Werkzeug fest.Benutzter Niet-dorn ist lose, lässt sich aber nicht greifen.Versuchen Sie, den Niet nicht gegen das Mundstück zu setzen, sondern lassen Sie einen Spalt von 1/16 - 1/8" (1 - 3 mm) zwischen Niet und Werkzeug, damit der Nietdorn beim Zurückführen nach vorne mehr freigelegt wird.Dauerhafte VerklemmungZiehen Sie das Mundstück, das Aufnahmestück und den Verschlussring wieder fest.
