Installation GuideRIGOL

1

DP700 Rack Mount Kit

RM-1-DP700

This rack mount kit (RM-1-DP700) is designed to mount a single RIGOL DP700 series

programmable linear DC power supply into a 19-inch cabinet that conforms to the Electronic

Industries Association (EIA) standard.

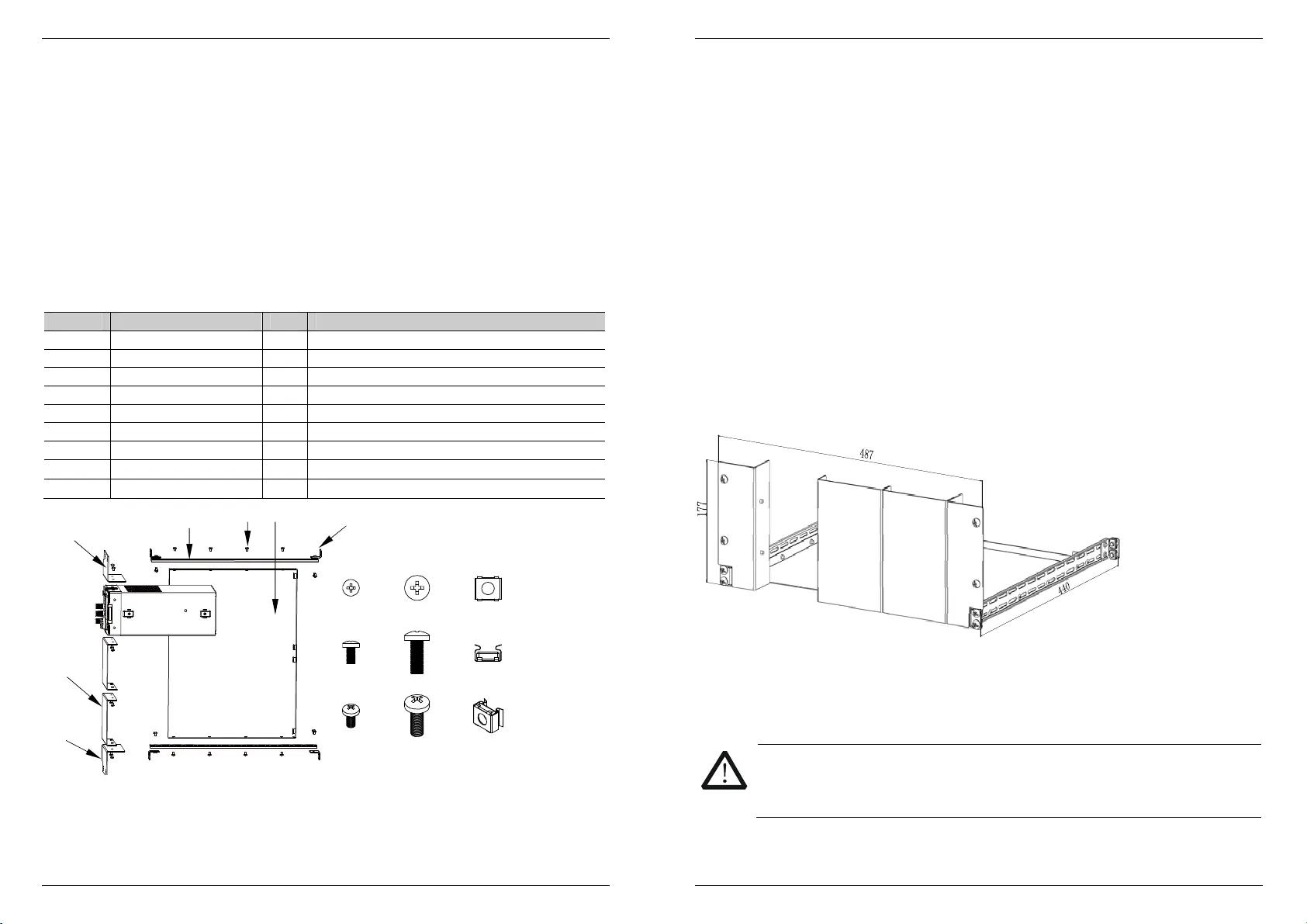

Kit Part Checklist (RM-1-DP700)

No.NameQty.Description

1 Right Fastener 1 --

2 Filler Panel 2 --

3 Left Fastener 1 --

4 Rail 2 --

5 M4 Screw 24 M4x8 Phillips Pan Head Screw

6 Bottom Plate 1 --

7 Side Beam Fastener 4 --

8 M6 Screw 12

M6x16 Phillips Pan Head Screw

9 M6 Nut 12

M6 Square LockCage Nut

5 8 9

RIGOL

3

4

6

7

1

2

5

Installation GuideRIGOL

2

Installation Tool

The PH2 Philips screwdriver is recommended.

Space Requirements

To mount the instrument into the cabinet correctly, please ensure that the following

requirements are met.

The cabinet must be a standard 19-inch one.

The available height of the cabinet should be at least 4U.

The depth of the cabinet should be at least 500 mm.

The dimensions of the rack are as shown below.

Unit: mm

Installation Procedures

CAUTION

Only authorized operators are allowed to perform the installation. Improper

installation might cause damage to the instrument or an installation failure.
