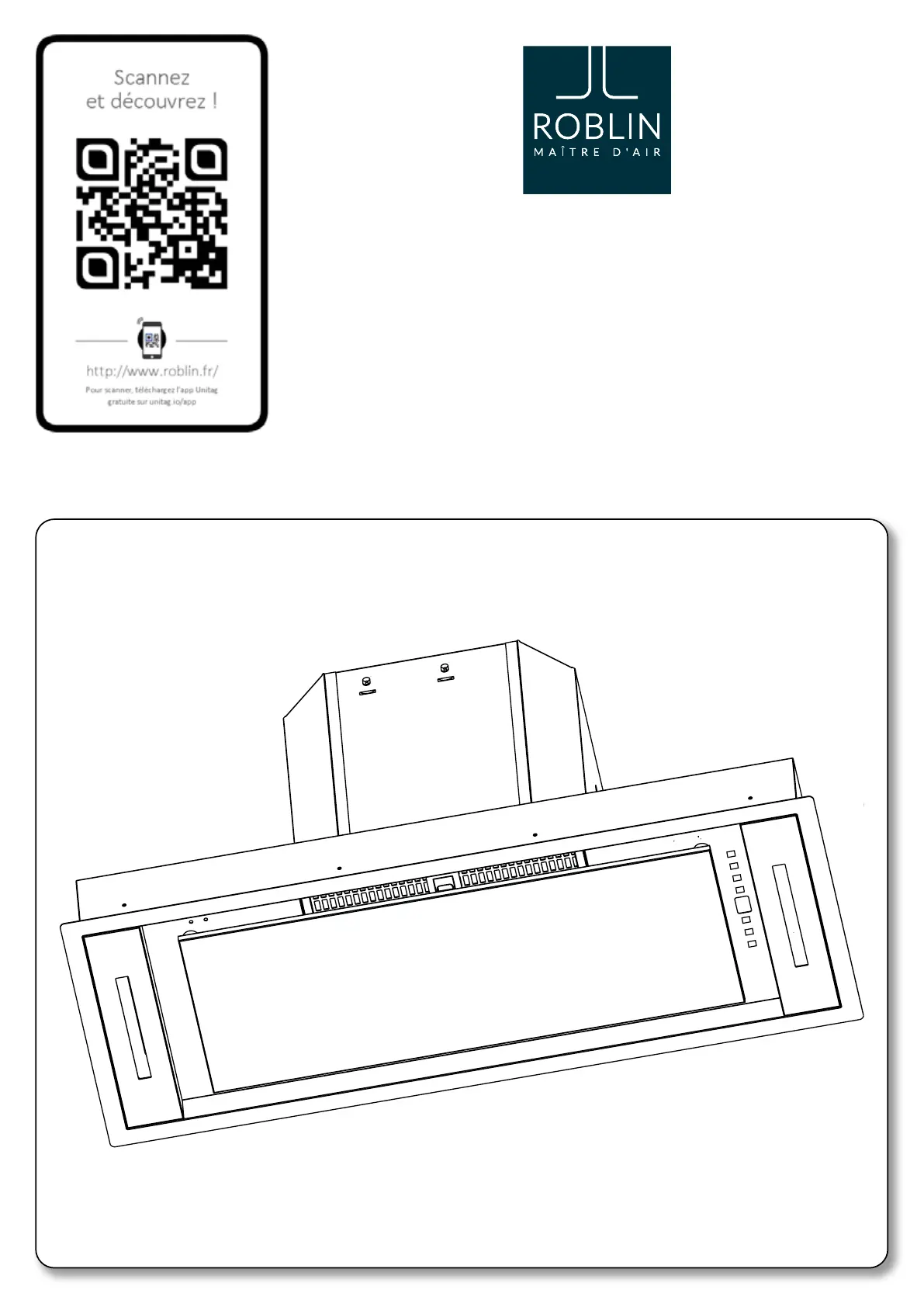

Roblin Confidence 560 Bedienungsanleitung

Wenn ein Produkt mit dem Symbol einer durchgestrichenen Mülltonne versehen ist, bedeutet dies, dass das Produkt unter die europäische Richtlinie 2002/96/EG fällt. Ihr Produkt wurde unter Verwendung qualitativ hochwertiger Materialien und Komponenten konstruiert und hergestellt, die recy-celt und wiederverwendet werden können:• Bitte informieren Sie sich über das örtliche Abfalltrennungssystem für Elektro- und Elektronikabfälle,• Halten Sie sich bitte an die örtlichen Bestimmungen und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Hausmüll,• Die ordnungsgemäße Entsorgung Ihres Altgeräts trägt zur Vermeidung möglicher negativer Auswirkungen für die Umweltund die menschliche Gesundheit bei. HINWEISE ZUR MONTAGE(1) Die Nichteinhaltung dieser Bedingung führt zum Erlöschen der Herstellergarantie und jeglicher Ansprüche im Falle eines Unfalls.

Die Montage und der Anschluss sind von einem qualifizierten Installateur(1) vorzunehmen. Verwenden Sie für den Untergrund geeignete Dübel – erkundigen sich hierfür bei den Herstellern – und zementieren Sie diese ggf. ein. Das Unternehmen lehnt jede Haftung für eine fehlerhafte Verankerung infolge des Bohrens und der Befestigung mit Dübeln ab. Die Abzugshaube ist mit einem Netzkabel vom Typ HO5VVF 3 x 0,75 mm² versehen, welches einen genormten 10/16A Stecker mit Erdungskontakt besitzt. Schutzklasse: 1Versorgungsspannung: 220-240V einphasig - 50/60Hz. Überprüfen Sie, dass die Netzspannung mit den auf dem Typenschild angegebenen Werten innen an der Abzugshaube übereins-timmt. Wenn die Abzugshaube direkt an das Netz (ohne ihren Stecker) angeschlossen wird, muss dem Gerät ein allpoliger Trennschalter mit 3 mm Kontaktöffnung vorgeschaltet werden.

Der Schutzleiter (gelber und grüner Draht) darf durch diesen Trennschalter nicht unterbrochen werden. Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von Personen verwendet werden, die keine Erfahrung und Kenntnis im Umgang mit dieser Art von Geräten haben, es sei denn, der Gebrauch erfolgt unter Beaufsichtigung und Anleitung durch eine Person, die für deren Sicherheit verantwortlich ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. • Beachten Sie den Ausgangsdurchmesser des Geräts: Die Abzugshaube darf auf keinen Fall an eine Leitung der mechanischenBelüftung angeschlossen werden.

• Wenn die Abluft über eine Abzugsleitung abgeführt wird, ist darauf zu achten, dass diese nicht bereits zur Abführung vonGasen und Rauch von Geräten genutzt wird, die mit einer anderen Energieform als elektrischem Strom betrieben werden.

• Positionieren Sie die Kochfläche möglichst nahe am Abzug und vermeiden Sie übermäßige Biegungen im Kabelmantel, umSpannungsverluste zu weit wie möglich zu reduzieren. • Sorgen Sie bei allen Installationsarbeiten für einen ausreichenden Luftaustausch in der Küche. Denken Sie daran, einen odermehrere Lufteinlässe vorzusehen, deren Querschnitt mindestens zu groß wie der Durchmesser des Abzugsrohrs ist, damit inder Küche kein Unterdruck entsteht. • Sehen Sie eine ausreichende Belüftung vor, wenn ein Kochgerät oder ein anderes Gerät gleichzeitig die Umgebungsluft ausdem Raum nutzt, in dem die Abzugshaube installiert ist. • Der im Raum erzeugte maximale Unterdruck muss unter 0,04 mbar liegen – damit wird ein Rückstrom von Verbrennungsgasenverhindert. • Das Gerät muss so platziert werden, dass der Netzstecker zugänglich ist.

13DEENERGIESPARTIPPS1. Verwenden Sie möglichst eine geringere Absaugleistung; nutzen Sie die höchste Stufe nur, wenn es nötig ist.2. Eine gut gelüftete Küche erhöht die Effektivität der Abzugshaube.3. Reinigen Sie die Fettfilter regelmäßig, damit ihre Wirksamkeit erhalten bleibt.4. Ein gesättigter Filter ist nicht leistungsfähig und darf nicht längere Zeit verwendet werden.GEBRAUCHSHINWEISEUm eine maximale Aufnahmeeffizienz für Rauchgase oder Dampf zu erzielen, lassen Sie die Abzugshaube vor und nach dem Kochen bzw. Braten der Speisen etwa 5 Minuten lang eingeschaltet:• die niedrigen Leistungsstufen werden für das Garen bei geringer Hitze und für Soßen, leichtes Köcheln, usw.

empfohlen.• die mittleren Leistungsstufen werden für längeres Garen, zum Grillen und Frittieren empfohlen.• die hohen Leistungsstufen werden für Garmethoden mit starker Fett- und Rauchentwicklung empfohlen.• die höchste Leistungsstufe wird im Falle kurzzeitiger enormer Rauch- und Fettentwicklungen empfohlen.NIEMALS SPEISEN UNTER DEM GERÄT FLAMBIERENNiemals mit offener Flamme unter der eingeschalteten Abzugshaube hantieren.Bratfette erfordern eine ständige Beaufsichtigung, da sich überhitztes Öl entzünden kann.Die zugänglichen Teile der Abzugshaube können heiß werden, wenn sie mit Kochgeräten benutzt wird.

14INSTANDHALTUNGVermeiden Sie die Gefahr von Bränden, indem Sie die Abzugshaube gemäß den Instandhaltungshinweisen reinigen:Schalten Sie vor jeglichen Wartungs- oder Elektroarbeiten die Abzugshaube spannungsfrei. Ziehen Sie Handschuhe an• Reinigen Sie regelmäßig das Gehäuse unter Verwendung eines nicht scheuernden Reinigungsmittels und eines leicht ange-feuchteten Schwamms. • Zur Erneuerung (mindestens im Jahresintervall) der äußeren Edelstahlteile verwenden Sie vorzugsweise das Produkt Art. -Nr. 112. 0172. 941• Benutzen Sie nie nasse Schwämme oder Putzlappen. • Führen Sie keinen Gegenstand oder die Hände in die Öffnung für die Luftabführung ein. • Reinigen Sie das Innere des Gebläsekörpers einmal jährlich. • Überprüfen Sie alle 6 Monate den ordnungsgemäßen Abstrom der Abluft. • Halten Sie die örtlichen gesetzlichen Vorschriften bezüglich der Abführung der Abluft ein.

• IEs ist unerlässlich, die Fettfilter regelmäßig in der Geschirrspülmaschine bei einer Temperatur von maximal 50°C einmal imMonat oder entsprechend den Bestellangaben zu reinigen (siehe Seite Bestellung). Lassen Sie die Filter an der frischen Lufttrocknen. Diese Filter haben eine Lebensdauer von 10 Jahren. • Wenn Ihre Abzugshaube mit waschbaren Geruchsfiltern(3) ausgestattet ist, müssen diese alle 2 Monate bei hoher Temperaturin der Spülmaschine (ohne andere Küchenutensilien) gereinigt und in der Spülmaschine oder für etwa 30 Minuten an derfrischen Luft getrocknet werden. • Reaktivieren Sie die waschbaren Geruchsfilter nach dem Reinigen und Trocknen, indem Sie sie für 10 Minuten bei maximal100°C in den Ofen legen. Im Zuge der Reinigung der waschbaren Geruchsfilter sind grundsätzlich auch die Fettfilter zu reini-gen.

• Die Aktivkohle-Geruchsfilter (3) müssen mindestens alle 3 Monate oder häufiger, wenn die Abzugshaube länger als 3 Stundenam Tag benutzt wird, ausgewechselt werden; oder entsprechend den Bestellangaben zu reinigen (siehe Seite Bestellung). Mitdem Austausch der Aktivkohle-Geruchsfilter geht standardmäßig eine Reinigung der Fettfilter einher• Der Austausch defekter LEDs darf nur von einer zugelassenen Fachperson vorgenommen werden. • Die UV-Lampen haben eine Lebensdauer von ca. 6000 Stunden. Die Lebensdauer der Clean-Air-Filter (Katalysatoren) ents-pricht der der UV-Lampen. • Im Zuge des Austauschs einer UV-Lampe (alle 3 Jahre) erfolgt grundsätzlich ein Wechsel des entsprechenden Clean-Air-Filters.

GARANTIE UND KUNDENDIENSTFALLS EINE ELEKTRISCHE KOMPONENTE BESCHÄDIGT WERDEN SOLLTE, DARF DIESE NUR DURCH EINE VOM HERSTELLER ANERKANNTE REPARATURWERKSTATT AUSGETAUSCHT WERDEN, DA HIERFÜR SPEZIALWERKZEUGE ERFORDERLICH SIND. • Bei einer Funktionsstörung benachrichtigen Sie Ihren Installateur, welcher anschließend das Gerät und dessen Anschlussüberprüfen muss. • Trennen Sie das Gerät vollständig vom Netz. • Verlangen Sie stets die Verwendung von Original-Ersatzteilen (Die Nichteinhaltung dieser Bedingung kann die Sicherheit desGeräts gefährden). • Geben Sie bei der Bestellung von Ersatzteilen die Seriennummer des Gerätes an (siehe nebenstehende Seite), welche auf demTypenschild innen an der Abzugshaube aufgeführt ist.

• Einzig die Kaufrechnung des Geräts ist für die Inanspruchnahme der vertraglichen Garantie maßgebend (diese Garantieerstreckt sich nicht auf Verbrauchsmaterial wie: die Beleuchtung, Filter, LEDs. ). (3) die Geruchsfilter: Aktivkohlefilter (schwarzes Aussehen) und waschbarer Kohlefilter (sieht ähnlich wie der Fettfilter aus, ist jedoch dicker und von kleinerem Umfang)werden stets hinter dem Fettfilter eingesetzt, dieser ist der zuerst sichtbareDECLEAN- R.

15X x X WX x X WXXX-XXX V ~ XX-XX TOT. X WXXXXXXXXXXXXFUN Nr: XXX.XXXX.XXXXXXXXXXXXXX X X XX XXXXMODMade in FranceVOR DER MONTAGE gegebenenfalls dem KundendIenst mItzuteIlende InformatIonen.Machen Sie das auf dem Gehäuse der Abzugshaube an der Innenseite hinter den Filtern aufgeklebte Typenschild ausfindig. Die Kundendienstabteilung benötigt die auf diesem Etikett angegebenen Informationen, um technische Un-terstützung leisten zu können.Kundendienstabteilung: (+33) (0)4.88.78.59.93Die abgelesenen Nummern unten eintragen und aufbewahren das typenschIld-duplIKat hIer aufKlebenPRODUKTCODE :FUNCODE :SERIEN-NR :ODERDE112233

36FRDEEScommande - controls - Bedienung - ordine - mandos - Bediening i24FAllume le moteur d’aspiration à la dernière vitesse d’utilisation. Eteint le moteur (et désactive la fonction arrêt différé, si cette dernière est active). Der Motor schaltet auf die zuvor eingeschalte GeschwindigkeitSchaltet den Motor Enciende el motor de aspirado en la última velocidad. Apaga el motor (y desactiva la función de apagado automático, si esta está activada). Réduit la vitesse utilisée. Active la fonction alarme de saturation des filtres charbon (recyclage)Reduziert die Betriebsgeschwindigkeit. Aktiviert die Sättigungsalarmfunktion von Kohlefiltern (Recycling)Reduce la velocidad utilizada. Activar la función de alarma de saturación de los filtros de carbón (reciclaje)Réduit la vitesse utilisée.

Hotte hors tension et hors fonction: appuyez sur tout en remettant la hotte sous tension, alors 2 traits défilent sur l’afficheur, relâchez le bouton : la confi-guration est possible pendant 3s. Configurez la fonction à l’aide d’un appui court sur la touche : la fonction est active lorsque EF clignote 2 fois à l’afficheur la fonction est désactivée lorsque EF clignote 1 fois à l’afficheurHaube aus- und einschalten: beim Einschalten der Haube drücken, dann 2 Zeilen auf dem Display scrollen, Taste loslassen: die Konfiguration ist für 3s möglich.  Konfigurieren Sie die Funktion mit einem kurzen Druck auf die Taste :Die Funktion ist aktiv, wenn EF zweimal auf dem Display blinktDie Funktion ist deaktiviert, wenn EF einmal im Display blinkt Reduce la velocidad utilizada.

Schaltet die Beleuchtung mit der zuletzt verwendeten Leuchtstärke ein oder aus. Enciende o apaga la luz manteniendo la última intensidad seleccionada. Indique la vitesse de réglage. Zeigt die eingestellte Geschwindigkeit an. Indica la velocidad de instalación.

Affiche 24 et un point en bas à droite clignote tandis que le moteur est en service. Une fois la procédure terminée; la signalisation visualisée précédemment s’éteint. FG/FF : signale la nécessité de laver les filtres métalliques (FA) toutes les 100 heures de fonctionnement. EF : signale la nécessité de laver les filtres métalliques et le filtre à charbon (FO), toutes les 200 heures de fonctionnement. Ces signalisations ne sont visibles que moteur et éclairage éteints. Zeigt 24 an, und ein Punkt, unten rechts, blinkt, während der Motor in Betrieb ist; Nachdem der Vorgang abgeschlossen ist, geht die Anzeige aus. FG/FF: bedeutet, dass die Metallfilter (FA) alle 100 Betriebsstundengereinigt werden müssen. EF: bedeutet, dass der Kohlefilter (FO) alle 200 Betriebsstunden gereinigt werden müssen.

Muestra el número 24 junto a un punto en la parte inferior derecha que parpadea mientras el motor está en funcionamiento; Una vez acabado el proceso, se apaga la señal mostrada anteriormente. FG/FF: indica que los filtros metálicos (FA) deben lavarse cada 100 horas de uso. EF: indica que los filtros metálicos y el filtro de carbón (FO) deben lavarse cada 200 horas de uso. Affiche alternativement la vitesse d’utilisation et le temps restant jusqu’à l’arrêt du moteur. Le point en bas à droite clignote. Zeigt abwechselnd die Betriebsgeschwindigkeit und die verbleibende Zeit bis zur Motorabschaltung an. Der Punkt unten rechts blinkt. Muestra, de forma alterna, la velocidad y el tiempo restantes hasta detenerse el motor. El punto de la parte inferior derecha parpadea. Affiche HI et un point en bas à droite clignote 1/s. Zeigt HI an, und ein Punkt, unten rechts, blinkt 1/s.

41DE aide au diagnostic - Diagnostic aid - Hilfe bei der Diagnose - Aiuto alla diagnostica - ayuda a la diagnosis - DiagnosetabelBeachten Sie bitte die zuvor in den Abschnitten WARTUNG und GARANTIE UND KUNDENDIENST AUFGEFÜHRTEN HINWEISESchritt 1Schritt 2ProblemeEinzelheiten und/oder Umstände der ProblemeKontrollvorgängeAZu ergreifende Maßnahme, wenn mit „Schritt 1“ das Problem nicht behoben werden konnte oder es eines weiteren Wartungsvorgangs bedarf. Die Abzugshaube funk-tioniert nicht. Es wird keine Funktion ausgeführt (Absau-gung, Beleuchtung…). 1. Überprüfen Sie Ihre Hauptschalttafel. 2. Überprüfen Sie den Anschluss des Netzkabels derAbzugshaube und die Verbindung mit dem Hauss-tromnetz. • Sollten Sie einen Fehler an der Stromversorgung (1 oder 2) feststellen, rufen Sie einen Elektriker.

• Wenn alles in Ordnung ist und das Problemfortbesteht, rufen Sie einen spezialisierten Re-paraturfachmann. Die Abzugshaube reagiert nicht auf die Fernbedienung. 1. Überprüfen Sie, ob die Batterien im Gehäuse derFernbedienung (richtig) eingelegt sind. 2. Überprüfen Sie den Ladezustand der Batterien inder Fernbedienung. 3. Die Entfernung zwischen der Abzugshaube undder Fernbedienung ist zu groß oder die Richtung(Winkel) der Fernbedienung zur Abzugshaube istnicht korrekt. 4. Der Empfänger ist nicht aktiviert. 5. Legen Sie die Batterien wieder (richtig) ein. 6. Wechseln Sie die Batterien (2 LR03 1,5 Volt-Bat-terien) in der Fernbedienung. 7. Verändern Sie die Position der Fernbedienung. 8. Fernbedienung folgen. • Wenn alles in Ordnung ist und das Problemfortbesteht, rufen Sie einen spezialisierten Re-paraturfachmann. Geräusche, Vibrationen, Problem bei der Absau-gung. Umluftausführung. 1.

Clean your anti-grease filters. • If everything is OK but the problem persists, callin a specialized repairer. Außenabluftaus-führung – geringe Absaugleistung trotz hoher Motordrehzahl. 1. Überprüfen Sie den Zustand der Fettfilter. 2. Überprüfen Sie die Installation der Abzugshaube(Abzugshaube und Abluftleitung, Klappe, Rohrlän-ge, Anzahl der Biegungen, Rohrdurchmesser). 3. Reinigen Sie Ihre Fettfilter. • Sollten Sie einen Installations- oder Montage-fehler feststellen: Wenden Sie sich an Ihren Fa-chhändler/Installateur. • Wenn alles in Ordnung ist und das Problemfortbesteht, rufen Sie einen spezialisierten Re-paraturfachmann. Die Beleuchtung ist schwach. • Überprüfen Sie den Zustand der Leuchtmittel. • Tauschen Sie die defekten Leuchten aus. • Für LEDs wenden Sie sich an einen speziali-sierten Reparaturfachmann.

Mettre l’appareil hors tension, Turn the power off, Schalten Sie das Gerät aus, Spegnere l’alimentazione, Desconecte la alimentación, Schakel de stroom uitClapet anti-retour, check valve, Rückschlagventil, valvola di ritegno, válvula de retención, terugslagklep Télécommande, Remote control, Fernbedienung, il controllo remo-to, mando a distancia, afstandsbedieningSachet de visserie, bag of screws, Beutel mit Schrauben, sacchetto di viti, la bolsa de tornillos, zakje schroeven,Utilisez un tournevis cruciforme, Using a Phillips screwdriver, Mit einem Kreuzschraubenzieher, Utilizzando un cacciavite Phillips, Con un destornillador Phillips, Met behulp van een Phillips schroe-vendraaierTracez les centres, Draw centers, Draw-Zentren, Centri Draw, Centros de dibujar, Draw centers.

Possibilité de consolider le montage (avec tiges filetées ø 8mm), Ability to consolidate the assembly (with threaded rods ø 8 mm), Die Fähigkeit, die Montage zu konsolidieren (mit Gewindestangen Ø 8 mm), Capacità di consolidare il gruppo (con barre filettate ø 8mm), Capacidad de consolidar el conjunto (con varillas roscadasØ 8 mm) De mogelijkheid om de vergadering te consolideren (metdraadeinden ø 8 mm)FAF0clickclickHauteur de pose en fonction de l’energie utilisé par l’appareil de cuisson, Height of installation according to the energy used by the cooking appliance, Höhe der Installation entsprechend der vom Gargerät verwendeten Energie, Altezza dell’installazione in funzione dell’energia utilizzata dall’apparecchio di cottura, Altura de la instalación según la energía utilizada por el aparato de cocción, Hoogte van de installatie volgens de energie die door het kooktoestel wordt gebruikt 500 550.
