SABO 45-PRO E V PUSH Bedienungsanleitung

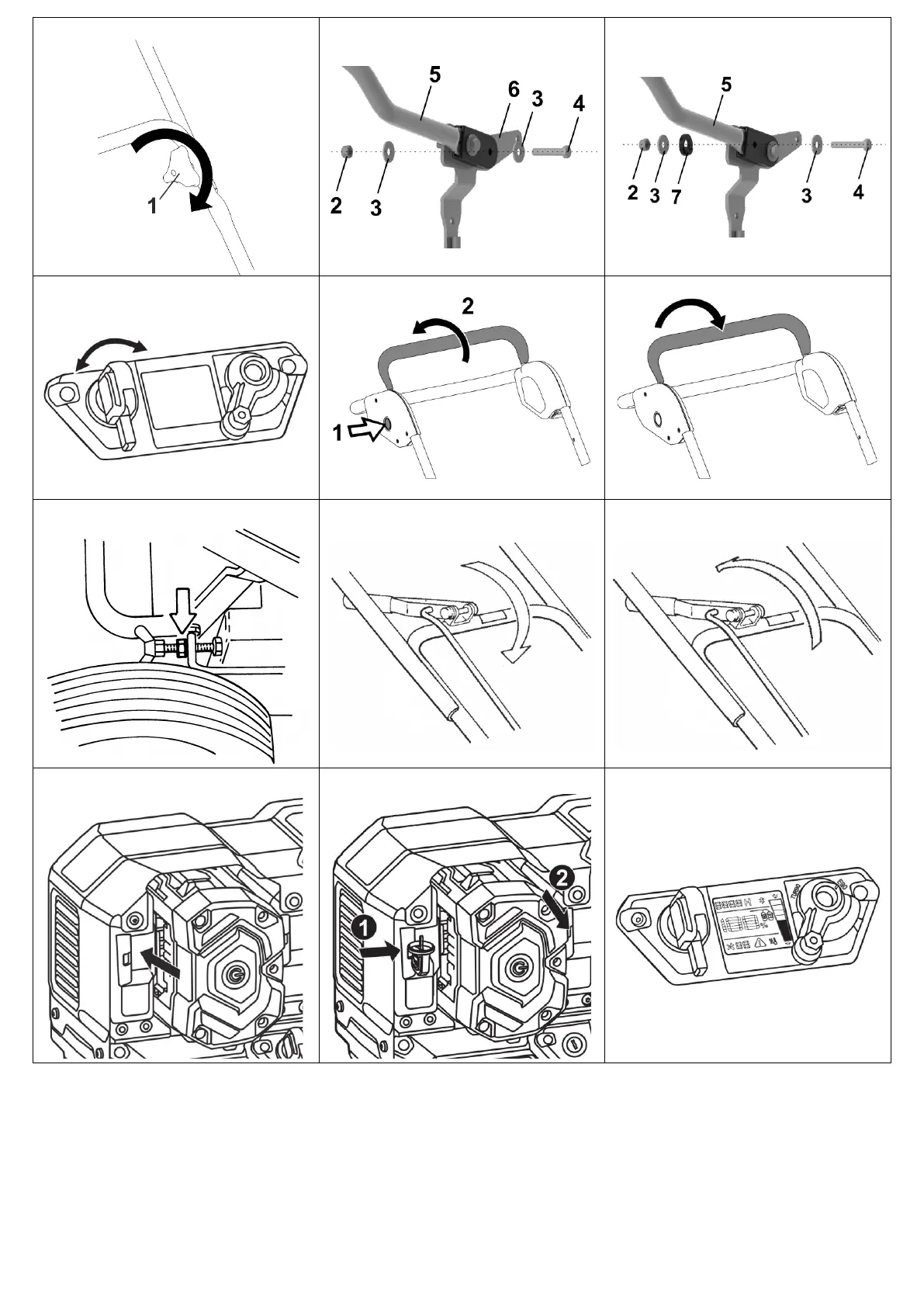

10 11 Starten des Motors (Abbildung Z2 + A2 + D ). 10 12 Abstellen des Motors (Abbildung F + N2 ). 10 13 Anhalten im Notfall. 10 14 Einstellen der Vertikutiertiefe. 11 Einstellung (Abbildung V2 + T2 + Z2 ). 11 15 Vertikutierbetrieb. 11 Vertikutieren an Hanglagen. 11 Prüfung der Betriebssicherheit. 11 Zeitliche Einschränkungen. 11 Tipps zur Rasenpflege (Abbildung M ). 11 16 Wartungsintervalle. 11 17 Pflege und Wartung des Vertikutierers. 12 Reinigung (Abbildung N2 + O ). 12 Aufbewahrung. 12 Transport und Sicherung des Gerätes (Abbildung N + A1 + N4 ). 12 Wartung der Messerwelle. 12 Auswechseln des Antriebkeilriemens. 12 Wartung der Räder. 12 Kundendienst. 12 18 Wartung des Motors. 12 Reinigen bzw. Austausch des Luftfilters (Abbildung W1 + W2 + W3 + W4 + Z1 ). 12 19 Störungsursachen und deren Beseitigung. 13 20 Störungsanzeige Motoreinheit (Abbildung H1 ). 14 21 Technische Daten. 14 Motor.

DE 2 Allgemeine Sicherheitshinweise für Maschinen WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen diese Maschine versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Maschine" bezieht sich auf netzbetriebene Maschinen (mit Netzleitung) oder auf akkubetriebene Maschinen (ohne Netzleitung). 1) Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit der Maschine nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Maschinen erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung der Maschine fern. Bei Ablenkung können Sie die Kontrolle über die Maschine verlieren. 2) Elektrische Sicherheit a) Der Anschlussstecker der Maschine muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Maschinen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Betreiben Sie die Maschine nicht bei Regen oder Nässe. Dies kann die Gefahr eines elektrischen Schlages erhöhen.

d) Zweckentfremden Sie die Anschlussleitung nicht, um die Maschine zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen.

Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einer Maschine im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb der Maschine in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. 3) Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einer Maschine. Benutzen Sie keine Maschine, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch der Maschine kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz der Maschine, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass die Maschine ausgeschaltet ist, bevor Sie sie an die Stromversorgung und/oder den Akku anschließen, sie aufnehmen oder tragen. Wenn Sie beim Tragen der Maschine den Finger am Schalter haben oder die Maschine eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie die Maschine einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil der Maschine befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

DE 3 g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Maschinen hinweg, auch wenn Sie nach vielfachem Gebrauch mit der Maschine vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. 4) Verwendung und Behandlung der Maschine a) Überlasten Sie die Maschine nicht. Verwenden Sie für Ihre Arbeit die dafür bestimmte Maschine. Mit der passenden Maschine arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie keine Maschine, dessen Schalter defekt ist. Eine Maschine, die sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder die Maschine weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start der Maschine. d) Bewahren Sie unbenutzte Maschinen außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen die Maschine benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Maschinen sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Maschinen und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion der Maschine beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz der Maschine reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Maschinen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Maschine, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Maschinen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle der Maschine in unvorhergesehenen Situationen. 5) Verwendung und Behandlung der Akkumaschine a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Maschinen.

Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder die Maschine niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen. 6) Service a) Lassen Sie Ihre Maschine nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit der Maschine erhalten bleibt. b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

DE 4 Sicherheitshinweise für Rasenvertikutierer a) Verwenden Sie den Rasenvertikutierer nicht bei schlechtem Wetter, besonders nicht bei Gewitter. Dies reduziert die Gefahr, von einem Blitz getroffen zu werden. b) Untersuchen Sie den Arbeitsbereich des Rasenvertikutierers gründlich nach Wildtieren. Wildtiere können durch den laufenden Rasenvertikutierer verletzt werden. c) Untersuchen Sie den Arbeitsbereich des Rasenvertikutierers gründlich und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper. Herausgeschleuderte Teile können zu Verletzungen führen. d) Kontrollieren Sie vor dem Gebrauch des Rasenvertikutierers immer, ob die Zinken oder die Zinkenbaugruppe nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile erhöhen das Verletzungsrisiko. e) - f) Belassen Sie Schutzabdeckungen an ihrem Platz.

Schutzabdeckungen müssen einsatzfähig und ordnungsgemäß befestigt sein. Eine lose, beschädigte oder nicht richtig funktionierende Schutzabdeckung kann zu Verletzungen führen. g) Halten Sie Lufteintrittsöffnungen frei von Ablagerungen. Blockierte Lufteinlässe und Ablagerungen können zu Überhitzung oder Brandgefahr führen. h) Tragen Sie beim Betrieb des Rasenvertikutierers immer rutschfeste, schützende Schuhe. Betreiben Sie den Rasenvertikutierer nicht barfuß oder mit offenen Sandalen. Dadurch vermindern Sie die Gefahr einer Fußverletzung beim Kontakt mit den rotierenden Zinken. i) Tragen Sie beim Betrieb des Rasenvertikutierers immer lange Hosen. Bloße Haut erhöht die Wahrscheinlichkeit von Verletzungen durch herausgeschleuderte Teile. j) Betreiben Sie den Rasenvertikutierer nicht in nassem Gras. Gehen Sie dabei, niemals rennen.

Dadurch verringern Sie die Gefahr auszurutschen und hinzufallen, was zu Verletzungen führen kann. k) Betreiben Sie den Rasenvertikutierer nicht auf übermäßig steilen Hängen.

Damit wird das Risiko vermindert, die Kontrolle zu verlieren, auszurutschen und hinzufallen, was zu Verletzungen führen kann. l) Achten Sie beim Arbeiten an Abhängen auf einen sicheren Stand; arbeiten Sie immer quer zum Abhang, niemals aufwärts oder abwärts, und seien Sie extrem vorsichtig beim Ändern der Arbeitsrichtung. Damit wird das Risiko vermindert, die Kontrolle zu verlieren, auszurutschen und hinzufallen, was zu Verletzungen führen kann. m) Seien Sie besonders vorsichtig beim Rückwärtsarbeiten oder wenn Sie den Rasenvertikutierer zu sich herziehen. Achten Sie immer auf Ihre Umgebung. Dies reduziert die Stolpergefahr während der Arbeit. n) Halten Sie die Maschine nur an den isolierten Griffflächen, da die Zinken verborgene Stromleitungen treffen können.

Der Kontakt der Zinken mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. o) Berühren Sie nicht die Zinken oder andere gefährliche Teile, die sich noch bewegen. Damit vermindern Sie das Risiko einer Verletzung durch sich bewegende Teile. p) Stellen Sie sicher, dass alle Schalter ausgeschaltet sind und die Akkublöcke abgetrennt sind, bevor Sie eingeklemmtes Material entfernen oder den Rasenvertikutierer reinigen. Ein unerwarteter Betrieb des Rasenvertikutierers kann zu ernsthaften Verletzungen führen.

DE 5 1 EINFÜHRUNG Liebe Gartenfreundin, lieber Gartenfreund, wenn zum Stolz auf einen gepflegten Rasen die Freude an der Gartenarbeit kommt, dann weiß man erst, was man an seinen Gartengeräten hat. Mit Ihrem neuen Vertikutierer haben Sie eine gute Wahl getroffen. Er vereint die Leistungsstärke einer großen Traditionsmarke mit den Innovationen modernen High-Techs. Das spüren Sie, wenn Sie mit ihm arbeiten, und das freut Sie, wenn Sie das wunderbare Ergebnis sehen. Doch bevor Sie mit der Rasenpflege starten, hier einige wichtige Informationen, die Sie bitte unbedingt beachten sollten. Bevor Sie den Vertikutierer erstmals in Betrieb nehmen, lesen Sie diese Betriebsanleitung aufmerksam durch, um sich mit der korrekten Bedienung und Wartung der Maschine vertraut zu machen und um Verletzungen oder Schäden an Ihrem Vertikutierer zu vermeiden.

Lesen und beachten Sie auch die separaten Bedienungsanleitungen des Ladegeräts und Akkus, insbesondere dessen Sicherheitshinweise. Benutzen Sie den Vertikutierer vorsichtig. Die auf dem Gerät angebrachten Piktogramme weisen Sie auf die wichtigsten Vorsichtsmaßnahmen hin. Die Sicherheitshinweise in dieser Betriebsanleitung sind mit Symbolen gekennzeichnet. Die Bedeutung der Piktogramme und Symbole wird in den folgenden Kapiteln erklärt. Die Bezeichnungen „links“ und „rechts“ beziehen sich immer auf die in Fahrtrichtung gesehen linke oder rechte Seite des Gerätes. Bei genauer Beachtung der technischen Anweisungen wird Ihr Vertikutierer zuverlässig funktionieren. Wir weisen darauf hin, dass Schäden am Vertikutierer, die durch Bedienungsfehler entstanden sind, nicht der Gewährleistungs- / Garantiepflicht unterliegen. Wir wünschen Ihnen viel Freude bei der Rasen- und Grundstückspflege.

2 ERKLÄRUNG DES AUF DER MASCHINE ANGEBRACHTEN TYPENSCHILDES 1 Schutzart 2 Produktidentifikationsnummer 3 Symbol der Schutzklasse (modellabhängig) 4 Nenndrehzahl 5 Modell 6 Leistung 7 Bemessungsspannung 8 Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen 9 Gewicht 10 Symbol der Gleichspannung 11 CE Konformitätskennzeichen 12 Produktionsdatum 13 Vertikutierer 14 Garantierter Schallleistungspegel 15 Seriennummer Diese Betriebsanleitung gilt für folgende Modelle: 45-PRO E V PUSH (SA631524): Arbeitsbreite 450 mm 3 ERKLÄRUNG DER PIKTOGRAMME Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten. Gefahr durch fortschleudernde Teile bei laufendem Motor - Sicherheitsabstand halten / Dritte aus dem Gefahrenbereich fernhalten. Stromführende Kabel von schneidenden Zinken fernhalten.

Auf scharfe Zinken achten. – Schneiden Sie sich nicht die Finger oder Zehen. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen. – Vor Reinigungs- und Wartungsarbeiten Motor ausschalten und Akku(s) entfernen. Gefahr durch fortschleudernde Teile bei laufendem Motor – Schutzbrille tragen. Laute Geräusche können zu Hörschäden führen – Gehörschutz tragen. Akkus und Ladegeräte gehören nicht in den Hausmüll. Übergeben Sie den Akku bzw. die Akkus oder das Ladegerät Ihrem Händler oder bringen Sie diese zu einer öffentlichen Sammelstelle. Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen. Motor starten: 1 Den Schlüssel einstecken und auf „START“ drehen, um den Bereitschaftsmodus einzuschalten. 2 Den Entriegelungsknopf drücken und halten. 3 Den Sicherheitsschaltbügel umlegen. Motor und Zinken laufen an.

Danach kann der Entriegelungsknopf (2) losgelassen werden, während der Sicherheitsschaltbügel weiter gehalten werden muss, damit die Zinken weiterlaufen.

Solange das Gerät im Bereitschaftsmodus ist (Schritt 1), genügen die Schritte 2 und 3, um den Motor erneut zu starten. Motor STOP: Sicherheitsschaltbügel loslassen: Motor und Zinken stoppen. Achtung: Zinken laufen noch kurze Zeit nach. 4 ERKLÄRUNG DER SYMBOLE WARNUNG Betriebsanleitung und allgemeine Sicherheitsvorschriften sorgfältig lesen und beachten. Die Betriebsanleitung zum Nachlesen aufbewahren. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. WARNUNG Abstand halten / Dritte aus dem Gefahrenbereich fernhalten. Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Verletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vertikutieren Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

DE 6 Sicherheitshinweise zur Handhabung des bzw. der Akkus und des Ladegeräts in den jeweiligen separaten Bedienungsanleitungen lesen und beachten. Das Gerät nicht mit Wasser abspritzen. Die elektrische Anlage könnte beschädigt werden. Das Austauschen der Messer bzw. Arbeiten an der Messerwelle immer von einer Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann. WARNUNG Elektrischer Stromschlag kann zu schweren Verletzungen führen. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Überprüfen Sie das Gelände vor und während des Vertikutierens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen. WARNUNG Achtung vor scharfen Messern.

Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Fußverletzungen führen. Den Motor nur hinter dem Gerät stehend starten. Darauf achten, dass die Füße nicht unter das Gehäuse kommen. WARNUNG Achtung vor scharfen Messern. Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Hand- und Fußverletzungen führen. Bei laufendem Motor/Messerwelle den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand einhalten. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen. WARNUNG Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vor dem Vertikutieren, insbesondere bei laubbedeckten Flächen, alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper von dem Rasen entfernen. Das Gerät niemals mit beschädigten oder fehlenden Schutzeinrichtungen benutzen.

Vor der ersten Inbetriebnahme das Schneidwerkzeug auf festen Sitz prüfen, danach vor jedem Vertikutieren die Messer auf festen Sitz, Verschleiß und Schäden untersuchen. Abgenutzte oder beschädigte Messer von einer autorisierten Fachwerkstatt austauschen lassen. Vor dem Starten des Motors prüfen, ob die Werkzeuge entfernt sind. WARNUNG Elektrischer Stromschlag kann zu schweren Verletzungen führen. Stromführende Leitungen vom Schneidwerkzeug fernhalten. Beim Starten darauf achten, dass stromführende Leitungen nicht in der Nähe des Gehäuses liegen. Beim Vertikutieren nicht über stromführende Leitungen fahren. Bei Beschädigung das Gerät ausschalten und warten bis das Schneidwerkzeug stillsteht, Akku(s) entfernen. Fehlerhafte stromführende Leitungen müssen ersetzt werden. WARNUNG Wenn bei Arbeiten am Gerät der Akku nicht entfernt wird bzw.

die Akkus nicht entfernt werden, könnte der Motor gestartet werden und schwere Verletzungen die Folge sein. Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Seien Sie sich stets bewusst, dass die Zinken nach dem Loslassen des Sicherheitsschaltbügels Motorstopp noch kurze Zeit weiterlaufen. Den Motor ausschalten und warten bis das Schneidwerkzeug stillsteht und Akku(s) entfernen: – vor Wartungs- und Reparaturarbeiten; – wenn der Vertikutierer angehoben oder gekippt werden muss, z. B.

zum Transport; – beim Fahren außerhalb des Rasens auf Wegen oder Straßen; – wenn die Maschine zur Vertikutierfläche hin- und wieder wegtransportiert wird; – wenn die Maschine unbeaufsichtigt bleibt; Den Motor ausschalten und warten bis das Schneidwerkzeug stillsteht, bevor Akkus aus dem Akkufach am Motor entnommen oder eingesetzt werden. Für entsprechende Reinigungs- oder Wartungshinweise in der Betriebsanleitung nachschlagen. Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.

WARNUNG Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Den Motor ausschalten und warten bis das Schneidwerkzeug stillsteht: – wenn das Gerät angehoben oder gekippt werden muss, z. B. zum Transport; – beim Fahren außerhalb des Rasens auf Wegen oder Straßen; – bevor die Vertikutiertiefe eingestellt wird. VORSICHT Der Kontakt mit den scharfen Kanten der Vertikutiermesser und anderen scharfen Kanten des Geräts kann zu Verletzungen führen. Bei Wartungs- und Reinigungsarbeiten immer Schutzhandschuhe tragen. WARNUNG Schutzbrille tragen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vertikutieren Sie niemals ohne Schutzbrille. WARNUNG Gehörschutz tragen. Laute Geräusche können zu Hörschäden führen. Vertikutieren Sie niemals ohne Gehörschutz.

5 BESTIMMUNGSGEMÄSSER GEBRAUCH • Das Gerät ist ausschließlich zum Vertikutieren von Gras- und Rasenflächen im Rahmen der Garten- und Landschaftspflege bestimmt. ("Bestimmungsgemäßer Gebrauch"). Jeder darüber hinausgehende Einsatz gilt als nicht bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. • Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich. • Nicht eingesetzt werden darf der Vertikutierer insbesondere zur Unkrautbeseitigung in Steinfugen, auf Terrassen oder Gehwegen, als Motorhacke und zum Einebnen von Bodenerhebungen wie z. B. Maulwurfshügel.

Bei Verwendung derartiger Zusatz- und Anbaugeräte erlöschen die CE-Konformität und der Garantieanspruch. Eigenmächtige Veränderungen an diesem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. 6 ALLGEMEINE SICHERHEITSVORSCHRIFTEN FÜR DEN AKKU-VERTIKUTIERER Allgemeine Sicherheitshinweise Lesen Sie zu Ihrem Schutz und zur Gewährleistung der Funktion die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut. Die Betriebsanleitung zum Nachlesen aufbewahren. • Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist. • Diese Betriebsanleitung gehört zur Maschine und muss im Fall eines Weiterverkaufs dem Käufer des Gerätes ausgehändigt werden.

• Erlauben Sie niemals Kindern und Personen unter 16 Jahren sowie anderen Personen, welche die Betriebsanleitung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. • Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen Gefahrenmomente und wie Unfälle zu vermeiden sind. Dieses Gerät darf nur von Personen genutzt, gewartet und instand gesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. Die einschlägigen.

DE 7 Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln sind einzuhalten. • Dieses Gerät ist nicht dafür bestimmt, von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Diese Aufsichts-Person muss im Vorfeld entscheiden, ob die Person mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten für diese Tätigkeit geeignet ist. Vertikutieren Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind. • Bewahren Sie Ihre Maschine sicher auf.

Unbenutzte Geräte immer ohne eingesetzte Akkus in einem trockenen, geschlossenen Raum und für Kinder nicht erreichbar aufbewahren. • Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden. • Die Kabelverlegung darf nicht manipuliert werden, z. B. durch Entfernen von Kabelklemmen oder Anbringen zusätzlicher Kabelbinder. Die Kabel müssen so an der Außenseite des Holms anliegen, dass sie beim Umklappen des Holms weder gequetscht noch überstreckt werden. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen. Vorbereitende Maßnahmen • Während des Vertikutierens sind immer festes, geschlossenes, rutschfestes Schuhwerk oder Sicherheitsschuhe und lange Hosen zu tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln. Vertikutieren Sie nicht barfüßig oder in Sandalen.

Überprüfen Sie vor und während des Vertikutierens vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper, die erfasst und weggeschleudert werden können. Überprüfen Sie das Gelände vor und während des Vertikutierens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Gefährdung: elektrischer Schlag. Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen. • Wenn Sie zur Rasenpflege auch einen Mähroboter einsetzen, sind folgende Sicherheitshinweise im Hinblick auf die Arbeitsfläche des Mähroboters zu beachten: – Vor dem Vertikutieren auf diesen Flächen ist immer der Bereich des Begrenzungskabels zu prüfen.

– Sind die Kabel in der Erde verlegt, müssen sie überprüft werden, es dürfen keine Kabel zu sehen sein, besondere Vorsicht ist bei der Ladestation geboten. – Sind die Begrenzungskabel oberirdisch verlegt, so sollten diese direkt auf dem Untergrund gespannt verlaufen und nicht schlaff im Gras herumliegen. Die Kabel müssen ausreichend durch Begrenzungsnägel fixiert sein, siehe Bedienungsanleitung. – Die Begrenzungsnägel dürfen nicht hervorstehen, ansonsten müssen die Nägel nachgedrückt werden. – Herumliegende Kabelreste vor dem Vertikutieren entfernen. Bei den oben beschriebenen Zuständen besteht die Gefahr, dass das Kabel vom Arbeitswerkzeug eingezogen und aufgewickelt wird, das kann zu erheblichen Verletzungen führen. • Herunterhängende Zweige und ähnliche Hindernisse können den Benutzer verletzen oder das Vertikutieren behindern.

herunterhängende Zweige achten und diese zurückschneiden oder entfernen. Die elektrische Ausrüstung darf nicht verändert werden. Sicherheitshinweise zur Handhabung des Akkus und Ladegeräts in den jeweiligen separaten Bedienungsanleitungen lesen und beachten. • Vor der Benutzung des Vertikutierers zur Vermeidung einer Gefährdung diesen auf festen Sitz der Verschraubungen, den korrekten Zusammenbau und den Zustand der Messerwelle prüfen. Abgenutzte oder beschädigte Messer und Befestigungsschrauben müssen ausgetauscht werden. • Der Zustand der Piktogramme ist bei jedem Einsatz zu prüfen. Abgenutzte oder beschädigte Piktogramme müssen ersetzt werden. Handhabung • Die Akkus dürfen nur mit einem dafür zulässigen Ladegerät aufgeladen werden. Sie könnten sich selbst gefährden oder Ihr Gerät beschädigen. Verwenden Sie den Vertikutierer nur mit den dafür zulässigen Akkus.

Falsche Anwendung von Akkus und Ladegerät kann Stromschlag oder Feuer bewirken. Zulässige Ladegeräte und Akkus: siehe Kapitel „Original-Ersatzteile und Zubehör“. • Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben werden. Stromführende Leitungen vom Schneidwerkzeug fernhalten. Beim Vertikutieren nicht mit der Maschine über stromführende Leitungen fahren. Überprüfen Sie das Gelände vor und während des Vertikutierens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Gefährdung: elektrischer Schlag. Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen. • Vertikutieren Sie nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht. • Gerät nicht dem Regen oder Feuchtigkeit aussetzen.

• Keine Kopfhörer zum Radio- oder Musikhören tragen. Sicherheit bei der Wartung und beim Betrieb der Maschine erfordert uneingeschränkte Aufmerksamkeit.

• Vertikutieren Sie nur bei Tageslicht oder bei guter Beleuchtung. Führen Sie die Maschine im Schritt-Tempo. • Besonders vorsichtig sein, wenn unübersichtliche Ecken, Sträucher, Bäume oder andere Hindernisse die Sicht beeinträchtigen können. • Nicht zu nahe an Löcher, Gräben und Böschungen heranfahren. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Grabens oder einer Böschung fährt oder wenn eine Kante plötzlich nachgibt. • Vorsicht beim Vertikutieren unter Spielgeräten (z. B. Schaukeln). Das Gerät könnte in unsichere Lage kommen. Es besteht Verletzungsgefahr. • Die Maschine nicht bei Krankheit, Müdigkeit oder unter Einfluss von Alkohol, Medikamenten oder Drogen bedienen. • Wenn möglich ist der Einsatz des Gerätes bei nassem Gras zu vermeiden. Es besteht Ausrutschgefahr. • Achten Sie immer auf einen guten, sicheren Stand an Hängen.

Vertikutieren Sie quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. • Vertikutieren Sie nicht an übermäßig steilen Hängen. Das Vertikutieren an Hanglagen birgt grundsätzlich Gefahren. Achten Sie immer auf Ihren sicheren Stand. Grundsätzlich sollten handgeführte Vertikutierer bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit. • Seien Sie besonders vorsichtig, wenn Sie die Maschine wenden oder das Gerät zu sich heranziehen. • Bei Rückwärtsbewegungen mit der Maschine besteht Stolpergefahr. Rückwärtsgehen vermeiden. Vermeiden Sie anormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. • Halten Sie den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand ein.

• Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Kapitel „Technische Daten“). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen. • Heben oder tragen Sie niemals eine Maschine mit laufendem Motor. • Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits- und Schutzeinrichtungen. Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen. Sicherheitseinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“): – Sicherheitsschaltbügel Motorstopp (1) Der Vertikutierer ist mit einer Motorstopp-Vorrichtung ausgestattet. Im laufenden Betrieb und im Gefahrenmoment wird durch Loslassen des Sicherheitsschaltbügels Motorstopp der Motor ausgeschaltet. Der Motor und das Schneidwerkzeug müssen zum Stillstand kommen (Achtung. Das Schneidwerkzeug läuft nach. ).

Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen. Der Sicherheitsschaltbügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Auf die ordnungsgemäße Funktion des Sicherheitsschaltbügels ist zu achten. Einen nicht ordnungsgemäß funktionierenden Sicherheitsschaltbügel von einer autorisierten Fachwerkstatt instand setzen lassen. – Akku(s) (2) Diese Sicherheitseinrichtung schützt vor Verletzungen durch ein unbeabsichtigtes Starten des Motors. Um ein unbefugtes Betätigen der Maschine zu verhindern, müssen bei allen Arbeiten an der Maschine, vor Wartungs- und.

DE 8 Reparaturarbeiten, wenn die Maschine verlassen wird und während der Lagerung sämtliche Akkus entfernt sein. Schutzeinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“): – Gehäuse, Spritzschutz (9) Diese Schutzeinrichtungen schützen vor Verletzungen durch hoch geschleuderte Gegenstände. Das Gerät darf nicht mit beschädigtem Gehäuse bzw. ohne ordnungsgemäß befestigten Spritzschutz betrieben werden. – Gehäuse Diese Schutzeinrichtung schützt vor Verletzungen durch den Kontakt mit dem rotierenden Schneidwerkzeug. Das Gerät darf nicht mit beschädigtem Gehäuse betrieben werden. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen. – Abdeckungen des Riementriebs (4) Diese Schutzeinrichtungen schützen vor Verletzungen durch bewegliche Teile. Das Gerät darf nicht mit beschädigten bzw. ohne ordnungsgemäß befestigte Abdeckungen betrieben werden.

– Isolationselemente (Isolierendes Verbindungselement (6) Isolationsschalen (8)) Diese Schutzeinrichtung schützt vor Verletzungen durch elektrischen Schlag. Das Gerät darf nicht mit beschädigten Isolationselementen betrieben werden. Darauf achten, dass sich die Hände während der Nutzung nur an den dafür vorgesehenen Bereichen befinden (Holm-Oberteil). • Die Schutzeinrichtungen dürfen nicht verändert werden. Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem Abstand zum Schneidwerkzeug befinden. Beim Starten des Motors darf die Maschine nicht hochgekantet werden, sondern ist, falls erforderlich, durch Herunterdrücken des Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist.

Solange das Gerät nicht mit allen 4 Rädern auf dem Boden steht, müssen sich beide Hände auf dem Holm-Oberteil befinden. Starten Sie nicht den Motor, wenn Personen oder Tiere vor dem Mäher stehen.

Führen Sie niemals Hände oder Füße in die Nähe oder unter sich drehende Teile. Achten Sie darauf, dass Hände und Füße nicht unter das Gehäuse kommen. Schalten Sie den Motor aus durch Loslassen des Sicherheitsschaltbügels Motorstopp, und vergewissern Sie sich, dass alle bewegten Teile vollkommen still stehen und sämtliche Akkus entfernt sind: – wenn Sie die Maschine unbeaufsichtigt lassen; – bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen; – wenn Sie die Maschine anheben oder kippen müssen, z. B. zum Transport; – wenn Sie die Maschine zur Vertikutierfläche hin- und wieder wegtransportieren; – beim Fahren außerhalb des Rasens; – bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen; – wenn ein Fremdkörper getroffen wurde; – wenn eine Störung auftritt; – wenn die Maschine ungewöhnlich zu vibrieren beginnt.

• Wenn ein Fremdkörper getroffen wurde und bei Blockierungen der Maschine, z. B. durch Auffahren auf ein Hindernis, muss durch eine autorisierte Fachwerkstatt geprüft werden, ob Teile des Gerätes beschädigt oder verformt wurden. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen. Vorher die Maschine nicht erneut starten bzw. betreiben. • Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Hohe Vibrationen auf Ihre Hände können zu Gesundheitsschäden führen. Beim Auftreten von starken Vibrationen wenden Sie sich sofort an eine autorisierte Fachwerkstatt.

zum Transport; – wenn Sie die Maschine zur Vertikutierfläche hin- und wieder wegtransportieren; – beim Fahren außerhalb des Rasens; – bevor Sie den Akku bzw. die Akkus aus dem Akkufach am Motor entnehmen oder einsetzen; – wenn Sie die Vertikutiertiefe einstellen wollen. • WARNUNG Die in der Bedienungsanleitung angegebenen Geräuschpegel und der Schwingungswert sind nach Norm ermittelt worden und können sich bei der tatsächlichen Benutzung der Maschine von diesen Werten unterscheiden. Dies ist abhängig von der Art und Weise wie die Maschine verwendet wird. Es ist notwendig Sicherheitsmaßnahmen zum Schutz der Bedienerperson festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen.

Hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen die Maschine abgeschaltet ist oder eingeschaltet ist, aber ohne Belastung läuft. Die Verwendung von nicht ausgewuchteten Schneidwerkzeugen, zu hohe Fahrgeschwindigkeit und mangelhafte Wartung haben erheblichen Einfluss auf Geräuschemissionen und Schwingungen. Deshalb müssen vorbeugende Maßnahmen ergriffen werden, um mögliche Schäden durch hohe Geräuschpegel oder Schwingungsbeanspruchungen zu vermeiden. Achten Sie darauf, die Maschine gut zu warten, Gehörschutz zu tragen und während der Arbeit Pausen einzulegen. Die in dieser Bedienungsanleitung aufgeführten Wartungsarbeiten einhalten und das Gerät regelmäßig von einer autorisierten Fachwerkstatt prüfen und warten lassen. Wartung und Lagerung • Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.

• Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist. Prüfen Sie vor jedem Vertikutieren den Zustand und festen Sitz der Messerwelle. Abgenutzte oder beschädigte Messer müssen unbedingt ersetzt werden. Das Austauschen der Messer bzw.

Arbeiten an der Messerwelle immer von einer Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann. • Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu tragen. • Beim Umgang mit Betriebsstoffen, wie z. B. Schmierstoffen, ist eine geeignete Schutzausrüstung (z. B. geeignete Schutzhandschuhe) zu tragen. Es sind die Datenblätter der Betriebsstoffe zu beachten. Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und nach Entfernung sämtlicher Akkus auf ebenen Flächen durchzuführen. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und Einhaltung der Leistungsfähigkeit.

Das Gerät immer in sauberem und gewartetem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar abstellen. Vor der Lagerung der Maschine immer sämtliche Akkus entnehmen, um ein unbefugtes Betätigen der Maschine zu verhindern. Das Gerät niemals unter fließendem Wasser oder mit Hochdruckreinigern säubern. Die elektrische Anlage könnte beschädigt werden. • Den Vertikutierer nur mit angehobener Messerwelle lagern. Eine abgesenkte Messerwelle kann sich auf Dauer verbiegen und die Betriebssicherheit des Vertikutierers gefährden. Aus Garantie-/ Gewährleistungs- und Sicherheitsgründen dürfen nur Originalersatzteile verwendet werden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

DE 9 7 BESCHREIBUNG DER BAUTEILE 1 Sicherheitsschaltbügel Motorstopp 2 Akku 3 Luftein- und -auslässe 4 Abdeckungen des Riementriebs 5 Motorbefestigung 6 Isolierendes Verbindungselement 7 Einstellschraube für Vertikutiertiefe 8 Isolationsschale (beidseitig) 9 Spritzschutz 10 Luftfilter 11 Schlüssel (Ein-Ausschalter und Akkuentfernungswerkzeug) 12 Vertikutierhebel 13 Entriegelungsknopf Motorstart (rot) 8 VORBEREITENDE ARBEITEN Zur Montage des Vertikutierers befinden sich folgende Einzelteile in der Verpackung: • Vertikutierer mit vormontiertem Führungsholmunterteil • Montagefertiges Führungsholmoberteil • Werkzeugbeutel mit folgendem Inhalt: – Betriebsanleitung mit Konformitätserklärung – Garantiebedingungen (modellabhängig) – diverse Befestigungsteile. Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.
