1
7Nm
Tighten fasteners so that feet can still move to suit mast prole.
4x Foot
2
4
7Nm
x12
12x ø3/16”(4.8mm)

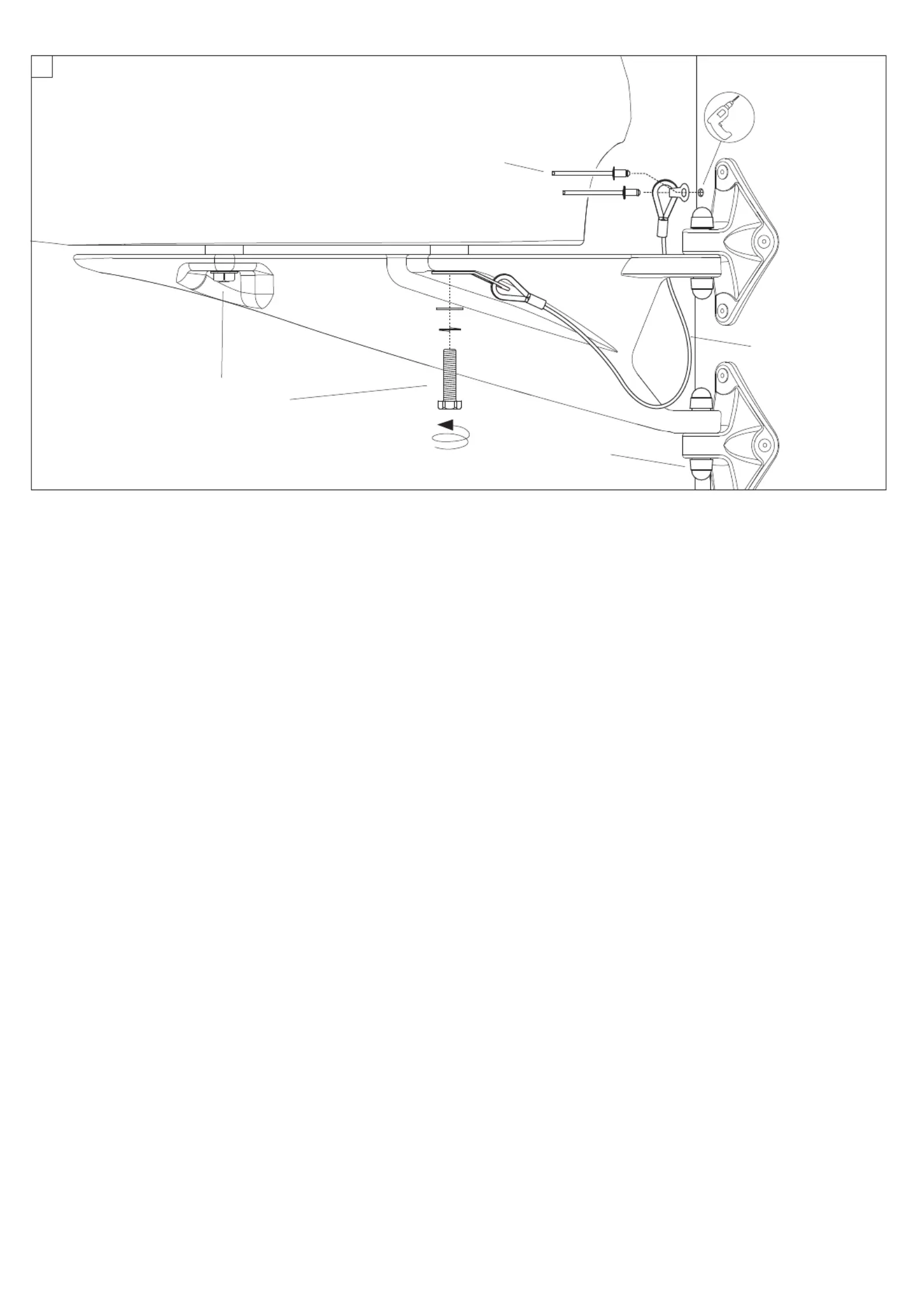

(SC20 Mast Mount used in all illustrations)
3
12x 4.8x16 Rivet TLP/D 665
60665
4x M6x45 S/S Bolt
(60072)*
8x 6mm S/S Washer
(60065)
4x M6 S/S Nyloc Nut
(60060)
* SC20 and M92722 only. For SC12, 14, 16, 18, 21: 60640 - M6x40 S/S Bolt
For CAM-MM-01: 60635 - M6x35 S/S Bolt
Tools Required
Power drill
ø3/16”(4.8mm)
2 x 10mm Spanner
Pop Rivet Gun
Torque Wrench
x12
x4
x4
x8
x2
x1
Parts List
60665 - 4.8x16 Rivet TLP/D 665
x4
x1
Foot
60060
M6 S/S Nyloc Nut
60065
6mm S/S Washer
60650 - 4.8x12 Rivet TLP/D 650
72517 - Lacing Eye
S/S Safety Lanyard
60068
Nut Cover
x8
(Pack Code - 70026)
*60072 - M6x45 S/S Bolt

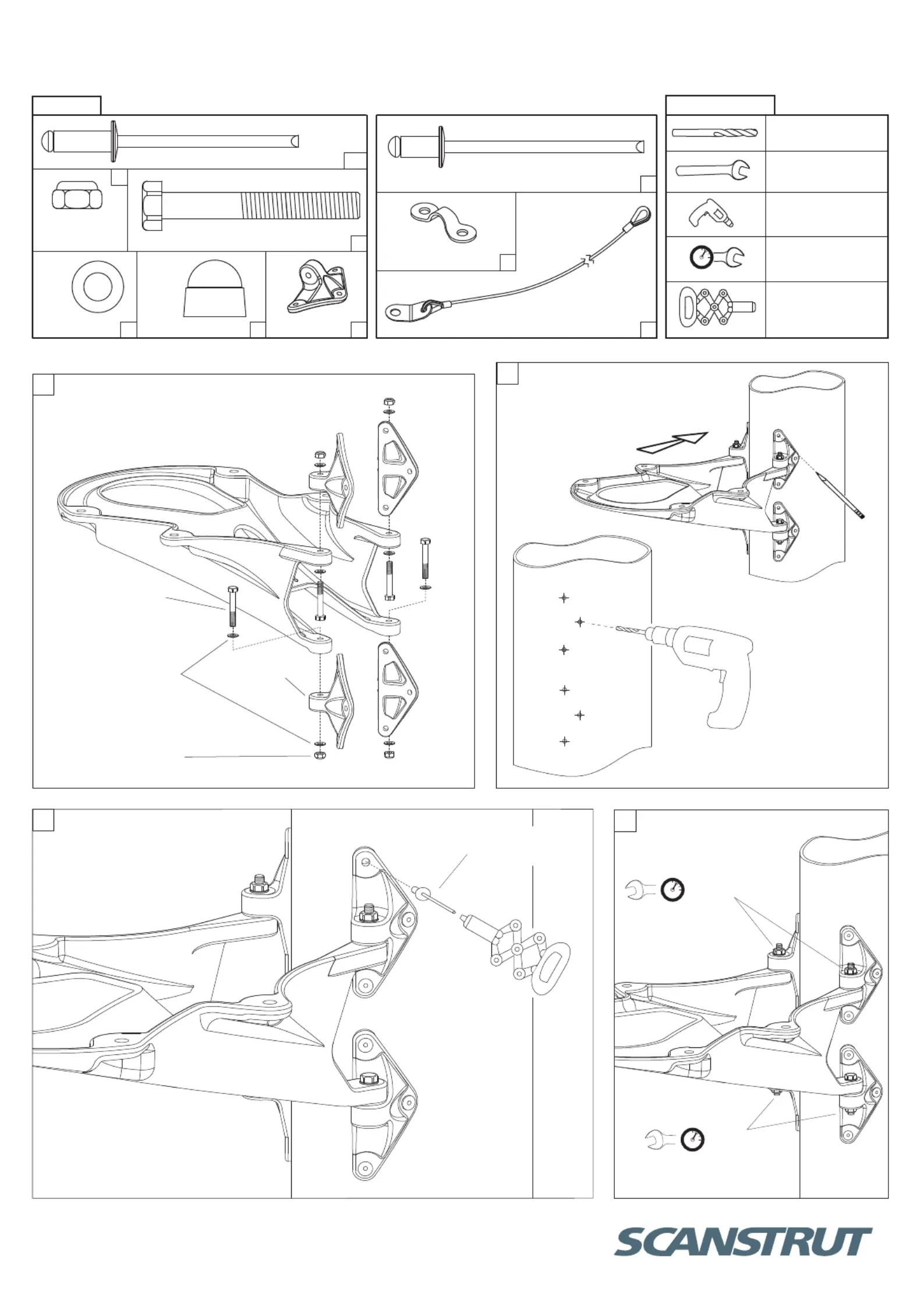

Installation Instructions
Mast Mount
SC12 - SC14 - SC16 - SC18 - SC20 - M92722 - SC21 - CAM-MM-01
02-07-19 Issue 7
®
