BETRIEBSANLEITUNG
Alle Rechte, technische Änderungen, Irrtümer und Druckfehler vorbehalten.

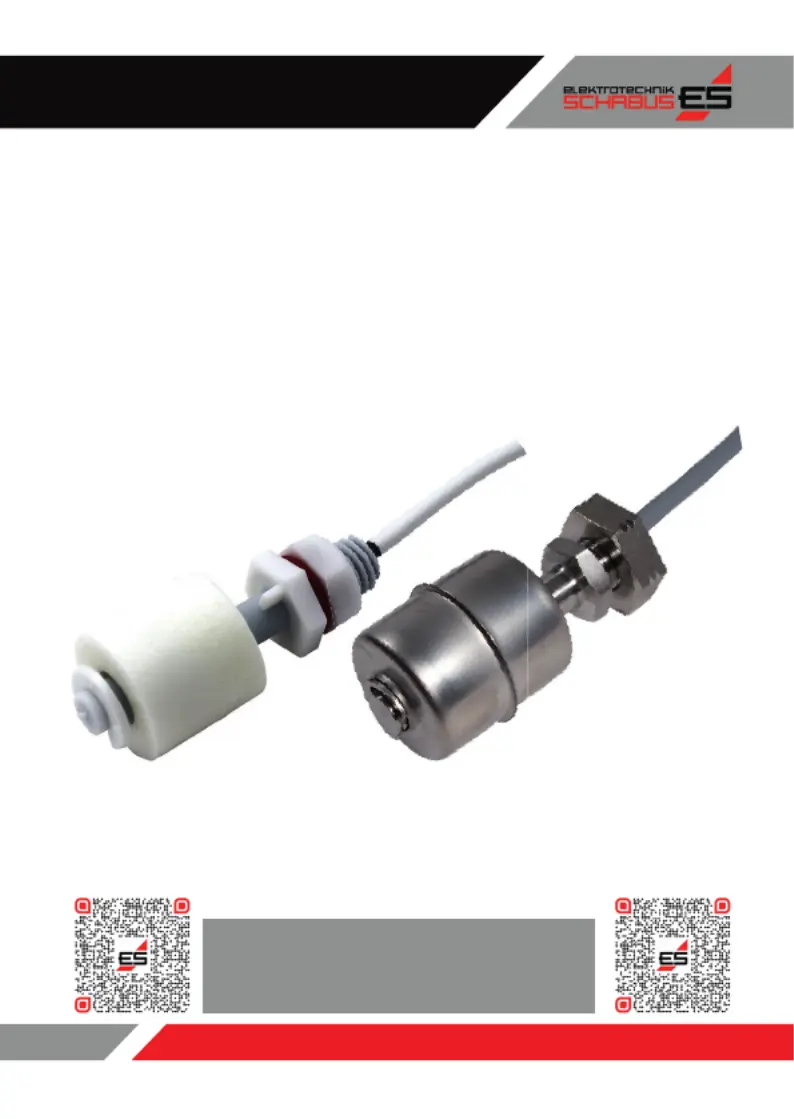

Aktiver Mini-Schwimmerschalter
SHT 8060 | SHT 8080
für analoge und digitale Eingänge
Artikel 200361 | 200363
Download
akuelle Anleitung
• Schaltprinzip Logik-Pegel
• für den direkten Anschluss an
Logigschaltungen
2
Herzlichen Dank für Ihr Vertrauen!
Um eine stets optimale Funktion und Leistungsbereitschaft für das Pro-
dukt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten,
haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetrieb-
nahme diese Betriebsanleitung gründlich durch und befolgen Sie vor
allen Dingen die Sicherheitshinweise!
Die Betriebsanleitung ist Bestandteil dieses Produktes.
Bewahren Sie diese zum Nachlesen auf!
Lieferumfang
1 aktiver Wassersensor SHT 8800 oder SHT 8815
1 Gebrauchsanleitung, 1 Schraube, 1 Dübel
Sicherheitshinweise
• Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die
Gebrauchsanleitung sorgfältig durch.
• Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von
Kindern fern.
• Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden
Teile.
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenz-
werte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich
sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für
diese Betriebsumgebung vorgesehen ist:
• Wohngebäude/ Wohnfl ächen wie Häuser, Wohnungen, Zimmer usw.
Verkaufsfl ächen wie Läden, Großmärkte usw.
• Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren
usw.
• Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das
öffentliche Niederspannungsnetz angeschlossen sind.
3

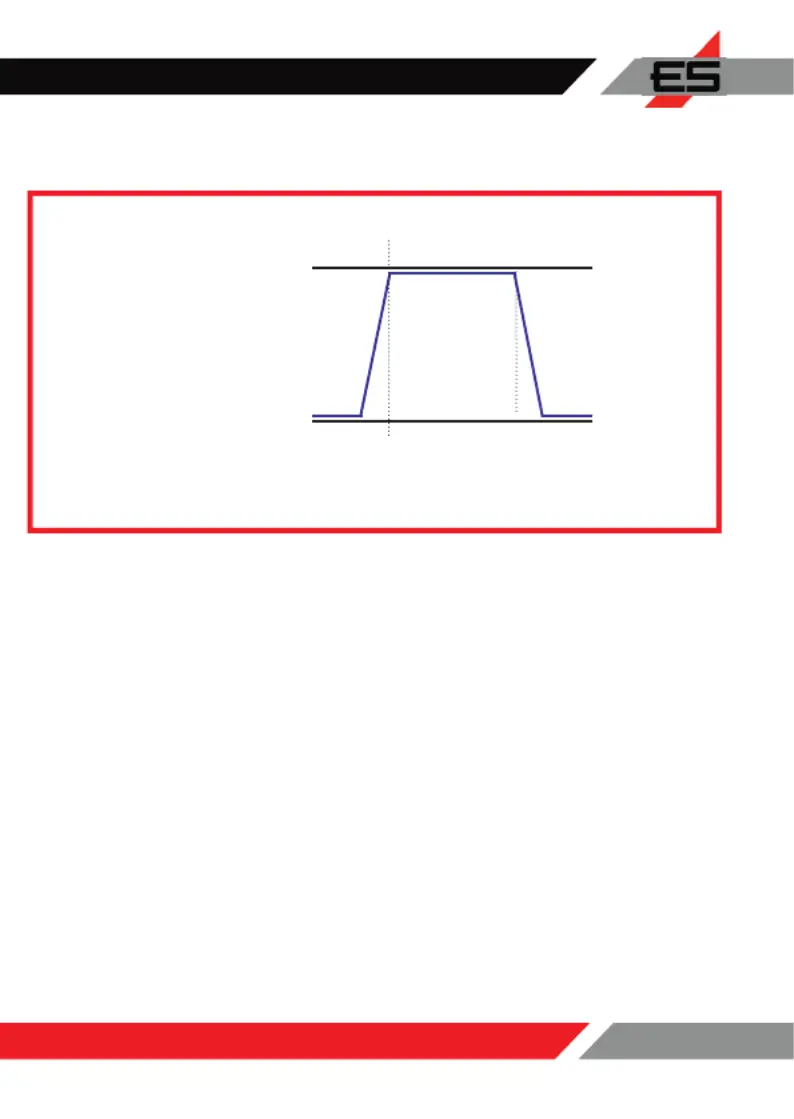

Funktionsdiagramm
Bestimmungsgemäße Verwendung
Der aktive Mini-Schwimmerschalter SHT 8060 oder SHT 8080 wird mit
einer Betriebsspannung versorgt und gibt bei festgestelltem Wasser,
also gehobenem Schwimmer, einen Spannungspegel in Höhe der Be-
triebsspannung aus. Die abgegebene Spannung, die durch verschiedene
Systeme wie Hausautomation, Gebäudeleittechnik, programmierbare
Steuerungen, uvm. ausgewertet wird, ist dabei mit einem Widerstand
strombegrenzt und darf nur an hochohmige Eingänge angeschlossen
werden.
+ Betriebsspannung
- Masse / ground
• Ausgangsspannung
braun
weiß
grün
HI
LO
Schwimmer
„oben“
