Seite 1/2

Schneider Electric Industries SAS

35 Rue Joseph Monier

92500 Rueil Malmaison (France)

Tél : +33 (0)1 41 29 70 00

Fax : +33 (0)1 41 29 71 00

http://www.schneider-electric.com

Questo prodotto deve essere installato, collegato ed utilizzato in conformità alle norme in vigore e/o norme di installazione.

Per quanto riguarda le normative, speciﬁ che e sviluppo di progetti vogliate di volta in volta chiedere sempre conferma delle informazioni riportate in questa pubblicazione.

This product must be installed, connected up and used in accordance with current legislation and/or installation standards.

The information regarding standards, speciﬁ cations and design developments contained in this publication may not be up to date. Always contact us to obtain the latest information.

IST003511-Ed.00-01/2022

OVA43700

OVA43701

EXIWAY KITLED

x 1

mm.

A B C D E F

OVA43700

177 21,5 169,2 30 200 22,1

OVA43701

Dimensioni / Dimensions

< 3 h

Manutenzione / Maintenance

W VA W

h Kg

OVA43700 3,2 V 4,5 Ah LifePO4 12 - 55 V / 3 W 4 0,8 3 0,215

OVA43701 3,2 V 4,5 Ah LifePO4 20 - 105 V / 3 W 4 0,8 3 0,215

EN 61347-1

EN 61347-2-7

EN 62034

DISPOSAL

The crossed out wheelie bin symbol on the product indicates that at the end of its life the product shall be returned to authorized waste collection

centers or to whom has the right to manage it. The proper separate collection and recycling of waste equipment at the time of disposal will help to

protect natural resources and ensure that it is recycled in a manner that reduces possible negative eﬀ ects on human health and the environment.

For more information regarding waste collection centers, modalities and terms of law in force, please contact your local waste disposal authority.

SMALTIMENTO

Il cassonetto barrato riportato sull’apparecchio speciﬁ ca che il prodotto alla ﬁ ne della propria vita utile deve essere consegnato ai centri di

raccolta autorizzati o in alternativa riconsegnato al distributore/rivenditore all’atto dell’acquisto di uno nuovo (i prodotti con dimensioni inferiori a

25cm possono essere riconsegnati gratuitamente senza l’acquisto di uno nuovo presso i rivenditori con superﬁ cie di vendita di almeno 400m2).

L’adeguata raccolta diﬀ erenziata e il riciclaggio dell’apparecchio dismesso durante la fase di smaltimento favoriscono la conservazione delle risorse

naturali e assicurano che venga riciclato in maniera tale da ridurre i possibili eﬀ etti negativi sulla salute e sull’ambiente. Per maggiori informazioni

sui centri di raccolta, modalità e sui termini della Legge in vigore, rivolgersi all’uﬃ cio competente del proprio ente locale.

Caratteristiche tecniche / Technical speciﬁ cations

Exiway Kitled, connected to a LED light source, enables a self-contained emergency lighting function ready to work. The

product is fully compliant to CEI EN 61347-2-7 standard and it was designed for applications compatible with the EN 60598-2-

22 standard. Nevertheless, the user has the full responsibility to release the CE certiﬁ cation of the complete LED light ﬁ xture

including Exiway Kitled in accordance with EN60598-2-22 standard. Schneider-Electric declines all the responsibility about the

CE certiﬁ cation and about the compliance with the EN60598-2-22 standard of the full light Fixture as well as all the responsibility

about product selection and its use inside or outside the luminaire.

Exiway Kitled, collegato a una sorgente luminosa a LED, abilita la funzione di illuminazione di emergenza autonoma pronta

all'uso. Il prodotto è pienamente conforme alla norma CEI EN 61347-2-7 ed è stato progettato per applicazioni compatibili con

la norma EN 60598-2-22. Tuttavia, l'utente ha la piena responsabilità di rilasciare la certiﬁ cazione CE dell'intero apparecchio

di illuminazione a LED incluso Exiway Kitled in conformità con la norma EN60598-2-22. Schneider-Electric declina ogni

responsabilità sulla certiﬁ cazione CE e sulla conformità alla norma EN60598-2-22 dell’intero apparecchio, nonché ogni

responsabilità sulla scelta del prodotto e il suo utilizzo all'interno o all'esterno dell'apparecchio.

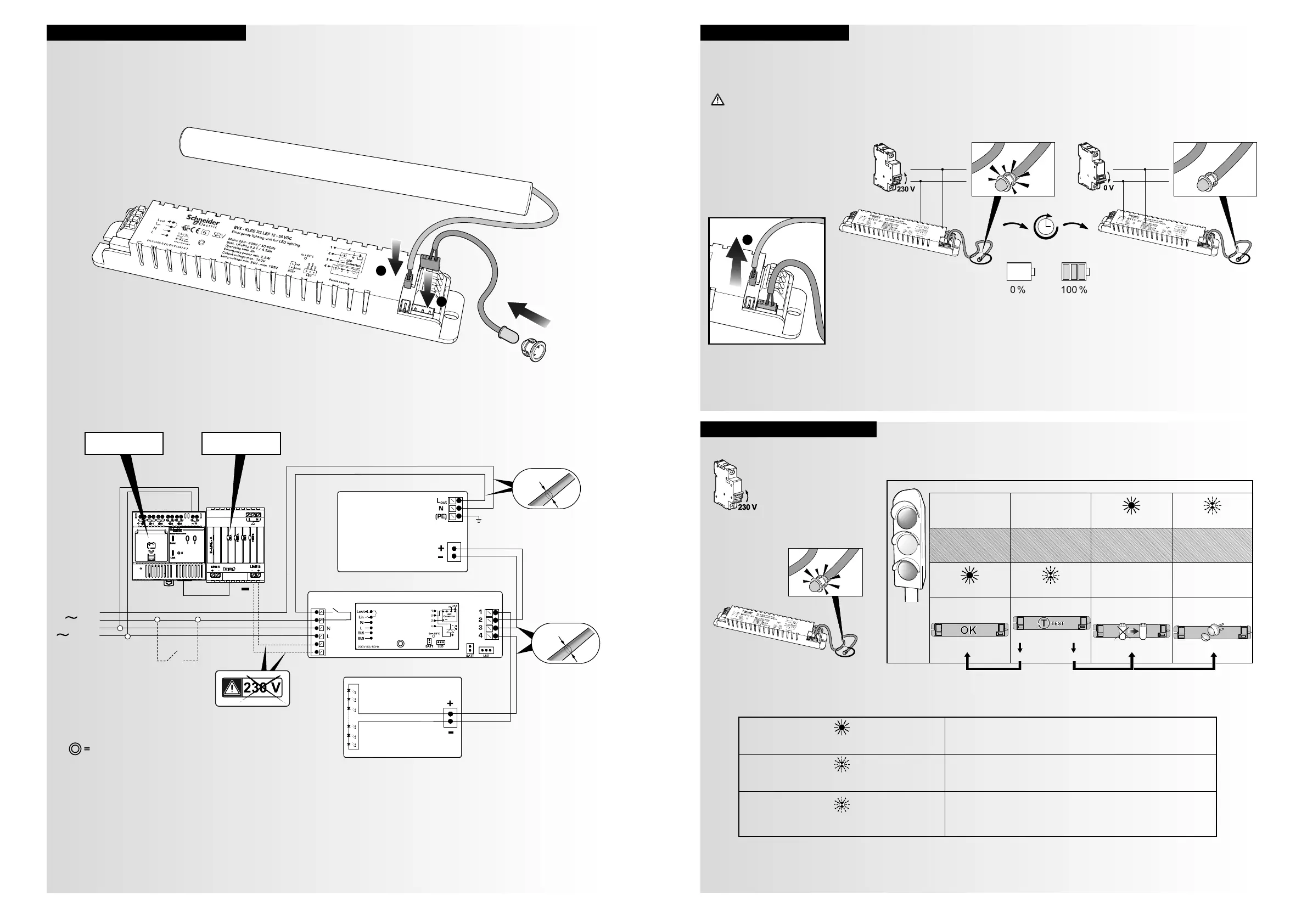

LED MODULE

LED DRIVER

EXIWAY

KITLED

230V

50-60Hz

M. 230V

50Hz

max. 1,5mm²

Exiway Smart Control Exiway Line Controller

Isolamento rinforzato fra modulo LED e rete.

Reinforced insulation between LED-module and mains.

Collegamenti / Connections

24 h  3h

Attendere 24 h aﬃ nché

il prodotto sia operativo

(ricarica).

Wait 24 hours to have

a working product

(charged).

Fisso / Steady Lento / Slow

OK NO OK

< 3 h< 3 h

Batteria scollegata / Test di autonomia fallito

Battery not connected / Duration test failed

Led rosso ﬁ sso

Steady red LED

Test funzionale fallito

Functional test failed

Led rosso lampeggiante lento

Slow ﬂ ashing red LED

Test funzionale non eseguito per più di 4 settimane oppure test di

autonomia non eseguito per più di 52 settimane.

Functional test not done for more than 4 weeks or duration test not

done for more than 52 weeks.

Led rosso/verde lampeggiante lento

Slow ﬂ ashing red/green LED

Ricarica / Recharge
