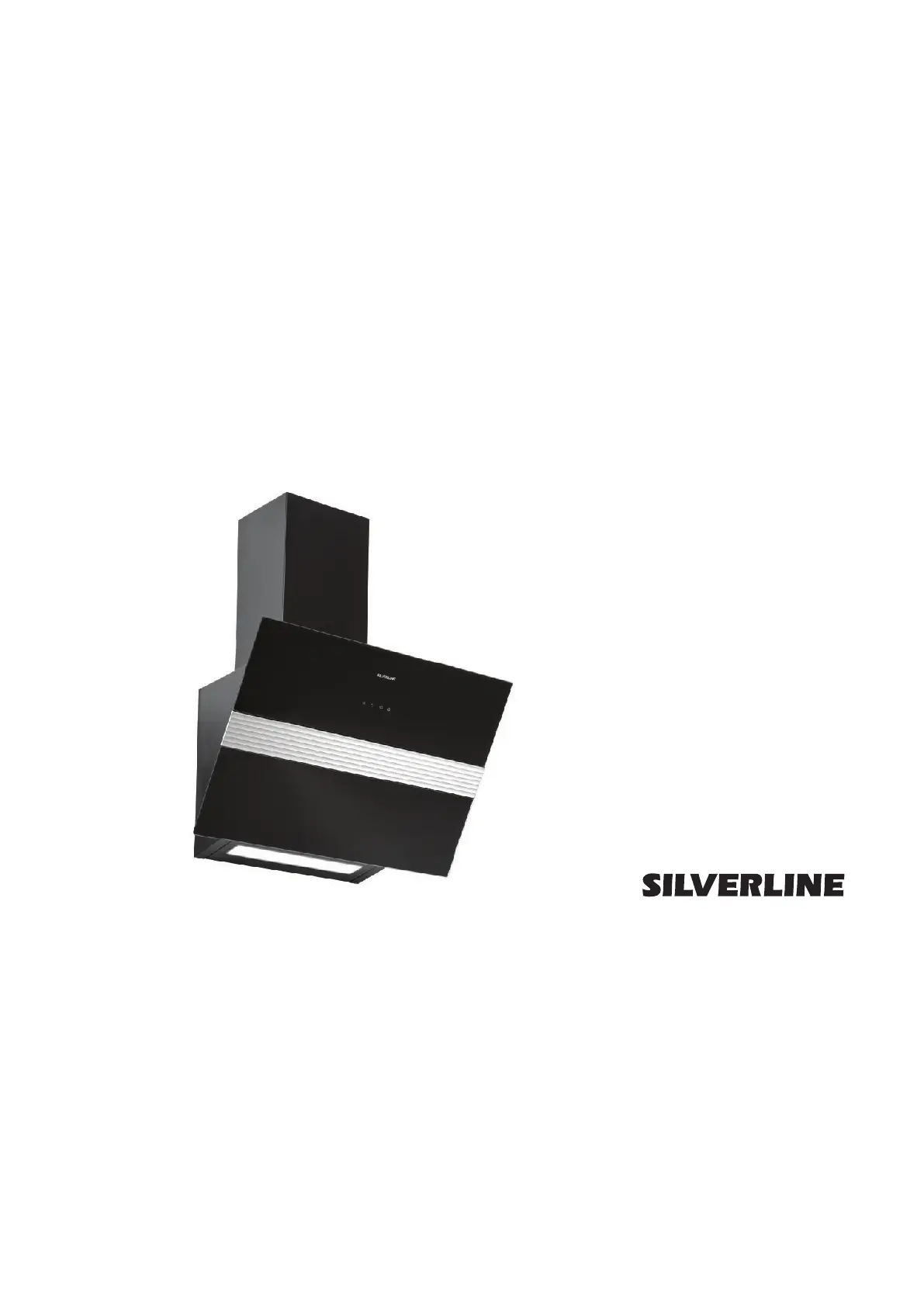

Silverline BOW 600 M Bedienungsanleitung

Vielen Dank, dass Sie sich für den Kauf einer Dunstabzugshaube(nachfolgend "Gerät") von SILVERLINE entschieden haben. Diese Anleitung beschreibt mehrere Dunstabzugshauben, die sichin der Farbe, der Breite, der Anzahl der Beleuchtungskörper und/oder Metallfettfilter unterscheiden können. Diese Anleitung und die Sicherheitshinweise vermitteln Ihnen alleInformationen für eine sichere Montage sowie einen störungsfreienund sicheren Betrieb. nLesen Sie diese Anleitung und die Sicherheitshinweise voll-ständig durch, bevor Sie das Gerät verwenden. nBewahren Sie die Anleitung gut auf. nFalls Sie das Gerät weitergeben, geben Sie auch diese Anlei-tung und die Sicherheitshinweise mit. nDie Nichtbeachtung dieser Anleitung kann zu schweren Verlet-zungen und Schäden am Gerät führen. nFür Schäden, die aufgrund der Nichtbeachtung dieser Anlei-tung entstehen, übernehmen wir keine Haftung.

Die Abbildungen in dieser Anleitung dienen der Veranschaulichungvon Handlungen. In den Abbildungen ist eine mögliche Ausführungdes Geräts dargestellt. Alle Beschreibungen oder Abbildungengelten aber auch für die anderen Ausführungen. Weiterführende Informationen zu Produkten,Zubehör, Ersatzteilen und Services finden Sie imInternet unter www. silverline24. de. Diese Anleitung ist urheberrechtlich geschützt. Die Überlassung dieser Anleitung an Dritte, Vervielfältigung in jegli-cher Art und Form – auch auszugsweise – sowie die Verwertungund/oder Mitteilung des Inhalts sind ohne schriftliche Genehmi-gung von SILVERLINE Küchengeräte und Handel GmbH ("Her-steller") außer für interne Zwecke nicht gestattet. Zuwiderhand-lungen verpflichten zu Schadenersatz. Der Hersteller behält sichdas Recht vor, zusätzliche Ansprüche geltend zu machen.

Inhaltsverzeichnis1 Zu Ihrer Sicherheit. 71. 1 Symbole in dieser Anleitung. 71. 2 Bestimmungsgemäße Verwendung. 91. 3 Kinder und Personen mit eingeschränkter Wahrneh-mung. 91. 4 Lebensgefahr. 91. 5 Brand-/Feuergefahr. 101. 6 Spannungsversorgung. 101. 7 Transport. 111. 8 Montage. 111. 9 Betrieb. 111. 10 Defekt. 121. 11 Reinigung. 121. 12 Entsorgung. 122 Auspacken und Montieren. 142. 1 Auspacken. 143 Lieferumfang. 153. 1 Technische Maßzeichnung. 154 Vor der Montage beachten. 164. 1 Umluftbetrieb. 164. 2 Abluftbetrieb. 164. 3 Stromanschluss. 175 Einrichtung und Montage. 185. 1 Benötigte Werkzeuge und Hilfsmittel. 185. 2 Vorbereitung der Wand. 185. 3 Fensterkippschalter installieren (nur für Abluftbetrieb)oder mit SilverSwitch® Deluxe. 216 Bedienung. 236. 1 Sicherheit bei der Bedienung. 237 Wartung, Reinigung und Pflege. 247. 1 Wartung. 247. 1. 1 Wartungsintervalle. 247. 1.

2 Metallfettfilter reinigen. 257. 1. 3 Auswechseln der Leuchtmittel. 267. 1. 4 Aktivkohlefilter einsetzen (nur bei Umluftbetrieb). 278 Fehlermeldungen. 288. 1 Verhalten bei Fehlern. 288. 2 Fehlertabelle. 289 Zubehör und Ersatzteile. 309. 1 Zubehör- und Ersatzteilbestellung. 309. 2 Zubehör. 319. 2. 1 Zubehör Umluft-Abluft-Schaltung. 31Inhaltsverzeichnis 05. 09. 2019 Bold 5.

Die Sicherheitshinweise werden durch Signal-worte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruckbringen.GEFAHR!Diese Kombination aus Symbol und Signalwortweist auf eine unmittelbar gefährliche Situation hin,die zum Tod oder zu schweren Verletzungen führt,wenn sie nicht gemieden wird.WARNUNG!Diese Kombination aus Symbol und Signalwortweist auf eine möglicherweise gefährliche Situationhin, die zum Tod oder zu schweren Verletzungenführen kann, wenn sie nicht gemieden wird.VORSICHT!Diese Kombination aus Symbol und Signalwortweist auf eine möglicherweise gefährliche Situationhin, die zu geringfügigen oder leichten Verlet-zungen führen kann, wenn sie nicht gemiedenwird.HINWEIS!Diese Kombination aus Symbol und Signalwortweist auf eine möglicherweise gefährliche Situationhin, die zu Sachschäden führen kann, wenn sienicht gemieden wird.Dieses Symbol hebt nützliche Tipps und Empfeh-lungen sowie Informationen für einen effizientenund störungsfreien Betrieb hervor.Um auf besondere Gefahren aufmerksam zu machen, werden inSicherheitshinweisen folgende Symbole eingesetzt:SicherheitshinweiseTipps und EmpfehlungenBesondere SicherheitshinweiseZu Ihrer SicherheitSymbole in dieser Anleitung 05.09.2019 Bold 7

Warnzeichen Art der GefahrWarnung vor gefährlicher elekt-rischer Spannung.Warnung vor feuergefährlichenStoffen.Warnung vor einer Gefahren-stelle.Sicherheitshinweise können sich auf bestimmte, einzelne Hand-lungsanweisungen beziehen. Solche Sicherheitshinweise werdenin die Handlungsanweisung eingebettet, damit sie den Leseflussbeim Ausführen der Handlung nicht unterbrechen. Es werden dieoben beschriebenen Signalworte verwendet.Beispiel:1. Schraube lösen.2.VORSICHT!Klemmgefahr am Deckel!Deckel vorsichtig schließen.3.

1. 2 Bestimmungsgemäße VerwendungDie Dunstabzugshaube ist zum Absaugen von Koch- oder Brat-dünsten über einer Elektro- oder Gaskochstelle im privatenHaushalt bestimmt. Sie ist nicht für die gewerbliche Nutzung oderfür die Verwendung im Außenbereich geeignet. Jede weitere Verwendung gilt als nicht bestimmungsgemäß und istuntersagt. Für Schäden aufgrund nicht bestimmungsgemäßer Ver-wendung übernehmen wir keine Haftung. Verboten ist insbesondere Folgendes:nDie Verwendung im Freien oder im gewerblichen BereichnDas selbstständige Umbauen oder Reparieren des GerätsnDer Betrieb ohne MetallfettfilternDas FlambierennDer Abluftbetrieb ohne Fensterkippschalter bei gleichzeitigerVerwendung einer raumluftabhängigen FeuerstättenEinsatz für die Raumklimatisierung/-ventilation, wie z. B. imDauerbetrieb, anstelle eines Ventilators oder angemessenenLüftens1.

3 Kinder und Personen mit eingeschränkter WahrnehmungnDieses Gerät kann von Kindern ab 8 Jahren und Personen mitreduzierten physischen, sensorischen oder geistigen Fähig-keiten oder Mangel an Erfahrung oder Wissen benutzt werden,wenn sie von einer Person, die für die Sicherheit verantwortlichist, beaufsichtigt oder von ihr bezüglich des sicherenGebrauchs des Geräts unterwiesen wurden und sie die darausresultierenden Gefahren verstanden haben. nKinder dürfen nicht mit dem Gerät spielen. nVerpackungsmaterialien dürfen nicht zum Spielen verwendetwerden. Es besteht Erstickungsgefahr. nReinigung und Wartung dürfen nicht durch Kinder durchgeführtwerden, es sei denn, sie sind 8 Jahre und älter und werdenbeaufsichtigt. nHalten Sie Kinder, die jünger als 8 Jahre sind, vom Gerät unddem Netzkabel fern. nHalten Sie Kinder von Leuchtmitteln fern, bis diese abgekühltsind. Es besteht Verbrennungsgefahr.

Geräte mit einer Luftzirkulation (z. B. Öfen, Heizkessel, Warmwas-serbereiter, die mit Gas, Öl, Holz oder Kohle betrieben werden)entnehmen die Verbrennungsluft vom Installationsort und entladendie Abgase über das Abgassystem (z. B. Kamin) nach außen. Mitder betätigten Dunstabzugshaube werden von der Küche und denbenachbarten Räumen Luft angezogen. Wenn die Luftversorgungnicht ausreichend ist, kann ein Vakuum entstehen. Giftige Gasewerden vom Kamin und dem Abgaskanal angesaugt und wieder inden Wohnbereich absorbiert. nDaher muss immer eine ausreichend saubere Luftzufuhrgewährleistet sein. nDie Lufteinlass- / Austrittsdüsen können allein nicht ausrei-chend sein, um die Grenzwerte einzuhalten. Nur im Raum, wo der Herd installiert ist und der Vakuumwert von 4Pa (0,04 mbar) nicht überschritten wird, kann das Gerät ohneGefahr betrieben werden. Dies ist jedoch nur möglich, wenn z. B.

zusammen mit den Lufteinlass- / Austrittsdüsen, Luftlöcher inTüren und Fenstern, die nicht geschlossen werden können oderanderen technischen Maßnahmen eine ausreichende Zufuhr vonVerbrennungsluft ermöglicht wird. In jedem Fall ist das gesamte Schornstein- und Lüftungssystemdes Gebäudes durch einen autorisierten Schornsteinfegermeisterbeurteilt werden, der entsprechende Vorschläge zur Belüftunggeben kann. Wenn die Dunstabzugshaube nur im Umluftmodusverwendet wird, kann sie ohne jegliche Beschränkung betätigtwerden. 1. 5 Brand-/FeuergefahrnFlambieren Sie nicht unter dem Gerät. nFrittieren Sie nur unter ständiger Beobachtung. nReinigen Sie die Oberflächen des Geräts regelmäßig, um Fett-rückstände zu beseitigen. nReinigen Sie die Metallfettfilter spätestens alle 2 Wochen, umFettablagerungen im Metallfettfilter zu verhindern. Diesekönnen sich entzünden.

Tauschen Sie bei Bedarf den Metall-fettfilter aus. nBetreiben Sie die Kochstelle nie ohne Kochgeschirr, um einegroße Hitzeentwicklung zu verhindern. nArbeiten Sie in der Nähe des Geräts nie mit offenen Flammen.

nLassen Sie heißes Öl und Fett nicht unbeaufsichtigt. LöschenSie ein Feuer durch Öl oder Fett nie mit Wasser. 1. 6 SpannungsversorgungDas Gerät wird mit elektrischem Strom betrieben, daher bestehtgrundsätzlich die Gefahr eines Stromschlags. Achten Sie beson-ders auf Folgendes:Zu Ihrer SicherheitSpannungsversorgung 05. 09. 2019Bold10.

nWird eine zusätzliche Steckdose für den Anschluss des Gerätsbenötigt, müssen Sie eine Elektrofachkraft hinzuziehen.nFassen Sie den Netzstecker niemals mit nassen Händen an.nAchten Sie darauf, dass das Netzkabel nicht geknickt oder ein-geklemmt wird.nZiehen Sie den Netzstecker, um das Gerät vom Netz zutrennen.nBetreiben Sie das Gerät nur, wenn die auf dem Typenschildangegebene elektrische Spannung mit der Spannung IhrerSteckdose übereinstimmt. Eine falsche Spannung kann dasGerät zerstören. Wenden Sie sich bei Fragen an eine Elektro-fachkraft.1.7 TransportnVerstauen Sie das Gerät während der Fahrt in einem Kfz so,dass die Insassen nicht gefährdet werden.nWenn Sie das Gerät transportieren, verstauen Sie es in derOriginalverpackung.

Bewahren Sie dazu die Verpackung auf.1.8 MontagenLassen Sie sich beim Montieren des Geräts von einer oderzwei weiteren Personen helfen.nVerwenden Sie nur Montagematerial, welches für die Beschaf-fenheit Ihrer Wand bzw. Decke geeignet ist. Sollten Sie sichnicht sicher sein, lassen Sie sich durch einen Fachmannberaten.nStellen Sie vor dem Bohren sicher, dass keine verlegten Lei-tungen (Strom, Wasser, Gas etc.) beschädigt werden können.Dazu können Sie ein Leitungssuchgerät verwenden.nBenutzen Sie bei der Montage eine stabile Leiter.nTragen Sie bei der Montage Schutzhandschuhe, da sichscharfkantige Bauteile innerhalb des Geräts befinden können.nHalten Sie die in dieser Anleitung genannten Mindestabständezur Kochstelle ein.1.9 BetriebnStellen Sie keine Gegenstände auf dem Gerät ab, da dieseherunterfallen können.nBerühren Sie während/nach einem längeren Betrieb keineLeuchtmittel.

Es besteht Verbrennungsgefahr.nSchauen Sie nicht direkt in eingeschaltete LED-Leuchten.Diese sind sehr grell und können die Augen schädigen.Zu Ihrer SicherheitBetrieb 05.09.2019 Bold 11

nSchalten Sie das Gerät beim Kochen immer ein, um Kondens-wasserbildung zu vermeiden. Sonst können Korrosions-schäden entstehen.nBenutzen Sie das Gerät nie ohne Metallfettfilter. So vermeidenSie Fett- und Schmutzablagerungen im Gerät.1.10 DefektSollte das Gerät einmal defekt sein, versuchen Sie nicht, dieseseigenhändig zu reparieren.nWenn das Netzkabel und der Netzstecker beschädigt sind,müssen diese ersetzt werden, um Gefahren durch Stromschlagzu vermeiden. Rufen Sie den Kundendienst ( Ä „Kunden-dienst-Hotline (für Deutschland, Österreich, Schweiz, Frank-reich, Belgien, Niederlande und Luxemburg)“ auf Seite 3).nSchalten Sie nie ein defektes Gerät ein, um einen Stromschlagzu vermeiden. Ziehen Sie den Netzstecker oder schalten Siedie Sicherung im Sicherungskasten aus.

Rufen Sie den Kun-dendienst ( Ä „Kundendienst-Hotline (für Deutschland, Öster-reich, Schweiz, Frankreich, Belgien, Niederlande und Luxem-burg)“ auf Seite 3).nTauschen Sie defekte Leuchtmittel immer aus, um eine Über-lastung der restlichen Leuchtmittel zu verhindern.1.11 ReinigungnVerwenden Sie keine scharfen oder scheuernden Reinigungs-mittel, da diese die Oberfläche des Geräts angreifen können.nVerwenden Sie keine scharfen Gegenstände, da diese dieOberfläche des Geräts zerkratzen können.nVerwenden Sie keine Hochdruck- oder Dampfreiniger, da ein-dringende Feuchtigkeit einen Stromschlag verursachen kann.nHalten Sie die in dieser Anleitung angegebenen Reinigungsin-tervalle für die Metallfettfilter ein. Sonst besteht Brandgefahr.1.12 EntsorgungDas Symbol in Abb. 1 weist auf umweltfreundliche, wiederverwert-bare Materialien der Verpackung hin.

Geräte, die mit dem Symbol in Abb. 2 gekennzeichnet sind, dürfennicht im Hausmüll entsorgt werden, sondern müssen an einerAnnahmestelle für das Recycling von elektrischen und elektrotech-nischen Geräten abgegeben werden.UMWELT!Gefahr für die Umwelt durch falsche Entsor-gung!Durch falsche Entsorgung können Gefahren für dieUmwelt entstehen.– Lassen Sie Elektroschrott und Elektronikkom-ponenten von zugelassenen Fachbetriebenentsorgen.– Holen Sie im Zweifelsfall Auskunft zur umwelt-gerechten Entsorgung bei der örtlichen Kom-munalbehörde oder Entsorgungsfachbetriebenein.DunstabzugshaubeAbb. 2: ElektroschrottZu Ihrer SicherheitEntsorgung 05.09.2019 Bold 13

2 Auspacken und Montieren2.1 AuspackenAlle Teile der Dunstabzugshaube werden in einem Karton geliefert.WARNUNG!Erstickungsgefahr beim Spielen mit Verpa-ckungsmaterial!Beim Spielen mit Verpackungsmaterial bestehtErstickungsgefahr.– Bewahren Sie Verpackungsmaterial für Kinderund Personen, die die Gefahren nicht ein-schätzen können, unzugänglich auf.1. Packen Sie die Dunstabzugshaube und alle im Lieferumfangenthaltenen Teile aus und überprüfen den Inhalt auf Vollstän-digkeit und Unversehrtheit.2. Überprüfen Sie die Funktion von Motor und Licht.Sollten Sie einen Schaden feststellen,wenden Sie sich umgehend an Ihren Händleroder den Kundendienst ( Ä „Kundendienst-Hotline (für Deutschland, Österreich,Schweiz, Frankreich, Belgien, Niederlandeund Luxemburg)“ auf Seite 3). Das Gerät darfin diesem Fall nicht montiert werden.Auspacken und MontierenAuspacken 05.09.2019Bold14

4 Vor der Montage beachten4.1 UmluftbetriebSie können die Dunstabzugshaube im Umluftbetrieb verwenden.WARNUNG!Brandgefahr durch verstopfte Luftschlitze!Durch zugebaute oder verstopfte Luftschlitzebesteht Brandgefahr.– Prüfen Sie die Luftschlitze auf Verunreini-gungen und entfernen Sie diese, falls erforder-lich.– Bauen Sie keine Hängeschränke vor die Luft-schlitze der Dunstabzugshaube.Im Umluftbetrieb werden die Kochdünste von der Dunstabzugs-haube aufgesogen, durch den Metallfettfilter sowie durch denAktivkohlefilter geleitet und die gefilterte Luft wird danach wieder indie Raumluft übertragen.nEinfache Montage (kein Wanddurchbruch erforderlich)nEnergie sparennAktivkohlefilter erforderlichngeringere Absaugleistungnhöherer Geräuschpegelnhöhere Geruchsbelästigungnhöhere Kondenswasserbildung4.2 AbluftbetriebSie können die Dunstabzugshaube auch im Abluftbetrieb ver-wenden.Im Abluftbetrieb werden die Kochdünste von der Dunstabzugs-haube abgesogen, durch den Metallfettfilter geführt und durch dasAbluftrohr ins Freie geleitet.

ngrößerer Planungs- und Montageaufwandnhöhere Heizkosten** Insbesondere in der kalten Jahreszeit ergeben sich höhere Heiz-kosten durch den Transport der aufgeheizten Raumluft nachdraussen und durch die kalte Zuluft in den Raum.4.3 StromanschlussDamit kein störendes Kabel sichtbar ist, sollten Sie den Stroman-schluss vor der Montage planen.WARNUNG!Lebensgefahr durch unsachgemäße Installa-tion!Durch die unsachgemäße Installation einer zusätz-lich benötigten Steckdose besteht Stromschlagge-fahr.– Wenden Sie sich an eine Elektrofachkraft,wenn Sie eine zusätzliche Steckdose benö-tigen.Sie müssen die Dunstabzugshaube so montieren,dass Sie den Netzstecker auch nach der Montageerreichen können.Nachteile (ggü. Umluftbetrieb)Vor der Montage beachtenStromanschluss 05.09.2019 Bold 17

5 Einrichtung und Montage5.1 Benötigte Werkzeuge und HilfsmittelBevor Sie mit der Montage beginnen, legen Sie sich folgendeWerkzeuge und Hilfsmittel zurecht:1. Stabile Stehleiter2. Bohrmaschine mit Bohrer Ø 10 und 6 mm3. Kreuzschlitz-Schraubendreher4. Wasserwaage5. Bleistift (nicht abgebildet)6. Maßband/Zollstock (nicht abgebildet)7. 2 Personen (nicht abgebildet)5.2 Vorbereitung der WandnDie Wand muss eben gerade sein und ausreichende Tragkrafthaben.nDie Tiefe der Bohrungen muss den Längen der Stufen entspre-chen.nDie beiliegenden Bolzen und Dübel sind für Ziegelwändegeeignet. Verwenden Sie für andere Konstruktionen (z.B. Gips,Platten, Porenbeton usw.) geeignete Dübel und Schrauben.VORSICHT!Nach Abschluss der Montage der Dunstabzugs-haube muss der Abstand zwischen dem Produktund der Elektrokochstelle min. 450 mm und beiGaskochstellen sowie bei anderweitig betriebenenKochstellen min.

GEFAHR!Stellen Sie vor dem Bohren der Wand sicher, dassan den Stellen, an denen Sie bohren möchten,keine Strom-, Gas- oder Wasserleitungen ver-laufen.nZeichnen Sie eine Mittellinie senkrecht zur Wand von derDecke bis zur Unterkante der Dunstabzugshaube (Abb. 7).nBringen Sie die Montageschablone an der Montagefläche anund markieren Sie die Punkte A, B, C, D. Bohren Sie die mar-kierten Punkte A, B, C, D mit einem Ø8mm-Bohrer (Abb. 7).nSetzen Sie die im Zubehör enthaltenen Ø10mm Kunststoff-dübel an den Punkten A, B, C, D ein (Abb. 7).Stecken Sie die 4,9 x 50 mm Schrauben in die Dübel A und B.Lassen Sie einen Abstand von 5 mm zwischen dem Schrau-benkopf und der Wand (Abb.

7).nLegen Sie das im Zubehör enthaltene Schornsteinanschluss-blech, unter Berücksichtigung der minimalen und maximalenAbmessungen der Dunstabzugshaube, den dreieckigen Quer-schnitt im mittleren Teil des Schornsteinanschlussblechs an dieWand, sodass es mit der Mittellinie übereinstimmt (Abb. 8).Markieren Sie die Punke E und F.nBohren Sie die markierten E- und F-Punkte mit einem Ø6 mmBohrer und setzen Sie Ø6 mm Dübel ein. (Abb. 8).nDie Schornsteinanschlussplatte mit 3,9x22 Schrauben an dieDübeln befestigen. (Abb. 8).AA,B,C,DBCDAbb. 7EE,FFAbb. 8Einrichtung und MontageVorbereitung der Wand 05.09.2019 Bold 19

nÖffnen Sie die Geräteabdeckung.nReinigen Sie den MetallfettfilternWenn der Durchmesser des Entlüftungsrohrs weniger als 150mm beträgt, installieren Sie den Kaminadapter Ø150/120 mm.nHalten Sie das Gerät am Körper fest, befestigen Sie es an denHängeschrauben, die Sie bereits an der Wand befestigt haben,und ziehen Sie die Hängeschrauben fest an (Abb. 9).nBefestigen Sie die Wand mit zwei 4,9x50 Schrauben durch dieBefestigungslöcher an der Innenseite des Geräts (Abb. 9).nDen Aluminiumölfilter des Geräts einbauen.

Wenn das Gerätohne Aktivkohlefilter verwendet werden soll, installieren Siedas Luftaustrittsrohr.Installieren des LuftauslassanschlussesnBefestigen Sie ein Ende des Luftaustrittsrohrs direkt am Luft-austrittsbereich.nBefestigen Sie das andere Ende des Luftauslassrohrs am Luft-auslass des Produkts.nAnschlussstellen entsprechend isolieren.Montage der BlechkaminenBefinden sich Schutzfolien auf den Kaminen, entfernen Siediese (Abb. 10 / 1 ).nZiehen Sie den Innenkamin nach oben und schrauben Sie ihnan der rechten und an der Stirnseite der Kaminanschlussplattefest (Abb. 10 / 2 ).nSchrauben Sie das untere Kamin rechts und links in dasGehäuse (Abb. 10 / 3 ).Abb. 9Abb. 10Einrichtung und MontageVorbereitung der Wand 05.09.2019Bold20

5.3 Fensterkippschalter installieren (nur für Abluftbetrieb) oder mit SilverS-witch® DeluxeFür den Abluftbetrieb muss bei gleichzeitigem Betrieb einer Dunst-abzugshaube und einer raumluftabhängigen Feuerstätte zur aus-reichenden Frischluftversorgung ein Fensterkippschalter installiertwerden.1. Befestigen Sie den Fensterkippschalter am Fenster.Weitere Informationen finden Sie in derBedienungsanleitung des Herstellers.Weitere Informationen und Bestellhinweisefinden Sie im .2. Drücken Sie den Deckel (Abb. 11/1) an den langen Seitenzusammen, um die schwarze Box (Abb. 11) zu öffnen, undnehmen Sie den Deckel (Abb. 11/1) ab.Abb. 11: Box öffnen und schließenEinrichtung und MontageFensterkippschalter installieren (nur für Abluftbetrieb) oder mit SilverSwitch® Deluxe 05.09.2019 Bold 21

3. Lösen Sie die Schrauben und entnehmen Sie die Kabel-brücke (Abb. 12/1).4. Stecken Sie die Kabel des Fensterkippschalters anstelle derKabelbrücke in die Litzenlöcher (Abb. 12/2) und ziehen Siedie Schrauben wieder fest.5. Setzen Sie den Deckel wieder auf die schwarze Box auf.Abb. 12: Kabelbrücke entnehmenEinrichtung und MontageFensterkippschalter installieren (nur für Abluftbetrieb) oder mit SilverSwitch® Deluxe 05.09.2019Bold22

6 Bedienung6.1 Sicherheit bei der BedienungWARNUNG!Verletzungsgefahr durch unsachgemäße Bedie-nung!Durch eine unsachgemäße Bedienung bestehtVerletzungsgefahr und die Gefahr von Sach-schäden.– Prüfen Sie das Gerät vor jeder Benutzung. Eindefektes Gerät darf nicht verwendet werden.– Stellen Sie keine Gegenstände auf das Gerät,da diese herunterfallen können.– Benutzen Sie das Gerät nie ohne Metallfett-filter. Es besteht Brandgefahr.– Schalten Sie das Gerät immer ein, um Korrosi-onsschäden durch Kondenswasserbildung zuverhindern.1. Sobald diese Taste gedrückt wird, beginnt das Gerät inStufe 1 zu arbeiten.2. Sobald diese Taste gedrückt wird, beginnt das Gerät inStufe 2 zu arbeiten.3. Sobald diese Taste gedrückt wird, beginnt das Gerät inStufe 3 zu arbeiten.4.

Zum Ein- und Ausschalten des Lichts, bitte diese Tastedrücken.Um den Timerfunktion zu aktivieren , und halten Sie einerder Tasten 3 Sekunden lang gedrückt. Nach diesem Vorgang wirddie 15-minütige Nachlaufautomatik aktiviert und das Gerät wirdsich nach 15 Minuten automatisch ausschalten.Alle aktiven Funktionen die vor der Aktivierung derNachlaufautomatik betrieben wurden, werden sichnach 15 Minuten ausschalten.Alle Funktionen die nach der Aktivierung der Nach-laufautomatik eingeschaltet werden, werden nachden 15 Minuten weiterhin eingeschaltet bleiben.Abb. 13: BerührungsschalterBedienungSicherheit bei der Bedienung 05.09.2019 Bold 23

7 Wartung, Reinigung und Pflege7.1 WartungGEFAHR!Lebensgefahr durch elektrischen Strom!Durch Berührung von spannungsführenden Teilendes Geräts besteht unmittelbare Lebensgefahrdurch Stromschlag.– Ziehen Sie vor sämtlichen Wartungs- und Rei-nigungsarbeiten den Netzstecker oder schaltenSie die Sicherung im Sicherungskasten ab.HINWEIS!Leistungsbeeinträchtigung bei Nichteinhaltungder Wartungsintervalle!Bei zu langem Gebrauch können sich der Metall-fettfilter und der Aktivkohlefilter mit Fett- undSchmutzpartikeln zusetzen, wodurch die Leistungdes Geräts beeinträchtigt wird.– Halten Sie alle in dieser Anleitung angege-benen Wartungsintervalle ein.7.1.1 WartungsintervalleIntervall WartungsarbeitNach der Montage oder übermäßiger Ver-unreinigungReinigen Sie die Dunstabzugshaube von außen ( Ä Kapitel1.11 „Reinigung“ auf Seite 12).Nach dem Reinigen der Dunstabzugs-haubeFühren Sie einen Wartungsvorgang an der Haube durch( Ä Kapitel 7.1 „Wartung“ auf Seite 24).Gegebenenfalls Überprüfen Sie die inneren Luftgitter auf Verunreinigungenund entfernen Sie sie gegebenenfalls.Alle 2 Wochen, oder wenn eine Informationzur Reinigung des Metallfettfilter angezeigtwirdReinigen Sie den Metallfettfilter ( Ä Kapitel 7.1.2 „Metallfett-filter reinigen“ auf Seite 25).Alle 3 Monate oder bei Leistungsreduzie-rungReinigen oder wechseln Sie den Aktivkohlefilter (nur im Luft-zirkulationsbetrieb) ( Ä Kapitel 7.1.4 „Aktivkohlefilter ein-setzen (nur bei Umluftbetrieb)“ auf Seite 27).Elektrischer StromWartungsintervalleWartung, Reinigung und PflegeWartung > Wartungsintervalle05.09.2019Bold24

7.1.2 Metallfettfilter reinigenDer Metallfettfilter des Gerätes kann feste Teile des Küchen-dampfes enthalten (z.B. Öl oder Staub) und beugt Verunreini-gungen der Dunstabzugshaube vor.1.2.HINWEIS!Sachschaden beim Herunterfallen desMetallfettfilters!Öffnen Sie die Frontplatte der Dunstabzugshaube (Abb. 14 /1).Öffnen Sie die Verriegelung der Metallfettfilter (Abb. 14/2)und schützen Sie mit Ihrer anderer Hand den AluminiumMetallfettfilter gegen Sturz.3. Neigen Sie den Metallfettfilter nach vorne und nehmen Sie esab (Abb. 14/2).4. Reinigen Sie den Metallfettfilter in der Spülmaschine oder mitder Hand.5.HINWEIS!Sachschaden durch falsches Reinigungs-mittel!Spülen Sie den Metallfettfilter im Warmwasser einweichenlassen und mit einer Bürste reinigen.6. Metallfettfilter mit Warmwasser spülen.7.

Stellen Sie den Metallfettfilter in einer lockeren, senkrechtenStruktur in die Spülmaschine, ohne weiteres Geschirr.8. Starten sie ein Programm mit maximalen Temperatur von 55°C.Während des Spülvorgangs in der Spülma-schine kann sich die Farbe geringfügigändern. Die Funktion des Metallfettfilters wirddadurch nicht beeinträchtigt.9. Trocknen Sie den Metallfettfilter auf einer saugfähigen Unter-lage.Ausbauen des MetallfettfiltersAbb. 14: Ausbauen des Metallfettfil-tersMit der Hand ReinigenIn der Spülmaschine reinigenNach der ReinigungWartung, Reinigung und PflegeWartung > Metallfettfilter reinigen05.09.2019 Bold 25

10. Legen Sie den Metallfettfilter unter den Dunstabzugshauben-rahmen, drücken Sie ihn nach oben und verriegeln Sie dieSchlösser (Abb. 15).Setzen Sie den Metallfettfilter in den unterenRahmen der Dunstabzugshaube ein(Abb. 15/1). Entriegeln Sie den Metallfettfilter,drücken Sie den Filter zurück und lösen Siedie Verriegelung, um es einrasten zu lassen(Abb. 15/2).11. Informationen zur Metallfettfilterreinigung löschen (Abb. 15).In Ihrem Gerät können mehr als ein Metallfettfiltereingebaut sein. Reinigen Sie den anderen Metall-fettfilter analog dieser Beschreibung.Sollte die Verriegelung der Metallfettfilter nicht sichtbar sein, sohaben Sie diesen falsch eingesetzt. Gehen Sie wie folgt vor, umden Metallfettfilter wieder auszubauen:1. Stecken Sie einen kleinen Schraubendreher in die Ausspa-rung (Abb. 16/1) und entriegeln Sie den Metfallfettfilter.2.

7.1.4 Aktivkohlefilter einsetzen (nur bei Umluftbetrieb)Das von Ihnen erworbene Gerät ist für die Verwendung mit einemAktivkohlefilter geeignet.n1-Legen Sie den Aktivkohlefilter in die Aufnahme (Abb. 17).n2-Drehen Sie den Aktivkohlefilter im Uhrzeigersinn und verge-wissern Sie sich, dass er korrekt sitzt (Abb. 17).Wenn die Aktivkohlefilter nicht korrekt sitzt kann esherunterfallen und das Produkt beschädigen,GEFAHR!Aktivkohlefilter niemals waschen.Die Karbonfilter von Kindern fernhalten.AktivkohlefilterAbb. 17: AktivkohlefilterWartung, Reinigung und PflegeWartung > Aktivkohlefilter einsetzen (nur bei Umluftbetrieb)05.09.2019 Bold 27

8 Fehlermeldungen8.1 Verhalten bei FehlernWARNUNG!Verletzungsgefahr durch ein defektes Gerät!Ein defektes Gerät kann Verletzungen verursa-chen.– Verwenden Sie niemals ein defektes Gerät.– Ziehen Sie den Netzstecker oder schalten Siedie Sicherung im Sicherungskasten ab, bevorSie auf Fehlersuche gehen.Grundsätzlich gilt:nFühren Sie nur die in dieser Anleitung angegebenen Repara-turen durch.nFür weitere Reparaturen kontaktieren Sie den KundendienstÄ „Kundendienst-Hotline (für Deutschland, Österreich,Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“auf Seite 3.Bei unsachgemäß ausgeführten Reparaturenerlischt die Herstellergarantie.8.2 FehlertabelleBei allen technischen Geräten können Störungen auftreten.

Dabeimuss es sich nicht immer um einen Defekt am Gerät handeln.Prüfen Sie deshalb anhand nachfolgender Tabelle, ob Sie die Stö-rung selbst beseitigen können.Fehlerbeschreibung Ursache AbhilfeGerät ohne Funktion Spannungsversorgung nichtangeschlossenSchließen Sie die Spannungsversorgungan.Sicherung defekt Überprüfen Sie die Sicherung in IhremSicherungskasten.Stromausfall Überprüfen Sie die Funktion anderer elekt-rischen Geräte.Leistungsverlust/erhöhtesBetriebsgeräuschVerschmutzte Metallfettfilter Reinigen Sie die MetallfettfilterVerschmutztes Aktivkohlefilter-Pad (nur bei Umluft)Reinigen Sie das Aktivkohlefilter- Pad odertauschen Sie dieses aus.Abluftquerschnitt zu gering(Weniger als Ø 150 mm)Lassen Sie den Durchmesser des Abluft-kanals von einem Fachmann kontrollieren.FehlermeldungenFehlertabelle 05.09.2019Bold28

Fehlerbeschreibung Ursache AbhilfeBeleuchtung funktioniertnichtDie Leuchtmittel sind defekt Tauschen Sie die Leuchtmittel aus.Spannungsversorgung nichtangeschlossenSchließen Sie die Spannungsversorgungan.Kochdunst geht am Randder Haube vorbeiKochgeschirr steht zu nah amRand des KochfeldsBenutzen Sie die hinteren Kochplatten, dadie Absaugung aus technischen Gründendort am größten ist.Wenn Sie das Problem mit Hilfe dieser Tabellenicht beheben konnten, kontaktieren Sie den Kun-dendienst ( Ä „Kundendienst-Hotline (für Deutsch-land, Österreich, Schweiz, Frankreich, Belgien,Niederlande und Luxemburg)“ auf Seite 3).FehlermeldungenFehlertabelle 05.09.2019 Bold 29

9 Zubehör und Ersatzteile9.1 Zubehör- und ErsatzteilbestellungWARNUNG!Verletzungsgefahr durch die Verwendung fal-schen Zubehörs oder falscher Ersatzteile!Durch die Verwendung falschen oder fehlerhaftemZubehör oder ebensolcher Ersatzteile könnenGefahren für Sie entstehen sowie Beschädi-gungen, Fehlfunktionen oder Totalausfall desGeräts verursacht werden.– Verwenden Sie nur Original-Ersatzteile vonSILVERLINE oder von SILVERLINE zugelas-senes Zubehör.– Kontaktieren Sie bei Unklarheiten stets denKundendienst Ä „Kundendienst-Hotline (fürDeutschland, Österreich, Schweiz, Frankreich,Belgien, Niederlande und Luxemburg)“auf Seite 3.Bei Verwendung nicht zugelassenen Zubehörsoder nicht zugelassener Ersatzteile erlischt dieHerstellergarantie.Beziehen Sie die Ersatzteile und das Zubehör über den Vertrags-händler oder über die Bestellhotline Ä „Bestell-Hotline (fürDeutschland, Österreich, Schweiz, Frankreich, Belgien, Nieder-lande und Luxemburg)“ auf Seite 4.Weiterführende Informationen finden Sie imInternet unter www.silverline24.de.Für die Bestellung der Ersatzteile bzw.

Zubehör-teile können Sie uns hier kontaktieren. Ä „Bestell-Hotline (für Deutschland, Österreich, Schweiz,Frankreich, Belgien, Niederlande und Luxemburg)“auf Seite 4.ZubehörbestellungZubehör und ErsatzteileZubehör- und Ersatzteilbestellung 05.09.2019Bold30

9.2 Zubehör9.2.1 Zubehör Umluft-Abluft-SchaltungAbb. 18 BOW 600 S - BOW 800 S - BOW900 SSSD - W26ESBOW 600 W - BOW 600 M -BOW 800 W - BOW 800 M -BOW 900 W - BOW 900 MSSD - W26E9.2.2 MetallfettfilterÄ weitere Infor-mationenauf Seite 31BOW 600 S - BOW 600 W -BOW 600 MArt.-Nr.:YT142.3472.01BOW 800 S - BOW 800 W -BOW 800 M - BOW 900 S -BOW 900 W - BOW 900 MArt.-Nr.:YT142.3472.02Wenden Sie sich an das Geschäft, in dem Sie IhreKüche gekauft haben, um einen Edelstahl-Metall-fettfilter zu erhalten, der zu Ihrer Dunstabzugs-haube passt. Alternativ finden Sie Informationenauf unserer Homepage unter www.silverline24.de.Abb. 20 AnwendungArtikelnummer AF 110SilverSwitch®Abb. 18: SilverSwitch®Abb. 19: Aluminium ÖlfilterAktivkohlefilterAbb. 20: AktivkohlefilterZubehör und ErsatzteileZubehör > Metallfettfilter05.09.2019 Bold 31

Abb. 26 Art. -Nr. : FFKSLDas Öffnen des Fensters wird über einen Sensor am Funksenderregistriert. Der Funksender gibt diese Information mittels Funk-signal an das Steuergerät weiter. Das Steuergerät schaltet dannden Motor Ihrer SILVERLINE Dunstabzugshaube frei. Wird dasFenster bei laufendem Motor der Dunstabzugshaube geschlossen,so schaltet das Steuergerät den Motor nach Empfang des ent-sprechenden Signals ab. Alle anderen Funktionen der Dunstab-zugshaube bleiben in vollem Umfang verfügbar. Der Sender des funkgesteuerten Fensterkippschalters wird mitBatterien betrieben, welche in regelmäßigen Abständen erneuertwerden müssen. Abb. 27 Art. -Nr. : ATW-KABELDer Sensor des Abgastemperaturwächters wird im Kamin derraumluftabhängigen Feuerstätte installiert und registriert dort, obdie Feuerstätte in Betrieb ist.

In Kombination mit dem kabelgebun-denen Fensterkippschalter (FKS-KABEL) wird dann der Motor IhrerSILVERLINE Dunstabzugshaube gesperrt bzw. freigeschaltet. Wird beispielsweise bei geschlossenem Fenster und gleichzeitiglaufendem Motor der Dunstabzugshaube die raumluftabhängigeFeuerstätte in Betrieb genommen, dann führt das zum Abschaltendes Motors. Alle anderen Funktionen der Dunstabzugshaube, wiez. B. Beleuchtung, bleiben in vollem Umfang verfügbar. Der kabelgebundene Abgastemperaturwächter ist wartungsfrei. Abb. 28 Art. -Nr. : ATW-FUNKDer Sensor, welcher mit dem Funksender des Abgastemperatur-wächters verbunden ist, wird im Kamin der raumluftabhängigenFeuerstätte installiert und registriert dort, ob die Feuerstätte inBetrieb ist. In Kombination mit dem Funk-Fensterkippschalter(FFKSL) wird dann der Motor Ihrer SILVERLINE Dunstabzugs-haube gesperrt bzw. freigeschaltet.

Wird beispielsweise bei geschlossenem Fenster und gleichzeitiglaufendem Motor der Dunstabzugshaube die raumluftabhängigeFeuerstätte in Betrieb genommen, dann führt das zum Abschaltendes Motors. Alle anderen Funktionen der Dunstabzugshaube, wiez. B.

Beleuchtung, bleiben in vollem Umfang verfügbar. Der Sender des funkgesteuerten Abgastemperaturwächters wirdmit Batterien betrieben, welche in regelmäßigen Abständenerneuert werden müssen. Abb. 26: Funk-FensterkippschalterAbb. 27: ATW KABEL Rauchgastem-peraturwächter (Kabelgebunden). Abb. 28: ATW-FUNK Funk-Rauchgas-temperaturwächterZubehör und ErsatzteileZubehör > Anwendung im Abluftbetrieb05. 09. 2019Bold34.

9.2.5 ReinigungszubehörAbb. 29 Art.-Nr.: 40-20862Pflege-Set zur Reinigung und zum Schutz der Edelstahl- und Glas-flächen von SILVERLINE Abzugshauben.Bestehend aus:1x Edelstahlpflege, 1x Edelstahlreiniger, 1x Glasreiniger, 1x Putz-stein, 1x SchwämmchenAbb. 30 PS 500, Art.-Nr.: YT950.0000.05Abb. 29: Pflege-BoxEdelstahl-PflegesprayAbb. 30: Edelstahl-PflegesprayZubehör und ErsatzteileZubehör > Reinigungszubehör05.09.2019 Bold 35

10 Technische DatenModelle BoldBestellungsnummer BOW 600 S - BOW 600 W -BOW 600 MBOW 800 S - BOW800 W - BOW 800 MBOW 900 S -BOW 900 W -BOW 900 MBauart Wandhaube mit KopffreiheitFunktionsmodus Abluft- oder UmluftbetriebLuftauslassanschluss [mm] Ø150Produktabmessungen (Länge xBreite x Höhe) [mm]596 x 394 x 1082 796 x 394 x 1082 896 x 394 x1082Netto-Gewicht [kg] 12,6 17,2 18,3Netzanschluss 220–240 V~/50 HzMotorleistung [W] 275Lampenleistung (W) 8 10Gesamtleistung [W] 283 285Geräuschpegel [dB (A) Leis-tungsstufe 2]Normalbetrieb 67 dB (A)**Dunstabzugshauben, die zurVerwendung mit Kohlefilterngemäß EU-Verordnung 65/2014geeignet sind, müssen nichtgekennzeichnet werdenNormalbetrieb 67 dB(A)**Dunstabzugshauben,die zur Verwendungmit Kohlefilterngemäß EU-Verord-nung 65/2014geeignet sind,müssen nicht gekenn-zeichnet werdenNormalbe-trieb 67 dB(A)**Dunstab-zugshauben,die zur Ver-wendung mitKohlefilterngemäß EU-Verordnung65/2014geeignetsind, müssennicht gekenn-zeichnetwerdenMetallfettfilter Geeignet für SpülmaschineAnzahl des Aktivkohlefilters (nurfür die Luftzirkulation)1Schutzklasse 1Technisches Änderungsrecht vorbehalten!Technische Daten 05.09.2019Bold36

12 GarantieIn Deutschland, Österreich, Schweiz, Frankreich, Belgien, Nie-derlande und LuxemburgWir garantieren dem Endkunden nach Maßgabe der nachfol-genden Bestimmungen, dass das an den Endkunden gelieferteGerät innerhalb eines Zeitraums von 2 Jahren ab Auslieferung(Garantiefrist) frei von Material- oder Verarbeitungsfehlern seinwird. Garantieansprüche können nur innerhalb eines Zeitraums vonmax. 2 Jahren, gerechnet ab Auslieferung, geltend gemachtwerden. Innerhalb dieser Garantiefrist beseitigen wir nach unserer Wahl,durch Reparatur oder Austausch des Geräts, unentgeltlich alleMängel, die auf Material- oder Herstellungsfehlern beruhen. Sons-tige Ansprüche des Endkunden gegen uns, insbesondere aufSchadensersatz sind ausgeschlossen. Die vertraglichen odergesetzlichen Rechte des Kunden gegenüber dem jeweiligen Ver-käufer werden durch diese Garantie nicht berührt.

Ansprüche aus dieser Garantie bestehen nur, wennndas Gerät keine Schäden oder Verschleißerscheinungen auf-weist, die durch einen von der normalen Bestimmung und denVorgaben des Herstellers (gemäß Benutzerhandbuch)abweichenden Gebrauch verursacht sind,nder Wert oder die Gebrauchstauglichkeit des Geräts durch denMangel nicht nur unerheblich beeinflusst ist,ndas Gerät bei sichtbaren äußeren Beschädigungen vor derMontage beanstandet wird,ndas Gerät keine Merkmale aufweist, die auf Reparaturen odersonstige Eingriffe durch vom Hersteller nicht autorisierte Werk-stätten schließen lassen,ndas Produkt keine Fehler und Folgeschäden aufweist, diedurch falsche oder nicht ausreichend dimensionierte Abluftlei-tung verursacht wurden,nin das Gerät nur vom Hersteller autorisiertes Zubehör einge-baut wurde,ndie Fabrikationsnummer nicht entfernt oder unkenntlichgemacht wurde,ndas Gerät oder die Zubehörteile frei zugänglich sind.

Glühlampen mit der Ausnahme, dass bei der Leuchtmittel-Erstaus-stattung eine Einschaltgarantie von 8 Tagen gewährt wird. Ansprüche aus dieser Garantie setzen voraus, dass der Endkundeden für ihn örtlich zuständigen (im Benutzerhandbuch genannten)Kundendienst kontaktiert und diesem die Gelegenheit gegebenhat, innerhalb eines Zeitraums von 7 Tagen eine (telefonische)Fehleranalyse durchzuführen. Ansprüche aus der Garantie könnenanschließend nur durch Übergabe oder Einsendung des Gerätesan das vom Kundendienst genannte Reparatur-Center oder durcheinen Vor-Ort-Service des Herstellers geltend gemacht werden,wenn der Kundendienst die Beanstandung zuvor als berechtigtGarantie 05. 09. 2019Bold38.

erklärt hat. Voraussetzung des Garantieanspruchs ist weiterhin dieVorlage der Originalrechnung und des Lieferscheins mit Liefer-datum. Die Kosten eines Vor-Ort-Services übernehmen wir. Hatjedoch der zuständige Kundendienst dem Endkunden für die Ein-sendung ein bestimmtes Frachtunternehmen genannt und nutztder Kunde ein anderes Frachtunternehmen, kommen wir für dieKosten der Einsendung nicht auf. Der Endkunde ist nicht berech-tigt, das Gerät auf unsere Kosten zurückzusenden, es sei denn wirsagen dem Kunden schriftlich eine Kostenübernahme zu. Andern-falls behalten wir uns das Recht vor, die Transportkosten an denEndkunden weiter zu belasten.

Werden Garantieansprüche geltend gemacht und stellt sich bei derPrüfung des Gerät durch uns oder den zuständigen Kundendienstheraus, dass kein Fehler vorgelegen hat oder der Garantiean-spruch aus einem der oben genannten Gründe nicht besteht, sindwir berechtigt, eine Service-Gebühr in Höhe von EUR 75,00 zuerheben. Dies gilt nicht, wenn der Endkunde nachweist, dass erden Umständen nach nicht erkennen konnte, dass der Garantiean-spruch nicht bestand. Diese Garantie gilt in dem vorstehend genannten Umfang undunter den oben genannten Voraussetzungen (einschließlich derVorlage des Kauf- und Liefernachweises auch im Falle der Weiter-veräußerung) für jeden späteren künftigen Eigentümer des Gerät.

Zur Geltendmachung von Garantieansprüchen sind uns darüberhinaus folgende Angaben zu machen:nName, Anschrift und Telefonnummer des EndkundennAngaben zur Person/Firma, die den Einbau durchgeführt hatnAngaben auf dem Typenschild im Inneren des Geräts (Artikel-nummer, Modellzeichnung, Revisionsnummer, Seriennummer)nTag des Einbaus beim EndkundennGenaue MängelbeschreibungDiese Garantiebedingungen gelten für in Deutschland, Österreich,Schweiz, Frankreich, Belgien, Niederlande und Luxemburggekaufte Geräte. Für ins Ausland verbrachte Geräte, welche dietechnischen Voraussetzungen (z. B. Spannung, Frequenz etc.

) fürdas entsprechende Land aufweisen und die für die jeweiligenKlima- und Umweltbedingungen geeignet sind, gelten diese Garan-tiebedingungen auch, soweit wir in dem entsprechenden Land einKundendienstnetz haben. Diese Garantie unterliegt dem Recht der Bundesrepublik Deutsch-land. Tragen Sie Ihre Gerätedaten hier ein:Artikelnummer Modellbezeichnung Revisionsnummer Seriennummer Kaufdatum / Tag des Einbaus Garantie 05. 09. 2019 Bold 39.
