Seite 1/2
www.lowrance.com www.simrad-yachting.com www.bandg.com
NMEA0183
®
-SCHNITTSTELLE
INSTALLATIONSANLEITUNG
A NMEA0183
®
-Schnittstelle
B NMEA 2000
®
-T-Verbindungsstück
Lieferumfang
A
B
Haftungsausschluss
Dieses Produkt ist kein Ersatz für eine ordnungsgemäße Schulung und umsichtige Seemannskunst. Der Eigentümer ist allein dafür verantwortlich, die Geräte so zu installieren
und zu verwenden, dass es nicht zu Unfällen, Verletzungen oder Sachschäden kommt. Der Nutzer dieses Produktes ist allein für die Einhaltung der Sicherheitsvorschriften im
Seeverkehr verantwortlich.
Die in diesem Handbuch erläuterten Navigationsfunktionen sind kein Ersatz für eine ordnungsgemäße Schulung und umsichtige Seemannskunst. Sie ersetzen keinen
menschlichen Navigator und dürfen NICHT als einzige oder primäre Navigationsquelle herangezogen werden. Es liegt in der alleinigen Verantwortung des Bedieners, mehr als
eine Navigationsmethode zu nutzen, um sich zu vergewissern, dass die vom System vorgeschlagene Route sicher ist.
NAVICO HOLDING AS UND IHRE TOCHTERGESELLSCHAFTEN, NIEDERLASSUNGEN UND PARTNERGESELLSCHAFTEN ÜBERNEHMEN KEINERLEI HAFTUNG FÜR
JEGLICHE VERWENDUNG DES PRODUKTES IN EINER WEISE, DIE ZU UNFÄLLEN, SCHÄDEN ODER GESETZESVERSTÖSSEN FÜHREN KÖNNTE.
Dieses Handbuch beschreibt das Produkt zum Zeitpunkt des Drucks. Die Navico Holding AS und ihre Tochtergesellschaften, Niederlassungen und Partnergesellschaften behalten
sich das Recht vor, jederzeit ohne Ankündigung Änderungen am Produkt und/oder den technischen Daten vorzunehmen. Wenden Sie sich an Ihren Vertriebspartner vor Ort,
wenn Sie Unterstützung benötigen.
Konformitätserklärung
Australien und Neuseeland
Erfüllt die Anforderungen für Geräte der Stufe2 gemäß dem Funkkommunikationsstandard (elektromagnetische Kompatibilität) von 2017.
Europa
Die NMEA 0183
®
-Schnittstelle entspricht der CE-Kennzeichnung im Rahmen der EMV-Richtlinie 2014/30/EU. Die entsprechende Konformitätserklärung ist im Abschnitt zu dem
Produkt auf der folgenden Website verfügbar: www.lowrance.com, www.simrad-yachting.com, www.bandg.com.
Großbritannien
Die NMEA0183
®
-Schnittstelle entspricht UKCA gemäß den Vorschriften zur elektromagnetischen Verträglichkeit von 2016. Die entsprechende Konformitätserklärung ist im
Abschnitt zu dem Produkt auf der folgenden Website verfügbar: www.lowrance.com, www.simrad-yachting.com, www.bandg.com.
Vereinigte Staaten von Amerika
Warnung: Der Benutzer wird explizit darauf hingewiesen, dass durch jegliche Änderungen oder Modikationen, die nicht ausdrücklich durch die für die
Konformität verantwortliche Partei genehmigt wurden, die Berechtigung des Benutzers zur Nutzung erlöschen kann.
Warenzeichen
®
Reg. U.S. Pat. & Tm. Off und ™ Common-Law-Zeichen. Nähere Informationen zu den globalen Markenrechten und Akkreditierungen der Navico
Holding AS und anderer Unternehmen nden Sie unter www.navico.com/intellectual-property.
Copyright
Copyright © 2022 Navico Holding AS.
Garantie
Eine Garantiekarte wird als separates Dokument mitgeliefert. Rufen Sie bei Fragen die
Herstellerwebsite für Ihr Gerät oder Ihr System auf: www.lowrance.com,
www.simrad-yachting.com, www.bandg.com.

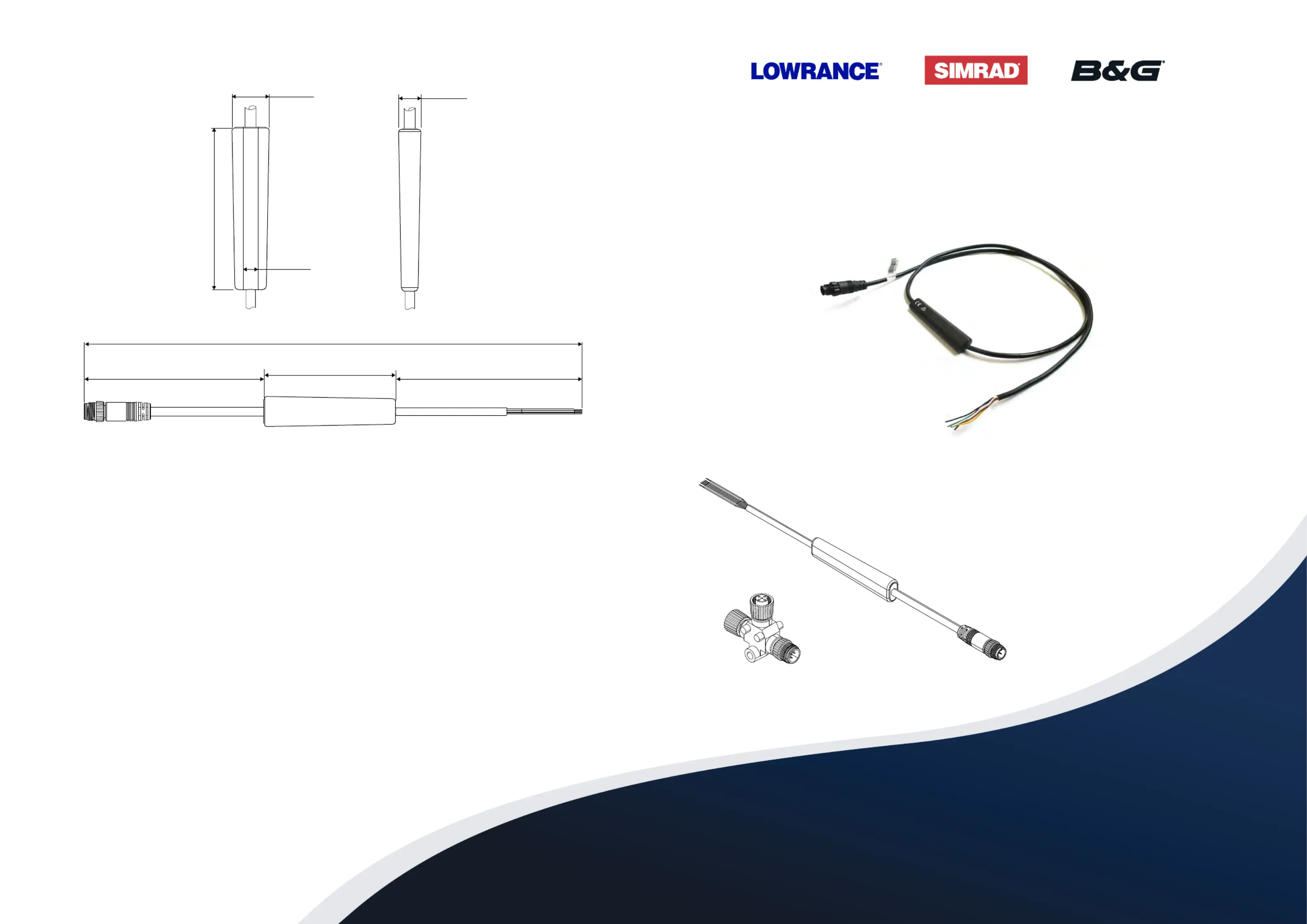

Maßzeichnung
87.7 mm (3.45”)
20.0 mm
(0.78”)
8.0 mm
(0.31”)
12.0 mm
(0.47”)
1270.0 mm (50”)
600.0 mm (23.62”)
87.7 mm (3.45”)
582.3 mm (22.92”)
Stromversorgung
Das Netzteil ist für die Stromversorgung über das NMEA 2000
®
-Netzwerk mit 12VDC über einen NMEA 2000
®
-Micro-C-
Anschluss (männlich) vorgesehen.
Software
Der Wandler decodiert NMEA 0183
®
und konvertiert die Daten in NMEA 2000
®
und umgekehrt.
Dieses Gerät kann über ein kompatibles Multifunktionsdisplay (MFD) oder ein Instrumentendisplay über die Registerkarte
„Geräteliste und Konguration“ konguriert werden.
A GPS-Sensor
B MFD
C NMEA0183
®
-Gerät
D NMEA0183
®
-Schnittstelle

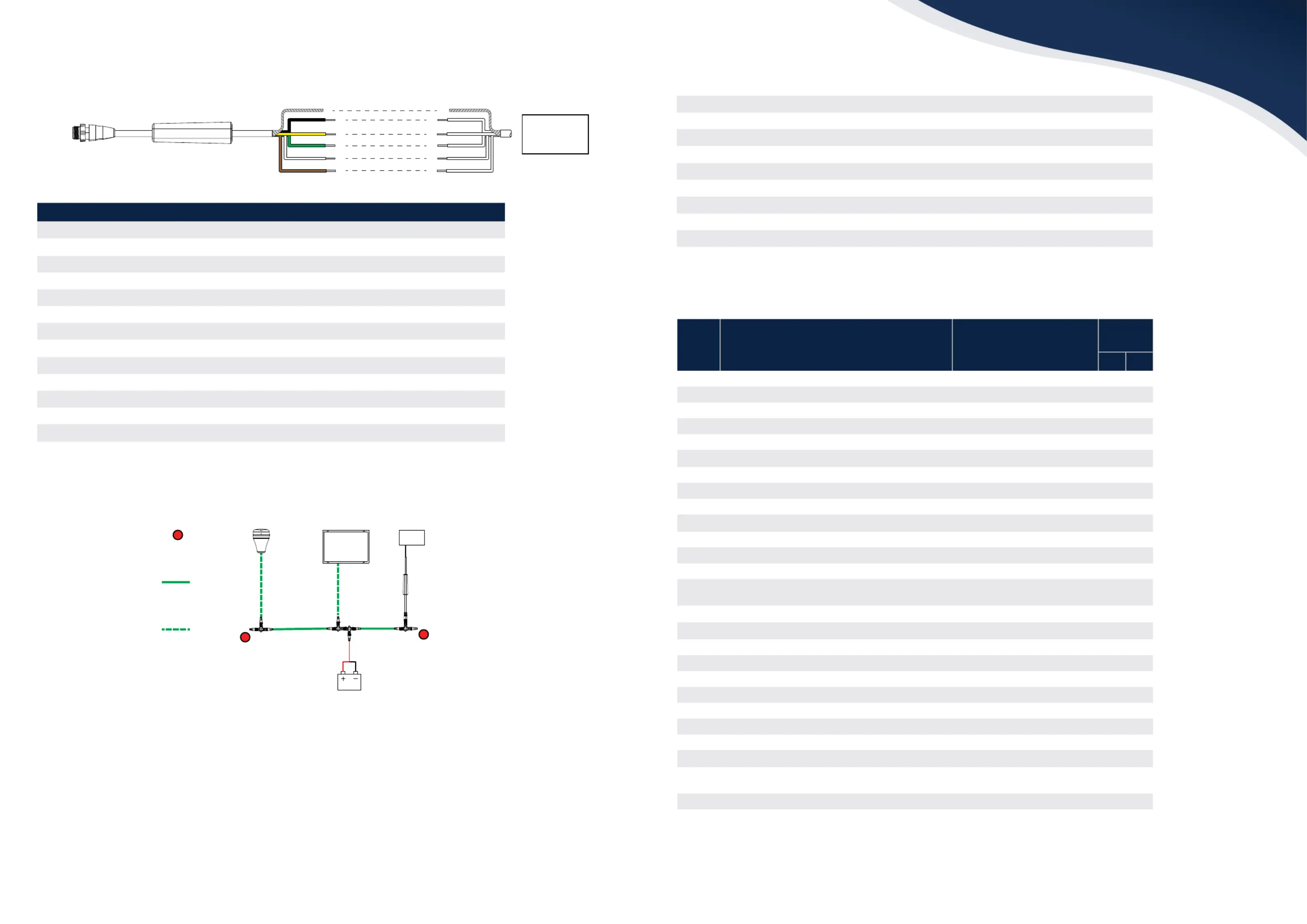

Verkabelung
Beispiel für die Systemverkabelung
M
G
B H
I
J
K
L
C
D
E
F
A
Farbe Beschreibung
ABlanker Draht Abschirmung
BSchwarz
NMEA0183
®
– Masse
CGelb Rx_A (EingangA)
DGrün Rx_B (EingangB)
EWeiß Tx_A (AusgangA)
FBraun Tx_B (AusgangB)
GBlanker Draht Abschirmung
HUnbekannte Farbe
NMEA0183
®
– Masse
IUnbekannte Farbe Tx_A (AusgangA)
JUnbekannte Farbe Tx_B (AusgangB)
KUnbekannte Farbe Rx_A (EingangA)
LUnbekannte Farbe Rx_B (EingangB)
M-
NMEA0183
®
-Gerät
T
T
A
B
C
D
12 V DC
T
NMEA 2000®
BACKBONE
NMEA 2000®
VERBINDUNGSKABEL
NMEA 2000®
ABSCHLUSSWIDERSTAND
Technische Daten
Umwelt
Betriebstemperatur -15°C bis +55°C
Wasserfestigkeit Schutzart IP67
Elektrik
Versorgungsspannung
12 V DC
Betriebsspannung 9–18VDC
Stromverbrauch
2LEN, 0,48W (40mA bei 12V)
Verpolungsschutz Ja
Baudrate 4800 (Standard), 9600, 19200, 38400, 57600, 115200
Physikalische Daten
Gewicht 0,1kg (0,2lbs)
Unterstützte Datensätze
Satz
Beschreibung PGN
NMEA
0183
®
RX TX
AAM Wegpunkt-Alarm bei Ankunft 129284
APB Richtungs-/Track-Controller (Autopilot) Datensatz B 129283, 129284
BOD Peilung vom Ausgangs- zum Bestimmungsort 129284
BWC Peilung und Distanz zum Wegpunkt– Großkreis 129284
DPT Tiefe 128267
GGA
GPS Positionsdaten 129025, 129029
GLL Geograsche Position– Breiten-/Längengrad 129025, 129029
GSA GNSS DOP und aktive Satelliten 129539
GSV GNSS-Satelliten in Sicht 129540
HDG
Richtung, Ablenkung und Abweichung 127250
HDT Richtung wahr 127250
MTW Wassertemperatur 130310, 130312, 130316
MWD Windrichtung und -geschwindigkeit 130306
MWV Windgeschwindigkeit und -winkel (relativer und wahrer
Wind)
130306
RMA
Empfohlene Mindest-Navigationsinformationen 129025, 129026, 127258
RMB
Empfohlene Mindest-Navigationsinformationen 129283, 129284
RMC Empfohlene Mindest-Navigationsinformationen 127258, 129025, 129026, 129033
ROT Dreh-Geschwindigkeit 127251
THS Kurs– wahre Daten 127250
VBW Duale Geschwindigkeit über Grund/durchs Wasser 128259
VDR Tidenversatz und Drift 130577
VHW Geschwindigkeit durchs Wasser und Steuerkurs 127250,128259
VLW Distanz über Grund/Distanz im Wasser 128275
VTG
Kurs und Geschwindigkeit über Grund 129026
XDR
Schwingerdaten
127245, 127257, 130310,
130312,130314, 130316
XTE Cross-Track-Fehler – gemessen 129283
ZDA Datum und Uhrzeit 129033
¼Hinweis: Standardmäßig unterstützte NMEA0183
®
Ausgangs-/Eingangsdatensätze sind in der Tabelle mit einem Häkchen
gekennzeichnet.
¼Hinweis: Standardmäßig sind nicht alle NMEA0183
®
-Datensätze zum Senden oder Empfangen von Daten konguriert.
Die Konguration der Datensätze kann über ein kompatibles MFD oder Instrumentendisplay geändert werden.
