Thank you for purchasing SkyRC Multi Function Power Hub. This Power Hub comes with 6 functions.

It is specially design for FPV Quadcopter for simplify wiring. Built-in 5V BEC can be connected to

receiver or flight controller, Built-in 12V BEC can be connected to 12V camera (in order to use 12V

BEC, 4-6S LiPo is necessary). Three flash modes of LED lights can be choosed with the toggle switch

of transmiter. And the buzzer can also be triggered with the toggle switch, which can help you to

locate the drone in tall grass or trees. The Power Hub also acts as a battery voltage monitor. When

voltage gets below the threshold you set, the buzzer will beeping and LED light will blinking.

INTRODUCTION

1. Power Distribution

2. BEC 5V/3A Output (2-6S LiPo)

BEC 12V/1.3A Output (4-6S LiPo)

4. Lost Plane Finder

5. Low Voltage Alarm

6. Micro USB Power Output for Camera

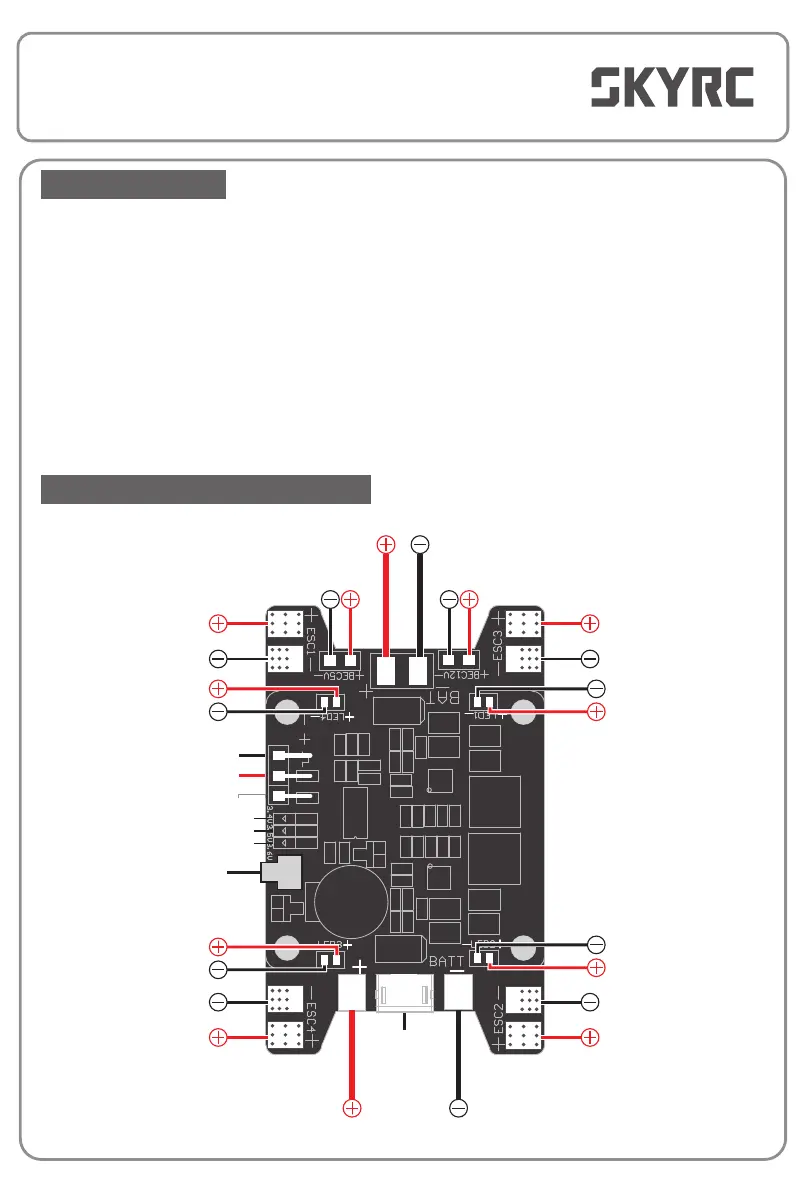

ILLUSTRATION & CONNECTION

ESC 1ESC 2

ESC 3ESC 4

5V/3A BEC

12V/1.3A BEC

2-6S LiPo Battery

5V/ LED 4

5V/ LED 1

5V/ LED 3

5V/ LED 2

5V Micro

USB Power

Out

2-6S LiPo Battery

Voltage Setup Button

Receiver (PWM,

3 Position Switch)

5V5V5V

GND

SIG

3.4V

3.5V

3.6V

3. LED Light Controller

Multi Function Power Hub

INSTRUCTIONMANUAL

SK-600097
