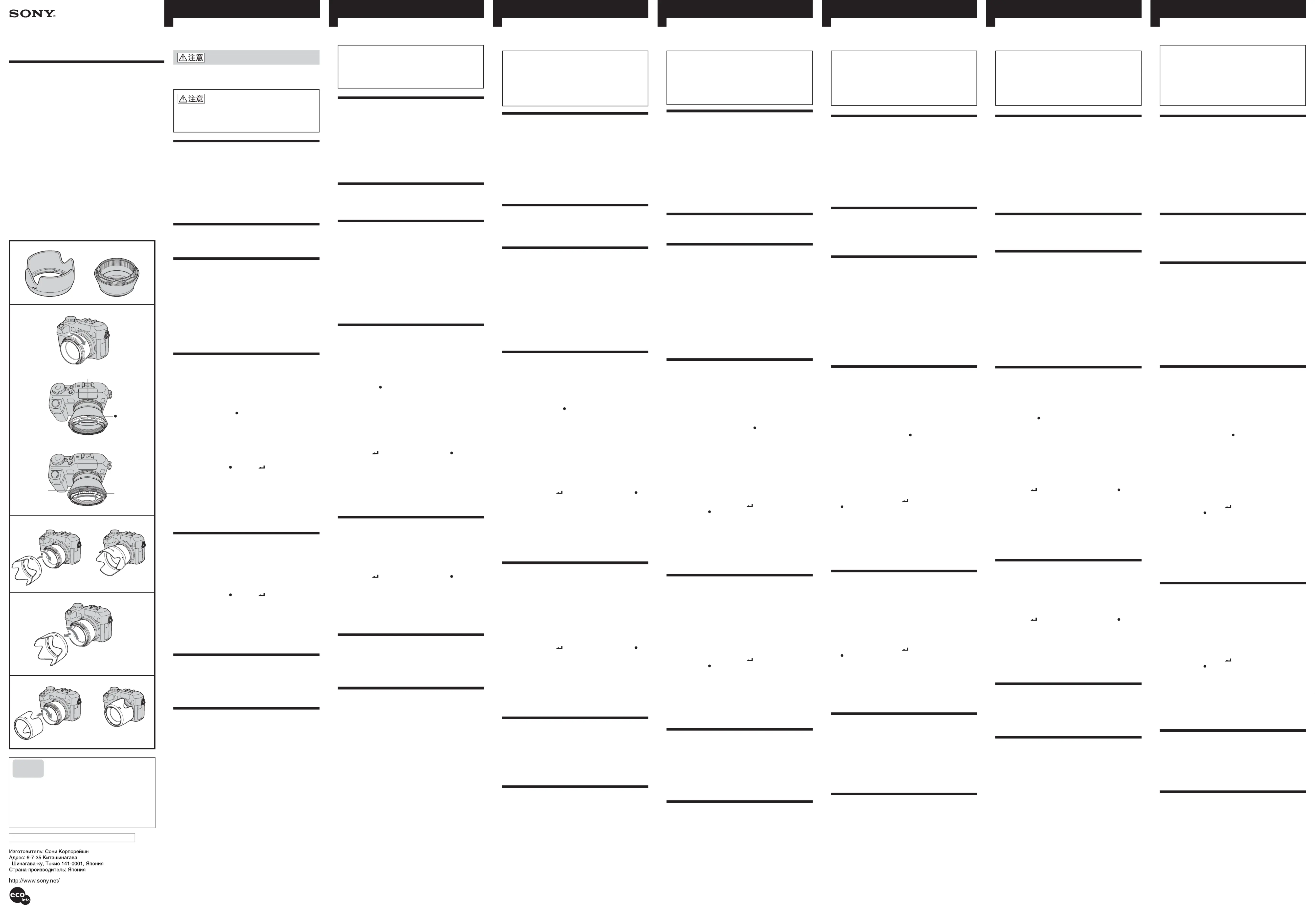

Seite 1/2
Français EspañolDeutsch Nederlands
2-318-467-01(1)
LSF-VHA
©2004 Sony Corporation Printed in Japan
花形レンズフード
Lens Hood
取扱説明書
Operating Instructions
Mode d’emploi
Bedienungsanleitung
Manual de instrucciones
Gebruiksaanwijzing
Bruksanvisning
Istruzioni per I’uso
Manual de instruções
Инструкция по эксплуатации
使用說明書
使用说明书
사용설명서
Svenska
電話のおかけ間
違いにご注意く
ださい。
■テクニカルインフォメーションセンター
ご使用上での不明な点や技術的なご質問のご相
談窓口です。
電話： 0564-62-4979
受付時間： 月∼金曜日
午前9時∼午後5時
（ただし、年末、年始、祝日を除く）
お電話される際に、本機の型名（LSF-VHA）を
お知らせください。
より迅速な対応が可能になります。
お問い合わせ
窓口のご案内
ソニー株式会社 〒141-0001 東京都品川区北品川6-7-35
A
1
この説明書は100％古紙再生紙とVOC (揮発性有機
化合物)ゼロ植物油型インキを使用しています。
Printed on 100% recycled paper using
VOC (Volatile Organic Compound)-free
vegetable oil based ink.
ソニー製品は安全に充分配慮して設計されています。しかし、
まちがった使いかたをすると、人身事故が起きるおそれがあり
危険です。事故を防ぐために次のことを必ずお守りください。
安全のために
下記の注意事項を守らないとけがをする
ことがあります。
花形レンズフードのアダプターリングに取り付けたMCプ
ロテクターを取りはずすときは、アダプターリングのネジ部
に柔らかい布などをあて、ゆっくりとゆるめてください。注
意をおこたると、思わぬけがをすることがあります。
主な特長
•LSF-VHAは、ソニーのデジタルスチルカメラDSC-V3用の
花形レンズフードです。不要な光線を遮り、ゴーストやフレ
アなどによる画質の低下を防止することができます。
•LSF-VHAは、アダプターリングとフードからなっていま
す。アダプターリングには、58 mm径のクローズアップレン
ズまたはフィルターやプロテクターを取り付けて使用するこ
とができます。
•フードをアダプターリングに逆に取り付けることにより、
フードを付けたままコンパクトにデジタルスチルカメラを収
納することができます。
各部のなまえA
1花形レンズフード
2アダプターリング
ご注意
•アダプターリングやフードを取り付けているときは、ホログ
ラフィックAFはご使用できません。
•アダプターリングおよびフードと内蔵フラッシュを併用する
と、画面下部が暗くなります。フラッシュ撮影を行う場合
は、外部フラッシュ（別売り）のご使用をおすすめします。
•フードの位置合わせが不充分だと、画像にケラレが出ること
があります。取り付けかたを参照して、フードの位置を合わ
せてください。
•クローズアップレンズやフィルターなどをアダプターリング
から取りはずす場合は、ローレット部分を押さえて取りはず
してください。フードの位置合わせがずれることがありま
す。
花形レンズフードを取り付けるB
取り付けるデジタルスチルカメラは、イラストのものとは限り
ません。
1アダプターリングを取り付ける
1アダプターリングをデジタルスチルカメラに取り付け
る。（1−1）
2デジタルスチルカメラ本体のセンターマークUにアダプ
ターリングのマーク を合わせる。（1−2）
3アダプターリングの取り付ける部分（a）を押さえながら
ローレット部分（b）が動かなくなるまで時計方向に回
す。（1−3）
ご注意
しっかりと固定しないと、フードの位置合わせが不充分と
なり、ケラレの原因となります。
2フードを取り付ける
アダプターリングの とフードの を合わせ、「カチッ」と
音がするまで回します。
このとき、フードのSONYマークがレンズの真上にきてい
ます。
ご注意
•しっかりと固定しないと、フードがずれてケラレの原因
になります。また、フードがデジタルスチルカメラから
はずれる恐れがあります。
•フィルターの取り付け／取りはずしをするときは、フー
ドを取りはずしてから行ってください。
花形レンズフードを収納するC
（デジタルスチルカメラを使用しないとき）
1フードを反時計方向に回し、アダプターリングから
取りはずす
2フードをアダプターリングに逆さに取り付けて固定
する
アダプターリングの とフードの を合わせ、「カチッ」と
音がするまで回します。
このとき、フードのSONYマークがデジタルスチルカメラ
のシャッターボタン側にきています。
ご注意
•しっかりと固定しないと、フードがデジタルスチルカメ
ラからはずれる恐れがあります。
•フードを逆さに取り付けている状態では、デジタルスチ
ルカメラはご使用できません。
花形レンズフードを取りはずす
1フードを反時計方向に回し、アダプターリングから
取りはずす
2アダプターリングを反時計方向に回して、デジタル
スチルカメラから取りはずす
主な仕様
花形レンズフード（アダプターリング含む）
最大外形寸法：直径約80 mm×全長約64 mm
（外形寸法×奥行き)
質量： 約65 ｇ
アダプターリング
取り付けネジ径： M58×0.75
質量： 約45 g
同梱物
花形レンズフード（1）
アダプターリング（1）
キャリングポーチ（1）
印刷物一式
仕様および外観は、改良のため予告なく変更することがありま
すがご了承ください。
日本語
English
Before operating the unit, please read this instructions
thoroughly, and retain it for future reference.
CAUTION
When removing the MC protector from the adaptor
ring of the lens hood, gently loosen the screw of the
adaptor ring with a soft cloth. Failure to do so could
result in injury.
Features
•The LSF-VHA is a lens hood designed for the Sony
digital still camera DSC-V3. This lens hood can block
unwanted light rays and prevent image deterioration
due to ghost or flare.
• The LSF-VHA consists of an adaptor ring and a hood.
You can use a 58 mm diameter close-up lens, filter or
protector by attaching them to the adaptor ring.
•You can store the digital still camera compactly with
the hood attached by inserting the hood backwards
into the adaptor ring.
Parts identification A
1 Lens hood
2 Adaptor ring
CAUTION
•Hologram AF is not available when the adaptor ring or
hood is attached.
• If you use the built-in flash when the adaptor ring and
hood are attached, the lower part of the screen will
darken. Use of an external flash (optional) is
recommended.
•If the hood is not attached in the correct position,
images may show some eclipsing. Attach the hood
properly referring to “Attaching the lens hood.”
•When removing a close-up lens or filter from the
adaptor ring, hold the inner knurled part of the
adaptor ring to prevent the hood from sliding from the
correct position.
Attaching the lens hood
B
The digital still camera to which the lens hood is attached
does not have to be the one in the illustrations.
1Attach the adaptor ring.
1Attach the adaptor ring to the digital still camera.
(1-1)
2Align the mark on the adaptor ring with the
center mark U on the digital still camera. (1-2)
3Grip the screw part (a) of the adaptor ring while
rotating the inner knurled part (b) of the adaptor
ring clockwise until it stops. (1-3)
Note
If the adaptor ring is not fixed firmly in place, the
hood cannot be attached in the correct position and
may cause eclipsing.
2Attach the hood.
Align the mark on the hood with the mark on
the adaptor ring, and rotate the hood until it clicks.
The SONY mark on the hood should now be directly
above the lens.
Notes
• If the hood is not fixed firmly in place, it may move
and cause eclipsing or even become detached from
the digital still camera.
•Remove the hood first when attaching/removing a
filter.
Storing the lens hood C
(when not using the digital still camera)
1Rotate the hood counterclockwise to remove
it from the adaptor ring.
2Insert the hood backwards into the adaptor
ring and tighten it until it locks.
Align the mark on the hood with the mark on
the adaptor ring, and rotate the hood until it clicks.
The SONY mark on the hood should now be on the
shutter button side.
Notes
• If the hood is not fixed firmly in place, it may
become detached from the digital still camera.
•You cannot use the digital still camera while the
hood is stored in it.
Removing the lens hood
1Rotate the hood counterclockwise to remove
it from the adaptor ring.
2Rotate the adaptor ring counterclockwise to
remove it from the digital still camera.
Specifications
Lens hood (including the adaptor ring)
Dimension : Approx. 80 mm diameter × 64 mm
full length (3 1/4 × 2 5/8 in.)
(external dimension × depth)
Mass : Approx. 65 g (2.3 oz.)
Adaptor ring
Mounting screw diameter : M58 × 0.75
Mass : Approx. 45 g (1.6 oz.)
Included items
Lens hood (1)
Adaptor ring (1)
Carrying case (1)
Set of printed documentation
Design and Specifications are subject to change without
notice.
Failure to follow the caution
below could lead to injury.
2
B1
1
2
3
C
2
1
2
ab
U
Avant d’utiliser cette unité, veuillez lire attentivement ces
explications et les conserver pour vous y référer
ultérieurement.
PRECAUTION
Lorsque vous enlevez la protection MC de la bague
de fixation du pare-soleil, desserrez avec précaution
la vis de la bague à l’aide d’un chiffon doux. Vous
risquez sinon de vous blesser.
Particularités
• Le pare-soleil LSF-VHA est conçu pour être utilisé avec
l’appareil photo numérique DSC-V3 de Sony. Ce pare-
soleil est destiné à bloquer les rayons lumineux
indésirables et à éviter une détérioration des images
par lumière parasite ou image résiduelle.
• Le LSF-VHA est composé d’une bague de fixation et
d’un pare-soleil. Vous pouvez utiliser une bonnette
d’approche de 58 mm de diamètre, un filtre ou un
cache en le fixant à la bague de fixation.
•Vous pouvez ranger l’appareil photo numérique avec
le pare-soleil fixé en insérant ce dernier à l’envers dans
la bague de fixation.
Identification des pièces
A
1 Pare-soleil
2 Bague de fixation
PRECAUTIONS
•Hologram AF n’est pas disponible lorsque la bague de
fixation ou le pare-soleil est fixé.
•Si vous utilisez le flash intégré avec la bague de
fixation et le pare-soleil fixés, la partie inférieure de
l’écran s'assombrit. L’utilisation d’un flash externe (en
option) est recommandée.
•Si le pare-soleil n’est pas fixé correctement, les images
peuvent être partiellement assombries. Fixez le pare-
soleil correctement en suivant les instructions à la
section « Fixation du pare-soleil ».
• Lorsque vous retirez une bonnette d’approche ou un
filtre de la bague de fixation, tenez la partie moletée à
l’intérieur de la bague de fixation, afin d’empêcher le
déplacement du pare-soleil de sa position correcte.
Fixation du pare-soleil B
L’appareil photo numérique auquel le pare-soleil est fixé
ne correspond pas forcément à celui indiqué sur les
illustrations.
1Fixez la bague de fixation.
1Fixez la bague de fixation sur l’appareil photo
numérique. (1-1)
2Alignez le repère de la bague de fixation sur le
repère central U de l’appareil photo numérique.
(1-2)
3Tenez la partie filetée (a) de la bague de fixation
tout en tournant la partie moletée à l’intérieur de la
bague de fixation (b) dans le sens horaire, jusqu’à
ce qu’elle s’encliquette. (1-3)
Remarque
Si la bague de fixation n’est pas fixée correctement, il
est impossible de fixer le pare-soleil en position
correcte, ce qui risque de causer la formation
d’ombres.
2Fixez le pare-soleil.
Alignez le repère du pare-soleil sur le repère de
la bague de fixation et tournez le pare-soleil jusqu’à
ce qu’il s’encliquette.
La marque SONY du pare-soleil doit se trouver juste
au-dessus de l’objectif.
Remarques
•Si le pare-soleil n’est pas fixé correctement, il peut
bouger et causer la formation d’ombres ou bien se
détacher de l’appareil photo numérique.
• Avant de fixer/retirer un filtre, commencez par
retirer le pare-soleil.
Rangement du pare-soleil
C
(lorsque vous n’utilisez pas l’appareil photo
numérique)
1Tournez le pare-soleil dans le sens anti-
horaire pour le détacher de la bague de
fixation.
2Insérez-le en sens inverse dans la bague de
fixation et vissez-le jusqu’à ce qu’il se bloque.
Alignez le repère du pare-soleil sur le repère de
la bague de fixation et tournez le pare-soleil jusqu’à
ce qu’il s’encliquette.
La marque SONY du pare-soleil doit maintenant se
trouver du côté du bouton de l’obturateur.
Remarques
•Si le pare-soleil n’est pas fixé correctement, il peut
se détacher de l’appareil photo numérique.
•Vous ne pouvez pas utiliser l’appareil photo
numérique lorsque le pare-soleil y est rangé à
l’intérieur.
Retrait du pare-soleil
1Tournez le pare-soleil dans le sens anti-
horaire pour le détacher de la bague de
fixation.
2Tournez la bague de fixation dans le sens
anti-horaire pour la détacher de l’appareil
photo numérique.
Fiche technique
Pare-soleil (y compris la bague de fixation)
Dimensions : Env. 80 mm de diamètre × 64 mm de
longueur totale (3 1/4 × 2 5/8 po.)
(dimension externe × profondeur)
Poids : Env. 65 g (2,3 on.)
Bague de fixation
Diamètre de la vis de montage : M58 × 0,75
Poids : Env. 45 g (1,6 on.)
Articles inclus
Pare-soleil (1)
Bague de fixation (1)
Etui (1)
Jeu de documents imprimés
La conception et les caractéristiques sont susceptibles
d’être modifiées sans préavis.
Si vous ne respectez pas la
précaution ci-dessous,
vous risquez de vous
blesser.
Lesen Sie diese Anleitung vor der Inbetriebnahme gut
durch, und bewahren Sie sie zum späteren Nachschlagen
sorgfältig auf.
VORSICHT
Lösen Sie beim Abnehmen des MC-Schutzfilters vom
Adapterring der Gegenlichtblende das Gewinde am
Adapterring vorsichtig mit einem weichen Tuch.
Andernfalls besteht Verletzungsgefahr.
Merkmale
•Die Gegenlichtblende LSF-VHA ist speziell für die
digitale Standbildkamera DSC-V3 von Sony bestimmt.
Die Blende verhindert, dass unerwünschtes Licht in
das Objektiv gelangt und Bildbeeinträchtigungen
durch Doppelbilder bzw. Streulicht verursacht.
•Die LSF-VHA besteht aus einem Adapterring und
einer Gegenlichtblende. Sie können ein Teleobjektiv,
einen Filter oder einen Schutzfilter mit 58 mm
Durchmesser verwenden, indem Sie diese am
Adapterring anbringen.
•Sie können die digitale Standbildkamera mit
angebrachter Gegenlichtblende kompakt verstauen,
indem Sie die Gegenlichtblende umgedreht auf den
Adapterring setzen.
Bezeichnung der Teile A
1 Gegenlichtblende
2 Adapterring
VORSICHT
• Die Hologram AF-Funktion steht nicht zur Verfügung,
wenn der Adapterring oder die Gegenlichtblende
angebracht ist.
• Wenn Sie den eingebauten Blitz verwenden und der
Adapterring und die Gegenlichtblende angebracht
sind, wird der untere Bildausschnitt abgedunkelt. Es
empfiehlt sich, einen externen Blitz (gesondert
erhältlich) zu verwenden.
•Wenn die Gegenlichtblende falsch angebracht ist,
werden die Bilder möglicherweise teilweise verdeckt.
Bringen Sie die Gegenlichtblende wie unter
„Anbringen der Gegenlichtblende“ erläutert richtig an.
• Wenn Sie ein Teleobjektiv oder einen Filter vom
Adapterring abnehmen, halten Sie den inneren,
gerändelten Teil des Adapterrings fest, damit sich die
Gegenlichtblende nicht verschiebt.
Anbringen der
Gegenlichtblende B
Die Abbildungen zeigen nicht unbedingt die digitale
Standbildkamera, an der Sie die Gegenlichtblende
anbringen.
1Bringen Sie den Adapterring an.
1Bringen Sie den Adapterring an der digitalen
Standbildkamera an (1-1).
2Richten Sie die Markierung am Adapterring an
der Mittenmarkierung U an der digitalen
Standbildkamera aus (1-2).
3Halten Sie den Gewindeteil (a) des Adapterrings
fest und drehen Sie den inneren, gerändelten Teil
(b) des Adapterrings bis zum Anschlag im
Uhrzeigersinn (1-3).
Hinweis
Wenn der Adapterring nicht sicher befestigt wird,
kann die Blende nicht richtig angebracht werden und
verdeckt möglicherweise das Bild.
2Bringen Sie die Blende an.
Richten Sie die Markierung an der Blende an der
Markierung am Adapterring aus und drehen Sie
die Blende, bis sie mit einem Klicken einrastet.
Die SONY-Markierung an der Blende sollte sich jetzt
direkt über dem Objektiv befinden.
Hinweise
• Wenn die Blende nicht sicher befestigt wird, kann
sie sich verschieben und die Bilder verdecken oder
sich sogar von der digitalen Standbildkamera lösen.
• Nehmen Sie zunächst die Blende ab, wenn Sie
einen Filter anbringen bzw. abnehmen wollen.
Verstauen der
Gegenlichtblende C
(bei Nichtverwendung der digitalen
Standbildkamera)
1Drehen Sie die Blende gegen den
Uhrzeigersinn, um sie vom Adapterring
abzunehmen.
2Setzen Sie die Blende dann umgekehrt in den
Adapterring und drehen Sie sie fest.
Richten Sie die Markierung an der Blende an der
Markierung am Adapterring aus und drehen Sie
die Blende, bis sie mit einem Klicken einrastet.
Die SONY-Markierung an der Blende sollte sich jetzt
an der Seite mit der Auslösertaste befinden.
Hinweise
•Wenn die Gegenlichtblende nicht sicher befestigt
wird, kann sie sich von der digitalen
Standbildkamera lösen.
•Bei verstauter Gegenlichtblende können Sie die
digitale Standbildkamera nicht verwenden.
Abnehmen der
Gegenlichtblende
1Drehen Sie die Blende gegen den
Uhrzeigersinn, um sie vom Adapterring
abzunehmen.
2Drehen Sie den Adapterring gegen den
Uhrzeigersinn, um ihn von der digitalen
Standbildkamera abzunehmen.
Technische Daten
Gegenlichtblende (einschließlich Adapterring)
Abmessungen : ca. 80 mm Durchmesser × 64 mm
Gesamtlänge
(Außendurchmesser × Tiefe)
Gewicht : ca. 65 g
Adapterring
Durchmesser des Montagegewindes : M58 × 0,75
Gewicht : ca. 45 g
Mitgeliefertes Zubehör
Gegenlichtblende (1)
Adapterring (1)
Tragetasche (1)
Anleitungen
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
Bei Nichtbeachtung der
folgenden
Vorsichtsmaßnahmen besteht
Verletzungsgefahr.
Antes de utilizar la unidad, lea detenidamente este
manual de instrucciones, y consérvelo para futuras
referencias.
PRECAUCIÓN
Cuando extraiga el protector MC del anillo adaptador
de la visera del objetivo, afloje suavemente el tornillo
del anillo adaptador con un paño suave. De lo
contrario, podría sufrir alguna lesión.
Características
•La LSF-VHA es una visera de objetivo diseñada para la
cámara digital DSC-V3 de Sony. Esta visera bloquea los
rayos de sol no deseados y evita que la imagen se
deteriore debido a imágenes espectrales o destellos.
•La LSF-VHA se compone de un anillo adaptador y una
visera. El anillo adaptador permite acoplar un
teleobjetivo de 58 mm de diámetro, un filtro o un
protector.
• Puede guardar la cámara digital en muy poco espacio
con la visera colocada. Para hacerlo, inserte la visera
hacia atrás en el anillo adaptador.
Identificación de las
piezas A
1 Visera del objetivo
2 Anillo adaptador
PRECAUCIÓN
• Hologram AF no está disponible cuando el anillo
adaptador o la visera están colocados.
• La parte inferior de la pantalla puede oscurecerse si
utiliza el flash incorporado mientras el anillo
adaptador y la visera están colocados. Se recomienda
utilizar un flash externo (opcional).
•Si la visera no está colocada en la posición correcta, las
imágenes podrían presentar eclipsado. Coloque la
visera correctamente, como se indica en “Colocación de
la visera del objetivo”.
•Cuando retire un filtro o teleobjetivo del anillo
adaptador, sostenga la parte interior nudosa del anillo
para evitar que la visera se desplace desde su posición
correcta.
Colocación de la visera
del objetivo B
La cámara digital en la que está colocada la visera del
objetivo no tiene por qué coincidir con la que aparece en
las ilustraciones.
1Coloque el anillo adaptador.
1Coloque el anillo adaptador en la cámara digital.
(1-1)
2Haga coincidir la marca del anillo adaptador con
la marca central U de la cámara digital. (1-2)
3Sujete la rosca (a) del anillo adaptador y gire la
parte nudosa interior (b) del anillo en el sentido de
las agujas del reloj hasta que deje de girar. (1-3)
Nota
Si el anillo adaptador no se coloca con firmeza en su
lugar, no será posible colocar la visera en la posición
correcta, lo cual podría provocar eclipsado.
2Coloque la visera.
Haga coincidir la marca de la visera con la marca
del anillo adaptador y gire la visera hasta que oiga
un clic.
Llegados a este punto, la marca SONY de la visera
debería estar justo encima del objetivo.
Notas
• Si la visera no se coloca con firmeza en su lugar,
ésta podría moverse y provocar eclipsado, o podría
llegar a desprenderse de la cámara digital.
• Extraiga la visera antes de colocar o extraer un
filtro.
Almacenamiento de la
visera del objetivo C
(cuando no utilice la cámara digital)
1Gire la visera en el sentido contrario al de las
agujas del reloj para retirarla del anillo
adaptador.
2Inserte la visera en el anillo adaptador hacia
atrás y apriétela hasta que quede fija.
Haga coincidir la marca de la visera con la marca
del anillo adaptador y gire la visera hasta que oiga
un clic.
Llegados a este punto, la marca SONY de la visera
debería quedar en el lado del botón del disparador.
Notas
• Si la visera no se coloca con firmeza en su lugar,
ésta podría desprenderse de la cámara digital.
• No es posible utilizar la cámara digital mientras la
visera está guardada en ella.
Extracción de la visera
del objetivo
1Gire la visera en el sentido contrario al de las
agujas del reloj para retirarla del anillo
adaptador.
2Gire el anillo adaptador en el sentido
contrario al de las agujas del reloj para
retirarlo de la cámara digital.
Especificaciones
Visera del objetivo (incluyendo el anillo
adaptador)
Dimensiones : Aprox. 80 mm de diámetro × 64 mm de
largo (diámetro externo × profundidad)
Peso : Aprox. 65 g
Anillo adaptador
Diámetro del tornillo de montaje : M58 × 0,75
Peso : Aprox. 45 g
Elementos incluidos
Visera del objetivo (1)
Anillo adaptador (1)
Funda de transporte (1)
Juego de documentación impresa
El diseño y las especificaciones están sujetos a cambio sin
previo aviso.
Asegúrese de seguir las
indicaciones de precaución
siguientes para evitar
posibles lesiones.
Lees, alvorens het apparaat in gebruik te nemen, de
gebruiksaanwijzing aandachtig door en bewaar deze
voor eventuele naslag.
LET OP
Als u de MC-beschermer wilt verwijderen van de
aanpassingsring van de lenskap, draait u de
schroefring van de aanpassingsring voorzichtig los
met een zachte doek. Als u dit niet doet, kan dit letsel
tot gevolg hebben.
Kenmerken
•De LSF-VHA is een lenskap voor de digitale
fotocamera DSC-V3 van Sony. Met deze lenskap kunt u
ongewenste lichtinval blokkeren en voorkomen dat het
beeld wordt beïnvloed door echobeelden of
lichtvlekken.
•De LSF-VHA bestaat uit een aanpassingsring en een
kap. U kunt een close-up lens met een diameter van 58
mm, een filter of een lensbeschermer gebruiken als u
deze op de aanpassingsring bevestigt.
•U kunt de digitale fotocamera opbergen met de kap
bevestigd als u de kap achterstevoren op de
aanpassingsring plaatst.
Onderdelen A
1 Lenskap
2 Aanpassingsring
LET OP
•Hologram AF is niet beschikbaar als de
aanpassingsring of kap is bevestigd.
•Als u de ingebouwde flitser gebruikt terwijl de
aanpassingsring en kap zijn bevestigd, wordt het
onderste gedeelte van het scherm donker. U kunt het
beste een externe flitser (optioneel) gebruiken.
• Als de kap niet in de juiste positie is bevestigd, kunnen
schaduwen in de beelden worden weergegeven.
Bevestig de kap op de juiste manier volgens de
procedure in "De lenskap bevestigen".
•Als u een close-up lens of een filter van de
aanpassingsring verwijdert, houdt u het geribbelde
gedeelte aan de binnenkant van de aanpassingsring
vast om te voorkomen dat de kap niet op de juiste
positie blijft zitten.
De lenskap bevestigen B
U kunt de lenskap ook bevestigen op andere digitale
fotocamera’s dan de afgebeelde digitale fotocamera.
1Bevestig de aanpassingsring.
1Bevestig de aanpassingsring op de digitale
fotocamera. (1-1)
2Plaats het teken op de aanpassingsring tegenover
het U teken op de digitale fotocamera. (1-2)
3Houd het schroefgedeelte (a) van de
aanpassingsring vast terwijl u het geribbelde
gedeelte aan de binnenkant (b) van de
aanpassingsring rechtsom vastdraait. (1-3)
Opmerking
Als de aanpassingsring niet goed is vastgemaakt,
kunt u de kap niet in de juiste positie bevestigen. Dit
kan schaduw in de hoek van het beeld veroorzaken.
2Bevestig de kap.
Plaats het teken op de kap tegenover het teken
op de aanpassingsring en draai de kap totdat deze
vastklikt.
Het SONY logo op de kap hoort nu recht boven de
lens te staan.
Opmerkingen
• Als de kap niet goed vastzit, kan deze tijdens het
gebruik verschuiven of zelfs helemaal losraken van
de digitale fotocamera.
• Verwijder eerst de kap als u een filter bevestigt/
verwijdert.
De lenskap opbergen C
(als u de digitale fotocamera niet gebruikt)
1Draai de kap linksom los van de
aanpassingsring.
2Plaats de kap achterstevoren in de
aanpassingsring en draai de kap vast.
Plaats het teken op de kap tegenover het teken
op de aanpassingsring en draai de kap totdat deze
vastklikt.
Het SONY logo op de kap hoort nu aan de kant van
de sluitertoets te staan.
Opmerkingen
•Als de kap niet goed vastzit, kan deze losraken van
de digitale fotocamera.
•U kunt de digitale fotocamera niet gebruiken als de
kap erin is opgeborgen.
De lenskap verwijderen
1Draai de kap linksom los van de
aanpassingsring.
2Draai de aanpassingsring linksom los van de
digitale fotocamera.
Technische gegevens
Lenskap (inclusief de aanpassingsring)
Afmetingen : Ca. Diameter van ongeveer 80 mm × 64 mm
volledige lengte (buitendiameter × diepte)
Gewicht : Ca. 65 g
Aanpassingsring
Filtermaat : M58 × 0,75
Gewicht : Ca. 45 g
Bijgeleverd toebehoren
Lenskap (1)
Aanpassingsring (1)
Draagtas (1)
Handleiding en documentatie
Wijzigingen in ontwerp en technische gegevens
voorbehouden, zonder kennisgeving.
Neem de onderstaande
waarschuwingen in acht, anders
kunt u zich bezeren.
Innan enheten tas i bruk, var god och läs igenom denna
bruksanvisning och spara den för framtida bruk.
FÖRSIKTIGHET
När du tar bort MC-skyddet från motljusskyddets
adapterring gör du det genom att försiktigt lossa
adapterringens skruv med hjälp av en mjuk duk. På
det här sätter undviker du risken för att skada dig.
Funktioner
•LSF-VHA är ett motljusskydd som tillverkats för Sonys
digitala stillbildskamera DSC-V3. Det här
motljusskyddet hindrar att oönskat ljus kommer in i
kameran och försämrar bilden genom spökbilder och
ljusblänk.
• LSF-VHA består av en adapterring och ett skydd. Du
kan använda en närbildslins, ett filter eller ett skydd
med en diameter på 58 mm genom att fästa dem på
adapterringen.
•Du kan förvara den digitala stillbildskameran
utrymmessnålt med skyddet monterat om du skruvar
fast skyddet bakvänt på adapterringen.
Förteckning över delarna
A
1 Linsskydd
2 Adapterring
FÖRSIKTIGHET
•Du kan inte använda Hologram AF när adapterringen
eller skyddet är monterade.
•Om du använder den inbyggda blixten när
adapterringen och skyddet är monterade blir den
undre delen av skärmen mörk. Du rekommenderas att
använda en extern blixt (tillval).
•Om du inte monterar skyddet så att det hamnar i rätt
läge finns det risk för att delar av bilden blir mörk. Du
fäster skyddet på rätt sätt genom att följa
anvisningarna under ”Hur du fäster motljusskyddet”.
• När du tar bort närbildslinsen eller filtret från
adapterringen bör du greppa den inre, räfflade delen
av adapterringen, så att inte skyddet glider ur rätt läge.
Hur du fäster
motljusskyddet B
Den digitala stillbildskamera som har linsskyddet
monterat behöver inte vara just den modell som visas på
bilden.
1Fäst adapterringen.
1Fäst adapterringen på den digitala
stillbildskameran. (1-1)
2Passa in markeringen på adapterringen mot
mittmarkeringen U på den digitala
stillbildskameran. (1-2)
3Greppa om skruvsektionen (a) på adapterringen
samtidigt som du vrider den inre, räfflade delen (b)
av adapterringen medurs tills det tar emot. (1-3)
Obs!
Om du inte fäster adapterringen ordentligt kan inte
skyddet fästas i rätt läge vilket i sin tur kan förmörka
vissa partier av de bilder du tar.
2Fäst skyddet.
Passa in markeringen på skyddet med
markeringen på adapterringen och vrid sedan
skyddet tills det klickar på plats.
Märket SONY på skyddet ska nu befinna sig rakt
ovanför linsen.
Obs!
•Om inte skyddet sitter stadigt fästat finns det risk
för att det rör sig ur sitt läge och kan förmörka
bilderna; i värsta fall kan det lossna från den
digitala stillbildskameran.
• Innan du fäster eller tar bort ett filter bör du först ta
bort skyddet.
Förvaring av
motljusskyddet C
(när du inte använder den digitala
stillbildskameran)
1Ta bort skyddet från adapterringen genom
att vrida skyddet moturs.
2Vänd skyddet bakfram och skruva fast det på
adapterringen tills det låses på plats.
Passa in markeringen på skyddet med
markeringen på adapterringen och vrid sedan
skyddet tills det klickar på plats.
Märket SONY på skyddet ska nu sitta på samma sida
som slutarknappen.
Obs!
•Om inte skyddet sitter stadigt fästat finns det risk
för att det lossnar från den digitala
stillbildskameran.
•Du kan inte använda den digitala stillbildskameran
när skyddet sitter i förvaringsläget på kameran.
Ta bort motljusskyddet
1Ta bort skyddet från adapterringen genom
att vrida det moturs.
2Ta bort adapterringen från den digitala
stillbildskameran genom att vrida det
moturs.
Tekniska data
Motljusskydd (inkl. adapterringen)
Storlek : Ca 80 mm diameter × 64 mm full längd
(yttre mått × djup)
Vikt : Ca 65 g
Adapterring
Diameter på monteringsskruven : M58 × 0,75
Vikt : Ca 45 g
Inkluderade artiklar
Linsskydd (1)
Adapterring (1)
Bärfodral (1)
Uppsättning tryckt dokumentation
Rätt till ändringar förbehålles.
Om du inte vidtar
nedanstående
försiktighetsmått finns
det risk för att du skadar
dig.
この取扱説明書の注意事項をよくお読みください。お読みに
なったあとは、いつでも見られるところに必ず保管してくださ
い。
Italiano Português
Prima di usare l’unità, si prega di leggere attentamente
queste istruzioni e di conservarle per riferimenti futuri.
AVVERTENZA
Durante la rimozione del protettore MC dall’anello
adattatore del paraluce, allentare delicatamente la vite
dell’anello adattatore utilizzando un panno morbido.
Diversamente, è possibile causarsi ferite.
Caratteristiche
•Il paraluce LSF-VHA è stato appositamente ideato per
l’uso con la fotocamera digitale DSC-V3. Questo
paraluce è in grado di bloccare i raggi di luce
indesiderati ed evitare di ottenere immagini di qualità
scadente a causa di sdoppiamenti o bagliori.
•Il modello LSF-VHA è composto da un anello
adattatore e da un paraluce. È possibile utilizzare un
obiettivo per riprese ravvicinate di diametro pari a 58
mm, un filtro o una protezione, applicandoli all’anello
adattatore.
•È possibile riporre la fotocamera digitale in modo
compatto con il paraluce installato, inserendo
quest’ultimo all’interno dell’anello adattatore.
Identificazione delle parti
A
1 Paraluce
2 Anello adattatore
AVVERTENZA
• La funzione Hologram AF non è disponibile quando è
installato l’anello adattatore o il paraluce.
•Se si utilizza il flash incorporato quando sono installati
l’anello adattatore e il paraluce, la parte inferiore dello
schermo diventa più scura. Si consiglia di utilizzare un
flash esterno (opzionale).
• Se il paraluce non viene installato nella posizione
corretta, è possibile che sulle immagini appaiono delle
ombre. Installare il paraluce in modo corretto facendo
riferimento alla sezione “Applicazione del paraluce”.
• Durante la rimozione di un obiettivo per riprese
ravvicinate o di un filtro dall’anello adattatore,
afferrare la parte interna zigrinata dell’anello
adattatore onde evitare che il paraluce venga spostato
dalla posizione corretta.
Applicazione del paraluce
B
La fotocamera digitale a cui si desidera applicare il
paraluce non deve necessariamente corrispondere a uno
dei modelli riportati nelle illustrazioni.
1Applicare l’anello adattatore.
1Applicare l’anello adattatore alla fotocamera
digitale. (1-1)
2Allineare il simbolo presente sull’anello
adattatore al simbolo centrale U presente sulla
fotocamera digitale. (1-2)
3Afferrare la sezione vite (a) dell’anello adattatore
facendo ruotare la parte interna zigrinata (b)
dell’anello adattatore in senso orario fino a quando
non si arresta. (1-3)
Nota
Se l’anello adattatore non viene fissato in posizione in
modo saldo, non è possibile applicare il paraluce nella
posizione corretta, causando eventuali ombre sulle
immagini.
2Applicare il paraluce.
Allineare il simbolo presente sul paraluce al
simbolo sull’anello adattatore, quindi ruotare il
paraluce fino a quando non scatta in posizione.
La scritta SONY sul paraluce a questo punto deve
trovarsi direttamente al di sopra dell’obiettivo.
Note
•Se il paraluce non viene fissato in posizione in
modo saldo, potrebbe spostarsi producendo
eventuali ombre o staccarsi dalla fotocamera
digitale.
•Prima di procedere all’applicazione/rimozione di
un filtro, assicurarsi di rimuovere il paraluce.
Conservazione del
paraluce C
(se la fotocamera digitale non viene
utilizzata)
1Ruotare il paraluce in senso antiorario per
rimuoverlo dall’anello adattatore.
2Inserire di nuovo il paraluce nell’anello
adattatore, quindi stringerlo fino a quando
non si blocca in posizione.
Allineare il simbolo presente sul paraluce al
simbolo sull’anello adattatore fino ad udire uno
scatto.
La scritta SONY sul paraluce a questo punto deve
trovarsi sul lato del tasto dell’otturatore.
Note
•Se il paraluce non viene fissato in modo saldo in
posizione, potrebbe staccarsi dalla fotocamera
digitale.
•Non è possibile utilizzare la fotocamera digitale
mentre il paraluce è riposto al relativo interno.
Rimozione del paraluce
1Ruotare il paraluce in senso antiorario per
rimuoverlo dall’anello adattatore.
2Ruotare l’anello adattatore in senso
antiorario per rimuoverlo dalla fotocamera
digitale.
Caratteristiche tecniche
Paraluce (Incluso l’anello adattatore)
Dimensioni : circa 80 mm di diametro × 64 mm di
lunghezza completa
(dimensione esterna × profondità)
Peso : circa 65 g
Anello adattatore
Diametro della vite di montaggio : M58 × 0,75
Peso : circa 45 g
Accessori inclusi
Paraluce (1)
Anello adattatore (1)
Custodia di trasporto (1)
Corredo di documentazione stampata
Il disegno e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
Seguire attentamente
l’avvertenza riportata di
seguito onde evitare di
causarsi eventuali ferite.

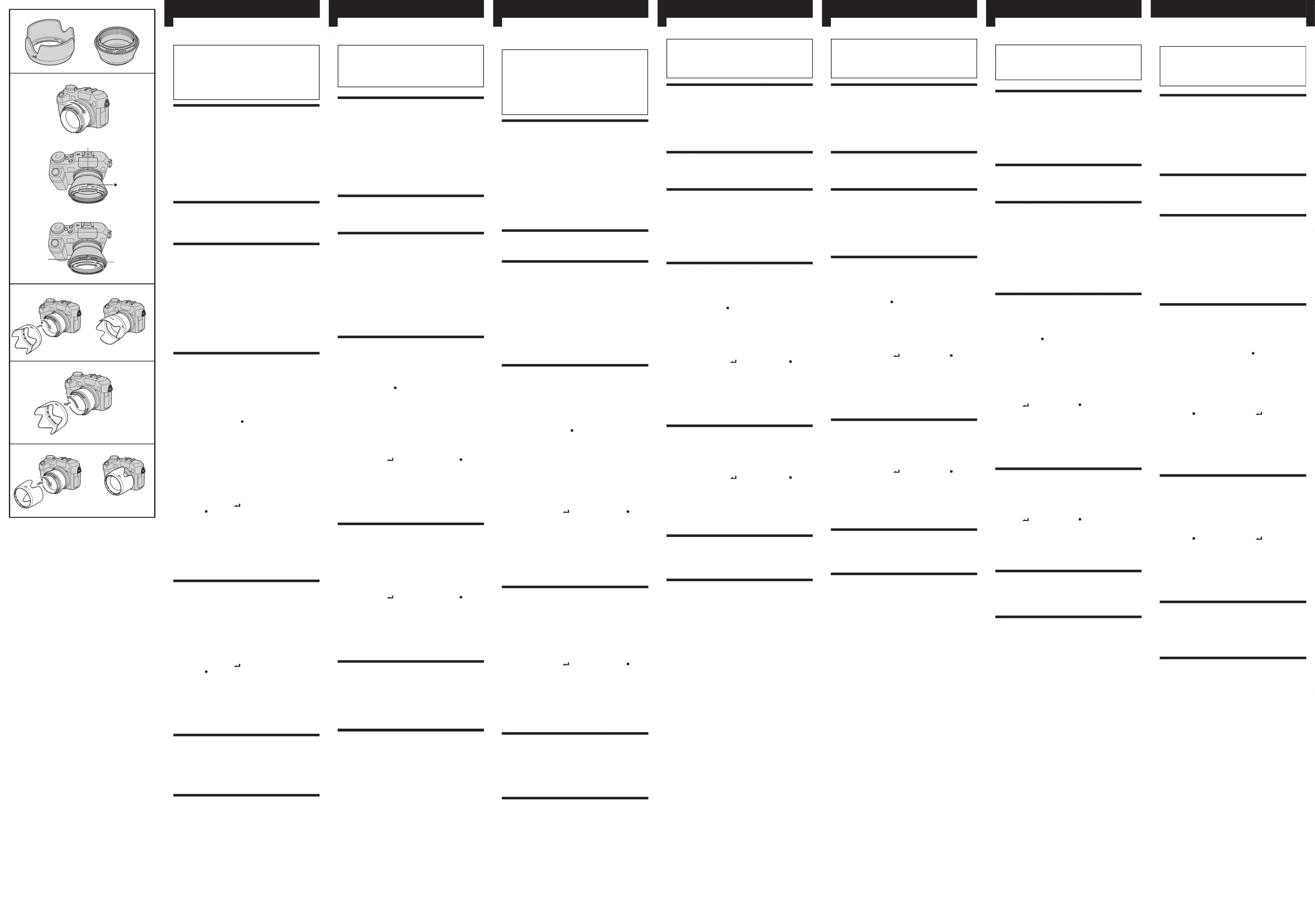

A
1 2
B1
1
2
3
C
2
1
2
ab
U
Antes de operar o aparelho, leia atentamente este manual
de instruções e guarde-o para futuras consultas.
ATENÇÃO
Quando retirar o protector MC do anel adaptador de
montagem do pára-sol, desaperte com cuidado o
parafuso do anel adaptador com um pano macio. Se
não o fizer pode ferir-se.
Características
•O LSF-VHA é um pára-sol concebido para as máquinas
fotográficas digitais DSC-V3 da Sony. Este pára-sol
impede a entrada dos raios de luz indesejados e evita a
deterioração da qualidade da imagem provocada pelo
fantasma ou brilho.
•O LSF-VHA é constituído por um anel adaptador de
montagem e um pára-sol. Pode utilizar uma objectiva
para planos próximos de 58 mm de diâmetro, um filtro
ou um protector montados no anel adaptador.
•Guarde a máquina com o pára-sol montado,
encaixando este último, ao contrário, no anel
adaptador.
Identificação das peças A
1 Pára-sol
2 Anel adaptador de montagem
AVISO
•O Hologram AF não está disponível se o anel
adaptador ou o pára-sol estiverem montados.
• Se utilizar o flash interno com o anel adaptador ou o
pára-sol montados, a parte inferior do ecrã pode ficar
escura. Recomenda-se a utilização de um flash externo
(opcional).
• Se não montar o pára-sol na posição correcta, podem
aparecer sombras nas imagens. Consulte “Montar o
pára-sol”, para montar correctamente o pára-sol.
• Quando retirar a objectiva de planos próximos ou o
filtro do anel adaptador, segure na parte interior
roscada do anel adaptador para evitar que o pára-sol
saia da posição correcta.
Montar o pára-sol B
A máquina fotográfica digital em que o pára-sol está
montado não tem de ser igual à das ilustrações.
1Montar o anel adaptador.
1Monte o anel adaptador na máquina fotográfica
digital. (1-1)
2Alinhe a marca do anel adaptador com a marca
central U da máquina fotográfica digital. (1-2)
3Agarre na parte (a) do parafuso do anel adaptador
ao mesmo tempo que roda a parte roscada (b) do
anel no sentido dos ponteiros do relógio até parar.
(1-3)
Nota
Se não fixar bem o anel adaptador, o pára-sol pode
não ficar montado na posição correcta e provocar
sombras.
2Monte o pára-sol.
Alinhe a marca do pára-sol com a marca do anel
adaptador e rode-o até ouvir um estalido.
Nesta altura, a marca SONY do pára-sol deve estar
situada exactamente por cima da objectiva.
Notas
•Se o pára-sol não estiver bem fixo, pode deslocar-se
e provocar sombras ou mesmo soltar-se da
máquina fotográfica.
•Para montar/retirar um filtro retire primeiro o
pára-sol.
Guardar o pára-sol C
(quando não estiver a utilizar a máquina
fotográfica digital)
1Para retirar o pára-sol do anel adaptador,
rode-o no sentido contrário ao dos ponteiros
do relógio.
2Coloque o pára-sol ao contrário no anel
adaptador e aperte-o até ficar presa.
Alinhe a marca do pára-sol com a marca do anel
adaptador e rode-o até ouvir um estalido.
Nesta altura, a marca SONY do pára-sol deve estar
situada ao lado do botão do obturador.
Notas
•Se o pára-sol não estiver bem fixo, pode deslocar-se
e provocar sombras ou mesmo soltar-se da
máquina fotográfica.
• Não pode utilizar a máquina fotográfica digital com
o pára-sol encaixado.
Retirar o pára-sol
1Para retirar o pára-sol do anel adaptador,
rode-o no sentido contrário ao dos ponteiros
do relógio.
2Para retirar o anel adaptador da máquina
fotográfica, rode-o no sentido contrário ao
dos ponteiros do relógio.
Especificações
Pára-sol (incluindo o anel adaptador de
montagem)
Dimensões : Aprox. 80 mm diâmetro × 64 mm
comprimento total
(dimensão externa × profundidade)
Peso : Aprox. 65 g
Anel adaptador de montagem
Diâmetro do parafuso de montagem : M58 × 0,75
Peso : Aprox. 45 g
Itens incluídos
Pára-sol (1)
Anel adaptador de montagem (1)
Caixa de transporte (1)
Documentos impressos
O design e as especificações estão sujeitos a alterações
sem aviso prévio.
Se não respeitar as precauções
indicadas abaixo pode ferir-se.
Русский
Перед употреблением адаптера рекомендуется
прочитать настоящую инструкцию внимательно и
сохранить ее у себя на дальнейшую справку.
ВНИМАНИЕ
Надо помнить, цто
несоблюдение приведенных
ниже указаний может
привести к травмам.
При снятии стеклофильтра с многослойным
покрытием с адаптерного кольца светозащитной
бленды слегка ослабьте резьбовое соединение
адаптерного кольца при помощи мягкой тряпки.
Несоблюдение этого указания может привести к
получению травмы.
Особенности
•Светозащитная бленда LSF-VHA предназначается
для работы с цифровой фотокамерой DSC-V3
фирмы Sony. Данная светозащитная бленда
экранирует ненужные лучи света и предохраняет
от ухудшение качества изображения из-за
многоконтурности или блисков.
•Светозащитная бленда LSF-VHA состоит из
адаптерного кольца и собственно блендой. Вы
можете применить зум-объектив, фильтр или
стеклофильтр диаметром 58 мм путем установки
их на адаптерное кольцо.
•Вы можете хранить цифровую фотокамеру
компактно с установленной блендой, но, при этом
она должна быть вставлена задом наперед в
адаптерное кольцо.
Наименование деталей A
1Светозащитная бленда
2Адаптерное кольцо
ВНИМАНИЕ
•Функция Hologram AF не получается при установке
адаптерного кольца или бленды.
•Если встроенная лампа-вспышка применится при
установке адаптерного кольца и бленды, то
нижняя часть экрана потемнеет. Рекомендуется
применить внешнюю лампу-вспышку (опционную).
•Установка бленды в неправильном положении
может привести к потемнению изображения.
Установите бленду правильно, ссылаясь на п.
“Установка светозащитной бленды”.
•При снятии зум-объектива или фильтра с
адаптерного кольца следует держать внутреннюю
накатанную часть адаптерного кольца для защиты
бленды от смещения от правильного положения.
Установка светозащитной
бленды B
Цифровая фотокамера, к которой установится
светозащитная бленда, может не соответствовать
показанную на рисунках.
1
Установите адаптерное кольцо.
1Установите адаптерное кольцо на цифровую
фотокамеру. (1-1)
2Совместите метку на адаптерном кольце с
меткой центра U на цифровой фотокамере.
(1-2)
3Держая резьбовую часть (а) адаптерного
кольца, поворачивайте внутреннюю
накатанную часть (b) адаптерного кольца по
часовой стрелке до отказа. (1-3)
Примечание
Если адаптерное кольцо не зафиксировано
надежно в месте, то бленда не может быть
установлена в правильном положении, что может
вызвать потемнение изображения.
2
Установите бленду.
Совместите метку на бленде с меткой на
адаптерном кольце, и поверните бленду до ее
щелчка.
При этом метка SONY должна быть расположена
прямо над объективом.
Примечания
•Если бленда не зафиксирована надежно в
месте, то она может переместиться, что
приведет к потемнению изображения или
удалению ее с цифровой фотокамеры.
•Удалите сначала бленду при установке/
удалении фильтра.
Хранение светозащитной
бленды C
(в нерабочем состоянии цифровой
фотокамеры)
1
Поворачивая бленду против часовой
стрелки, удалите ее с адаптерного кольца.
2
Вставьте бленду задом наперед в
адаптерное кольцо и затягивайте ее до
тех пор, пока она не зафиксирована.
Совместите метку на бленде с меткой на
адаптерном кольце, и поверните бленду до ее
щелчка.
При этом метка SONY на бленде должна быть
расположена со стороной спуска.
Примечания
•Если бленда не зафиксирована надежно в
месте, то она может быть удалена с цифровой
фотокамеры.
•Цифровая фотокамера не может примениться
при хранении бленды в ней.
Удаление светозащитной
бленды
1
Поворачивая бленду против часовой
стрелки, удалите ее с адаптерного кольца.
2
Поворачивая адаптерное кольцо против
часовой стрелки, удалите его с цифровой
фотокамеры.
Технические характеристики
Светозащитная бленда(включая адаптерное
кольцо)
Размеры : Около 80 × 64 мм (диам. × общ.дл.)
(Габаритный размер × глубина)
Масса : Около 65 г
Адаптерное кольцо
Диаметр установочной резьбовой части
: М58 × 0,75
Масса : Около 45 г
Комплектность поставки
Светозащитная бленда (1)
Адаптерное кольцо (1)
Футляр для переноса (1)
Набор напечатанной документации
Конструкция и техническая характеристика могут
быть изменены без дополнительной информации.
在操作本機前，請通讀本說明，並保存好以備將來參考。
注意 若未注意下列事項，便有可能造成損傷。
當要從鏡頭遮光罩的轉接環拆卸MC保護器時，請用軟布
握住保護器，同時徐徐地旋鬆轉接環的螺絲。如果拆卸
不當，可能導致意外損傷。
特點
•LSF-VHA 是專用於 Sony 數位靜像照相機(DSC-V3)的鏡頭
遮光罩。該鏡頭遮光罩可以遮蔽無用的光線以防由於重影
和光斑而使影像失真。
•LSF-VHA 包含轉接環和鏡頭遮光罩。將直徑為 58 mm 的近
攝鏡、濾光鏡或保護器安裝到轉接環即可使用它們。
•您可以將鏡頭遮光罩緊密地倒插進轉接環保存數位靜像照
相機。
部件說明 A
1鏡頭遮光罩
2轉接環
注意
•安裝了轉接環或鏡頭遮光罩時， Hologram AF 不可用。
•安裝了轉接環或鏡頭遮光罩時，如果您使用內裝閃光燈，
則畫面的較低部分將變黑。建議使用外裝閃光燈（選
購）。
•如果鏡頭遮光罩沒有正確安裝，則影像可能會重迭。請參
考“安裝鏡頭遮光罩”正確安裝鏡頭遮光罩。
•從轉接環取下近攝鏡或濾光鏡時，握住轉接環內側的滾花
部分以防鏡頭遮光罩滑出正確的位置。
安裝鏡頭遮光罩 B
安裝了鏡頭遮光罩的數位靜像照相機，並不一定都與圖示
的一樣。
1安裝轉接環。
1將轉接環安裝到數位靜像照相機。(1-1)
2對準轉接環上的 標誌和數位靜像照相機上的中央
標誌 U。(1-2)
3握緊轉接環的螺絲部分(a)，同時旋轉轉接環內側的
滾花部分(b)將其固定到位。(1-3)
註
如果轉接環沒有牢牢地固定到位，則鏡頭遮光罩不能
安裝到正確的位置，可能導致影像重迭。
2安裝鏡頭遮光罩。
對準鏡頭遮光罩上的 標誌和轉接環上的 標誌，
然後旋轉鏡頭遮光罩，直到卡嗒一聲到位。
鏡頭遮光罩上的 SONY 標誌此時應該直接位於鏡頭正上
方。
註
•如果鏡頭遮光罩沒有牢牢地固定到位，則鏡頭遮光
罩可能會移動並導致影像重迭，或者甚至從數位靜
像照相機脫落。
•安裝 / 取下濾光鏡時，請首先取下鏡頭遮光罩。
收藏鏡頭遮光罩 C
（沒有使用數位靜像照相機時）
1逆時針旋轉鏡頭遮光罩將其從轉接環取出。
2將鏡頭遮光罩倒插進轉接環並將其旋緊，直到其鎖
定。
對準鏡頭遮光罩上的 標誌和轉接環上的 標誌，
然後旋轉鏡頭遮光罩，直到卡嗒一聲到位。
鏡頭遮光罩上的 SONY 標誌此時應該位於快門按鈕側。
註
•如果鏡頭遮光罩沒有牢牢地固定到位，則可能從數
位靜像照相機脫落。
•將鏡頭遮光罩收藏於數位靜像照相機時，您不能使
用數位靜像照相機。
取出鏡頭遮光罩
1逆時針旋轉鏡頭遮光罩將其從轉接環取出。
2逆時針旋轉轉接環將其從數位靜像照相機取出。
規格
鏡頭遮光罩（包括轉接環）
尺寸 ︰約 80 直徑× 64 全長度 mm
（外尺寸×縱深）
重量 ︰約 65 g
轉接環
安裝螺絲直徑 ︰M58 × 0.75
重量 ︰約 45 g
所含物品
鏡頭遮光罩(1)
轉接環(1)
攜帶包(1)
成套印刷文件
設計和規格如有變化，恕不另行通知。
中文（繁） 中文（简）
在操作本机前，请通读本说明，并保存好以备将来参考。
注意 若未注意下列事项，便有可能造成损伤。
当要从镜头遮光罩的转接环拆卸 MC 保护器时，请用软
布握住保护器，同时徐徐地旋松转接环的螺丝。如果拆
卸不当，可能导致意外损伤。
特点
•LSF-VHA 是专用于 Sony 数码静像照相机(DSC-V3)的
镜头遮光罩。该镜头遮光罩可以遮蔽无用的光线以防由于
重影和光斑而使影像失真。
•LSF-VHA 包含转接环和镜头遮光罩。将直径为 58 mm
的近摄镜、滤光镜或保护器安装到转接环即可使用它们。
•您可以将镜头遮光罩紧密地倒插进转接环保存数码静像照
相机。
部件说明 A
1镜头遮光罩
2转接环
注意
•安装了转接环或镜头遮光罩时，Hologram AF 不可用。
•安装了转接环或镜头遮光罩时，如果您使用内装闪光灯，
则画面的较低部分将变黑。建议使用外装闪光灯（选购）。
•如果镜头遮光罩没有正确安装，则影像可能会重迭。请参
考“安装镜头遮光罩”正确安装镜头遮光罩。
•从转接环取下近摄镜或滤光镜时，握住转接环内侧的滚花
部分以防镜头遮光罩滑出正确的位置。
安装镜头遮光罩 B
安装了镜头遮光罩的数码静像照相机，并不一定都与图示的
一样。
1 安装转接环。
1将转接环安装到数码静像照相机。(1-1)
2对准转接环上的 标志和数码静像照相机上的中央
标志 U。(1-2)
3握紧转接环的螺丝部分(a ) ，同时旋转转接环内侧的
滚花部分(b)将其固定到位。(1-3)
注
如果转接环没有牢牢地固定到位，则镜头遮光罩不能安
装到正确的位置，可能导致影像重迭。
2 安装镜头遮光罩。
对准镜头遮光罩上的 标志和转接环上的 标志，然
后旋转镜头遮光罩，直到卡嗒一声到位。
镜头遮光罩上的 SONY 标志此时应该直接位于镜头正
上方。
注
•如果镜头遮光罩没有牢牢地固定到位，则镜头遮光罩
可能会移动并导致影像重迭，或者甚至从数码静像照
相机脱落。
•安装 / 取下滤光镜时，请首先取下镜头遮光罩。
收藏镜头遮光罩 C
（没有使用数码静像照相机时）
1逆时针旋转镜头遮光罩将其从转接环取出。
2将镜头遮光罩倒插进转接环并将其旋紧，直到其锁
定。
对准镜头遮光罩上的 标志和转接环上的 标志，然
后旋转镜头遮光罩，直到卡嗒一声到位。
镜头遮光罩上的 SONY 标志此时应该位于快门按钮侧。
注
•如果镜头遮光罩没有牢牢地固定到位，则可能从数码
静像照相机脱落。
•将镜头遮光罩收藏于数码静像照相机时，您不能使用
数码静像照相机。
取出镜头遮光罩
1逆时针旋转镜头遮光罩将其从转接环取出。
2逆时针旋转转接环将其从数码静像照相机取出。
规格
镜头遮光罩（包括转接环）
尺寸 ： 约 80 直径× 64 全长度 mm
（外尺寸×纵深）
重量 ： 约 65 g
转接环
安装螺丝直径 ： M58 × 0.75
重量 ： 约 45 g
所含物品
镜头遮光罩(1)
转接环(1)
携带包(1)
成套印刷文件
设计和规格如有变化，恕不另行通知。
한국어
본 제품을 사용하시기 전에 본 사용설명서를 자세히 읽으신 후
장래에 필요하게 될 경우를 위해서 소중히 보관하여 주십시오.
주의사항
렌즈 후드용 어댑터 링에서 MC 프로텍터를 분리할 때에
는 어댑터 링의 나사에 부드러운 헝겊을 대고 조심해서 풀
어 주십시오. 그렇지 않으면 다칠 염려가 있습니다.
주요 특징
•LSF-VHA는 Sony 디지털 스틸 카메라 DSC-V3용 렌
즈 후드입니다. 이 렌즈 후드는 필요 없는 광선을 차단하고
음영이나 플레어에 의한 화질의 저하를 방지해 줍니다.
•LSF-VHA는 어댑터 링과 후드로 구성되어 있습니다.
58 mm 직경 클로즈업 렌즈나 필터 또는 프로텍터를 어댑
터 링에 장착하고 사용할 수 있습니다.
•후드는 어댑터 링에 반대로 장착하면 후드를 장착한 채 디지
털 스틸 카메라를 깔끔하게 수납할 수 있습니다.
각 부분 명칭 A
1렌즈 후드
2어댑터 링
주의사항
•어댑터 링이나 후드를 장착한 상태에서 Hologram AF는
사용할 수 없습니다.
•어댑터 링과 후드를 장착한 상태에서 내장 플래시를 사용하
면 화면의 아랫부분이 어두워집니다. 외장 플래시(옵션)를
사용하실 것을 권장합니다.
•후드를 올바른 위치에 장착하지 않으면 이미지가 잘리는 경
우가 있습니다. “렌즈 후드 장착하기”를 참조해서 후드를 올
바르게 장착하여 주십시오.
•어댑터 링에서 클로즈업 렌즈나 필터를 분리할 때에는 후드
가 올바른 위치에서 벗어나지 않도록 어댑터 링 안쪽의 매끄
럽지 않게 가공된 부분을 잡아 주십시오.
렌즈 후드 장착하기 B
렌즈 후드를 장착할 디지털 스틸 카메라는 그림에 나타낸 제품
이 아니더라도 상관 없습니다.
1어댑터 링을 장착합니다.
1어댑터 링을 디지털 스틸 카메라에 장착합니다.(1-1)
2어댑터 링의 마크를 디지털 스틸 카메라 중앙의 마크U
에 맞춥니다.(1-2)
3어댑터 링의 장착 부분(a)을 잡고 어댑터 링 안쪽의 매
끄럽지 않게 가공된 부분(b)이 움직이지 않을 때까지 오
른쪽으로 돌립니다.(1-3)
주의점
어댑터 링을 소정의 위치에 단단히 고정하지 않으면 후드를
올바른 위치에 장착할 수 없게 되고 이미지가 잘리는 원인
이 됩니다.
2후드를 장착합니다.
후드의 마크를 어댑터 링의 마크에 맞추어 소리가 나
고 고정될 때까지 후드를 돌립니다.
후드의 SONY 마크가 렌즈의 맨 위로 오게 됩니다.
주의점
•후드를 소정의 위치에 단단히 고정하지 않으면 움직여서
이미지가 잘리는 원인이 되고 디지털 스틸 카메라에서 빠
질 염려가 있습니다.
•필터를 장착하거나 분리할 때에는 먼저 후드를 분리하여
주십시오.
렌즈 후드 보관하기 C
(디지털 스틸 카메라를 사용하지 않는 경우)
1후드를 왼쪽으로 돌려서 어댑터 링을 분리합니다.
2후드를 어댑터 링에 반대로 삽입하고 고정될 때까지
조입니다.
후드의 마크를 어댑터 링의 마크에 맞추어 소리가 나
고 고정될 때까지 후드를 돌립니다.
후드의 SONY 마크가 셔터 버튼 쪽으로 오게 됩니다.
주의점
•후드를 소정의 위치에 단단히 고정하지 않으면 디지털 스
틸 카메라에서 빠질 염려가 있습니다.
•디지털 스틸 카메라는 후드를 안에 수납한 상태로 사용할
수는 없습니다.
렌즈 후드 분리하기
1후드를 왼쪽으로 돌려서 어댑터 링을 분리합니다.
2어댑터 링을 왼쪽으로 돌려서 디지털 스틸 카메라에
서 분리합니다.
주요 제원
렌즈 후드(어댑터 링 포함)
외형치수 : 직경 약 80 mm × 전장 64 mm
(외형치수 × 깊이)
중량 : 약 65 g
어댑터 링
장착용 나사 직경 : M58 × 0.75
중량 : 약 45 g
동봉품
렌즈 후드(1)
어댑터 링(1)
휴대용 케이스(1)
도큐먼트 세트
디자인 및 주요 제원은 예고 없이 변경하는 경우가 있습니다.
다음의 주의사항을 지키지 않으면 다칠
염려가 있습니다.
,
MC
,
. .
• LSF-VHA
Sony .DSC-V3
.
• LSF-VHA
.
.
•
.
A
1
2
• Hologram AF
.
•
, . .
• ,
.
.
•
,
,.
B
.
1
! "#
$
%.
1
. (1-
1
)
2
U . (1-
2
)
3
(a)
(b)
. (1-
3
)
&
,
.
2' ! "#
,.
SONY .
(&
• ,
.
• / .
)*C
+# (, -./ ( %(! 0 1
1 ) (2 (, 3-( 4(56 78 9-:; "#
$
%.
2 <=: > %(=:; "#
$
? "#@ %
$
AB > (C (2D "!.
,.
SONY .
(&
• ,
.
•
.
EF
1 ) (2 (, 3-( 4(56 78 9-:; "#
$
%.
2 9-:; "#
$
) (2 (, 3-( 4(56 78 %
# (, -./ (.
(GH.
I!1
$
+% :× × :
$
%
: M × :I! :.
$
.
J@K (HL > M:N # 4(F:B ! E(6 O P(G=Q.
Produktspezifikationen
| Marke: | Sony |
| Kategorie: | Zubehör |
| Modell: | LSF-VHA |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Sony LSF-VHA benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Zubehör Sony
12 Oktober 2024
10 Oktober 2024
10 Oktober 2024
9 Oktober 2024
7 Oktober 2024
14 Juli 2024
13 Juli 2024
13 Juli 2024
12 Juli 2024
11 Juli 2024
Bedienungsanleitung Zubehör
Neueste Bedienungsanleitung für -Kategorien-
5 Juli 2024
5 Juli 2024
4 Juli 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
