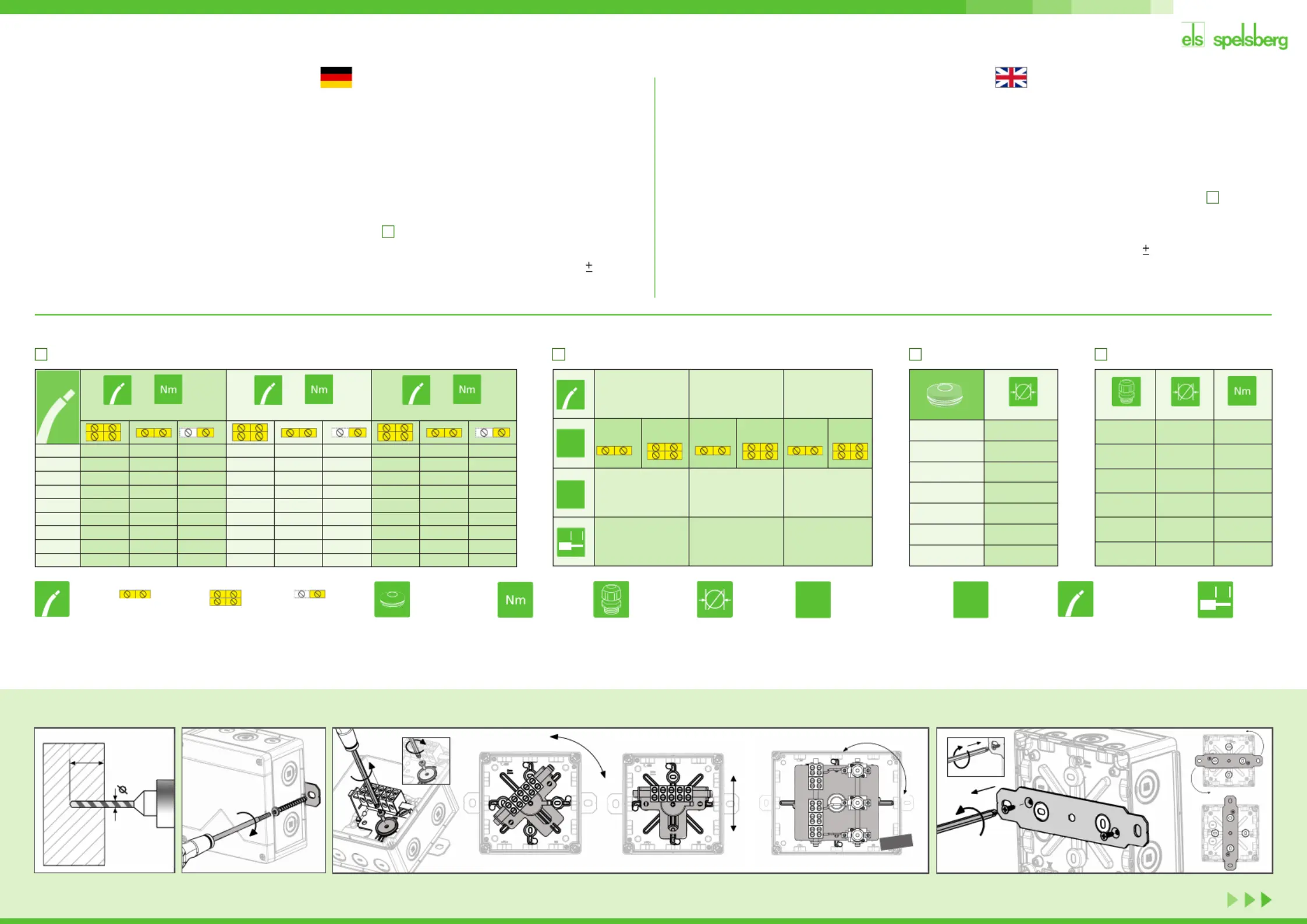

Montageanleitung WKE 2-6 / WKE 6 TInstallation Instruction WKE 2-6 / WKE 6 T

Montage an Wand und Decke

Die Befestigung auf Wand und Decke der WKE 2-6

erfolgt wie im „Allgemeinen bauaufsichtlichen

Prüfzeugnis“ (AbP-Nr. P – 1032) beschrieben.

Die dem Produkt beiliegenden Schraubanker besitzen eine

Brandschutzzulassung für gerissenen und ungerissenen

Beton der Festigkeitsklassen C20/25 bis C50/60

(siehe

Abb. und ).0102

Anschluss der Leitungen

Die Lage des Basisträgers und die der Außenbefesti-

gungslasche kann nach Lösen der Zentralbefestigung

bei

Bedarf schnell und einfach angepasst werden (siehe

Abbildungen und ).03 04

Die Leitungen werden gemäß der Vorgaben in

Tabelle

A

angeschlossen. Die Befestigung der Leitun-

gen außerhalb der Dose erfolgt nach den Vorgaben des AbP.

Abstand der ersten Befestigungsstelle 125mm 25mm

von der Gehäuseaußenwand.

04

Installation on wall and ceiling

The WKE 2-6 is installed on the wall and on

the

ceiling as described in the “General building

inspection test certificate” (AbP no. P – 1032).

The screw anchors that come with a fire protection

approval are approved for cracked and uncracked

concrete of strength categories C20/25 to C50/60

(See Figures and ).0102

Connection of lines

The position of the base support and the external fixing

lugs

can quickly and easily be adapted,

if necessary,

after releasing the central fixation

(See Figures 03 and 04).

Connect the lines as specified in the table

A

. Outside

the box, the lines are fastened as specified in the AbP.

The distance of the first fixation point from the external

wall of the casing is 125mm 25mm.

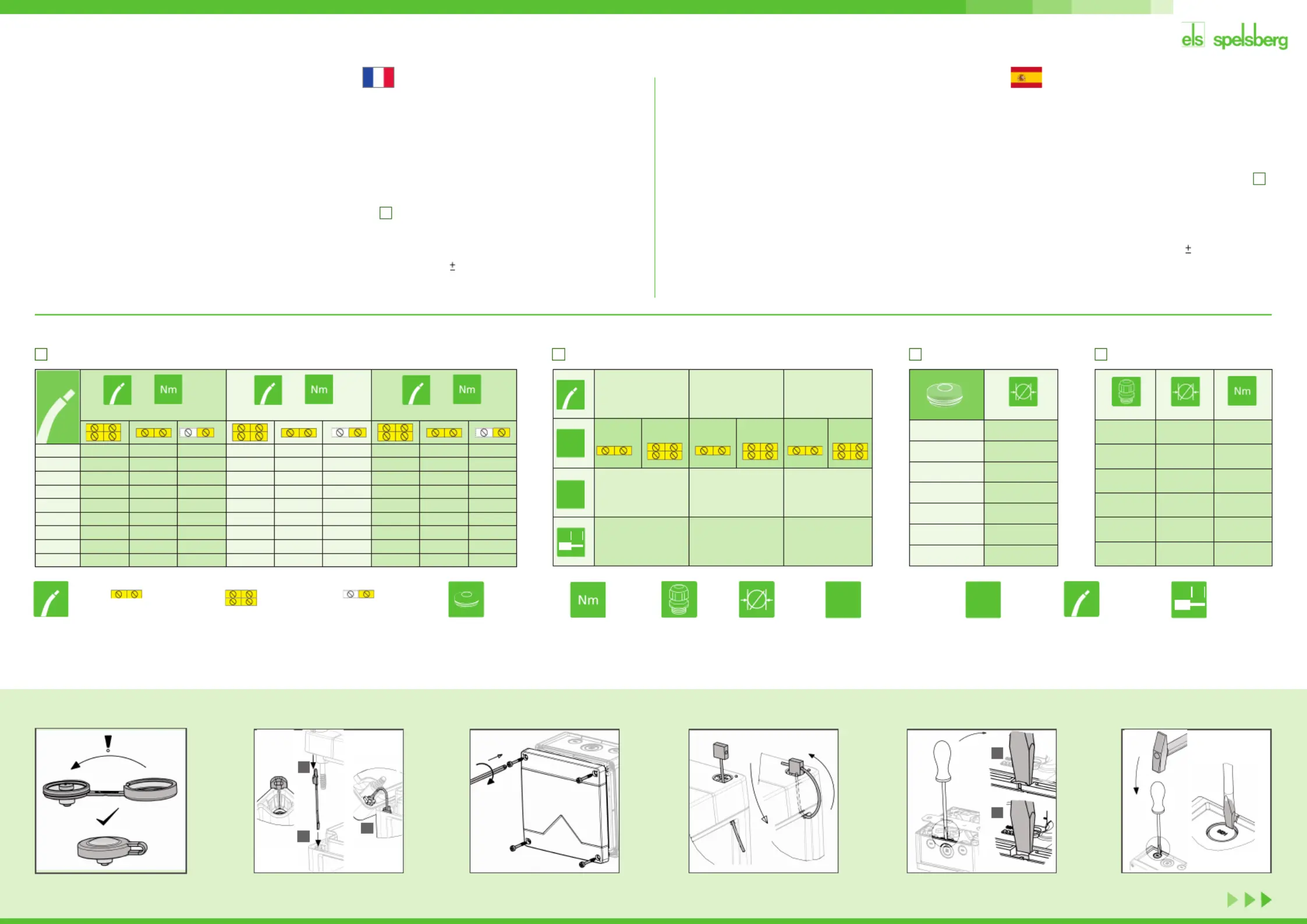

Anschluss der Leitungen (abhängig von der Gehäusegröße)

Connection of lines (depending on the enclosure size)

0,5²1684

0,75

²

842

1,0²126320105

1,5²1263168420105

2,5²42112631684

4²421

8

421263

6²421

4

21842

10²

4

21421

16²421

10

²

1,2 Nm

R

16

²

2,0 Nm

R

6

²

0,8 Nm

R

6 mm²10 mm²16 mm²

41A57A76A

7 mm8 mm10 mm

R

U

i

450V690V450V690V450V690V

M165 - 9

M207-12

M259 - 16

M3214 - 21

M4019 - 28

M32/44x 3,5 - 6

M40/44x 6 - 9

Kabelquerschnitt

Cable cross section

Einzel-Klemme,

2 Klemmstellen

Single terminal,

2 clamping units

Doppelmembranstutzen

Double membrane seals

Nenndrehmoment

Rated torque

Doppel-Klemme,

4 Klemmstellen

Double terminal,

4 clamping units

Klemmstelle

Clamping unit

Kabelverschraubung

Cable gland

Dichtbereich / mm

Sealing area / mm

Bemessungsquerschnitt / mm

2

Rated cross section / mm

2

Abisolierlänge / mm

Stripping length / mm

Bemessungsisolationsspannung / V

Rated insulation voltage / V

Bemessungsstrom / A

Rated current / A

U

i

R

X

ABC

l

r

l

r

X

M 16 x 1,54 - 102,5

M 20 x 1,56 - 124

M 20 x 1,57 - 144

M 25 x 1,59 - 166

M 32 x 1,511 - 217

M 40 x 1,516 - 287,5

D

M 548 01

Spezifikation Klemmen

Clamp specifications

Spezifikation DMS

Specification DMS

Spezifikation KVR

Specification KVR

02

Tmax=10 Nm

01

65

5

03

45°

1,5 Nm

1,5 Nm

90°

WKE 6 T

Produktspezifikationen
