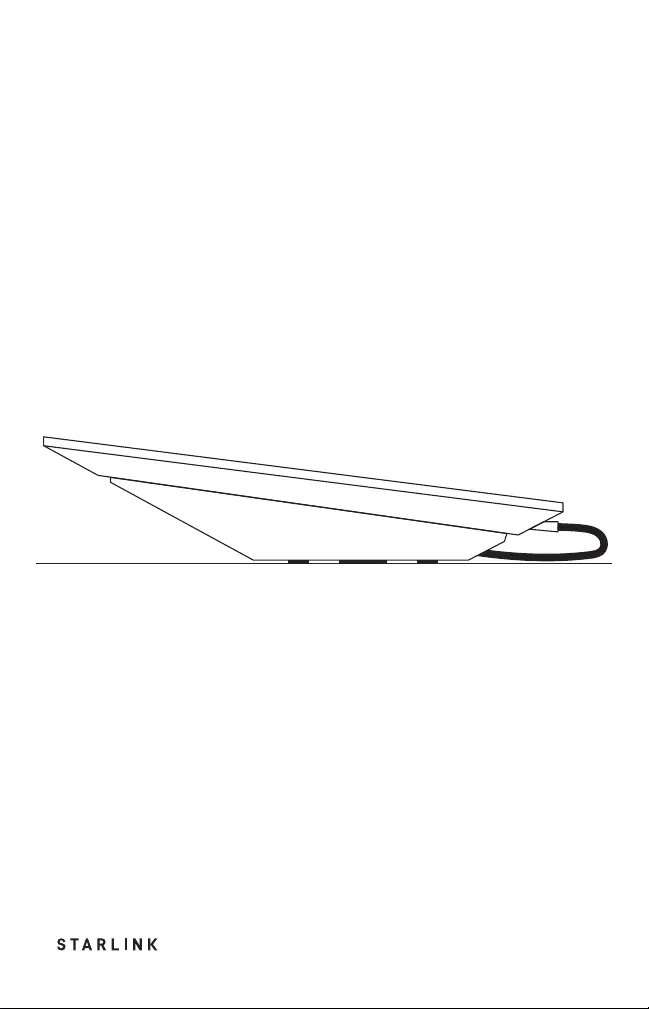

StarIink Wedge Mount Kit Bedienungsanleitung

SpaceX no se responsabiliza de los errores u omisiones técnicos o editoriales aquí contenidos. DEUTSCHWenn Sie sich bei einem Teil des Installationsprozesses unsicher sind, versuchen Sie nicht, ihn auszuführen - wenden Sie sich an einen Pro, um Ihr Starlink zu installieren. Starlink ist nicht für Verletzungen oder Sachschäden verantwortlich, die durch die Installation verursacht werden. Seien Sie sich bewusst, dass raues Wetter (z. B. starker Regen, Schnee oder Wind) Ihre Internetverbindung über Satellit beeinträchtigen kann, was möglicherweise zu geringeren Geschwindigkeiten oder in seltenen Fällen zu einem Ausfall führen kann. Das Starlink wird Schnee, der direkt auf das Gerät fällt, erkennen und sofort schmelzen lassen. Schneeansammlungen um das Starlink jedoch können das Sichtfeld einschränken.

Wir empfehlen, das Starlink an einem Ort zu installieren, an dem sich kein Schnee und keine anderen Hindernisse ansammeln können, die das Sichtfeld einschränken können. Ihre Halterung sollte auf einer waagerechten Fläche montiert werden. Dadurch hat das Starlink eine Neigung von8° und es kann sich kein Regenwasser ansammeln. Bei senkrechter Montage des Starlink (z. B. an einer Seite eines Schornsteins) funktioniert sie nicht. INSTALLATIONSBEDINGUNGENACHTUNG. Der Router bzw. das Netzteil des Starlink ist für die Verwendung in Innen- und Außenräumen zertiziert. Weitere Informationen zu den Umgebungsspezikationen für Ihr Starlink und das Zubehör nden Sie in den Zulassungshinweisen in Ihrem Starlink Internet-Kit.

Montage des Kits für den Einsatz in Fahrzeugen, die in Bewegung sind Seien Sie besonders vorsichtig, wenn Sie ein Starlink an Fahrzeugen oder Schiffen montieren, die in Bewegung sind. Vergewissern Sie sich, dass die Halterung an einer stabilen, waagerechten Fläche und nicht in der Nähe von anderen Geräten angebracht ist, damit das Starlink eine klare Sicht zum Himmel hat.

Geräte, die aufgrund schlechter Montagepraktiken auf die Straße oder von einem Schiff fallen, können schwere Unfälle verursachen, die zu Verletzungen führen können. Montieren Sie das Starlink nur an Fahrzeugen oder Schiffen, die in Bewegung sind, wenn es stabil genug ist und es wie in dieser Anleitung beschrieben ordnungsgemäß befestigt werden kann. Vergewissern Sie sich, dass die Montage an einem Fahrzeug oder Schiff den örtlichen Verkehrs- oder Schifffahrtsvorschriften entspricht. Hinweis zum Abstand zwischen Satellitensystemen Benutzer sollten einen Mindestabstand von 4m (14’) zwischen Satellitenantennen einhalten. ACHTUNG.

Um das Verletzungs-, Stromschlag- oder Brandrisiko zu senken, befolgen Sie grundlegende Sicherheitsvorkehrungen, einschließlich der Folgenden:• Stellen Sie sicher, dass das Produkt nicht an die Stromversorgung angeschlossen ist, bevor Sie die Starlink-Satellitenantenne (oder „Dishy McFlatface“) öffnen, bewegen oder installieren. Die Starlink-Antenne hat bewegliche Teile, wenn sie eingeschaltet ist. • Stecken Sie das Netzkabel in eine Steckdose, die jederzeit leicht zugänglich ist. Wenn das Netzkabel über einen 3-poligen Anschlussstecker verfügt, stecken Sie das Kabel in eine geerdete 3-polige Steckdose. • Verwenden Sie nur das Netzteil und das Netzkabel, die mit dem System geliefert oder bei SpaceX gekauft wurden. • Betreiben Sie dieses Produkt nicht mit einem beschädigten Netzkabel. Wenn das Netzkabel beschädigt ist, ersetzen. Sie es, bevor Sie dieses Produkt verwenden.

• Sorgen Sie während des Betriebs dafür, dass das Netzteil nicht mit der Haut oder einer weichen Oberfläche, wie z. B. einem Teppich bzw. Teppichboden oder Kleidung, in Berührung kommt. Das Produkt und das Netzteil erfüllen die durch die geltenden Sicherheitsnormen festgelegten Grenzwerte für Temperaturen von Oberflächen, die für Benutzer zugänglich sind. • Vermeiden Sie die Verwendung dieses Produkts während eines Gewitters.

Es besteht ein geringes Risiko eines Stromschlags durch Blitzschlag. Verwenden Sie das Produkt nicht, wenn knisternde, zischende oder knallende Geräusche oder ein starker Geruch oder Rauch von Teilen des Systems ausgehen. Schalten Sie das System aus, trennen Sie es von der Stromquelle und wenden Sie sich an den technischen Support von Starlink, um Hilfe zu erhalten. ACHTUNG. Um Verletzungen von Personen und Sachschäden beim Bohren zu vermeiden, ist Vorsicht geboten, und es sind grundlegende Sicherheitsverfahren zu befolgen:• Tragen Sie einen geeigneten Augen-, Hand- und Gesichtsschutz. • Achten Sie darauf, beim Bohren keine Bolzen, Kabel oder Wasserleitungen zu beschädigen. Das Anbohren dieser Objekte kann zu einem Brand, zu einem Stromschlag, zu Verletzungen oder zum Tod führen. • Bohren Sie in einem leichten Abwärtswinkel von innen nach außen und verwenden Sie genügend Dichtungsmittel.

Unsachgemäßes Bohren und Abdichten kann zum Eindringen von Wasser und/oder Ungeziefer und/oder zu Schäden führen. BlitzschutzBei Verwendung von Starlink in einem blitzgefährdeten Gebiet kann ein externes Blitzschutzsystem (Blitzableiter, Erdungsstab, Überspannungsschutz usw. ) die Anfälligkeit des Produkts für Blitzschlag verringern. Für zusätzlichen Schutz während eines Gewitters oder wenn das Gerät längere Zeit unbeaufsichtigt und unbenutzt bleibt, ziehen Sie den Netzstecker aus der Steckdose und trennen Sie das Antennenkabel ab. Dies kann Schäden am Gerät durch Blitzschlag und Überspannungen verhindern. Die Garantie deckt keine Schäden ab, die durch Folgendes verursacht wurden:• Blitze, Überspannung, Feuer, Überschwemmungen, Hagel, Stürme, Erdbeben, Meteoriten, Sonnenstürme oder andere Naturgewalten. • Unfall, unsachgemäße Verwendung, missbräuchliche Nutzung oder Veränderungen.

Weitere Informationen zu Sicherheit, Vorschriften, Kennzeichnung und Entsorgung nden Sie im Internet-Hauptkit in den Zulassungshinweisen. Die hierin enthaltenen Informationen können ohne Vorankündigung geändert werden. SpaceX haftet nicht für hierin enthaltene technische oder redaktionelle Fehler oder Auslassungen.

Bestätigen Sie nach der Verbindungsherstellung, dass der Installationsort frei von Hindernissen ist, indem Sie die Daten prüfen, die Sie über Ihr Starlink empfangen. 5. Zusätzliche App-Funktionen: Anpassen von Einstellungen, Erhalten von Updates, Fehlerbehebungen und Kontaktieren des Supports. PORTUGUÊS1. Descarregue a aplicação Starlink para o seu telemóvel. 2. Antes da instalação, utilize a ferramenta “Vericar obstruções” na aplicação para identicar o melhor local para um serviço sem interrupções. 3. Instale a sua Starlink. 4. Depois de ligada, conrme que o local de colocação não tem obstruções, analisando os dados enviados pela sua Starlink. 5. Funcionalidades adicionais da aplicação: personalizar denições, receber atualizações, resolver problemas e contactar apoio ao cliente. TÜRKÇE1. Starlink uygulamasını telefonunuza indirin. 2.

• Opción 3: Tuercas ciegas y pernos: para supercies compuestas NOTA: Las tuercas ciegas funcionan en supercies de 4,5 a 7,9 mm de grosor. 3. Para el uso en un vehículo, oriente el soporte de manera que el extremo inferior apunte hacia adelante. DEUTSCH 1. Die Halterung sollte an einer stabilen, waagerechten Fläche und nicht in der Nähe von anderen Geräten angebracht werden, damit das Starlink eine klare Sicht zum Himmel hat. HINWEIS: Achten Sie darauf, dass sich um den Starlink kein Salzwasser ansammelt. Kontrollieren Sie regelmäßig die Dichtungen der Befestigungselemente und spülen Sie sie mit frischem Wasser ab. 2. Wählen Sie die für die Montagefläche geeigneten Befestigungselemente aus: • Option1: Maschinenschrauben und -muttern – für Oberflächen mit rückseitigem Zugang HINWEIS: Die beiliegenden Maschinenschrauben eignen sich für Montageflächen mit einer Dicke von bis zu 11,4mm.

Verwenden Sie 316er-Edelstahl in maritimer Umgebung. • Option2: Senkelhalsschrauben – für Holz oder Sperrholz HINWEIS: Senkelhalsschrauben eignen sich für eine Oberflächenstärke von mindestens 6mm. • Option3: Blindlochmuttern und Maschinenschrauben – für Verbundwerkstoffoberflächen HINWEIS: Blindlochmuttern eignen sich für Oberflächen mit einer Dicke von 4,5bis 7,9mm. 3. Richten Sie die Halterung bei Einsatz an einem Fahrzeug so aus, dass das untere Ende nach vorn zeigt.

3. Platzieren Sie die Gummidichtscheiben und dann die Halterung über den Löchern. Geben Sie großzügig Silikondichtmasse in die Löcher der Halterung, um sie zu füllen.4. Bringen Sie an jeder der vier Maschinenschrauben eine Unterlegscheibe an und tragen Sie Silikondichtmittel auf das Gewinde auf. Drehen Sie die vier Maschinenschrauben in die Halterung und die vorgebohrten Löcher ein.5. Bringen Sie an jeder Schraube eine Unterlegscheibe und eine Mutter an und ziehen Sie sie fest. Ziehen Sie die Schrauben mit der Stecknuss und dem Schraubenschlüssel (beides 11,1mm) handfest und dann noch um eine weitere 1/4-Umdrehung an. Überdrehen Sie sie jedoch nicht.1. Verwenden Sie die Wedge Mount als Schablone, markieren Sie die vier Ecklöcher mit einem Bleistift auf der Oberfläche und entfernen Sie die Halterung.2. Bohren Sie vier 6,5-mm-Löcher an den markierten Stellen in die Oberfläche.

Entgraten Sie die Löcher und stellen Sie sicher, dass die Oberfläche frei von Schmutzpartikeln ist.INSTALLATIONOption1 – Maschinenschrauben und -mutternDEUTSCH

3. Platzieren Sie die Gummidichtscheiben und dann die Halterung über den Löchern. Geben Sie großzügig Silikondichtmasse in die Löcher der Halterung, um sie zu füllen.4. Geben Sie Silikondichtmasse auf das Gewinde und schrauben Sie die Senkelhalsschrauben mit jeweils einer Unterlegscheibe ein. Verwenden Sie die Bohrmaschine mit einer 11,1-mm-Stecknuss, um die Schrauben ca. zu 90% einzudrehen.5. Ziehen Sie die Schrauben mit dem Schraubenschlüssel handfest und dann noch um eine weitere 1/4-Umdrehung an. Überdrehen Sie sie jedoch nicht.1. Verwenden Sie die Wedge Mount als Schablone, markieren Sie die vier Ecklöcher mit einem Bleistift auf der Oberfläche und entfernen Sie die Halterung.2. Bohren Sie vier 2,4-mm-Löcher an den markierten Stellen in die Oberfläche.

INSTALLATIONOption3 – Blindlochmuttern und Maschinenschrauben3. Geben Sie Silikondichtmasse in die Löcher und den umliegenden Bereich und setzen Sie die Blindlochmuttern ein. Der Ansatz der Blindlochmutter muss mit der Installationsfläche bündig sein.4. Bringen Sie an jeder der vier Maschinenschrauben eine Unterlegscheibe an und tragen Sie Silikondichtmittel auf das Gewinde auf. Drehen Sie die vier Maschinenschrauben in die Halterung und die Blindlochmuttern ein.5. Ziehen Sie die Schrauben mit dem Schraubenschlüssel (11,1mm) handfest und dann noch um eine weitere 1/4-Umdrehung an. Überdrehen Sie sie jedoch nicht. Stellen Sie sicher, dass die Blindlochmuttern an der Innenseite der Montagefläche vollständig eingeschlagen sind.1. Verwenden Sie die Wedge Mount als Schablone, markieren Sie die vier Ecklöcher mit einem Bleistift auf der Oberfläche und entfernen Sie die Halterung.

HINWEIS: Blindlochmuttern eignen sich für Oberflächen mit einer Dicke von 4.75bis 7.85mm.”2. Bohren Sie vier 13-mm-Löcher an den markierten Stellen in die Oberfläche. Entgraten Sie die Löcher und stellen Sie sicher, dass die Oberfläche frei von Schmutzpartikeln ist.DEUTSCH

INSTALLATIONVerlegen des Kabels3. Schneiden Sie mit dem Teppichmesser den Gummistopfen vom Kabelloch bis zur Außenwand durch.4. Führen Sie Ihr Kabel von außen durch das gebohrte Loch. Platzieren Sie die Gummisockeldichtung um das Montageloch.5. Fügen Sie die beiden Hälften des Kunststoffsockels zusammen und montieren Sie sie auf der Gummidichtung. Achten Sie dabei darauf, dass sie mit den Löchern der Dichtung ausgerichtet sind.1. Bohren Sie mit dem 19-mm-Flachbohrer ein Durchgangsloch in den Innenraum für das Starlink-Kabel. Entgraten Sie das Loch und stellen Sie sicher, dass die Oberfläche frei von Schmutzpartikeln ist.Wenn Sie Ihr Kabel mit dem mitgelieferten Kabeldurchführungskit durch eine Außenfläche führen möchten, befolgen Sie die nachfolgend beschriebenen Schritte.

Wenn nicht, verlegen Sie das Kabel in den Innenraum und fahren Sie mit dem folgenden Abschnitt „Installieren des Starlink“ fort. HINWEIS: Das mitgelieferte Starlink-Kabel ist 8m lang. Andere Kabellängen nden Sie im Starlink Shop unter shop.starlink.com.2. Befeuchten Sie das Bohrrohr mit Seifenwasser und bohren Sie langsam ein Durchgangsloch in die Mitte des Gummistopfens.DEUTSCH

INSTALLATIONVerlegen des Kabels8. Fügen Sie die beiden Hälften der Außenschale zusammen und setzen Sie sie auf den Sockel. Achten Sie darauf, dass die Löcher in der Innenschale und der Außenschale miteinander ausgerichtet sind.9. Geben Sie Silikondichtmasse auf die vier Maschinenschrauben und ziehen Sie sie handfest an.7. Wickeln Sie den Gummistopfen um das Kabel und drücken Sie ihn in den Sockel. Lassen Sie das Kabel 0,5m heraus ragen.6. Schrauben Sie den Sockel mit den 4Holzschrauben fest.DEUTSCH

INSTALLATIONInstallieren des Starlink4. Schließen Sie das Starlink-Kabel an den Anschluss an der Unterseite des Starlink an. HINWEIS: Verlegen Sie das Kabel nicht in scharfen Kurven, sondern verwenden Sie einen Biegeradius von mindestens 50mm.1. Legen Sie Ihren Starlink mit der Vorderseite nach unten auf eine saubere Oberfläche, die frei von Verschmutzungen ist. Benetzen Sie das Gewinde der Bundschraube mit Gewindesicherungsmittel und schrauben Sie sie in die Gewindelöcher in der Nähe des Kabelanschlusses ein. Verwenden Sie einen 3,2-mm- Innensechskantschlüssel, um die Schrauben handfest anzuziehen.2. Richten Sie die Bundschrauben in der Keilnut an der Unterseite der Halterung aus. Drücken Sie das Starlink nach unten und schieben Sie es nach vorn, um es zu arretieren.3.

Benetzen Sie das Gewinde der 13 mm langen Maschinenschrauben mit Gewindesicherungsmittel und drehen Sie sie mit zwei Unterlegscheiben in die zwei übrigen Löcher, um das Starlink zu sichern. Verwenden Sie den 4,8-mm-Innensechskantschlüssel, um die Schrauben handfest und dann um eine weitere 1/4-Drehung anzuziehen. Ziehen Sie sich nicht zu fest an. HINWEIS: Achten Sie darauf, dass Sie die 12,7 mm langen Schrauben verwenden. Längere Schrauben könnten zu einer Beschädigung des Starlink führen.DEUTSCH
