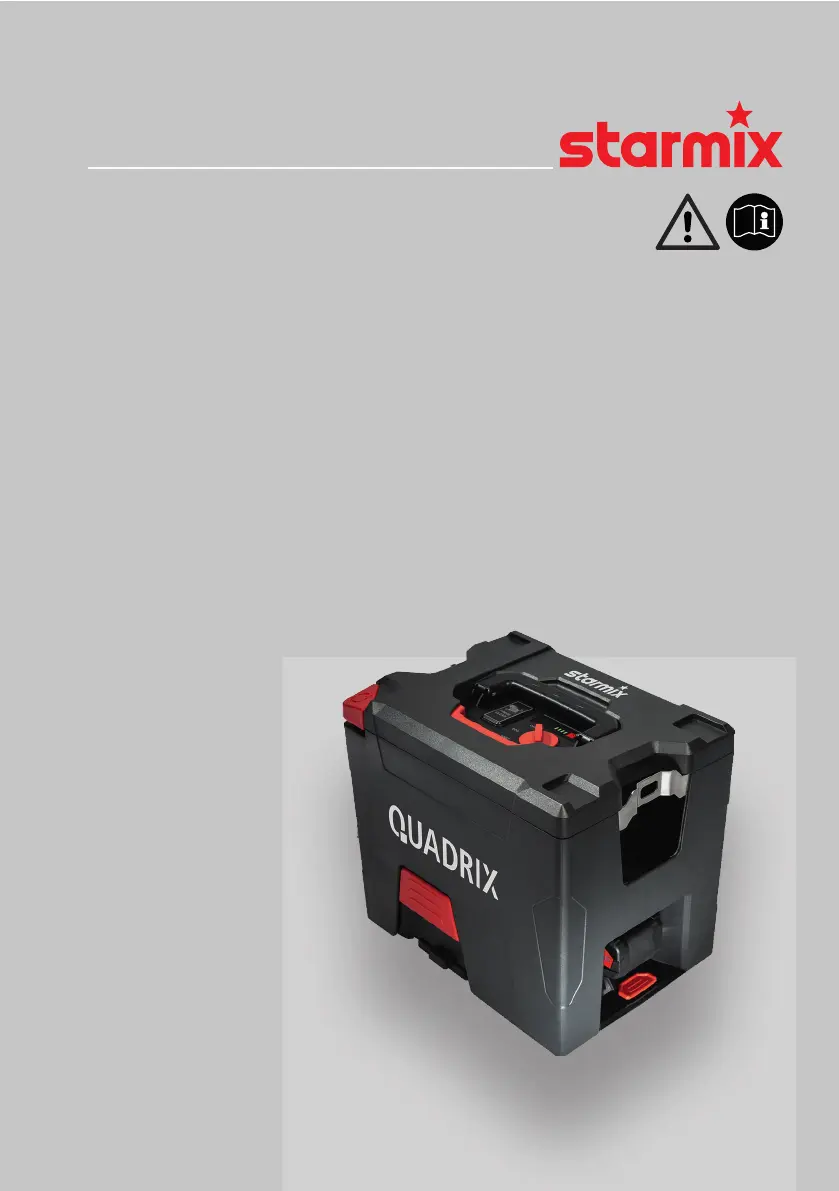

Starmix Quadrix L 18 V Bedienungsanleitung

5Quadrix L 18 VK - LL x B x H cm 39,0 x 29,3 x 35,7U V DC 18SØmm (in)27SLm (in)3pU1 / pU2kPa (mbar) 11 (110) / 12 (120)Acm23800Vl/min1 / Vl/min1m³/h (l/s) 61,4 (17) / 126,4 (35)V l 7,5 LpA / KpAdB (A) 71,8 / 2,4LWA / KWAdB (A) 83,8 / 2,414.EG-KonformitätserklärungHiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.

Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.Erzeugnis: AkkusaugerTyp: Quadrix L 18 VDie Bauart der Geräte entspricht folgendeneinschlägigen Bestimmungen:2014/30/EU, 2006/42/EC, 2011/65/EUAngewendete harmonisierte Normen:EN 60335-1+A11, EN 60335-2-69, EN 50581, EN 62233, EN 55014-2, EN 55014-1+A2Angewendete nationale Normen undtechnische Spezifikationen:Bevollmächtigter für die Zusammenstellungder technischen Unterlagen:ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Germany15.11.2018Carsten GresserHead of Quality Assurance

DEUTSCHde6Bedienungsanleitung (original)Der Sauger ist geeignet zum Aufsaugen von Staub und festen Körpern (Glas-scherben, Nägel usw. ) außer Material das heißer als 60 °C ist. Der Sauger ist geeignet zum Abscheiden von trockenen, nicht brennbaren Stäuben, Holz-stäuben und gefährlichen Stäuben mit Arbeitsplatz-Grenzwerten > 1 mg/m³. WARNUNG - Diese Maschine ist nur zur Trockenanwendung bestimmt. Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Beachten Sie die landesspezifischen Vorschriften, sowie die Angaben des Werk-stoffherstellers.

Dieses Produkt ist für den gewerblichen Gebrauch bestimmt, zum Beispiel in Hotels, Schulen, Krankenhäusern, Fabriken, Läden und Büros. Es dürfen keine asbesthaltigen Stäube aufgesaugt werden. Es dürfen keine brennbaren Stäube aufge-saugt werden. Es dürfen keine brennbaren oder explosiven Lösungsmittel, mit Lösungsmittel getränktes Gut, explosionsgefährliche Stäube, Flüssig-keiten jeder Art, Verdünnung bzw. Gut, das heißer ist als 60 °C, aufgesaugt werden. Es besteht sonst Explosions- und Brandgefahr. Das Gerät darf nicht in der Nähe von entflammbaren Gasen und Substanzen benutzt werden. Für Schäden durch nicht bestimmungsge-mäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvor-schriften und beigelegte Sicherheitshin-weise müssen beachtet werden.

Lesen Sie vor der Benutzung des Geräts die beiliegenden Sicher-heitshinweise und die Gebrauchsan-leitung aufmerksam und vollständig durch. Bewahren Sie alle beilie-genden Dokumente auf und geben Sie Ihr Gerät nur zusammen mit diesen Dokumenten weiter.

Vor dem Gebrauch müssen die Benutzer mit Informationen, Anweisungen und Schulungen für den Gebrauch des Gerätes und der Substanzen, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Materials, versorgt werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Geräts. Niemals Kindern die Benutzung des Gerätes gestatten. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Achtung. Nur das dem Gerät beilie-gende oder das in der Gebrauchsan-leitung festgelegte Zubehör verwenden. Die Verwendung anderen Zubehörs kann die Sicher-heit beeinträchtigen. Andere Arbeiten als hier beschrieben, dürfen nicht ausge-führt werden. 1. Bestimmungsgemäße Verwendung2. Allgemeine Sicherheitshinweise3. Spezielle Sicherheitshinweise.

DEUTSCH de7Bei Zweckentfremdung, unsachge-mäßer Bedienung oder nicht fachge-rechter Reparatur, wird keine Haftung für eventuelle Schäden übernommen. Vergewissern Sie sich, dass die Maschine beim Einstecken des Akku-packs ausgeschaltet ist. Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird. Akkupacks vor Nässe schützen. Akkupacks nicht dem Feuer aussetzen. Keine defekten oder deformierten Akkupacks verwenden. Akkupacks nicht öffnen. Kontakte der Akkupacks nicht berühren oder kurzschließen. Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brenn-bare Flüssigkeit austreten. Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reich-lich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung.

Bei einer defekten Maschine den Akkupack entfernen. Geräte einschließlich Zubehör nicht in Betrieb nehmen wenn:- Gerät erkennbare Schäden (Risse/Brüche) aufweist,- der Akkupack defekt ist,- Verdacht auf einen unsichtbaren Defekt (nach einem Sturz) besteht. Düse, Schlauch oder Rohr nicht auf Menschen oder Tiere richten. Nie auf das Gerät steigen oder sitzen. Das Gerät darf mit max. 100 kg belastet werden. Den Schlauch immer so verlegen, dass keine Stolpergefahr besteht. Gerät nicht unbeaufsichtigt lassen. Der Sauger darf im Freien nicht verwendet oder aufbewahrt werden. ACHTUNG - Diese Maschine darf nur in Innenräumen verwendet oder aufbewahrt werden. Säure, Azeton und Lösungsmittel können Geräteteile anätzen. Vor jeder Wartung, dem Reinigen des Gerätes und nach jedem Gebrauch das Gerät ausschalten und Akkupack entnehmen.

DEUTSCHde8Das Gerät darf nicht in explosionsge-fährdeten Räumen betrieben werden. Auf sicheren Stand des Saugers achten. Vor Einschalten des Saugers muss der Saugschlauch aus dem Gehäuse entfernt werden, um eine Überhit-zung zu vermeiden. Auf ausreichende Luftwechselrate achten, wenn die Abluft in den Raum zurückgeführt wird (gültige natio-nale Bestimmungen beachten). Achtung. Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutz-ausrüstung tragen. Warnung vor allgemeiner Gefahr. Vorsicht. Benutzen Sie das Gerät nicht, ohne die Gebrauchsanleitung gelesen zu haben. WARNUNG - Bedienungspersonen müssen angemessen in den Gebrauch dieser Sauger unterwiesen werden.

Warnschild für Maschinen der Staub-klasse L:Das Gerät ist geeignet zum Absaugen leicht gesundheitsgefährdender Stoffe. Das Gerät ist nicht geeignet zur Reduzierung von Holzstaub in der Atemluft. Stäube von Materialien wie bleihal-tigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benut-zers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeu-gend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Transport von Li-Ion-Akkupacks:Der Versand von Li-Ion-Akkupacks unterliegt dem Gefahrengutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion-Akkupacks die aktuell gültigen Vorschriften. Informieren Sie sich ggfs.

bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei starmix erhältlich. Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen.

DEUTSCH de910 Ansaugöffnung11 Taste zur Filterabreinigung „PressClean“ (PC) 12 Kapazitäts- und Signalanzeige (Akkupack)13 Taste der Kapazitätsanzeige14 Drehschalter BOOST/ ECO/ OFF 15 Entriegelung Deckel16 Faltenfilter17 Drehverriegelung Faltenfilter18 Vlies-Filterbeutel19 Tragegriff Staubbehälter20 Rastnasen21 Anschlussmuffe22 Saugschlauch23 Ladegerät*24 Ersatz-Akkupack*25 Saugdüsen* ausstattungsabhängig / nicht im Lieferum-fang enthaltenÜberprüfen Sie vor Inbetriebnahme, dass Sie einen für das Gerät geeigneten Akkupack verwenden.5.1 Vlies-Filterbeutel (18) einsetzen (siehe Abb. A, Seite 4)Gerät ausschalten, Rastverschlüsse (2) öffnen. Oberteil (7) vom Staubbehälter (1) nehmen. Wir empfehlen die Verwendung von Vlies-Filterbeuteln bei:- Anwendungen, bei denen kleine Mengen von Feinstaub entstehen (z.B.

DEUTSCHde10„BOOST“: hohe Saugleistung- Arbeiten mit einem Bohrstaub-Absaug-adapter oder bei profilierten Oberflä-chen wie z. B. Teppichböden. „ECO“: mittlere Saugleistung- bei glatten Oberflächen oder gering staubentwickelnden Akkugeräten (Akkuschleifer, Akkukappsäge, Akku Stichsäge, etc. ). „OFF“: Aus (Transportsicherung)- Deaktiviert den Eckschalter (3). Am Eckschalter (3) das Gerät ein-/ausschalten. Die Saugleistung kann auch bei laufendem Gerät verändert werden. 6. 2 PressCleanUm den Faltenfilter (16) durch einen starken Luftstrom zu reinigen: Drehschalter (14) auf Stellung BOOST, Anschlussmuffe (21) oder Ansaugöffnung (10) zuhalten und dabei Taste (11) mehrmals betätigen (mind. 3-mal drücken). 7. 1 TrockensaugenWARNUNG - Diese Maschine ist nur zur Trockenanwendung bestimmt. Nur mit trockenem Faltenfilter (16), Gerät und Zubehör saugen.

Im feuchten Zustand kann Staub haften bleiben und verkrusten. Gerät darf ohne montierten Faltenfilter (16) nicht eingeschaltet werden. 7. 2 TransportSaugschlauch (22) von Ansaugöffnung (10) abziehen und entsprechend Abb. C auf Seite 4 im Gehäuse unterbringen. Bei Startposi-tion 1. Schlauchende einlegen und im Uhrzeigersinn den Schlauch im Gehäuse um den Sauger herum aufwickeln. Oberteil (7) muss sicher mit Staubbehälter (1) verbunden sein - prüfen Sie, dass die Rastverschlüsse (2) geschlossen sind. Drehschalter (14) in Stellung „OFF“ bringen (Transportsicherung). Ersatz- Akkupack (24) entsprechend der Abb. B auf Seite 4 unterbringen. Entlang der angebrachten Rippen nach unten aufschieben (Pfeilrichtung). Ladegerät (23) entsprechend der Abb. B auf Seite 4 unterbringen. Entlang der ange-brachten Rippen in das Ladegerät-Depot schieben (Pfeilrichtung). 8.

1 Allgemeine ReinigungshinweiseStaubbehälter (1) und Zubehör mit Wasser reinigen. Oberteil (7) mit feuchtem Tuch abwischen. Achtung. Dieses Gerät enthält gesundheits-schädlichen Staub.

Leerungs- und Wartungs-vorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fach-leuten durchgeführt werden, die entspre-chende Schutzausrüstung tragen. Behälter leerenNur zulässig bei Stäuben mit Arbeitsplatzgrenzwerten > 1 mg/m3. - Drehschalter (14) in Stellung „OFF“. - Akkupack (8) entnehmen. - Rastverschlüsse (2) öffnen. Oberteil (7) vom Staubbehälter (1) nehmen. - Behälter auskippen. Vlies-Filterbeutel entsorgen - Drehschalter (14) in Stellung „OFF“. - Akkupack (8) entnehmen. - Rastverschlüsse (2) öffnen. Oberteil (7) vom Behälter (1) nehmen. - Tragegriff des Staubbehälters umlegen (entrasten). - Vlies-Filterbeutel (18) vorsichtig heraus-nehmen und mithilfe der Zugbänder den Vlies-Filterbeutel verschließen. - Sauggut gemäß den gesetzlichen Bestim-mungen entsorgen. Faltenfilter über PressClean reinigen- Faltenfilter entsprechend Kapitel 6. 2 reinigen.

DEUTSCH de11filter einsetzen) und einer weichen Bürste gereinigt werden. Anschließend gut trocknen lassen. 9. 1 Allgemeine HinweiseVor jeder Wartung das Gerät ausschalten und den Akku entfernen. Das Gerät reinigen (siehe Kapitel 8. ). Zur Wartung durch den Benutzer muss der Sauger auseinandergenommen, gereinigt und gewartet werden, soweit es durch-führbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. VorsichtsmaßnahmenGeeignete Vorsichtsmaßnahmen beinhalten Reinigung vor der Demontage, Vorsorge treffen für örtliche gefilterte Zwangsentlüf-tung, an der der Sauger demontiert wird, Reinigung des Wartungsbereichs und geeig-nete persönliche Schutzausrüstung. Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunrei-nigten Gegenstände, die nicht zufrieden stellend gereinigt werden können, entsorgt werden.

Solche Gegenstände müssen in undurchlässigen Beuteln in Übereinstim-mung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden. 9. 2 Faltenfilter (16) erneuern- Faltenfilter vor dem Wechsel noch einmal abreinigen („PressClean“ siehe Kapitel 7. 2). - Drehschalter (14) in Stellung „OFF“. - Akkupack (8) entnehmen. - Rastverschlüsse (2) öffnen. Oberteil (7) vom Staubbehälter (1) nehmen. - Drehverriegelung (17) unten am Oberteil (siehe Abb. A, Seite 4) so verdrehen, dass Faltenfilter (16) entnommen werden kann. - Den entnommenen Faltenfilter (16) sofort in einen staubdichten Kunststoffbeutel stecken, verschließen und bestimmungs-gemäß entsorgen. - Neuen Faltenfilter (16) einsetzen, Drehver-riegelung (17) schließen. Dabei auf sauberen und festen Sitz des Faltenfilters achten. 9.

Saugleistung lässt nachBeachten Sie die Hinweise im Kapitel 8. Reinigung. • Faltenfilter (16) verschmutzt. - reinigen. • Vlies-Filterbeutel (18) voll. - wechseln. • Staubbehälter (1) voll. - entleeren. • Düse, Rohre oder Schlauch verstopft. - reinigen. • Akkupack (8) schwach. - Akkupack (8) laden / wechseln. Gerät läuft nicht an• Akkupack (8) leer. - Akkupack (8) laden /wechseln. • Drehschalter (14) in Stellung „OFF“. -Drehschalter (14) auf „ECO“ oder „BOOST“ stellen. Siehe Kapitel 6. 1. Am Auslass treten Partikel aus• Faltenfilter defekt. -Faltenfilter kontrol-lieren und ggf. austauschen (siehe Kapitel 9. 2). Das Gerät hat sich selbsttätig abgeschaltet Ursachen und Abhilfe• Akkupack fast leer: (Die Elektronik schützt den Akkupack vor Schaden durch Tief-stentladung). Blinkt eine LED-Leuchte (12), ist der Akkupack fast leer. Ggf.

Taste (13) drücken und den Ladezustand an den LED-Leuchten (12) prüfen. Ist der Akku-pack fast leer, muss er wieder aufgeladen werden. • Akkupack nicht richtig eingeschoben: Überprüfen und korrigieren. • Länger andauernde Überlastung des Geräts führt zur Temperaturabschaltung. Lassen sie Gerät oder Akkupack abkühlen. Hinweis: Wird der Saugschlauch vor Einschalten des Geräts nicht aus dem 9. Wartung10. Störungsbeseitigung.

DEUTSCHde12Gehäuse entfernt, führt dies zur Überhit-zung des Geräts. Hinweis: Fühlt sich der Akkupack sehr warm an, ist das Abkühlen des Akkupacks in einem „AIR COOLED“-Ladegerät schneller möglich. Keine Eingriffe am Gerät vornehmen. Wenden Sie sich an eine autorisierte Werkstatt oder den starmix-Kundendienst (siehe Kapitel 12. Reparatur). fVerwenden Sie nur original starmix-Akku-packs und starmix-Zubehör. Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler.

A Ladegeräte: ASC 55 (448848); ASC 145 (448855)B Akkupacks verschiedener Kapazität: Kaufen Sie nur starmix- oder CAS-kompa-tible Akkupacks mit der zu Ihrem Gerät passenden Spannung: 5,2 Ah (459745); 10,0 Ah (457031)C Saugschlauch (448787)D Flachfaltenfilter (448800)E Vlies-Filterbeutel (448794)Zubehör-Komplettprogramm siehe www. starmix. de oder Katalog. Reparaturen an Geräten dürfen nur durch eine Elektrofachkraft ausgeführt werden. Nur original starmix-Ersatzteile verwenden. Ersatzteillisten können Sie unter www. starmix. de herunterladen. Akkupacks nicht ins Wasser werfen. Schützen Sie die Umwelt und werfen Sie Elektrowerkzeuge und Akkupacks nicht in den Hausmüll. Befolgen Sie nationale Vorschriften zu getrennter Samm-lung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Vor dem Entsorgen den Akkupack im Elekt-rowerkzeug entladen.
