BEILAGE WDS 6001002 | WDS 600 C

Montage Wärmedämmung

DEUTSCH

1. Allgemeine Hinweise

1.1 Zutreende Geräte

Wärmedämmung

WDS600, Bestellnummer 236077

WDS1000, Bestellnummer 236078

WDS602, Bestellnummer 236079

WDS1002, Bestellnummer 236080

WDS650, Bestellnummer 236081

WDS 600 C, Bestellnummer 235967

Als Zubehör für die Standspeicher

SHO AC 600-1000 | SB 602-1002 AC | SB 650/3 AC | SGZ 600 C

Hinweis

Beachten Sie die mit dem Gerät gelieferte Bedienungs-

und Installationsanleitung.

1.2 Mitgeltende Dokumente

Bedienungs- und Installationsanleitung

SHO AC 600-1000

Bedienungs- und Installationsanleitung

SB 602-1002 AC | SB 650/3 AC

Bedienungs- und Installationsanleitung

SGZ 600 C

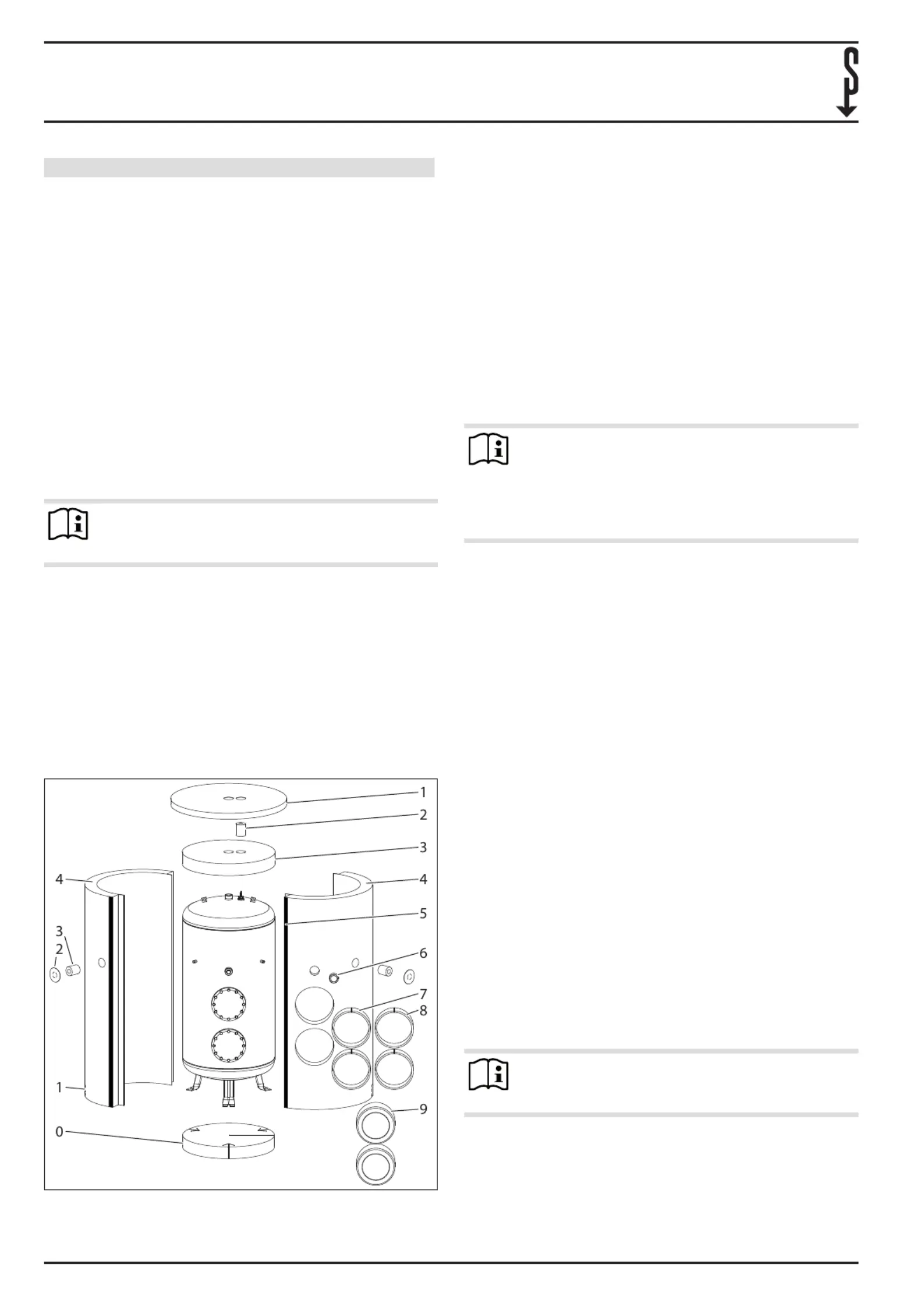

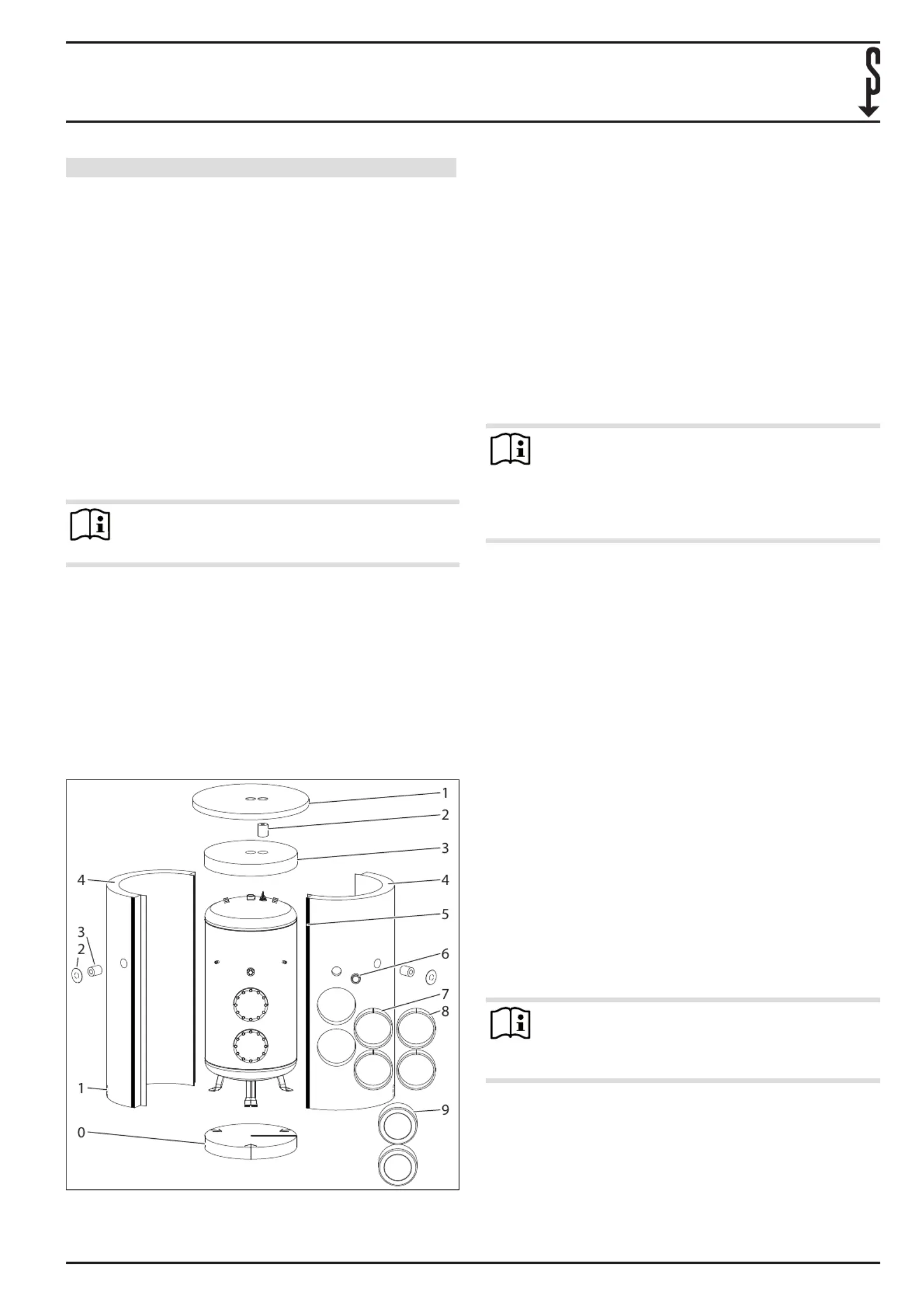

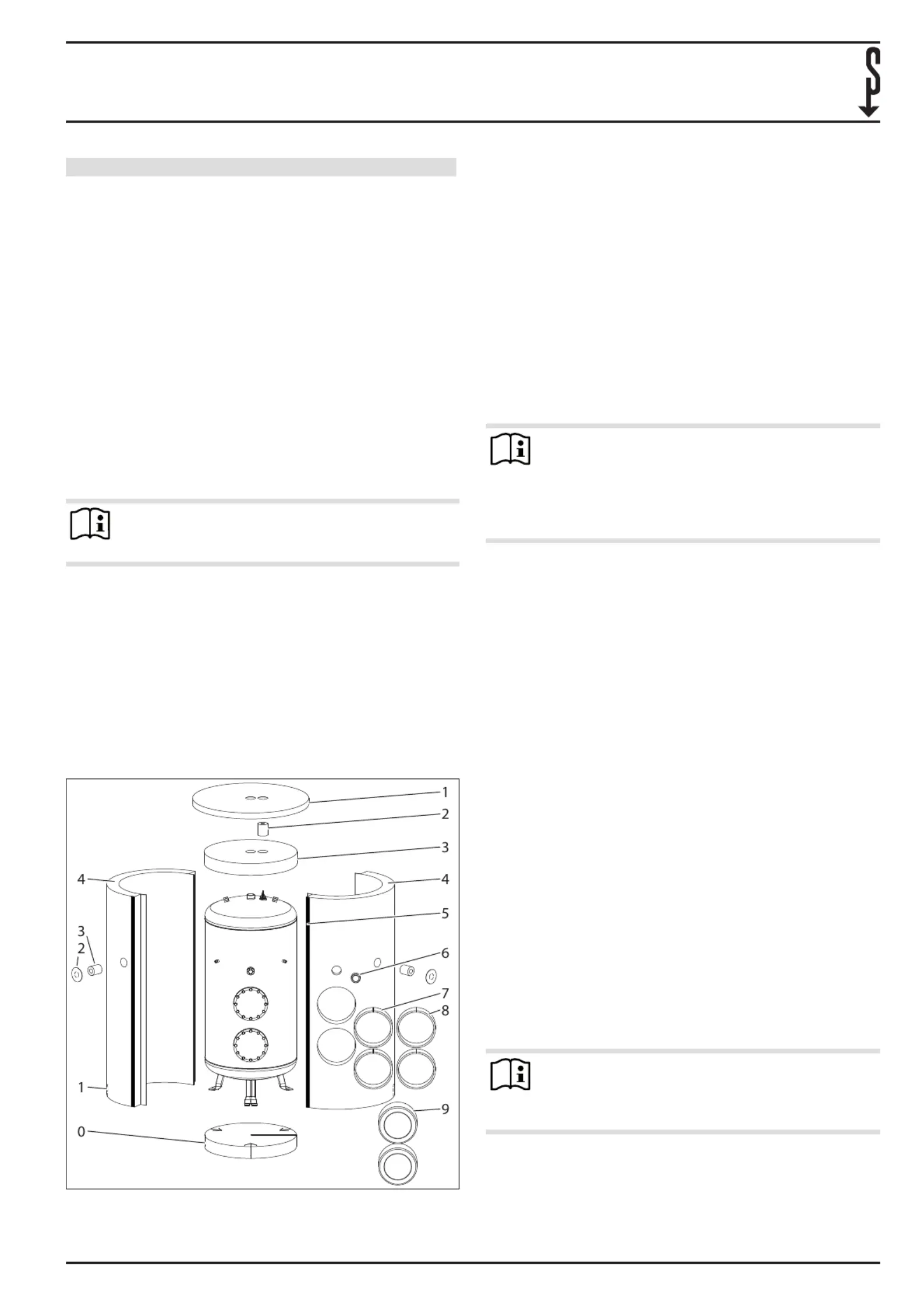

2. Wärmedämmung montieren

D0000059835

1

1

1

1

1

1 Deckel

2 Dämmung Schutzanode

3 Wärmedämmsegment oben

4 Wärmedämmsegment rechts

5 Reißverschluss

6 Anschlussabdeckung elektrische Not-/Zusatzheizung (in-

klusive Dämmung)

7 Wärmedämmstreifen Flansch

8 Wärmedämmstreifen Flansch

9 Flanschabdeckung (inklusive Dämmung)

10 Wärmedämmsegment unten

11 perforierte Aussparung für den „Kaltwasser Zulauf“

12 Rosette

13 Dämmung Anschluss

14 Wärmedämmsegment links

Hinweis

Montieren Sie vor der Wärmedämmung die Kaltwas-

ser-Zulaueitung und ggf. eine Verlängerung für die

Zirkulationsleitung.

Montieren Sie die Wärmedämmung vor dem elektri-

schen Anschluss.

fMontieren Sie die Wärmedämmung möglichst mit zwei

Personen. Tragen Sie bei der Montage Schutzhandschuhe,

um Verschmutzungen zu vermeiden.

fPositionieren Sie das geschlitzte Wärmedämmsegment

unten zwischen den Standfüßen.

fÖnen Sie die perforierte Aussparung für den „Kaltwasser

Zulauf“ im Wärmedämmsegment rechts oder links.

fStecken Sie die Wärmedämmsegmente rechts und links

über die Anschlüsse des Gerätes.

fLegen Sie die überstehenden Wärmedämmstreifen am

Rand der Wärmedämmsegmente jeweils nach außen, zwi-

schen beide Wärmedämmsegmente.

fVerbinden Sie die Wärmedämmsegmente mit den Reiß-

verschlüssen von oben nach unten. Justieren Sie dabei

durch Klopfen und Pressen mit der achen Hand die Wär-

medämmsegmente am Gerät.

fLegen Sie das Wärmedämmsegment oben und den

Deckel auf. Führen Sie dabei die Verbrauchsanzeige der

Anode durch das Loch im Wärmedämmsegment oben

und im Deckel.

fFüllen Sie die Hohlräume im Bereich der Anschlüsse mit

den Wärmedämmeinsätzen aus.

fKleben Sie die Rosetten und stecken Sie die Abdeckungen

auf nicht verwendete Anschlüsse.

fKleben Sie den Aufkleber „Hinweis Signalanode“ gut

sichtbar auf die Wärmedämmung.

Hinweis

fKleben Sie ggf. das zusätzliche Typenschild an

eine gut sichtbare Position auf die Wärmedäm-

mung.
