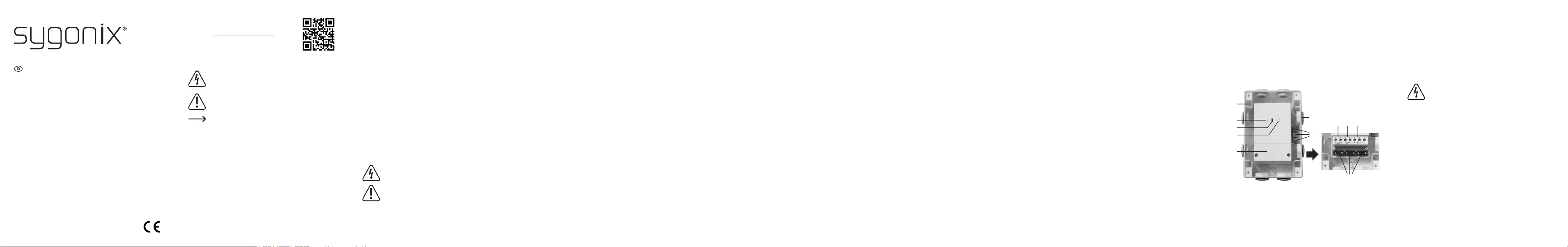

Bestimmungsgemäße Verwendung

Mit dem Funk-Außenschalter können bis zu zwei Verbraucher un-

abhängig voneinander mit einem dazu geeigneten Funksender des

RS2W-Funksystems drahtlos ein- bzw. ausgeschaltet werden.

Die zulässigen Anschlussleistungen für die Verbraucher und die Be-

triebsspannung nden Sie im Kapitel „Technische Daten“.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt

nicht umbauen und/oder verändern. Falls Sie das Produkt für andere

Zwecke verwenden, als zuvor beschrieben, kann das Produkt be-

schädigt werden. Außerdem kann eine unsachgemäße Verwendung

Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen.

Lesen Sie sich die Bedienungsanleitung genau durch und bewahren

Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedie-

nungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäi-

schen Anforderungen. Alle enthaltenen Firmennamen und Produktbe-

zeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte

vorbehalten.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam

durch und beachten Sie insbesondere die Sicherheits-

hinweise. Falls Sie die Sicherheitshinweise und Infor-

mationen für einen ordnungsgemäßen Gebrauch in

dieser Bedienungsanleitung nicht beachten, haften wir

nicht für möglicherweise daraus resultierende Verlet-

zungen oder Sachschäden. Außerdem erlischt in sol-

chen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und

Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses

könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, starken Er-

schütterungen, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das

Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter

Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn

das Produkt:

-sichtbare Schäden aufweist,

-nicht mehr ordnungsgemäß funktioniert

-über einen längeren Zeitraum unter ungünstigen Umgebungsbe-

dingungen gelagert wurde oder

-erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge

oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanlei-

tungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Installation nur durch Personen mit einschlägigen elektrotechni-

schen Kenntnissen und Erfahrungen! *)

• Durch eine unsachgemäße Installation gefährden Sie:

-Ihr eigenes Leben

-das Leben der Nutzer der elektrischen Anlage.

• Mit einer unsachgemäßen Installation riskieren Sie schwere Sach-

schäden, z.B. durch Brand. Es droht für Sie die persönliche Haftung

bei Personen- und Sachschäden.

Wenden Sie sich an einen Elektroinstallateur!

• *) Erforderliche Fachkenntnisse für die Installation:

Für die Installation sind insbesondere folgende Fachkenntnisse

erforderlich:

-die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen

Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden

und Kurzschließen; benachbarte, unter Spannung stehende Teile

abdecken oder abschranken

-Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf.

der persönlichen Schutzausrüstung

-Auswertung der Messergebnisse

-Auswahl des Elektro-Installationsmaterials zur Sicherstellung der

Abschaltbedingungen

-IP-Schutzarten

-Einbau des Elektroinstallationsmaterials

-Art des Versorgungsnetzes (TN-System, IT-System, TT-System)

und die daraus folgenden Anschlussbedingungen (klassische

Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.)

• Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie

Anschluss und Montage nicht selbst vor, sondern beauftragen Sie

einen Fachmann.

• Verwenden Sie dieses Produkt nicht in Krankenhäusern oder me-

dizinischen Einrichtungen. Obwohl die Sender des RS2W-Systems

nur relativ schwache Funksignale aussenden, könnten diese dort

zu Funktionsstörungen von lebenserhaltenden Systemen führen.

Gleiches gilt möglicherweise in anderen Bereichen.

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über

den Link www.conrad.com/downloads herunter

oder scannen Sie den abgebildeten QR-Code.

Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet,

wenn Gefahr für Ihre Gesundheit besteht, z.B. durch ei-

nen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf

wichtige Hinweise in dieser Bedienungsanleitung hin, die

unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere

Tipps und Hinweise zur Bedienung gegeben werden sol-

len.

Lieferumfang

• RS2W Funk-Schalter Außen

• 4 x wasserdichter Stecker

• 4 x Schraube

• 4 x Dübel

• Bedienungsanleitung

Bedienungsanleitung

RS2W Funk-Schalter Außen

Best.-Nr. 1762779

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschrif-

ten des Verbandes der gewerblichen Berufsgenossenschaften für

elektrische Anlagen und Betriebsmittel zu beachten!

• Das Produkt darf im Innen- und Außenbereich montiert werden

(Gehäuse mit Schutzart IP66). Es darf aber nicht in oder unter

Wasser montiert werden, dadurch kann Wasser eindringen, was

das Produkt zerstört. Außerdem besteht Lebensgefahr durch einen

elektrischen Schlag!

• Das Produkt darf nur ortsfest montiert und betrieben werden; mon-

tieren und betreiben Sie es niemals in Fahrzeugen.

• Montieren bzw. verwenden Sie das Produkt nicht in Räumen oder

bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämp-

fe oder Stäube vorhanden sind oder vorhanden sein können! Es

besteht Explosionsgefahr!

• Halten Sie das Produkt fern von starken Magnetfeldern, wie in der

Nähe von Maschinen, Elektromotoren oder Lautsprechern.

• Das Produkt darf nur an der Netzspannung betrieben werden (siehe

Kapitel „Montage und Anschluss“ und Kapitel „Technische Daten“).

Versuchen Sie nie, das Produkt an einer anderen Spannung zu be-

treiben, dadurch wird es zerstört.

• Montage und Anschluss dürfen nur dann erfolgen, wenn die Zu-

leitungen zum Funk-Außenschalter allpolig von der Netzspannung

getrennt sind. Andernfalls besteht Lebensgefahr durch einen elek-

trischen Schlag!

• Installationsseitig muss eine allpolige Trennvorrichtung von der

Netzspannung vorgesehen werden, z.B. ein FI-Schutzschalter.

Zwischen FI-Schutzschalter und dem Produkt muss sich eine ent-

sprechend dimensionierte Sicherung bzw. ein Sicherungsautomat

benden.

• Montieren Sie das Produkt nur an einer leicht zugänglichen Posi-

tion.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr

möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen

unbeabsichtigten Betrieb zu sichern. Berühren Sie weder den Funk-

Außenschalter noch die daran angeschlossenen Geräte.

Trennen Sie den Funk-Außenschalter allpolig von der Netzspan-

nung, indem Sie den zugehörigen Sicherungsautomaten abschal-

ten bzw. die Sicherung herausdrehen und zusätzlich den zugehöri-

gen FI-Schutzschalter abschalten.

Lassen Sie das Produkt anschließend von einem Fachmann prüfen.

• Überlasten Sie das Produkt nicht. Beachten Sie die zulässige An-

schlussleistung im Kapitel „Technische Daten“.

• Wenn das Produkt offen betrieben wird (für einen Funktionstest

oder die Programmierung), so darf es nicht feucht oder nass wer-

den. Es besteht Lebensgefahr durch einen elektrischen Schlag!

Sollte dennoch Flüssigkeit ins Geräteinnere gelangt sein, schalten

Sie sofort die Netzzuleitung allpolig ab (zugehörigen Sicherungs-

automaten abschalten bzw. die Sicherung herausdrehen, anschlie-

ßend den zugehörigen FI-Schutzschalter abschalten). Wenden Sie

sich an eine Fachkraft. Betreiben Sie das Produkt nicht mehr.

• Verwenden Sie das Produkt nicht, wenn es beschädigt ist. Es be-

steht Lebensgefahr durch einen elektrischen Schlag!

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr

möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen

unbeabsichtigten Betrieb zu sichern. Berühren Sie weder das Pro-

dukt noch einen daran angeschlossenen Verbraucher.

Schalten Sie zuerst die Netzspannung allpolig ab (zugehörigen Si-

cherungsautomaten abschalten bzw. die Sicherung herausdrehen,

anschließend den zugehörigen FI-Schutzschalter abschalten).

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Ar-

beitsweise, die Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten aus-

schließlich von einem Fachmann bzw. einer Fachwerkstatt durch-

führen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung

nicht beantwortet werden, wenden Sie sich an unseren technischen

Kundendienst oder an andere Fachleute.

Bedienelemente

1

2

3

4

5

7

6

8910

11

1 Öffnungen für Befestigung des Gehäuses an der Wand

2 Taste für Schaltkanal 1

3 LED

4 Taste für Schaltkanal 2

5 Abdeckung für Schraubklemmen/Zugentlastungen

6 Blindstopfen (8 Stück)

7 3x Klemmen für Schutzleiter

8 Ausgang L/N für Schaltkanal 1

9 Ausgang L/N für Schaltkanal 2

10 Eingang L/N und PE (Erdungssymbol)

11 Zugentlastungen

Montage und Anschluss

Beachten Sie das Kapitel „Sicherheitshinweise“!

Der Funk-Außenschalter muss an einer geeigneten Stelle

montiert werden. Das Gehäuse des Funk-Außenschal-

ters ist geschützt nach IP66, es darf also im ungeschütz-

ten Außenbereich montiert werden. Achten Sie jedoch

darauf, dass das Gehäuse niemals in oder unter Wasser

liegt.

Die Installation des Funk-Einbauschalters darf nur im

spannungsfreien Zustand vorgenommen werden. Schal-

ten Sie dazu die elektrische Netzzuleitung stromlos, in-

dem Sie den zugehörigen Sicherungsautomaten abschal-

ten bzw. die Sicherung herausdrehen. Sichern Sie diese

vor unberechtigtem Wiedereinschalten, z.B. mit einem

Warnschild.

Schalten Sie außerdem den zugehörigen Fehlerstrom-

schutzschalter ab, so dass die Netzzuleitung allpolig von

der Netzspannung getrennt ist.

Überprüfen Sie die Netzzuleitung mit einem geeigneten

Messgerät auf Spannungsfreiheit.
