Montage- und Gebrauchsanleitung der TECHNITENNE 70
Artikel-Nr. EAN Farbe
0000/1070 4019588010703 lichtgrau
0003/1070 4019588310704 anthrazit
1 Verwendungszweck
Die DigitalSat-Antenne 70 ist für den Empfang TECHNITENNE
des Satellitensignals im KU-Band (10,7 - 12,75 GHz) von geo-
stationären Satelliten geeignet.
2 Sicherheitshinweise
• Die Antenne sowie alle ihre Teile dürfen nicht der Einwir-
kung von Kräen ausgesetzt werden, durch die es zu Ver-
formungen kommen kann. Infolge der Einwirkung solcher
Kräe können geometrische Verformungen entstehen, die
den Signalempfang beeinträchtigen oder das Herunterfallen
der Antenne zur Folge haben.
• Durch eine nicht ordnungsgemäße Montage der Antenne
sowie einer mangelnden Instandhaltung, kann sich die An-
tenne an ihrem Befestigungspunkt lösen und herunterfallen.
• Die Montage und Demontage der DigitalSat-Antenne ist
von sachkundigem Personal durchzuführen. Sachkundige
sind Personen, die Aufgrund ihrer Ausbildung und Erfah-
rung ausreichende Kenntnisse auf dem Gebiet der SAT-An-
lageninstallation haben und mit einschlägigen staatlichen
Arbeitsschutz- und Unfallverhütungsvorschrien, Richtlinien
und allgemein anerkannten Regeln der Technik (z.B. VDE
Bestimmungen, DIN-Normen) soweit vertraut sind, dass sie
den arbeitssicheren Zustand der Anlage beurteilen können.
• Bei der Antennenmontage dürfen keine anderen als die
vom Hersteller stammenden Teile verwendet werden.

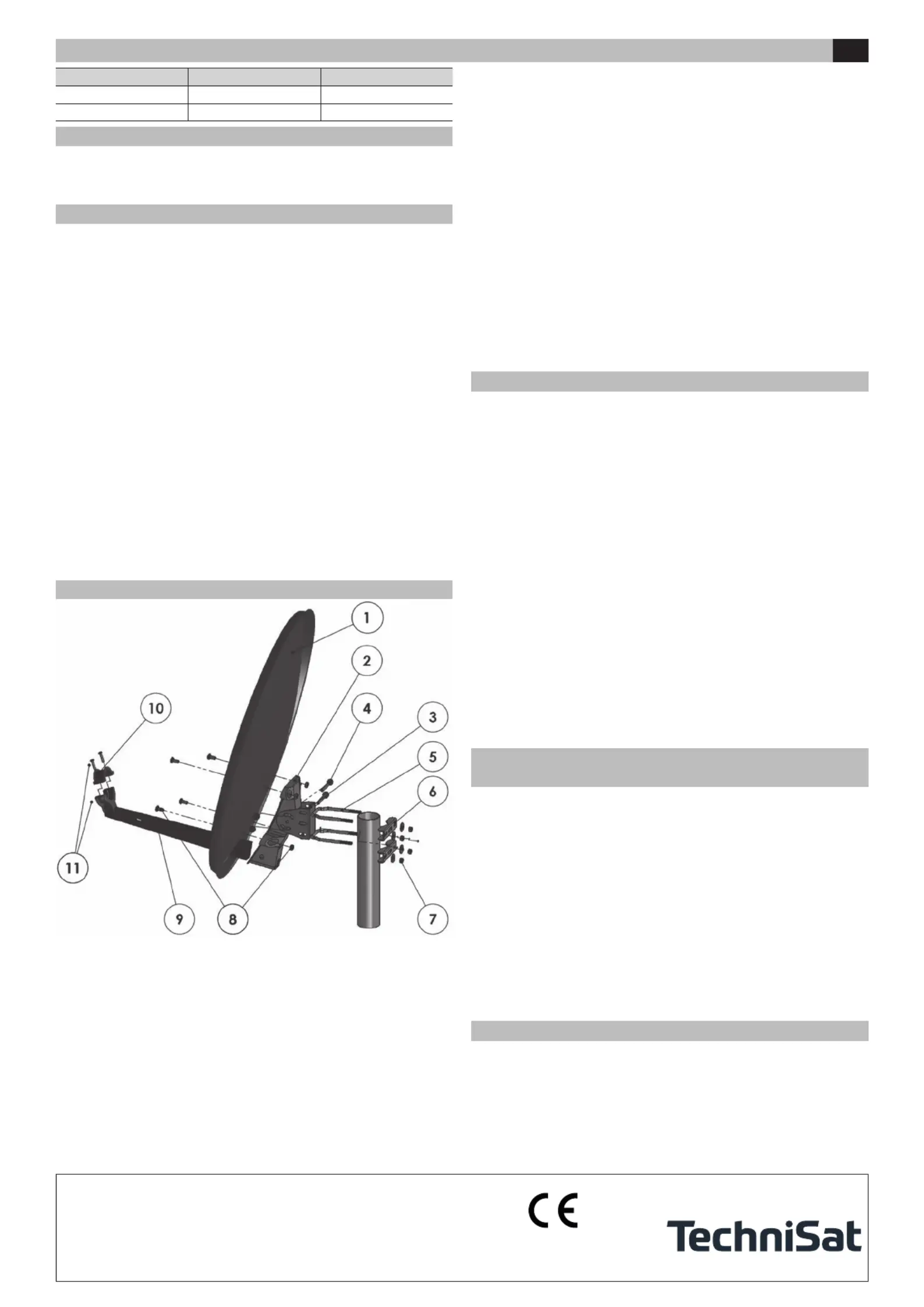

3 Montage
1. Den Reflektor ① mit den Schrauben ⑧ an der Rückplat-
te ② schriweise, diagonal verschrauben um ein Verziehen
des Reflektors zu vermeiden.
2. Das An-Rohr-Fiing ③ mit den Schrauben ④ befestigen
und die Mastschellen mit den Teilen + montieren.⑤ ⑥ ⑦
3. Den Antennenarm ⑨ durch die Önung des Reflektors ①
in die Rückplae einschieben bis er einrastet.②
4. Ein LNB miels in der Halteschelle ⑩ und mit den Schrau-
ben montieren.⑪
5. Die montierte Antenne an einem speziell für die Antennen-
montage vorgesehenen Antennenmast, Dachsparrenmast-
halter oder Wandhalter, mit einem maximalen Rohrdurch-
messer von 50 mm montieren.
6. Die Antenne auf den Satelliten ausrichten.
7. Ziehen Sie die Muern an den Schrauben ④ mit einem
Drehmoment von max. 7 Nm fest.
8. Ziehen Sie die Muern ⑦ an den Mastschellen mit einem
Drehmoment von max. 7 Nm fest.
Nach erfolgter Montage und dem Anziehen der Muern darf
sich die DigitalSat-Antenne, sowohl in waagerechter als auch
in senkrechter Achse, nicht drehen. Falls dieses doch der Fall
ist, darf die Antenne auf keinen Fall weiter benutzt werden und
muss demontiert werden.
Falls eventuelle Zweifel hinsichtlich des Montageverfahrens
bestehen, sind Informationen bei der Verkaufsstelle oder dem
Hersteller einzuholen und ihre Anweisungen zu befolgen. Soll-
ten bei dem Gebrauch der Antenne ihre Teile gegen andere
ausgetauscht werden, so müssen die ausgetauschten Teile
qualitätsmäßig den durch den Hersteller verwendeten Teilen
entsprechen.
4 Pflicht zur Antenneninspektion
Der Benutzer hat in gewissen Zeitabständen, jedoch mindes-
tens einmal in 12 Monaten, die Befestigung der Antenne zu
kontrollieren, wobei ein sachkundiger Monteur, der sich beruf-
lich damit beschäigt, beauragt werden muss.
Es ist darauf zu achten, ob die Antennenteile keine Rissspuren
tragen. Bei jeder Überprüfung ist die Befestigung von allen bei
der Montage der Antenne eingesetzten Schrauben und Mut-
tern zu kontrollieren, indem diese miels der dafür vorgesehe-
nen Werkzeuge „anzuziehen“ sind. Um das Gewinde nicht zu
überdrehen, darf das Drehmoment 7 Nm nicht überschreiten.
Ferner ist darauf zu achten, ob sich eventuell die Verbindungs-
stücke nicht gelockert haben oder gerissen sind. Die fehlerhaf-
ten Teile sind unverzüglich gegen fehlerfreie Auszutauschen.
Unabhängig davon ist die DigitalSat-Antenne insbesondere
einer Kontrolle zu unterziehen, wenn sie der Einwirkung von
starkem Wind mit einer Geschwindigkeit von über 80 km/h
ausgesetzt wurde. Es ist verboten an der Antenne, ihrem Arm
und ihren sonstigen Teilen irgendwelche zusätzlichen Teile, ins-
besondere Seile für die Wäschetrocknung, Netze, Starenkästen
usw., anzubringen.
!
Information zum Verbot für einen weiteren Ge-
brauch der Antenne bei festgestellter Beschädigung
Werden Fehler der DigitalSat-Antenne oder eines beliebigen
Antennenteils festgestellt (z.B. Risse, Korrosion), hat der Be-
nutzer die Antenne zu demontieren und gegen eine fehlerfreie
auszutauschen.
Falls für die Antenne eine Herstellergarantie oder Gewährleis-
tung gilt, ist nach Aufdecken von Fehlern oder Mängeln un-
verzüglich derjenige zu unterrichten, der für die Erbringung
der Leistung verpflichtet ist. Beschwerden, Reklamationen und
sonstige Zweifelsfälle hinsichtlich der ordnungsgemäßen Mon-
tage und des Antennengebrauchs sind bei der Verkaufsstelle,
beim Vertreiber oder dem Hersteller anzumelden.
Es wird empfohlen die DigitalSat-Antenne und ihre sämtlichen
Teile nach maximal 10 Gebrauchsjahren auszutauschen.
5 Entsorgungs-/Recycling-Hinweis
Elektronische Geräte gehören nicht in den Hausmüll, sondern
müssen – gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN
PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elek-
tro- und Elektronik-Altgeräte – fachgerecht entsorgt werden.
Bie geben Sie dieses Gerät am Ende seiner Verwendung zur
Entsorgung an den dafür vorgesehenen öentlichen Sammel-
stellen ab.
DE
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten.
Abschri und Vervielfältigung nur mit Genehmigung des Herausgebers.
TechniSat ist ein eingetragenes Warenzeichen der
TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun
000x/1070 08.2020
