TSW202

POWER SOCKET PINOUT

RJ45 LED MEANING

DATASHEET // TSW202

HARDWARE

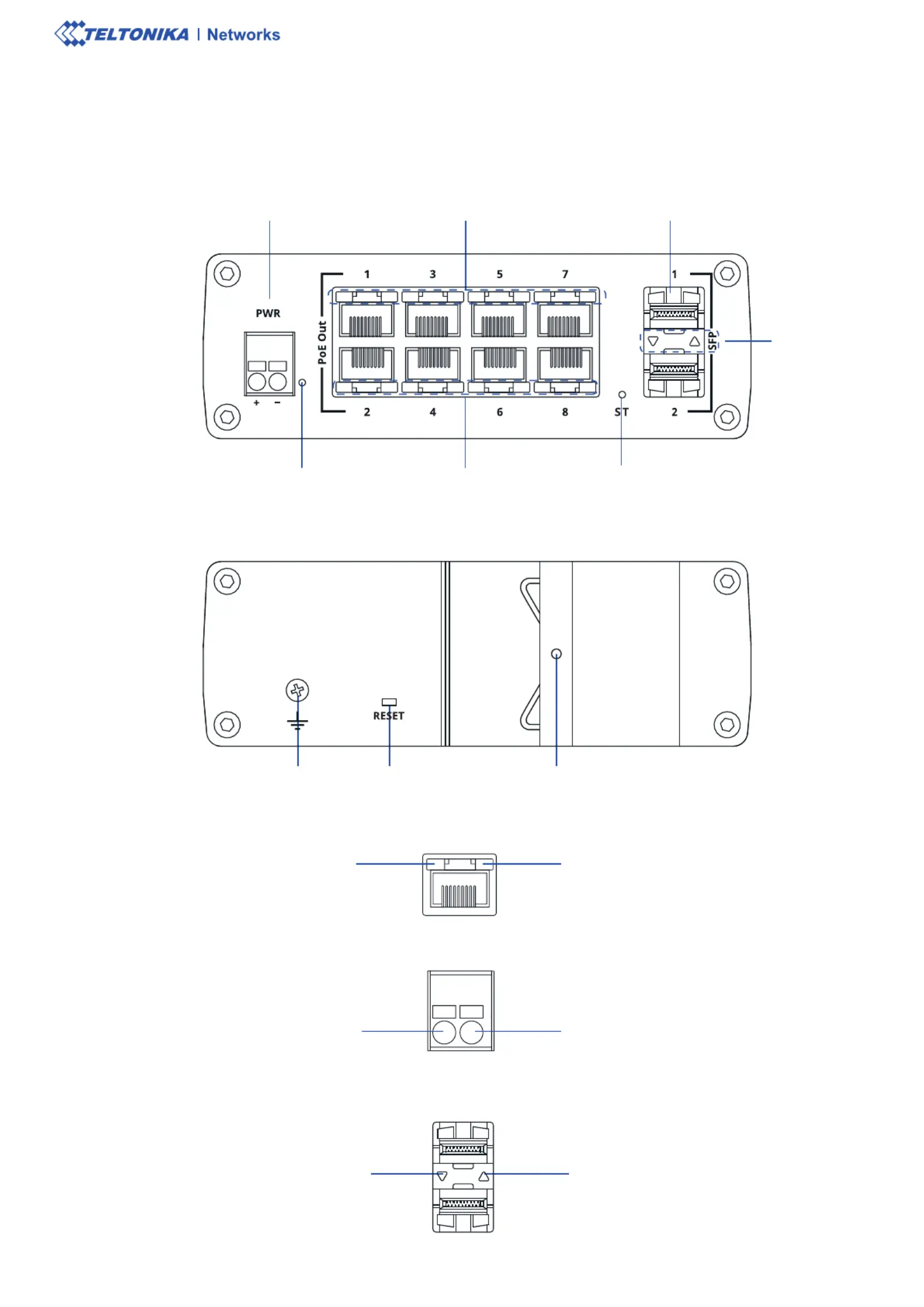

FRONT VIEW

BACK VIEW

PoE powered

Ethernet ports

SFP portsPower socket

Ethernet LEDs

Power LED

Grounding

screw

Reset

Button

Orange LED on: link established

10/100 Mbps

Orange LED blinking: active connection

Power / Red wire Ground / Black wire

Green LED on: link established

1000 Mbps

Integrated DIN

rail mount

SFP status LEDs

AUX

LED

SFP LED MEANING

Down LED lit: Lower port link established

Down LED blinking: Lower port active traﬃc

Up LED lit: Upper port link established

Up LED blinking: Upper port active traﬃc

FEATURES

2 x SFP ports

16MB serial ﬂashFLASH storage

ETHERNET

Fibre

Multi-layer managed 8 x ETH ports, 10/100/1000 Mbps supports auto MDI/MDIX crossoverLAN

IEEE 802.1p, IEEE 802.1Q, 802.3az

IEEE 802.3 series standards

20 GbpsBandwidth (Non-blocking)

8K entriesMAC address table size

512 KBPacket buﬀer

PERFORMANCE SPECIFICATIONS

10000 bytesJumbo frame support

YesEtherNet/IP

YesLLDP

YesSNMP V2, V3

SERVICES

YesProﬁnet (class B)

MRP client role, MRP manager roleMRP

DHCP server, DHCP clientDHCP

Loop protection, Forwarding table, VLAN, STP/RSTPL2 features

NETWORK

Enable/disable, link speed control, port isolation, PoE Management, EEE (802.3az) management, Port MirroringPort Settings

Static IPv4 routing, static IPv6 routing, DHCPv6 client, static IPv6 address

L3 Features

Port 1 - 8PoE ports

30 W

PoE Max Power

per Port (at PSE)

802.3af and 802.3atPoE standards

POE OUT

240 W

Total PoE Power

Budget (at PSE)

100 m

Maximum Ethernet

cable length

128MB, DDR3RAM

SYSTEM CHARACTERISTICS

Port priority, DSCP priority, 802.1p priority, TOSQOS

SP/WFQ/WRRScheduling method

QOS

Cable diagnostic, ping, traceroute, nslookupTools

DIAGNOSTICS

Rate limiting, storm controlBandwidth control

DATASHEET // TSW202

Produktspezifikationen

Marke:	Teltonika
Kategorie:	Nicht kategorisiert
Modell:	TSW202
Breite:	132 mm
Tiefe:	44.2 mm
Gewicht:	610 g
Produktfarbe:	Aluminium, Blue
Internationale Schutzart (IP-Code):	IP30
Höhe:	122 mm
Betriebstemperatur:	-40 - 75 °C
Netzstandard:	IEEE 802.1p, IEEE 802.3af, IEEE 802.3at, IEEE 802.3z
Quality of Service (QoS) Support:	Ja
Vollduplex:	Ja
Power over Ethernet (PoE):	Ja
Gehäusematerial:	Aluminium
LED-Anzeigen:	Power, Status
Switch-Typ:	Managed
Anzahl der basisschaltenden RJ-45 Ethernet Ports:	8
Basic Switching RJ-45 Ethernet Ports-Typ:	Gigabit Ethernet (10/100/1000)
Netzstecker:	Terminal block (3-pin)
10G-Unterstützung:	Nein
MAC-Adressentabelle:	8000 Eintragungen
Routing-/Switching-Kapazität:	20 Gbit/s
Jumbo Frames Unterstützung:	Ja
Rack-Einbau:	Nein
Web-basiertes Management:	Ja
Anzahl Gigabit Ethernet (Kupfer) Anschlüsse:	8
Port-Spiegelung:	Ja
Link Aggregation:	Ja
VLAN-Unterstützung:	Ja
DHCP-Funktionen:	DHCP client
Reset-Knopf:	Ja
Stapelbar:	Nein
Auto-Negotiation-Funktion:	Ja
Netzteil enthalten:	Nein
Jumbo-Frames:	10000
Switch-Ebene:	L2
Gesamtleistung Power over Ethernet (PoE):	240 W
Anzahl installierten SFP Module:	2
Anzahl Power over Ethernet (PoE) Anschlüsse:	8
Power over Ethernet (PoE) Leistung pro Anschluss:	30 W
DIN-Schienen-Montage:	Ja
Active-Link-Erfassung:	Ja
Power-over-Ethernet (PoE)-Typ unterstützt:	Active PoE
IGMP-Snooping:	Ja
