INSTALLATION

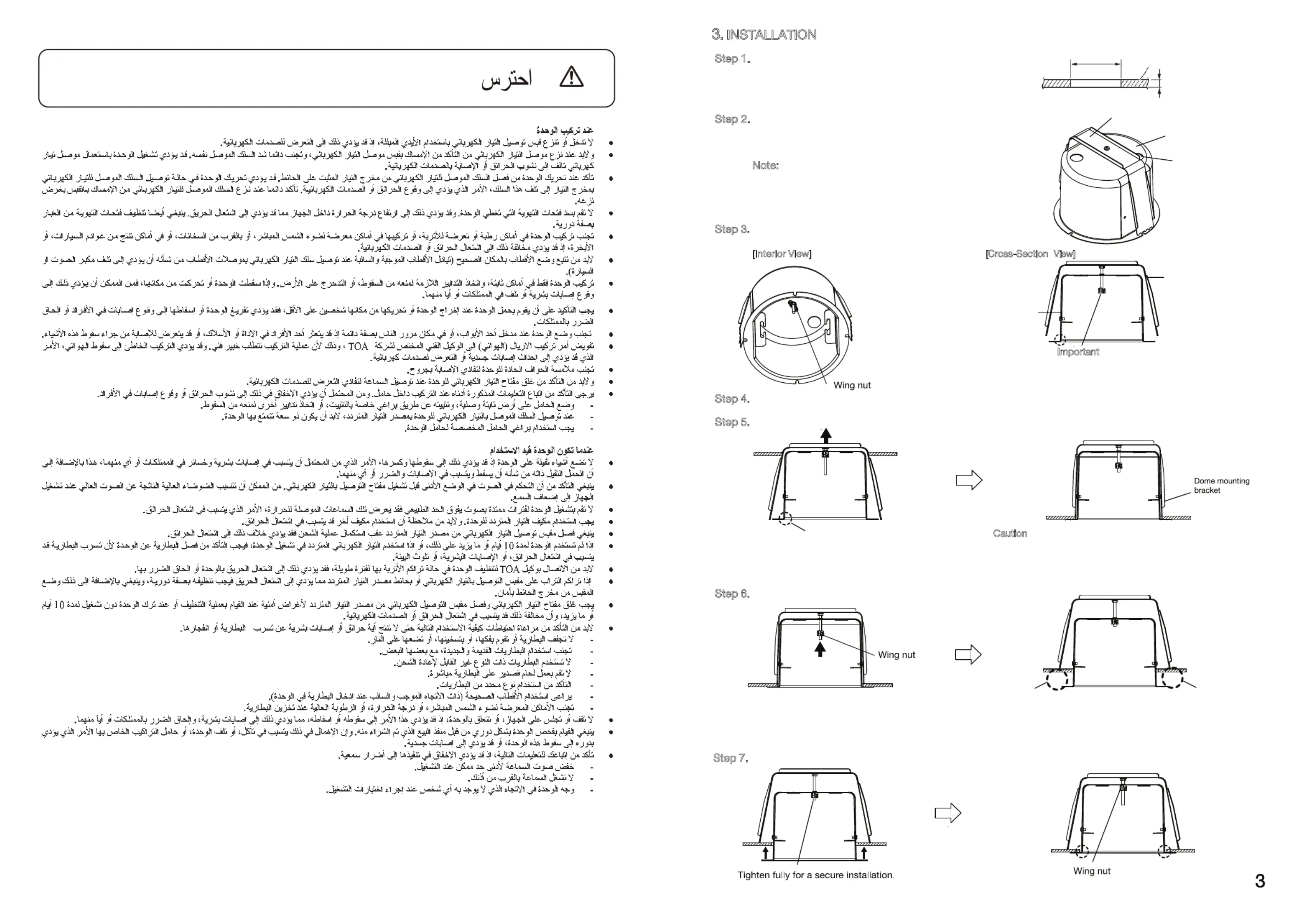

Step 1. Using the supplied paper pattern as a guide, open a
156 mm (6.14") ±3 mm (0 2") mounting hole i the .1 n
cei ng panel.li
ø156 ±3 mm
(ø6.14" ± 0. ")12
Ce gilin
Max. 30 mm (1.18")
Step 2. Punch out the knockout hole in the fire dome, then
install the supplied ble entry rubber grommet in ca
the knockout hole.
N
ote: The om t's ble entry hole is covered gr me ca
with a thin membrane. Cut a hole in the
membrane to match the size of the speaker
cable used.
Dome moun ng br ketti ac
Fire dome
ø20.5 mm (0.81")
knockout
hole (4
pl es)ac
Step 3. Loosen the wing t.nu
[Interior View]
[Cross-Section
View]
Fire dome
Dome mounting
br ketac
Important
Unscrew the wing nut un l it r hes ti eac
the end of the screw shaft.
Step 4. F d the speaker cable through the rubber grommet into the dome interior.ee
Step 5. Press the fire dome a embly into the previously prepared hole in the cess iling.
Each leg should se le on the co ar.tt ll
Push up the dome assembly.
C
aution
Since the dome mounting br ket is not pl ed on the ac ac
ce ing panel at this stage, as shown in the above figure, il
the dome could fa if released, so con nue to provide ll ti
manual support.
Step 6. Push in the dome mounting wing nut.
Firmly push the wing nut and screw shaft in
the direction indi ted by the arrow.ca
The legs of the dome mounting bracket will pop open
and se e on the b k surface of the ceiling panel, ttl ac
pro ding the dome w h par al su ort. If released, a vi it ti pp
gap behind the collar of the dome wi result (A).ll
Step 7. Turn the dome mounting wing nut lockwise to tighten and firmly secure the dome to the ceiling panel.
A
A
