Seite 1/13

Ed : Rev : 02/17 00

INSTRUCTION

PARTS LIST

NO. DESCRIPTION Q’TY

1 MAIN FRAME 1 34 PEDAL L/R 1/1

2 REAR STABILIZER 1 35 CURVE WASHER 8*Φ Φ20 4

3 END CAP FOR REAR STABILIZER 2 36 ROUND END CAPS 25.4 2 Φ

4 CARRIAGE BOLT M10*65 4 37 END CAP FOR WIRE 1

5 FRONT STABILIZER 1 38 POWDER SPACER 1

END CAP FOR FRONT STABILIZER

2 39 SELF-TAPPING SCREW ST5*15 4

7 CURVE WASHER 10* 22 4 Φ Φ 40 SELF-TAPPING SCREW ST5*15 8

8 DOMED NUT M8 4 41 CRANK L/R 1/1

9 QUICK RELEASE KNOB 1 42 BB ASSEMBLY 1

10 ALLEN SCREW M8*16 4 43 SEAT POST PLASTIC SLEEVE 1

11 SEAT 1 44 SENSOR BRACKET 1

12 FRONT POST 1 45 SPRING 1

13 TENSION KNOB +CABLE UPPER 1 46 FRENCH NUT 4

14 SENSOR WIRE MIDDLE 1 47 PULLY 1

15 SCREW M5*10 2 48 END CAP FOR CRANK 2

SPACER

1 49 SPACER FOR MAGNET 2

17 SQUARE WASHER 1 50 MAGNETIC ASSEMBLY 1

18 COMPUTER 1 51 HEX HEAD BOLT 1

19 HANDLE BAR 1 52 FLYWHEEL 1

HAND PULSE WIRE LOWER

2 53 IDLER PULLEY 1

21 CLAMP 1 54 SPRING 1

22 ALLEN SCREW M8*20 2 55 HEX HEAD NUT M8 1

23 T TYPE KNOB 1 56 HEX HEAD BOLT 1

24 SELF-TAPPING SCREW ST4*20 2 57 CHAIN COVER L/R 1/1

25 FLAT WASHER 4.2*Φ Φ12*1 2 58 END CAP FOR CHAIN COVER 2

26 HAND PULSE SENSOR 2 59 HEX HEAD BOLT M6*25 1

27 FOAM GRIP FOR HANDLEBAR 2 60 HEX HEAD NUT M6 2

28 SEAT POST 1 61 SLIDING SEAT 1

29 NYLON NUT M8 5 62 CARRIAGE BOLT M8*40 1

30 SPRING WASHER 8 3 63 BELT 1 Φ

31 FLAT WASHER 8* 17*1.5 4 64 KNOB 1 Φ Φ

32 TENSION CABLE LOWER 1 65 SENSOR WIRE LOWER 1

33 CLAMP COVER 1

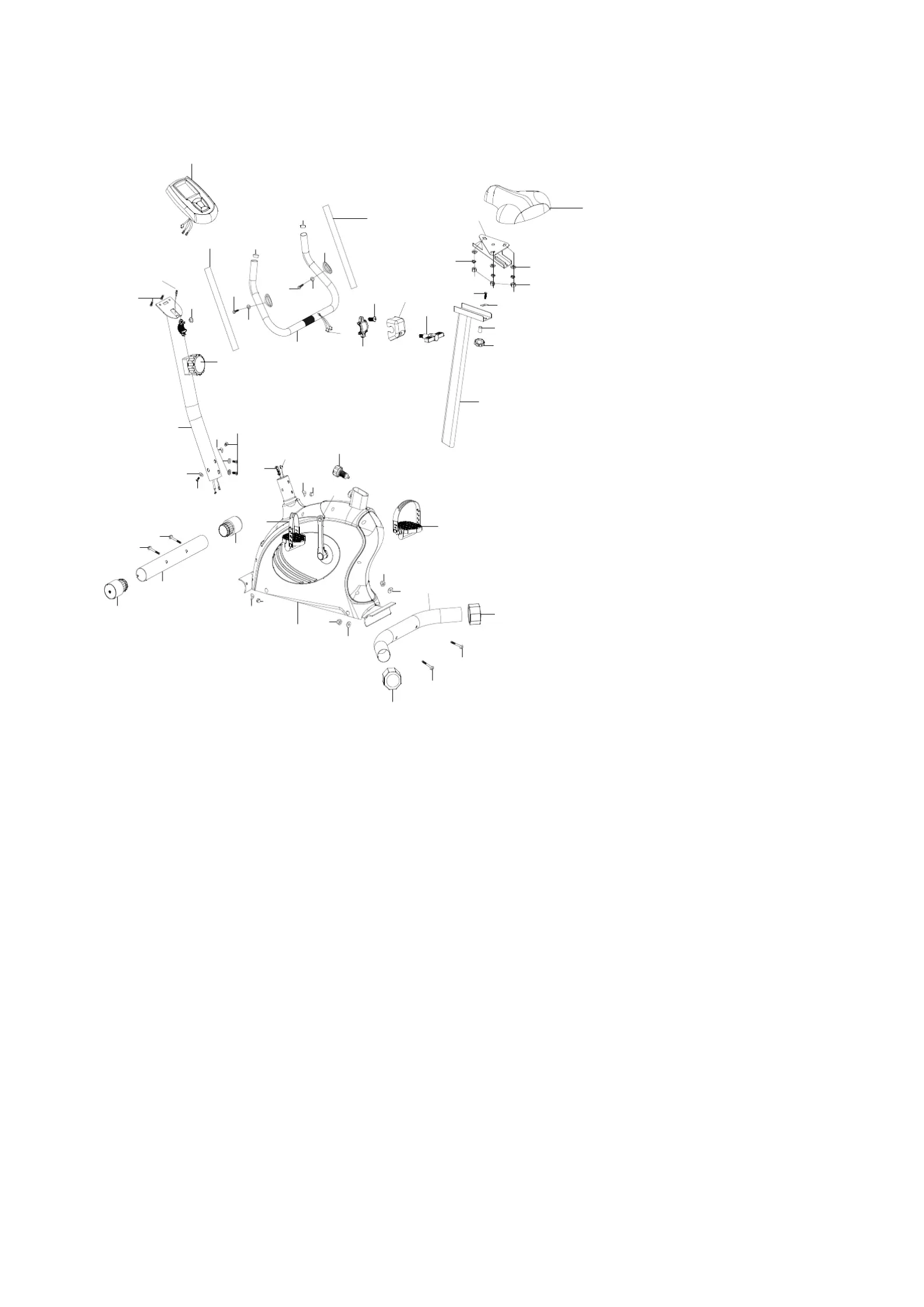

EXPLODED DIAGRAM

1920

2223

2425

2711

34R

34L

3031

41L

Produktspezifikationen

Marke:	Toorx
Kategorie:	Heimtrainer
Modell:	BRX-60
Display-Typ:	LCD
Herzfrequenz-Kontaktsensoren:	Ja
WLAN:	Nein
Bluetooth:	Nein
Breite:	600 mm
Tiefe:	870 mm
Gewicht:	24000 g
Produkttyp:	Aufrechtes Fahrrad
Produktfarbe:	Grau
Höhe:	1320 mm
Eingebautes Display:	Ja
Verpackungsbreite:	250 mm
Verpackungstiefe:	775 mm
Verpackungshöhe:	525 mm
Paketgewicht:	26000 g
Verstellbarer Sitz:	Ja
Nachhaltigkeitskonformität:	Ja
Nachhaltigkeitszertifikate:	CE
Maximales Nutzergewicht:	110 kg
Flugradgewicht:	7000 g
Training angezeigte Parameter:	Calories, Distance, Speed, Time
Widerstandssystem:	Magnetisch
Anzahl der Widerstandsstufen:	8
Rückenlehne:	Nein
Pedal/Sitzabstand (min.):	680 mm
Pedal/Sitzabstand (max.):	920 mm
Einstellbarer Widerstand:	Ja
Herzfrequenz-Kontrolle (HRC):	Ja
Tretkurbelgetriebe:	3-teilige Kurbel
